Creality K1 Gantry V2 – Bộ mount stepper & idler thay thế

Tác giả DerrickDarrell

Lượt tải: 644
Lượt thích: 201
Lượt coi: 9.355
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 4,4 MB· 4,4 MB

File 4 4,4 MB

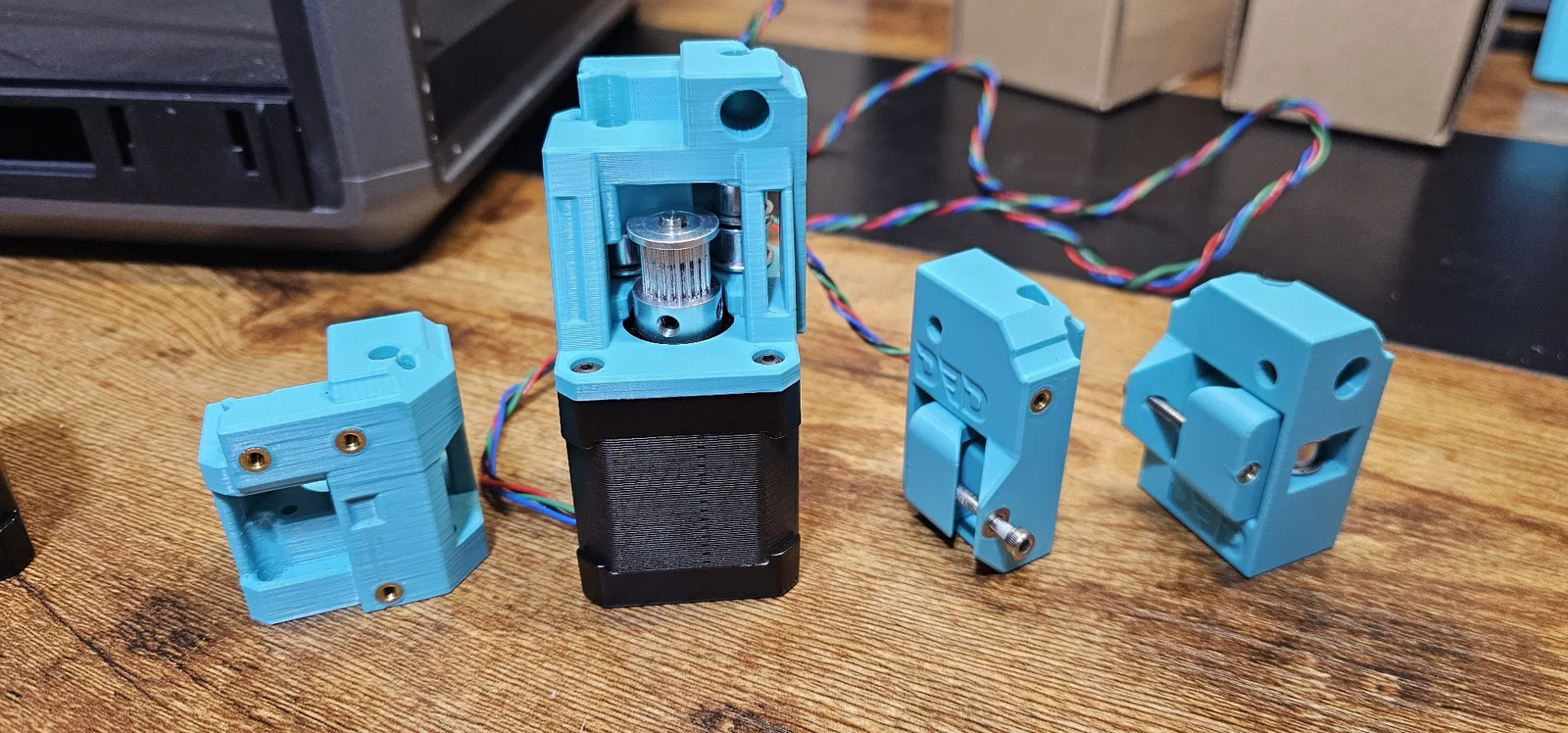

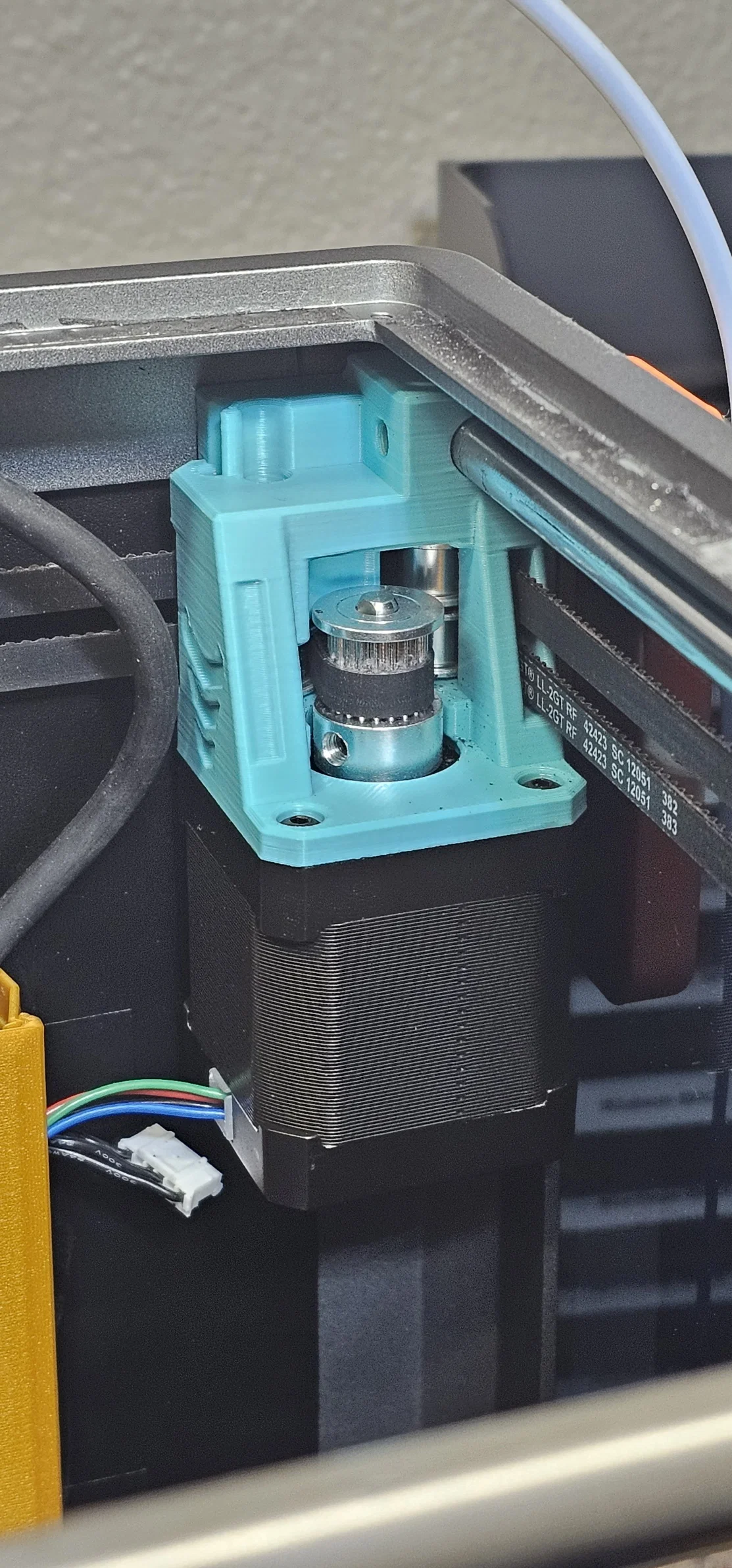

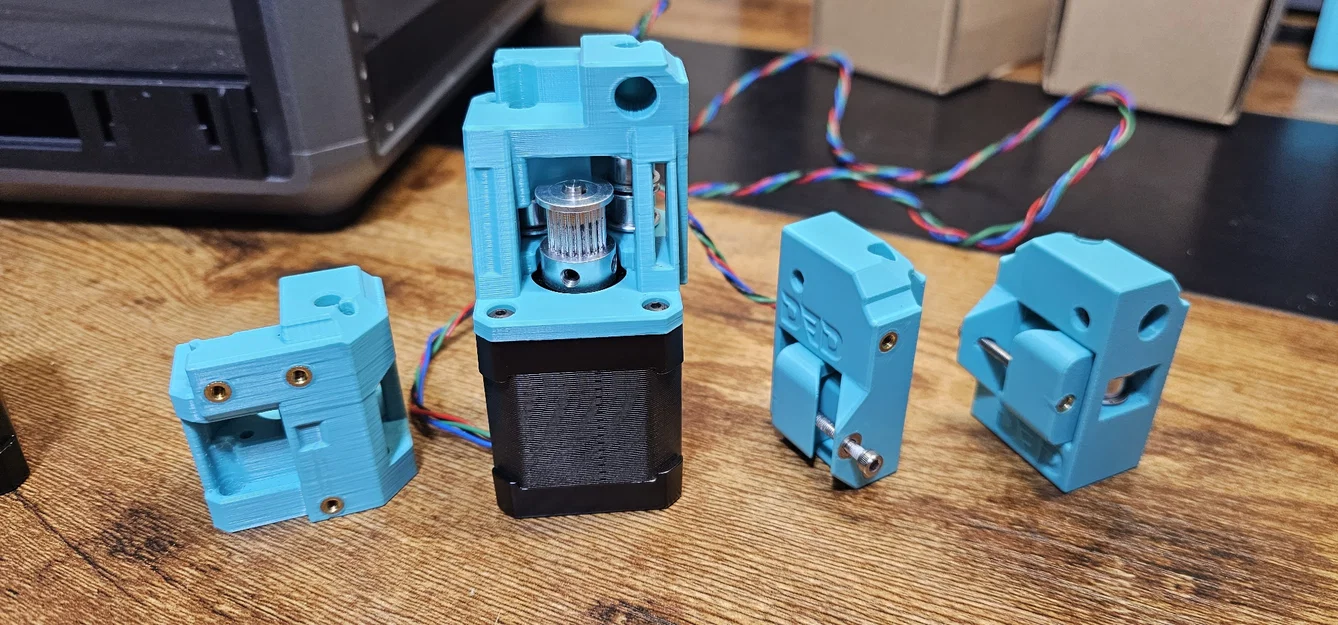

Right_Stepper_Mount_V2.0_1776491313.stlSTL · 916,6 KB
Left_Stepper_Mount_V2.0_1776491314.stlSTL · 911,6 KB
Front_Right_Idler_Tensioner_V2.0_1776491316.stlSTL · 1,3 MB
Front_Left_Idler_Tensioner_V2_1776491316.stlSTL · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #308165
Danh mục: Máy In 3D
Ngày đăng: 18/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: 3d
creality
3dprinting
3dprinter
k1
3dprinterparts
gantry

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Lý do chính mình làm bản mod này là để xử lý vụ gantry trên máy của mình bị lệch vuông (not square) làm sai mesh. Sau khi lắp thì đã khắc phục được tình trạng bed “unlevel” hoặc “warped”, đồng thời máy chạy êm hơn rõ rệt. Có gantry custom cũng mở đường cho mấy nâng cấp/mod về sau. Các bộ mount này đã được test suốt nhiều tuần và chứng minh là dư sức đáp ứng cho K1.

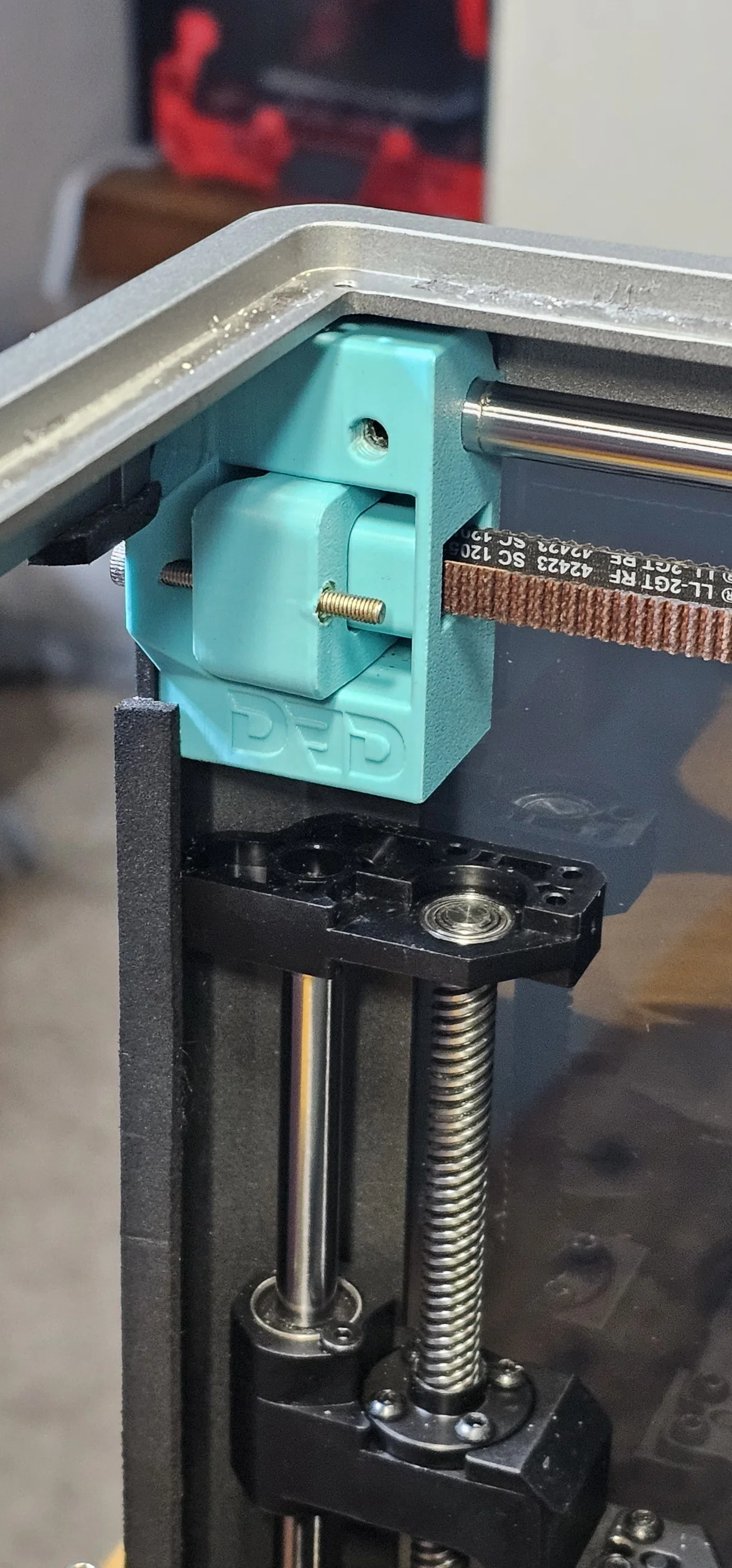

Khác với gantry V1, bản V2 không dùng được stepper zin, timing gear zin hay phần cứng zin như shafts và pulleys. Bạn vẫn có thể dùng XY Joints của Omranello. Ngoài ra, belt tensioners đã được dời ra phía trước ở các front idler mounts, giúp căng belt dễ hơn và cũng giải quyết lỗi tensioner bị oằn/rụp trong mount stepper zin.

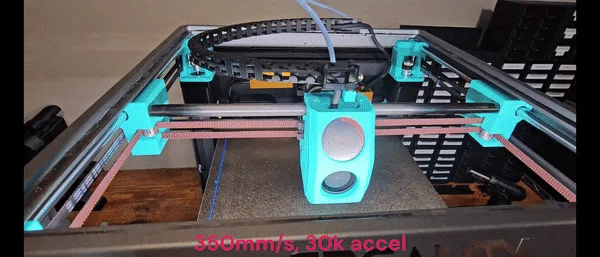

6:16 Benchy dùng V2 Gantry

https://www.youtube.com/watch?v=GfOL87u7CSw&ab_channel=DerrickDarrell

Nếu bạn thích mấy thứ mình làm thì cân nhắc mời mình một ly ko-fi ☕😊 Mình rất trân trọng sự ủng hộ của bạn.

Cập nhật lần cuối: 31/10/2023
