Giá đỡ steel sheet có nút nhả bập bênh, REMIX cho Bambu X1C (split)

11/10/2024 - Mình dự định sẽ gỡ model này trong 60 ngày tới, nên sau đó nó sẽ chỉ còn available trên MakerWorld. Lý do là thiết kế này dành riêng cho Bambu, và việc maintain trên một trang sẽ dễ hơn nhiều so với phải update hai trang cho cùng một model mỗi khi mình có thay đổi.

Sau 60 ngày, thiết kế vẫn sẽ còn available (và được cập nhật) trên MakerWorld, theo link dưới đây:

https://makerworld.com/en/models/50248

Đây là một bản remix từ Chewey's Steel Sheet Holder with seesaw eject button mechanism, nhưng đã được remix và tách (split) lại cho Bambu X1C. Model của Chewey, và dĩ nhiên model này, đều được remix từ Whity's OG design (nên toàn bộ credit xin dành cho các bạn đó).

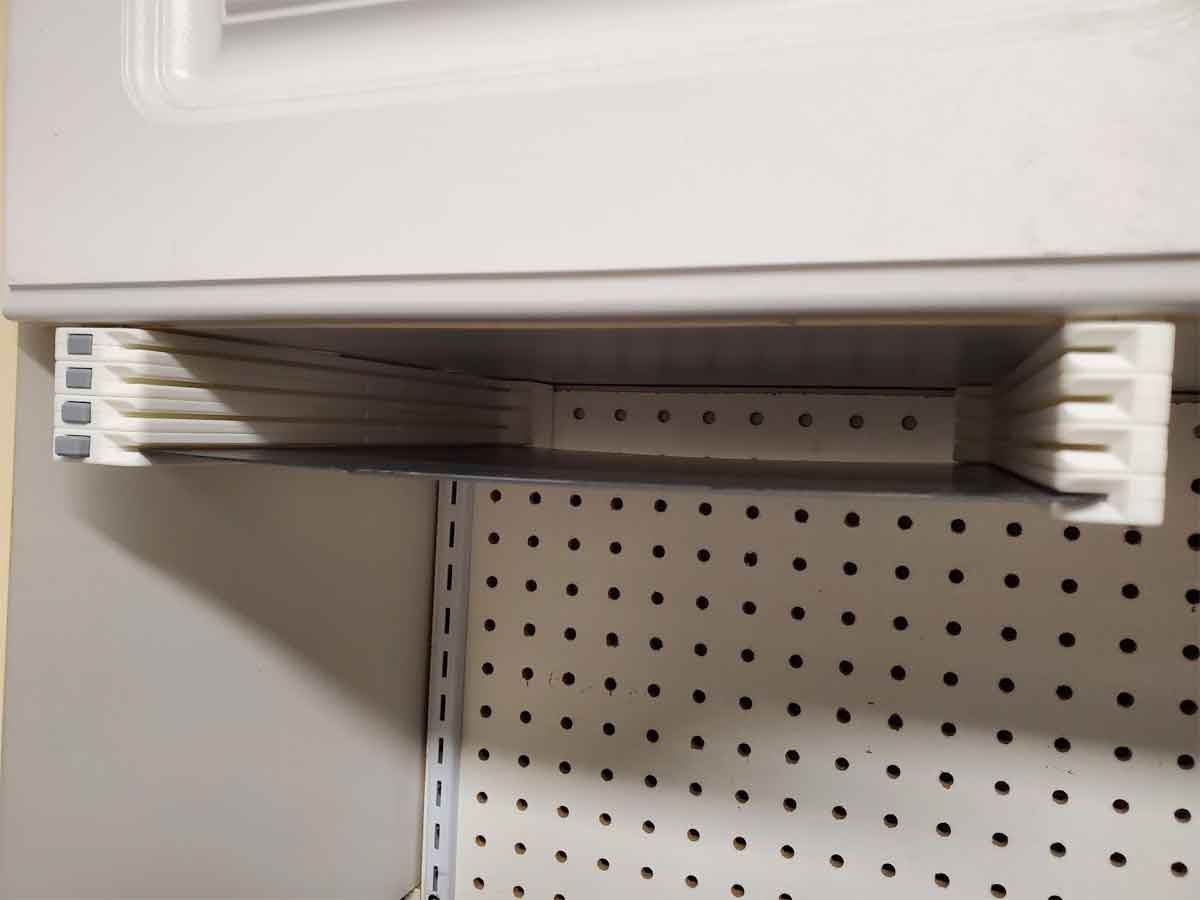

Mình đã tăng chiều dài thêm 20mm để fit tốt hơn với build plate của X1C. Các part dạng split có stencil label để dễ phân biệt (vì nếu làm nhiều holder thì sẽ có khá nhiều part). Mình cũng thêm 4 lỗ 5mm, phù hợp để bắt vít gỗ #8 xuyên qua (sau khi lắp ráp xong các part). Mình gắn bộ của mình bằng 3M Command Strips, thấy là dư sức ổn cho 4 bộ mình đang dùng.

Mình cũng kèm theo các part không split (hữu ích nếu bạn muốn in riêng phần bottom), và file STEP để remix.

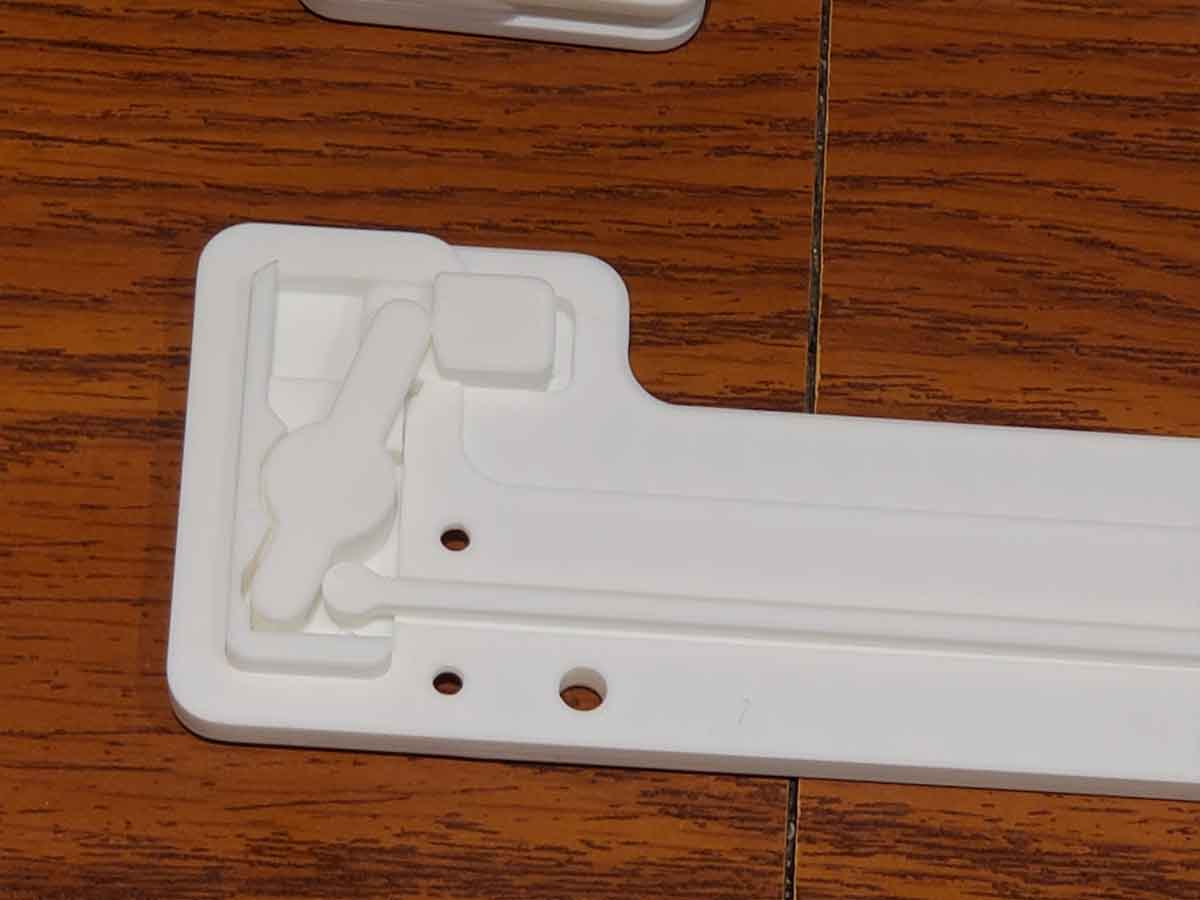

Bạn sẽ cần các file STL sau từ model gốc của Chewey:

sheet_holder_slider.stl
sheet_holder_pivot.stl
sheet_holder_button.stl
sheet_holder_arm_v2.stl

Mỗi tầng (level) in 1 bộ các file này (dù bạn dùng bản remix split hay non-split).

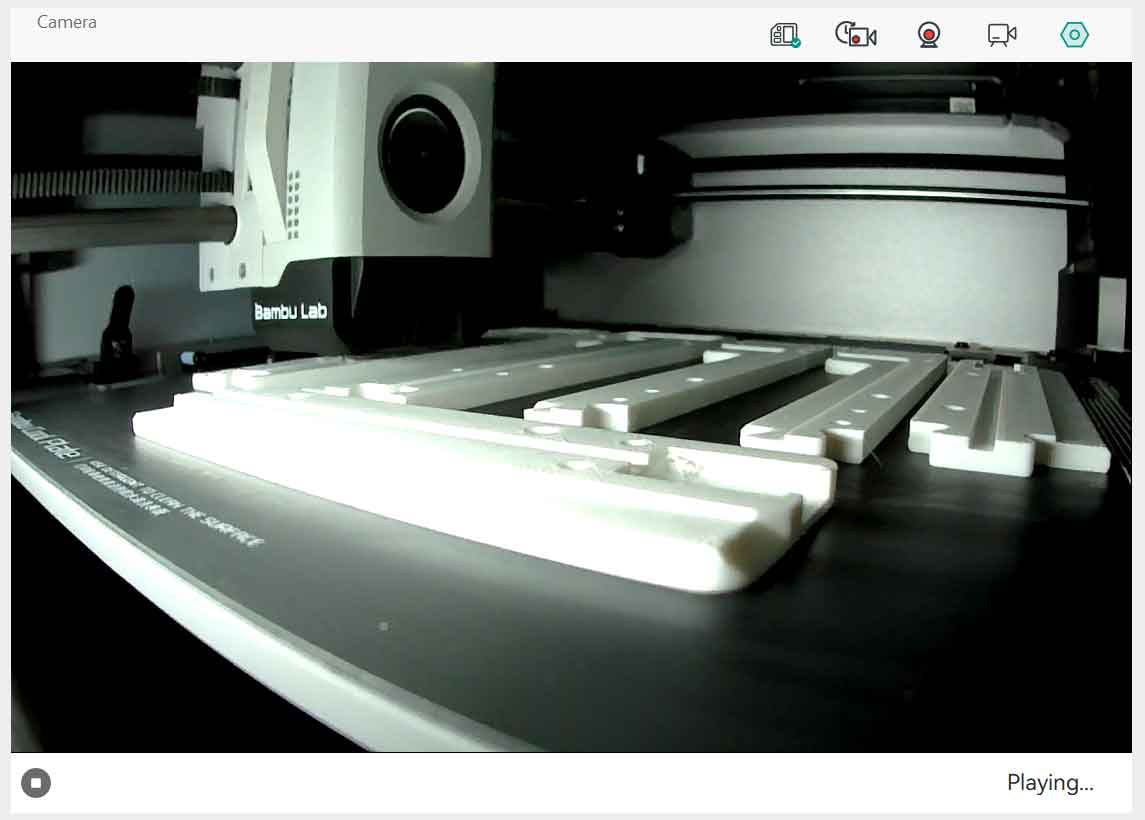

Phần lớn có thể in không cần support, tuy nhiên các model “BOTTOM” có thể sẽ cần do các overhang ở phần hốc chứa đầu vít #8.

Có 2 cách lắp ráp:

Cách 1:

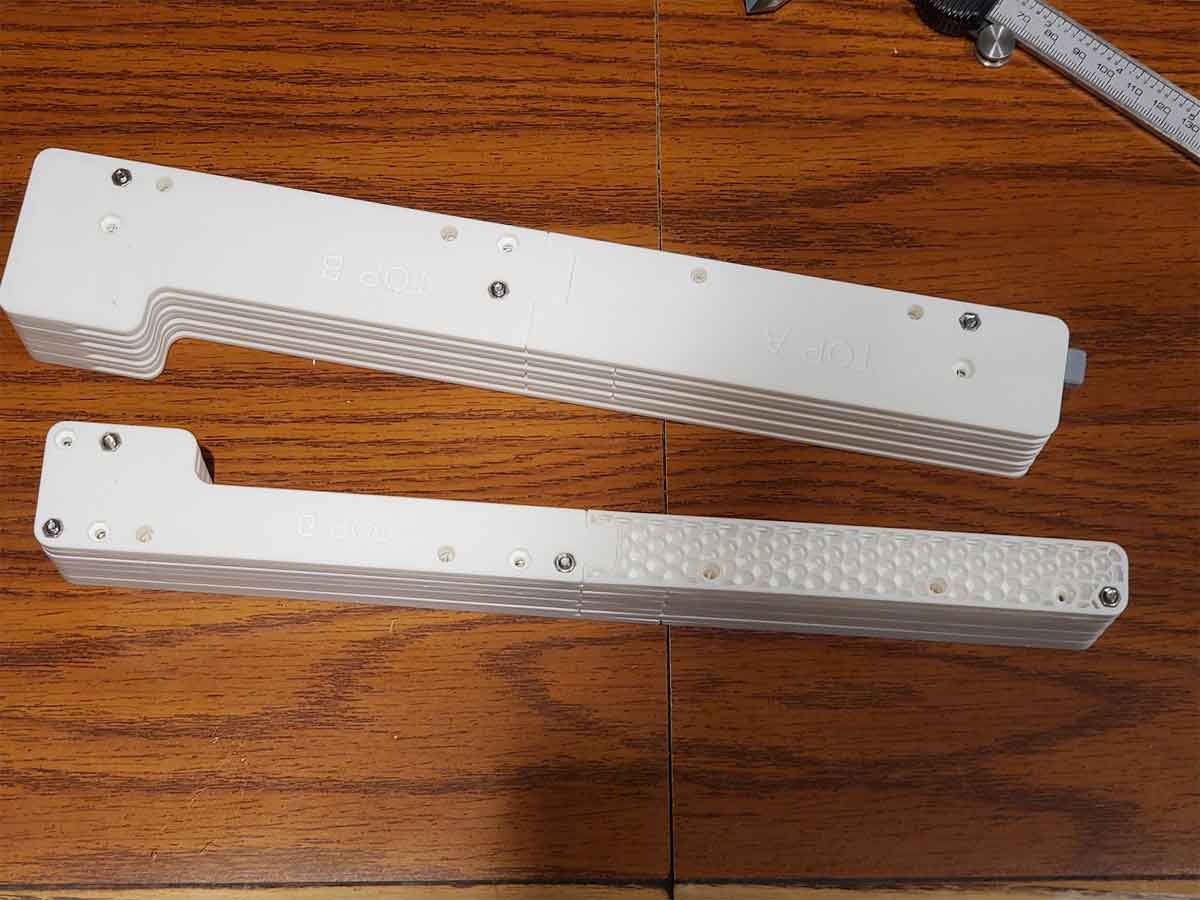

Để lắp, bạn có thể đặt (xen kẽ) ê-cu M3 vào từng tầng, và dùng vít M3x16mm cho mỗi 2 tầng. Bạn có thể đặt ê-cu lệch nhau giữa các tầng, để vít xuyên qua một tầng và ăn vào ê-cu ở tầng kế. Mình thấy sau khi xong thì đầu vít có thò lên khỏi tầng trên cùng khoảng 1mm, nên mình làm thêm các miếng shim cao 2mm (tuy nhiên chuyện thò ra thêm có thể cũng do mình siết vít M3x16 hơi quá tay).

Cách 2:

Cảm ơn Darryl Luther đã dùng một cách lắp khác, khi dùng vít gỗ để bắt các module. Cách làm là: trước tiên lắp tầng top và bottom bằng vít M3x6, sau đó dùng vít gỗ để “siết/ghép” thêm các tầng (nằm ở giữa) lại với nhau. Bạn có thể thêm các tầng bottom sau khi đã lắp vít gỗ, giúp giấu đầu vít gỗ nằm giữa các tầng. Để thêm tầng ở phía dưới sau khi đã lắp vít gỗ, cần lắp ê-cu M3 vào tầng bottom (tầng có lắp vít #8), để các tầng phía dưới tiếp theo vẫn bắt được vào. Cách này cũng giúp đảm bảo không có vít nào thò lên mặt trên, nên sẽ không cần shim.

Mình có thêm vài miếng “shim” 2mm, có thể hữu ích nếu bạn thấy vít thò ra khoảng 1–2mm sau khi lắp. Các shim này có thể dùng đặt giữa module đã lắp và bề mặt bạn sẽ gắn lên.

Bambu Sheet Holder Remix4A_RIGHT_2MM_SHIM.stl

Bambu Sheet Holder Remix4A_LEFT_2MM_SHIM.stl

Mấy món này mình in bằng Duramic PLA (trắng) và Overture PLA Pro (nút màu xám).

Nếu bạn thấy mấy model này hữu ích, cho mình xin một like hoặc để lại comment kèm vài tấm hình sản phẩm bạn in được nha.

Bạn có thể xem các thứ khác mình đang làm ở blog tại đây. Bạn cũng có thể follow mình trên Printables để xem mình đăng gì mới.

Cảm ơn bạn đã ghé xem!
