“Silent Night” – CPAP Silencer/Muffler tùy biến cho sleep apnea

LƯU Ý: Mẫu này tương thích với các đầu nối ống cao su tiêu chuẩn (mặc định 22mm, nhưng có thể tùy biến). Nếu dùng Resmed Airmini hoặc các dòng travel CPAP khác có đầu nối ống không theo chuẩn, bạn sẽ cần dùng thêm adapter.

Giới thiệu

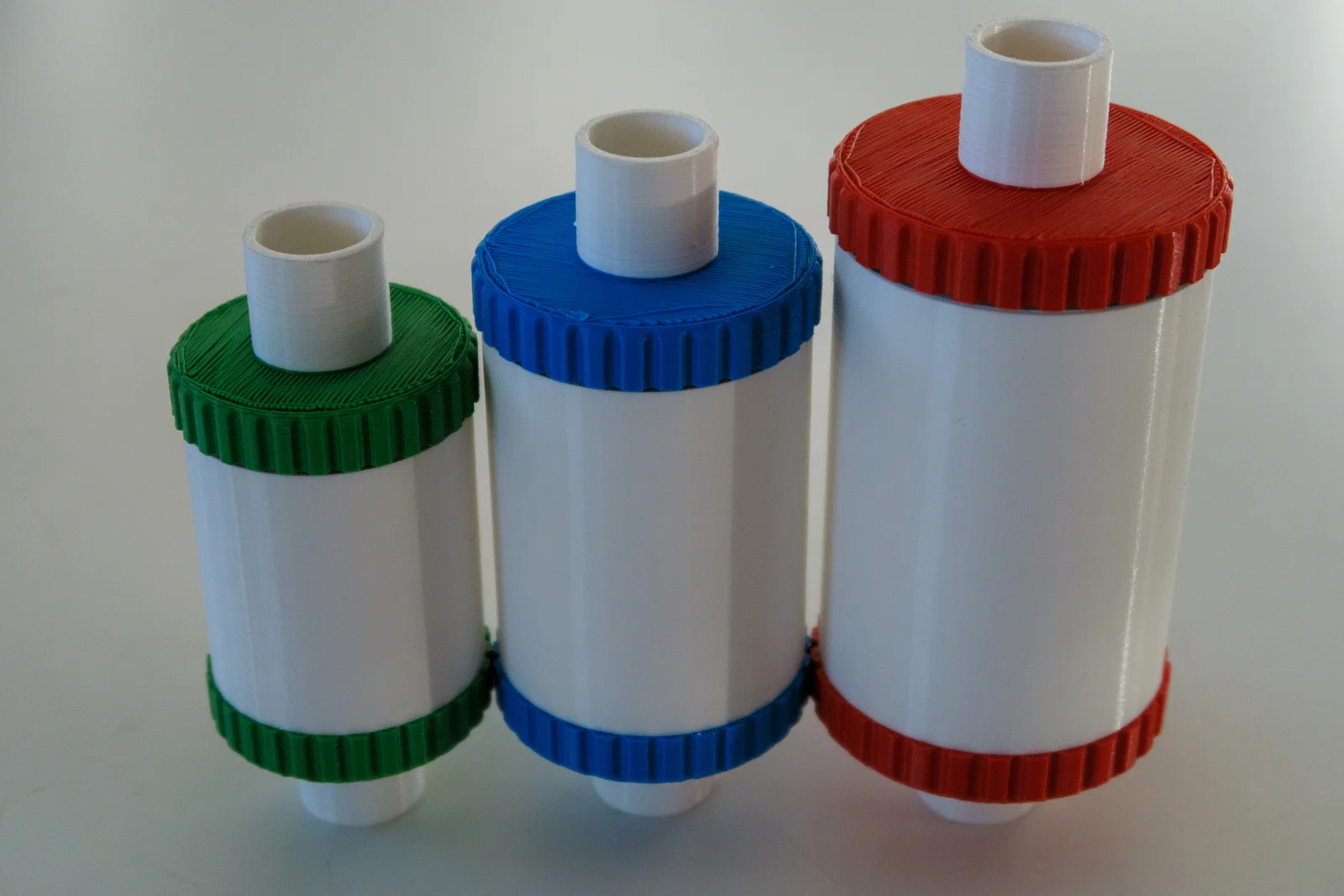

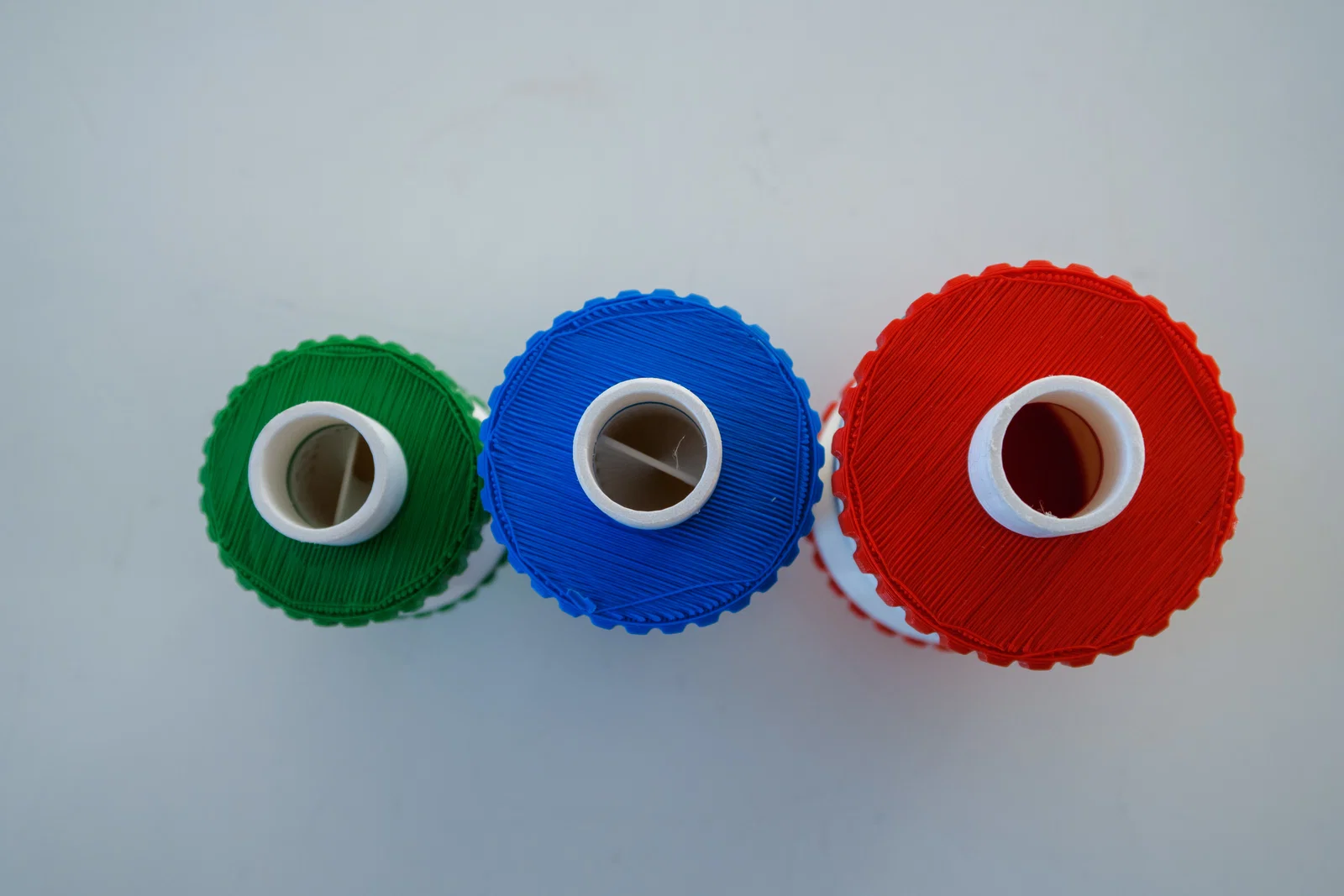

Trong lúc dùng máy travel CPAP của mình (Breas Z1 Auto) để điều trị sleep apnea, tiếng ồn truyền ngược lên theo ống làm mình khá khó chịu. Mình đã thử vài loại muffler/silencer bán sẵn trên thị trường như Breas Q-Tube và Breas Q-Lite, nhưng không hài lòng về mức giảm ồn, nên thường phải dùng nút tai. Thiết kế này tùy biến hoàn toàn, nhưng mình đã kèm sẵn 3 kích cỡ đủ cho đa số người dùng: nhỏ (dài 70mm, thể tích nhỏ), vừa (85mm, thể tích lớn hơn) và lớn (100mm, thể tích rất lớn). Mình khuyên dùng bản lớn cho đa số trường hợp, nhưng ngay cả bản nhỏ cũng êm hơn Breas Q-Tube/Q-Lite, nên bạn cứ thử hết xem cái nào hợp. Từ khi dùng các thiết kế này, mình không còn cần nút tai nữa!

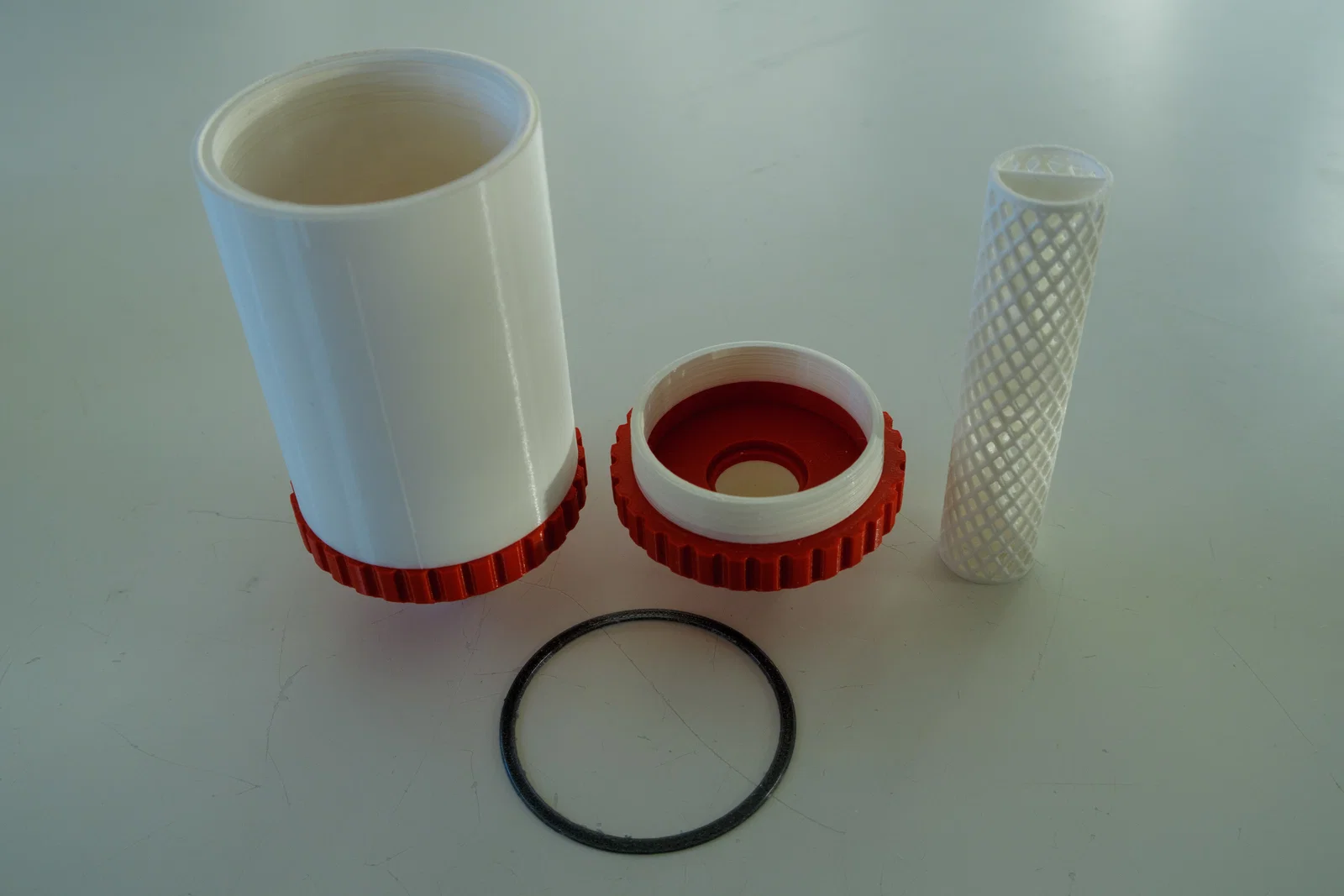

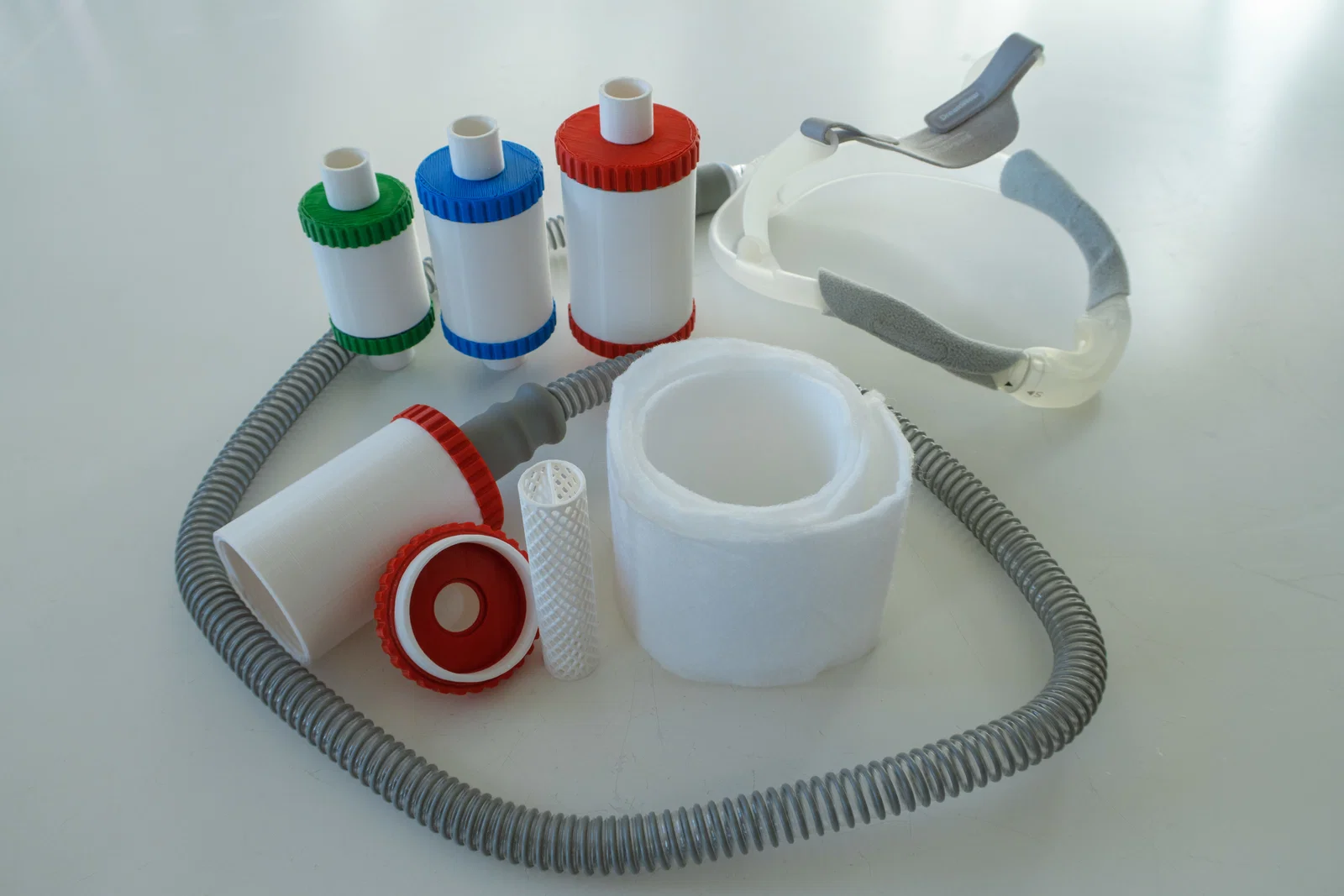

Mình thiết kế muffler/silencer hấp thụ âm này để dễ in, dễ lắp ráp và dùng vật liệu phổ biến. Muffler gồm 3 phần in: thân trụ ngoài, nắp chụp (female hoặc male, tùy bạn muốn gắn muffler trực tiếp lên CPAP hay không), và ống lưới (mesh) bên trong. Ngoài ra có thêm một miếng gasket tùy chọn, bạn có thể in bằng vật liệu dẻo như TPU để tăng độ kín khí. Nếu bạn không có vật liệu dẻo, có thể dùng gasket maker/sealant/silicone để thay thế.

Bạn cũng cần bổ sung một tấm vật liệu tiêu âm (sound absorption material) như vải hoặc tấm lọc thông gió. Ngoài ra, nếu dùng nắp chụp dạng female, bạn sẽ cần thêm một O-ring 22 x 2 mm (mua sẵn, hoặc in 3D bằng TPU) để đảm bảo kín khí. O-ring 21 x 2 mm và 20 x 2 mm cũng dùng được, nhưng có thể hơi khó lắp hơn.

Hướng dẫn lắp ráp:

Sau khi in xong, nhớ kiểm tra muffler có kín khí hoàn toàn trước khi lắp cố định. Nếu dùng nắp chụp female, lắp O-ring 22 x 2 mm vào rãnh bên trong đầu nối. Vặn thân và nắp lại với nhau, bịt một đầu rồi thổi mạnh vào đầu còn lại, đảm bảo không có khí thoát ra ở bất kỳ khe hở nào. Bạn có thể nhúng muffler xuống nước để tìm các lỗ/khe hở.

1. Cắt một tấm tiêu âm (ví dụ tấm lọc thông gió mua ở cửa hàng vật liệu) thành một dải dài, bề rộng nhỏ hơn một chút so với ống trong.
2. Cuộn tấm tiêu âm quanh ống trong để tạo thành một lớp đệm dày bao quanh ống.
3. Cho cả ống và lớp tiêu âm vào trong thân trụ. Nếu quá chặt/quá lớn, hãy cắt và giảm chiều dài của tấm.
4. (Tùy chọn) Gắn gasket dẻo đã in vào phần ren của nắp chụp. Hoặc dùng gasket maker/sealant/silicone.
5. Vặn nắp chụp vào thân trụ.

Lịch sử phiên bản:

Date

Description

2024-10-07

Phiên bản đầu tiên

2026-02-05

Thêm nắp chụp female

Thông số model:

Lớn (mặc định):

Muffler_Length = 100;
Chamber_Thickness = 15;
End_Cap_Grip_Cutout_Diameter = 3;

Vừa:

Muffler_Length = 85;
Chamber_Thickness = 12;
End_Cap_Grip_Cutout_Diameter = 2.5;

Nhỏ:

Muffler_Length = 70;
Chamber_Thickness = 9;
End_Cap_Grip_Cutout_Diameter = 2.5;
