Looping cho hệ track Hot Wheels tuỳ biến (clothoid loop)

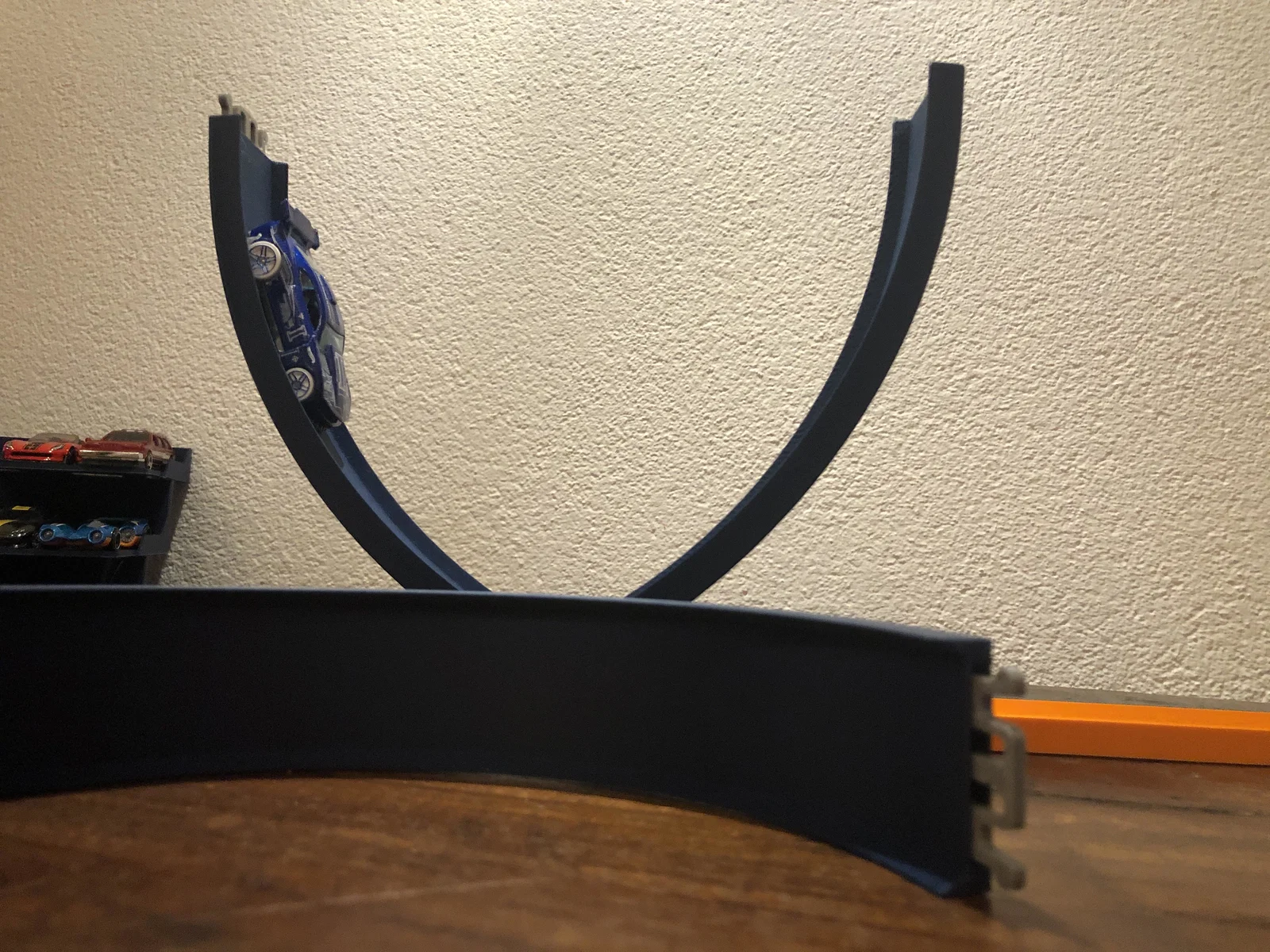

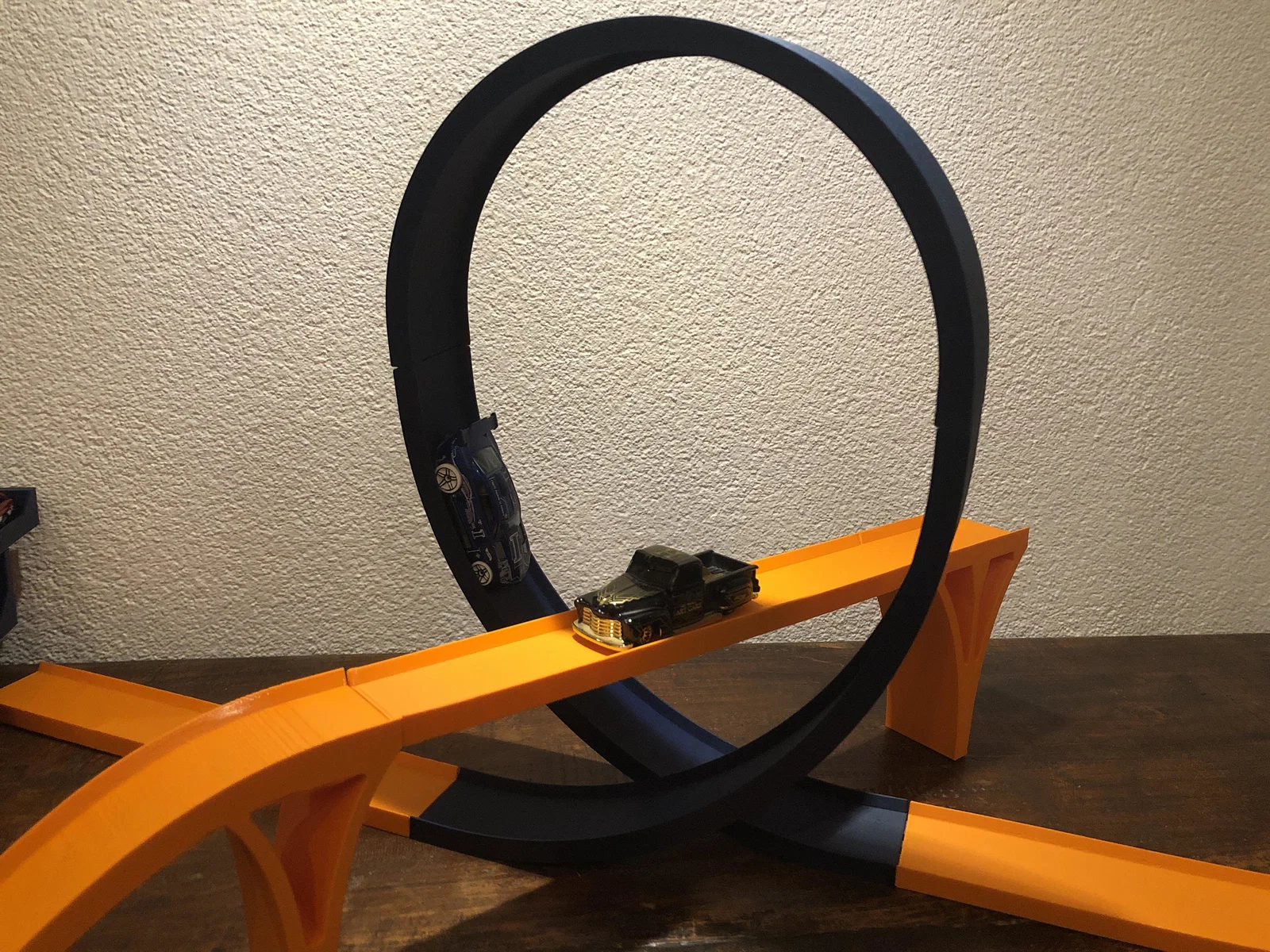

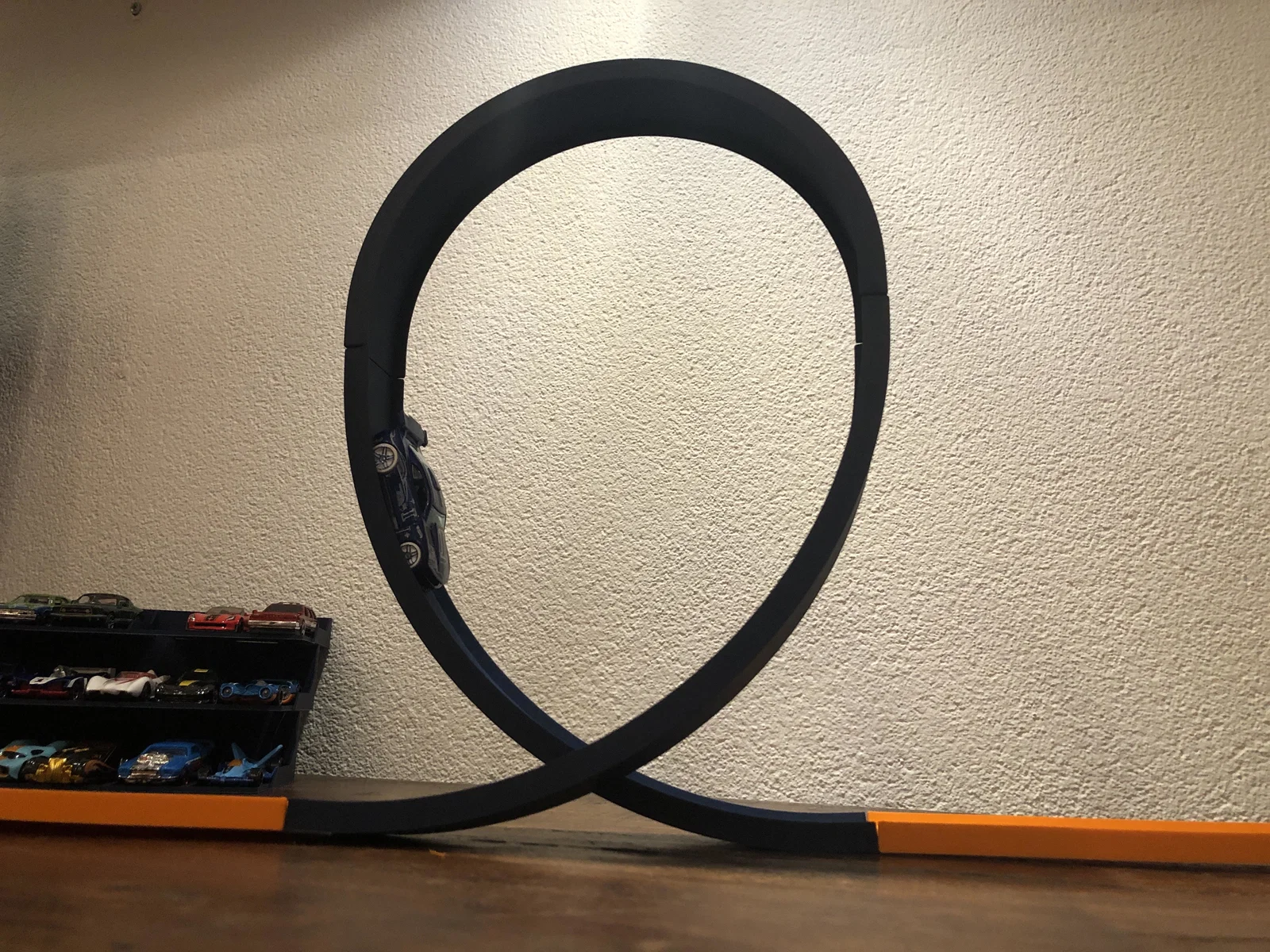

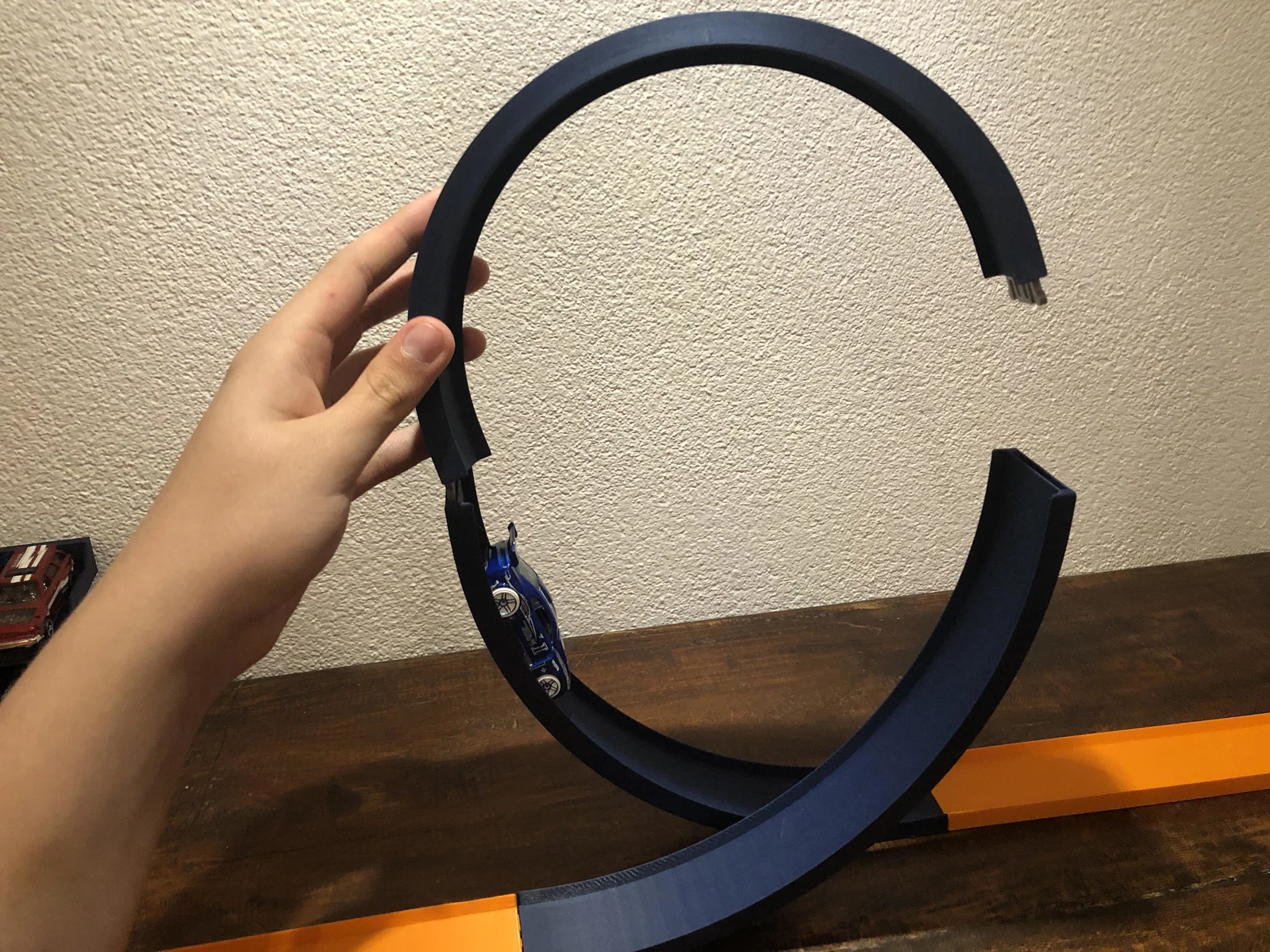

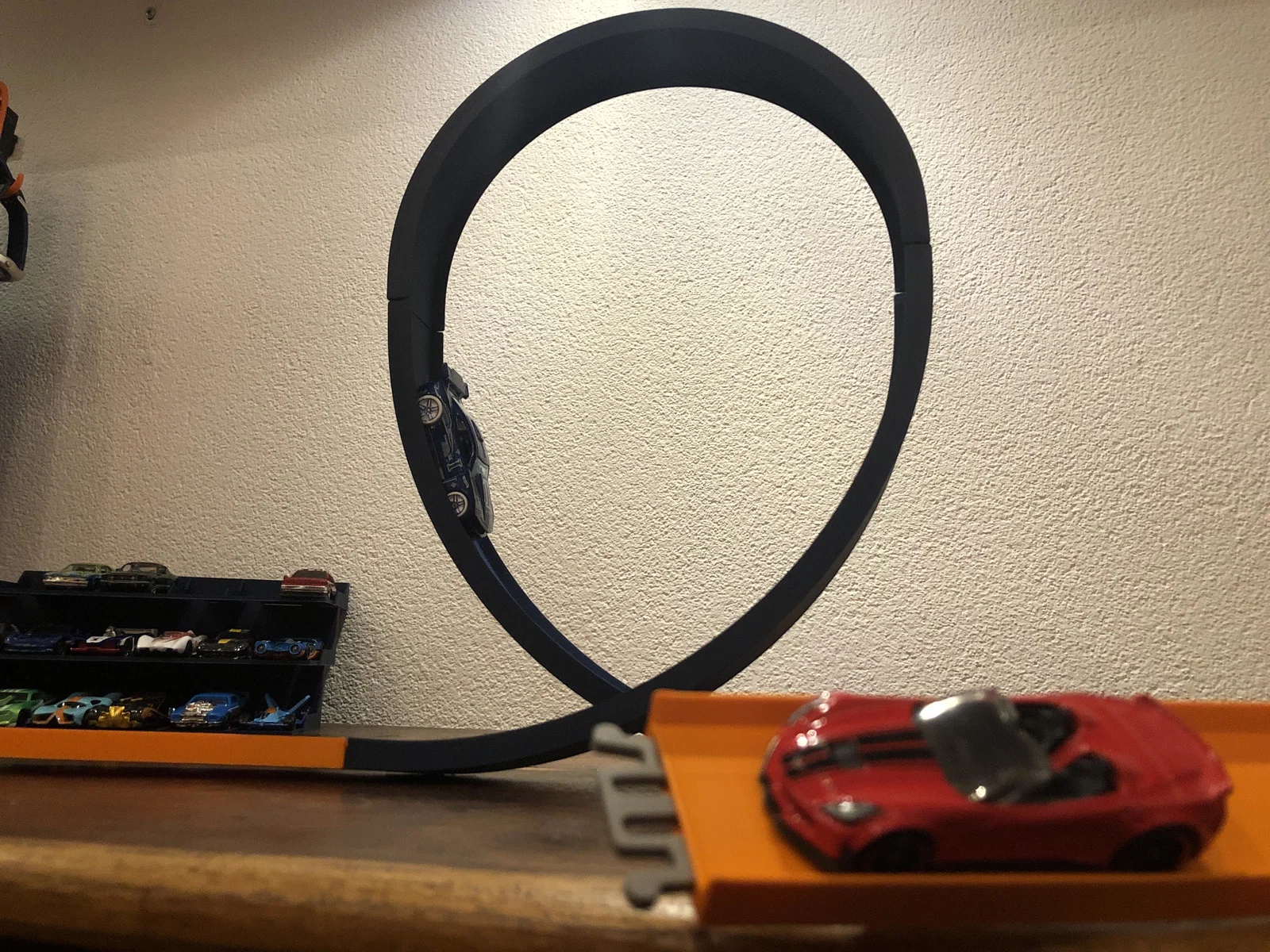

Đây là một đoạn looping cho hệ Hot Wheels Track System của mình. Nó là một phiên bản xấp xỉ của clothoid loop. Thiết kế dùng hai bán kính: 200 mm cho phần dưới và 110 mm cho phần trên. Nhờ vậy lực tác động lên xe mượt hơn, xe bị hụt tốc ít hơn và độ ổn định cao hơn (so với loop hình tròn).

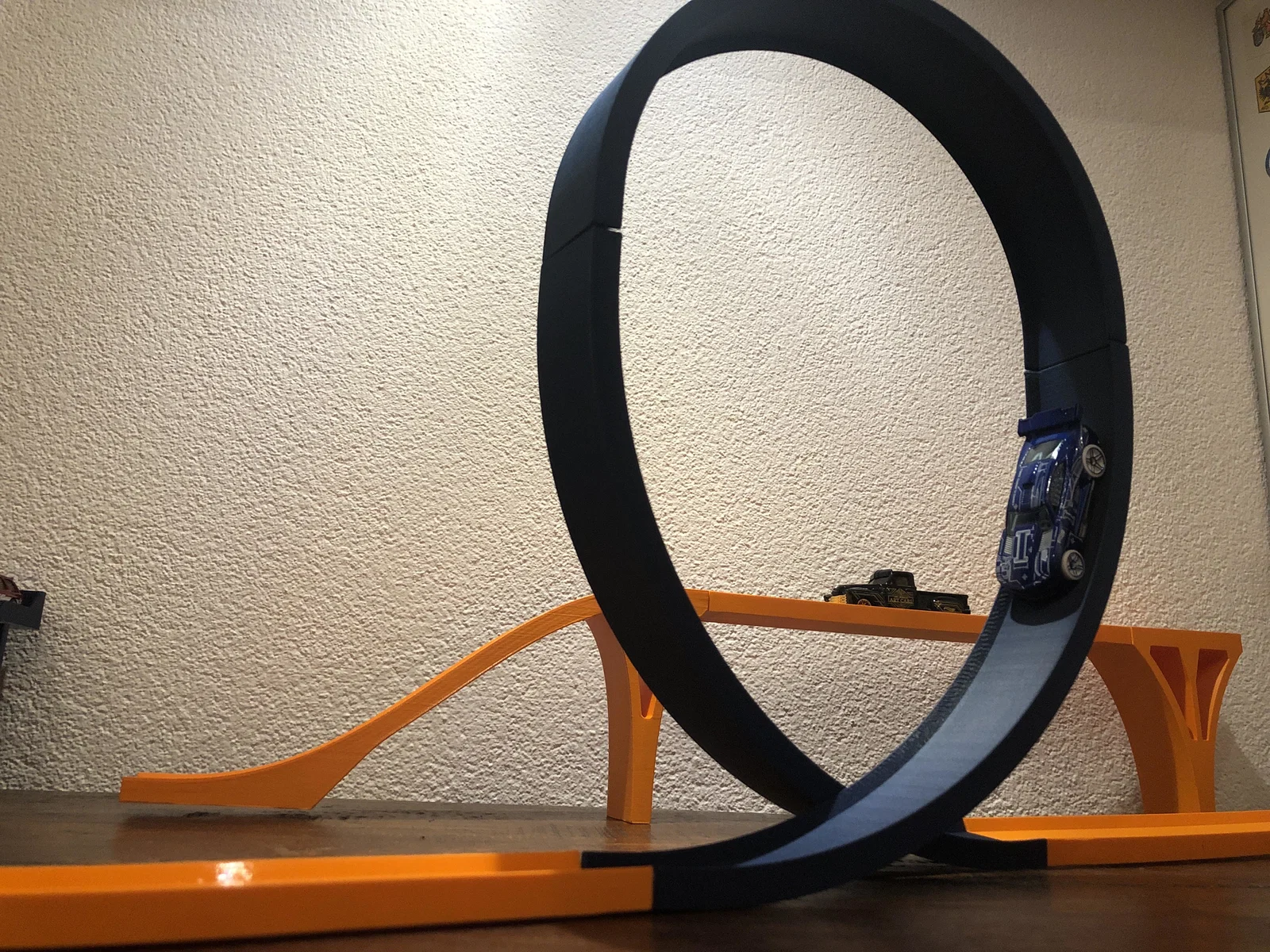

Xe cần khá nhiều tốc độ, nên mình khuyên bạn làm một cái dốc (ramp) từ mặt bàn xuống sàn. Nó chạy rất ổn định, và đa số xe của mình đều qua loop được mỗi lần mà không bị rớt. Nếu bạn thấy xe hay bị văng/crash, thử kéo loop cho căng để phần chuyển tiếp không bị gồ gây xóc.

Dưới đây là gif quay chậm loop khi chạy:

Nó có hơi dịch chuyển một chút, nhưng không gây vấn đề. Nếu bạn thấy khó chịu, mình đã up một mẫu để cố định track xuống nền. Bạn có thể tìm trong profile của mình.

Cách in (How to print):

In mỗi model theo phương nằm ngang (sideways) với layer height 0.1 mm. Nếu thấy overhang bị thô, thử giảm tốc độ in và hạ nhiệt độ. Bạn cũng nên cân nhắc thêm brim hoặc “mouse ears” để tránh cong/kênh góc.

Connector:

PLA dùng được nếu chịu khó canh chỉnh một chút, nhưng PETG bền hơn nhiều và dễ dùng hơn.

Lắp vào khe bằng cách đưa một góc vào slot trước, rồi đẩy góc còn lại vào trong. (xem hình)

Bạn có thể tháo ra bằng cách kéo thẳng, nhưng kéo hơi lệch tâm.

Tháo connector sẽ dễ hơn nếu luồn tua vít qua lỗ rồi kéo ra, nhưng thường chỉ cần khi bạn in bằng PLA.

Để nối hai đoạn track, chỉ cần gắn connector vào một bên, rồi lắp đoạn còn lại vào theo góc nghiêng.

Bạn xem profile của mình để thấy roadmap các phần mở rộng sắp tới. Nhớ follow để cập nhật các bản phát hành mới.
