Bộ Kit Tricorder Star Trek TR-580
Bộ kit Tricorder TR-580 theo các mùa sau của Star Trek: The Next Generation. Có thể làm bản science tiêu chuẩn hoặc đổi sang medical bằng nam châm để thay module. Kèm graphics, display stand và belt holster.
Mô tả

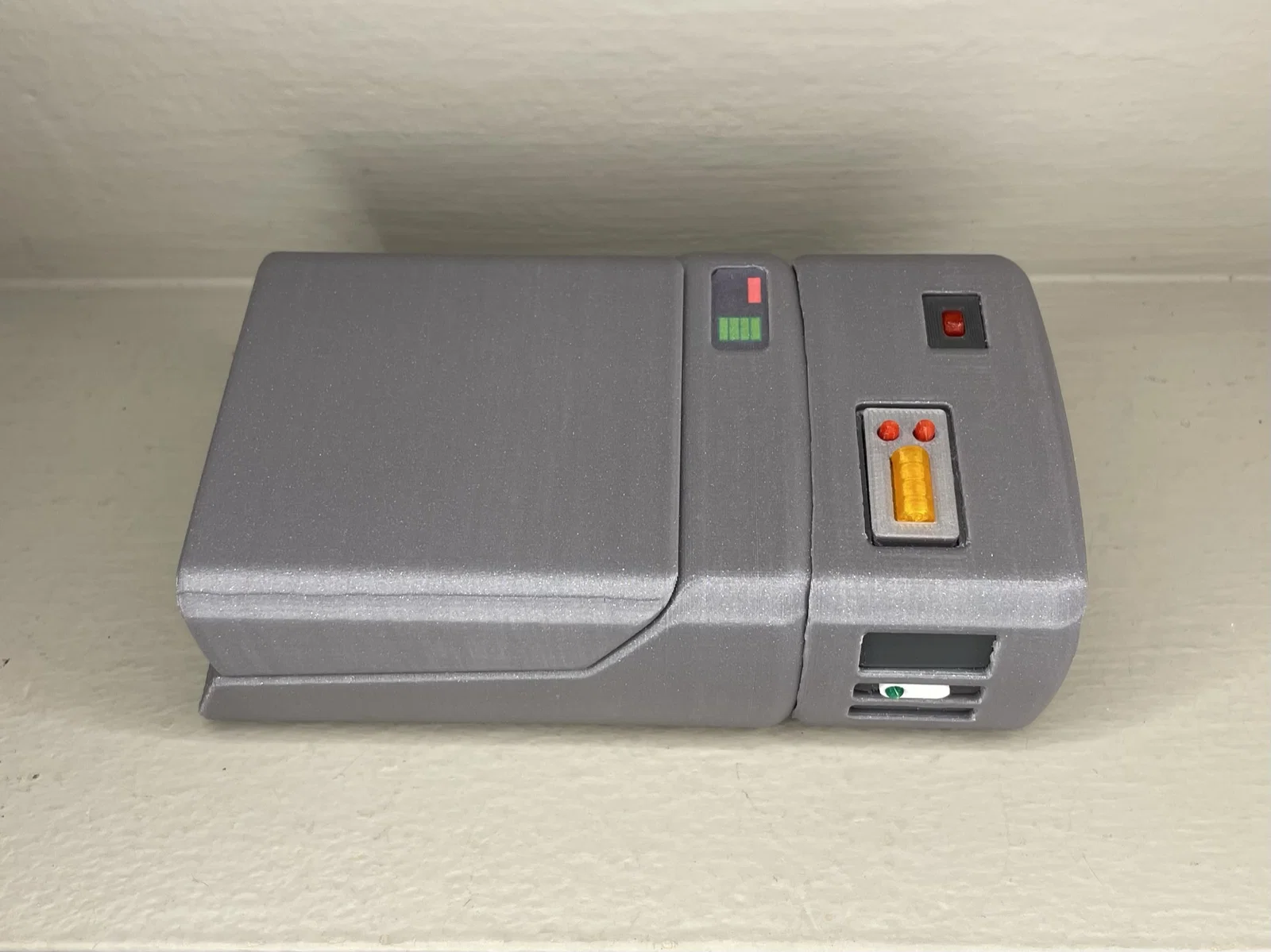

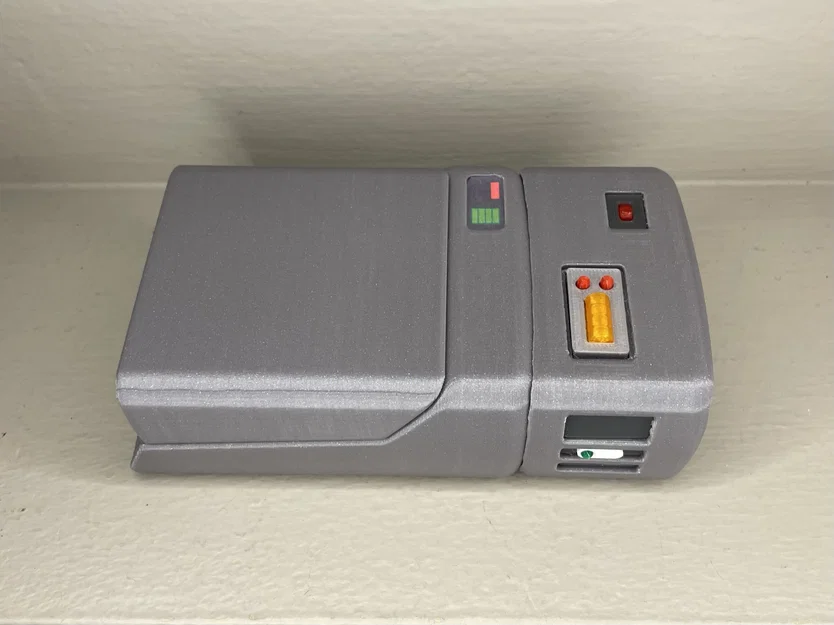

Đây là phiên bản tricorder mình làm dựa theo mẫu xuất hiện ở các mùa sau của Star Trek: The Next Generation. Mẫu này có thể làm dạng science tricorder tiêu chuẩn, và có thể chuyển sang medical tricorder bằng cách dùng nam châm để thay/đổi các phần.
Update log
September 9 2024 - Nâng cấp phần graphics để độ phân giải tốt hơn nhiều.
April 8 2023 - Cuối cùng cũng hoàn thiện xong.
- Sửa một số vấn đề về độ khít/lắp ráp như phần EMRG và mấy LED nhỏ.
- Thêm các chi tiết “paint” in được cho module y tế—phần khoang trong màu đen và các panel hông màu xám đậm. Không bắt buộc nhưng là lựa chọn dễ hơn so với sơn. Dùng supports cho miếng insert màu đen.

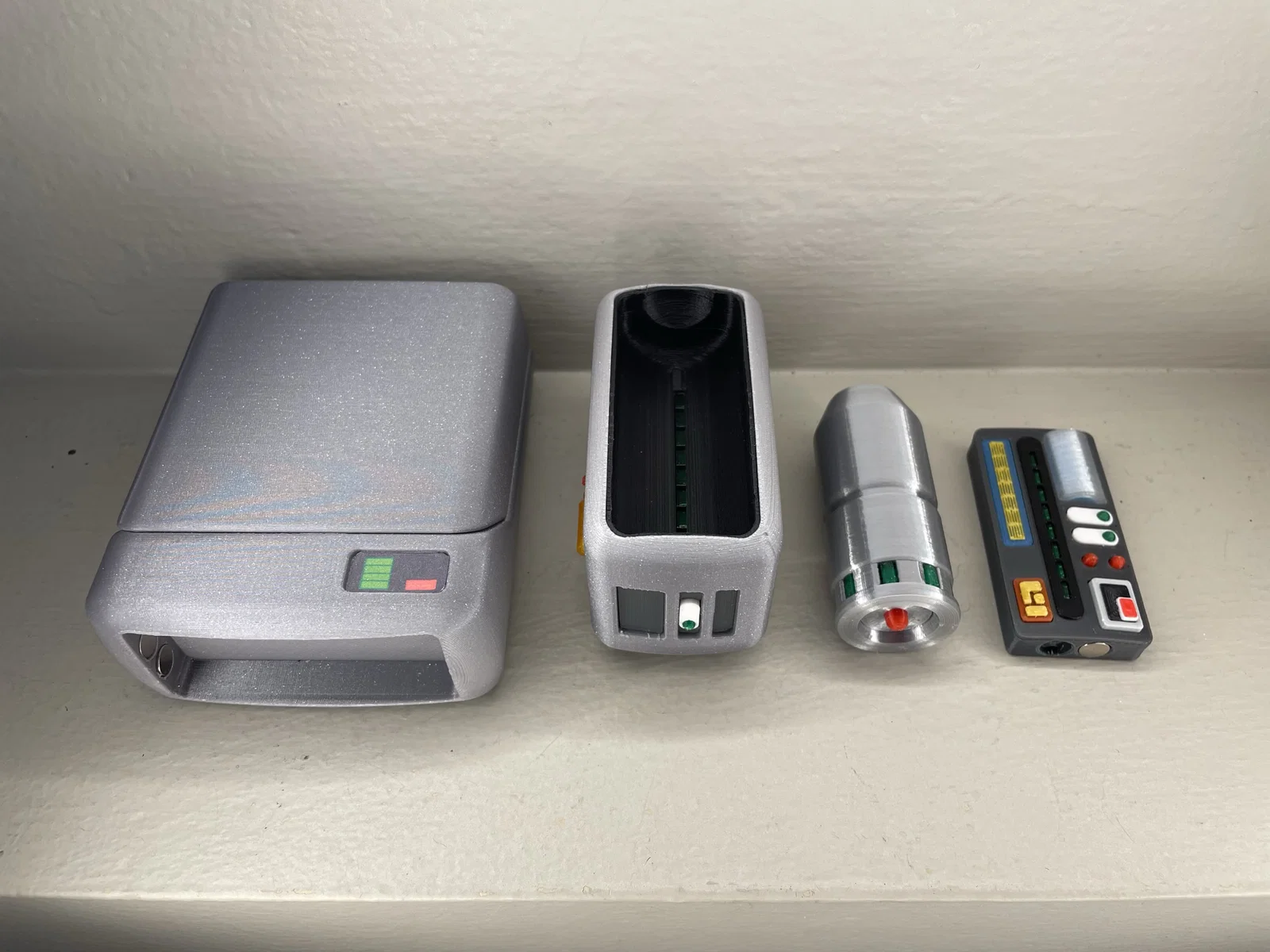

- Thêm bản modular cho thân chính, có thể hoán đổi medical module và standard sensor module bằng nam châm. Dùng tight supports cho medical module để cạnh đáy ra sạch hơn.

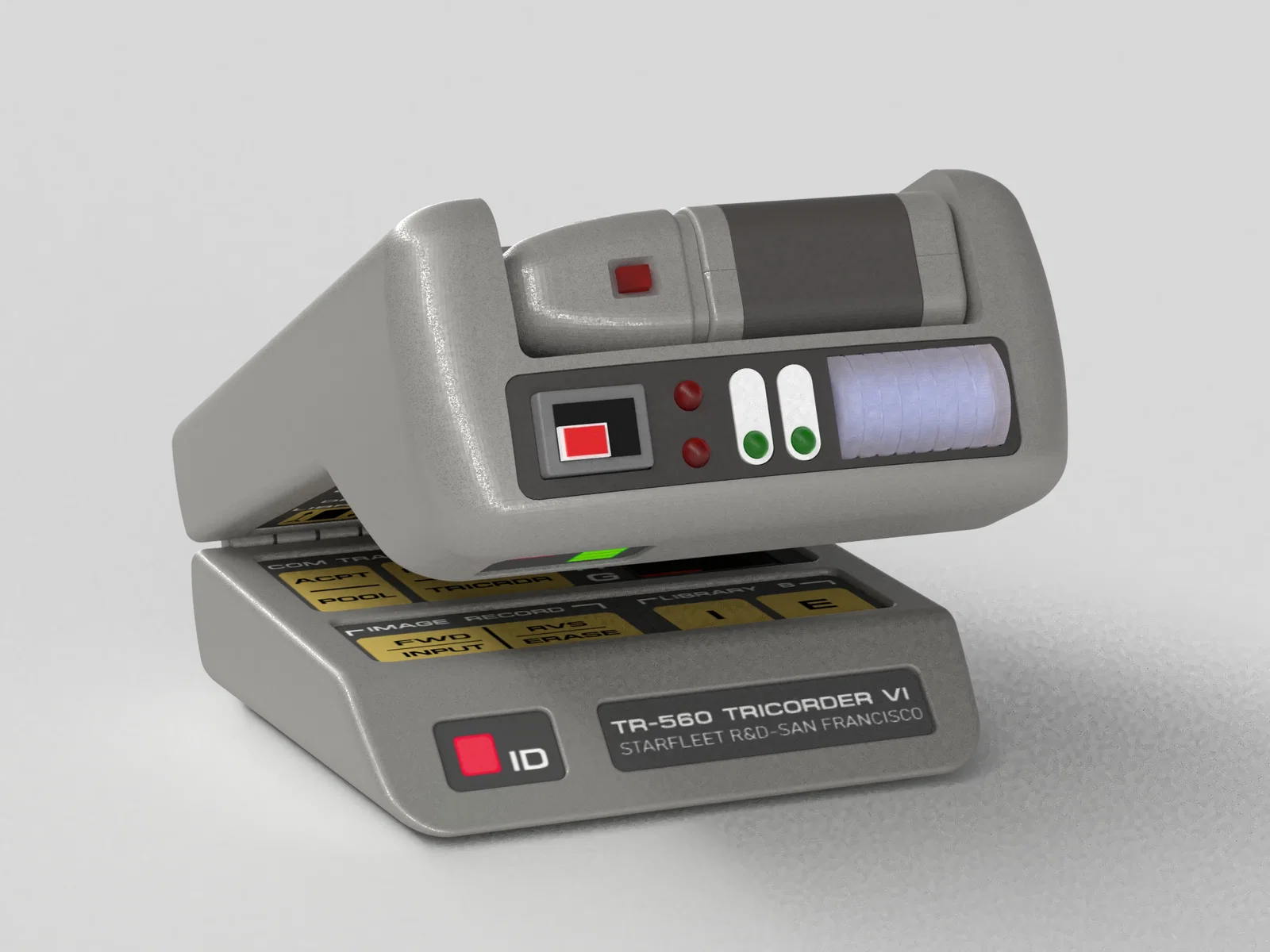

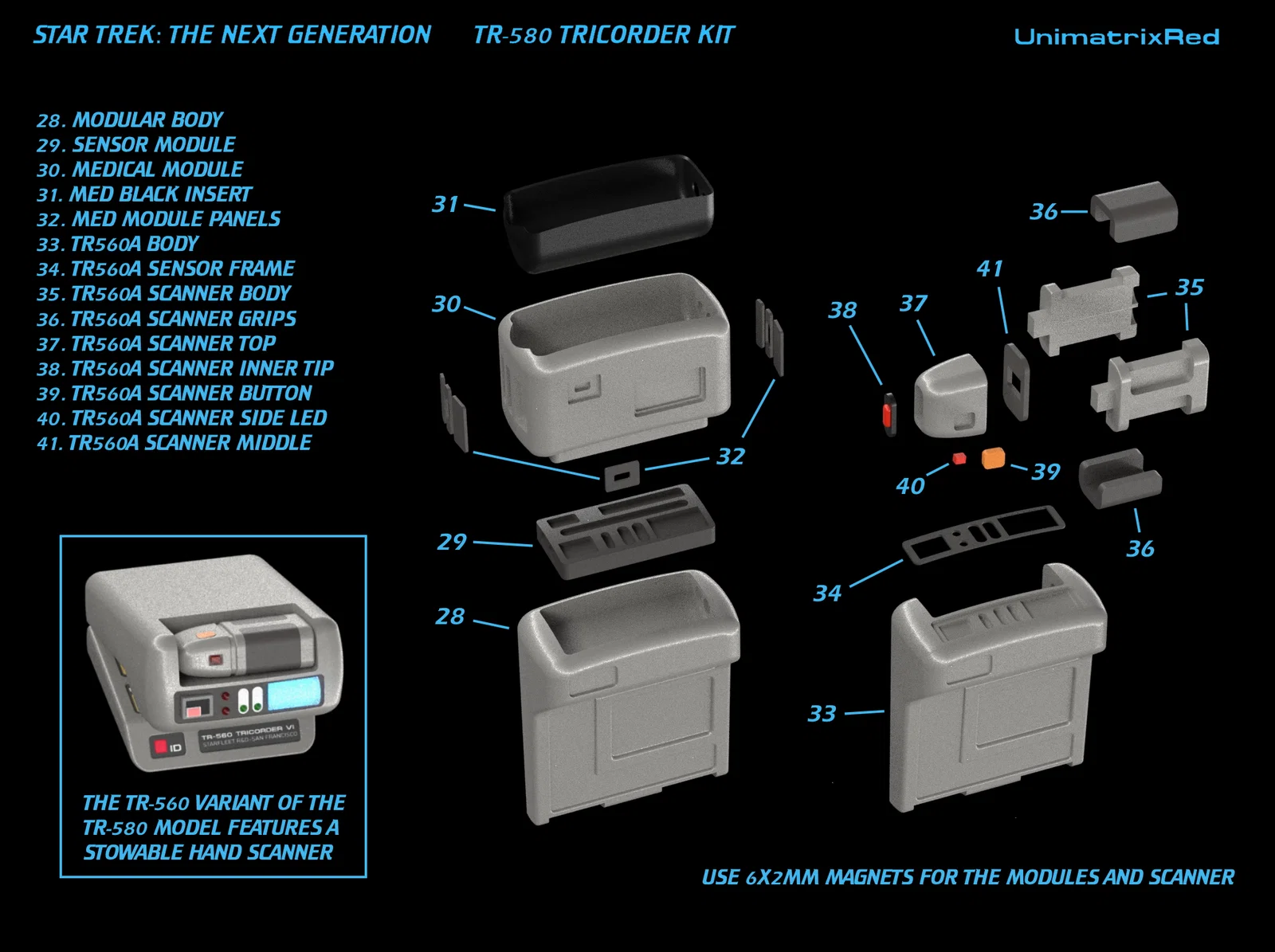

- Thêm biến thể TR-560 của TR-580, có kèm hand scanner có thể cất gọn. Biến thể này trên nhãn ghi TR-560, nhưng để cho rõ ràng ở đây các part được đặt tên là TR560A. Nếu bạn muốn tag tr-560 cho cái stand, bạn có thể lấy ở đây.
- Cập nhật graphics để có thêm nhãn TR-560.
- Cập nhật các part của medical hand scanner để in và lắp ráp gọn hơn.
- Cập nhật thân standard và medical để khớp với LED phiên bản mới; đồng thời chỉnh scanner bay của bản medical để rút scanner ra dễ hơn.

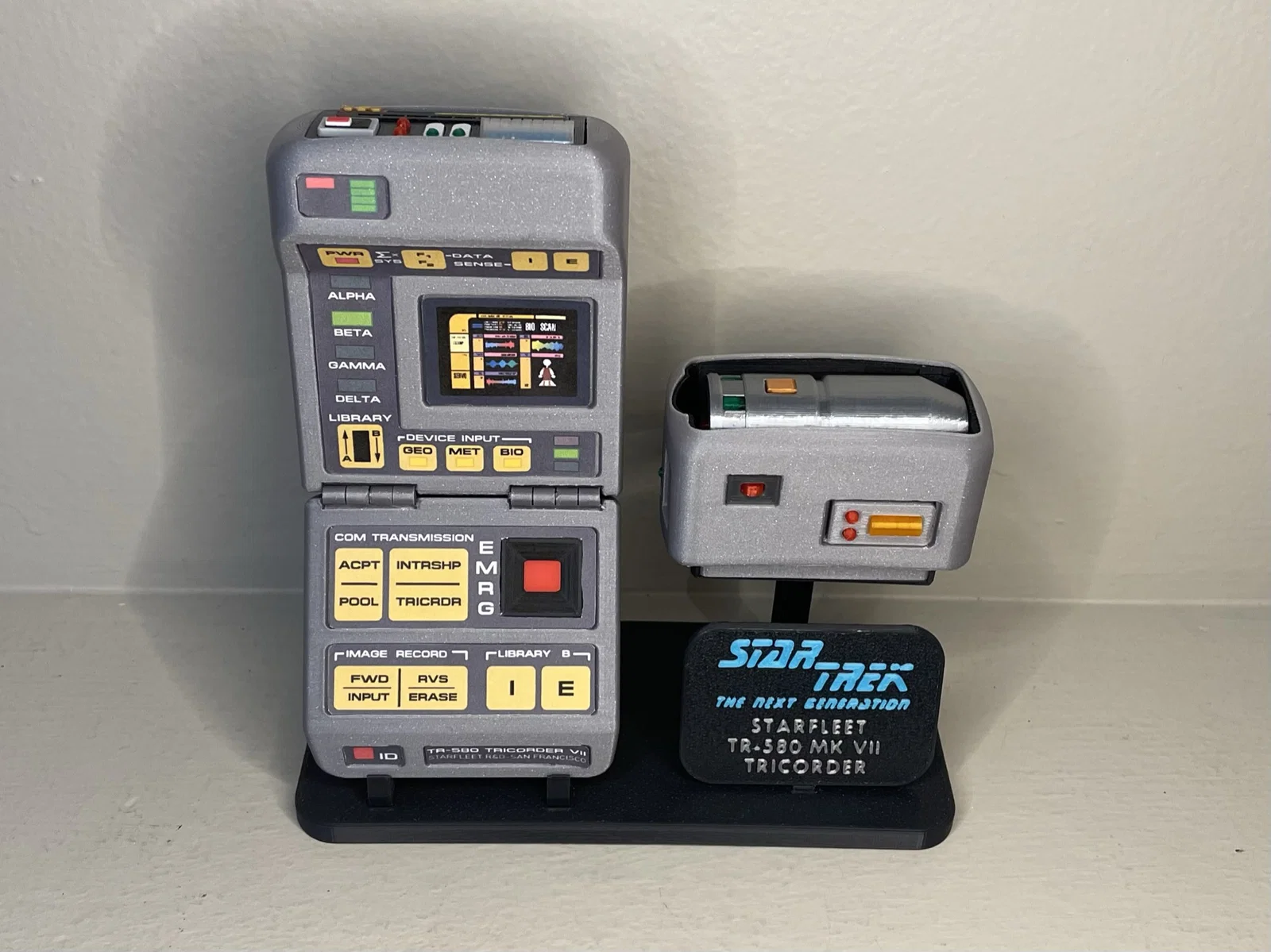

- Thêm đế display stand mới kèm holder gắn phụ kiện để trưng bày medical module hoặc sensor module.
- Hai LED đỏ nhỏ phía trước med module đúng ra phải là màu đỏ, và dùng cùng loại bóng LED như mấy LED xanh cho các white sensors.
- Tất cả part đã cập nhật đều có “v2” trong tên file.
June 25 2023 - Thêm một đế stand khác không có tag để tiết kiệm diện tích.
Model notes
Dùng nam châm 6x2mm ở những chỗ cần.
Dùng supports cho thân (body), cửa (door), bản lề (hinges) và nắp scanner (scanner cap). Nhớ kiểm tra setting supports để tăng độ bám/độ phủ, giúp phần thân không bị nghiêng đổ khi in.
Dùng color swapping cho các phần sensor đa màu. Đây là hướng dẫn giải thích cách color swapping hoạt động, ít nhất là với Prusaslicer: https://help.prusa3d.com/en/article/color-change_1687

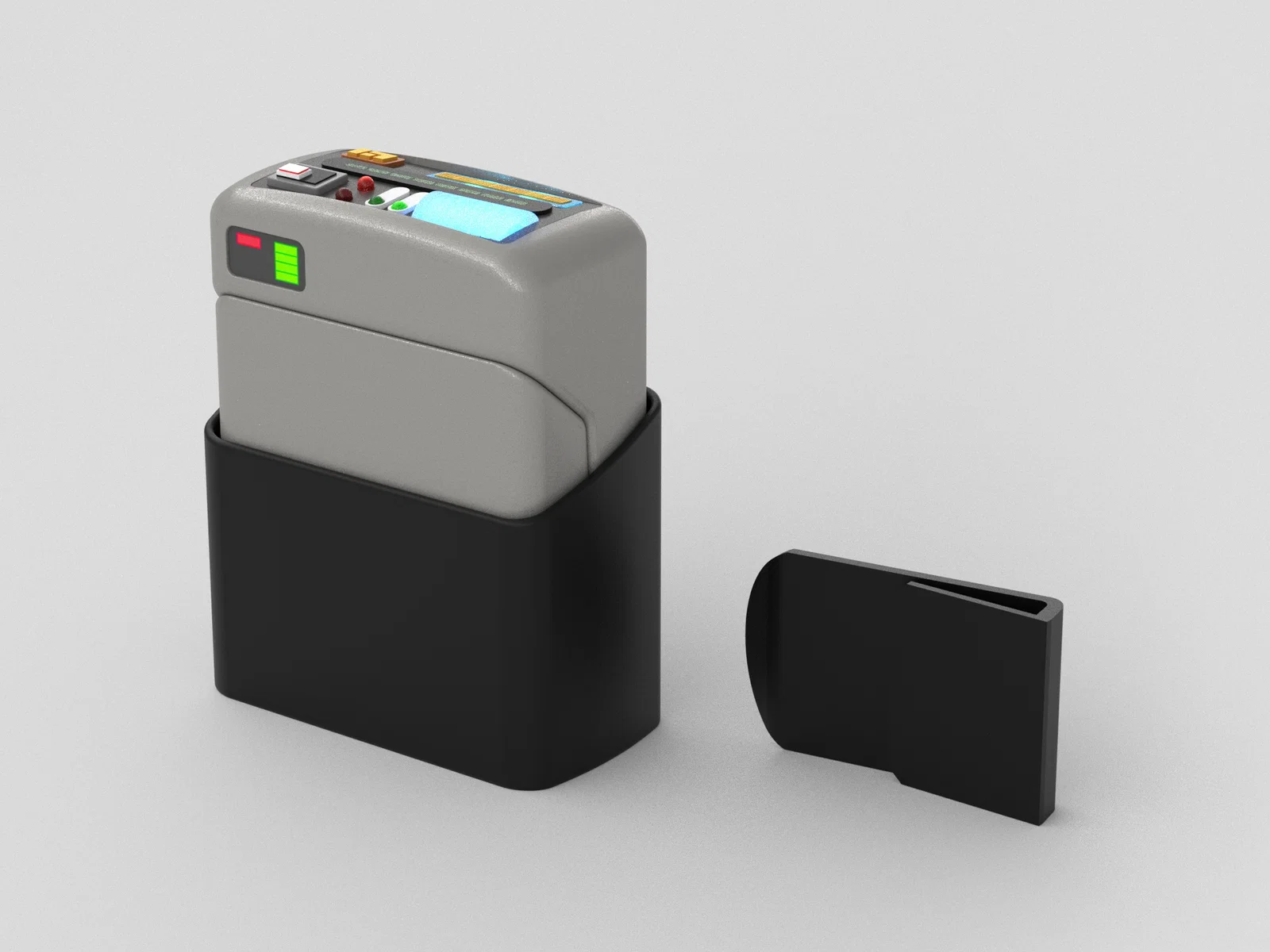

Có kèm graphics, display stand và belt holster. Phần graphics sẽ in đúng kích thước nếu bạn in theo đúng tỉ lệ (original scale).
