Unifi U6 Inwall Desk Stand – Chân đế để bàn cho U6 In-Wall

Bản cập nhật V2.0 đã có.

Dễ in hơn nhờ thay đổi một vài chi tiết hình học

Kích thước được tinh chỉnh

Tích hợp khoảng hở cho backplate để tạo luồng gió tự nhiên giúp làm mát thiết bị.

-------------------------------------------------------

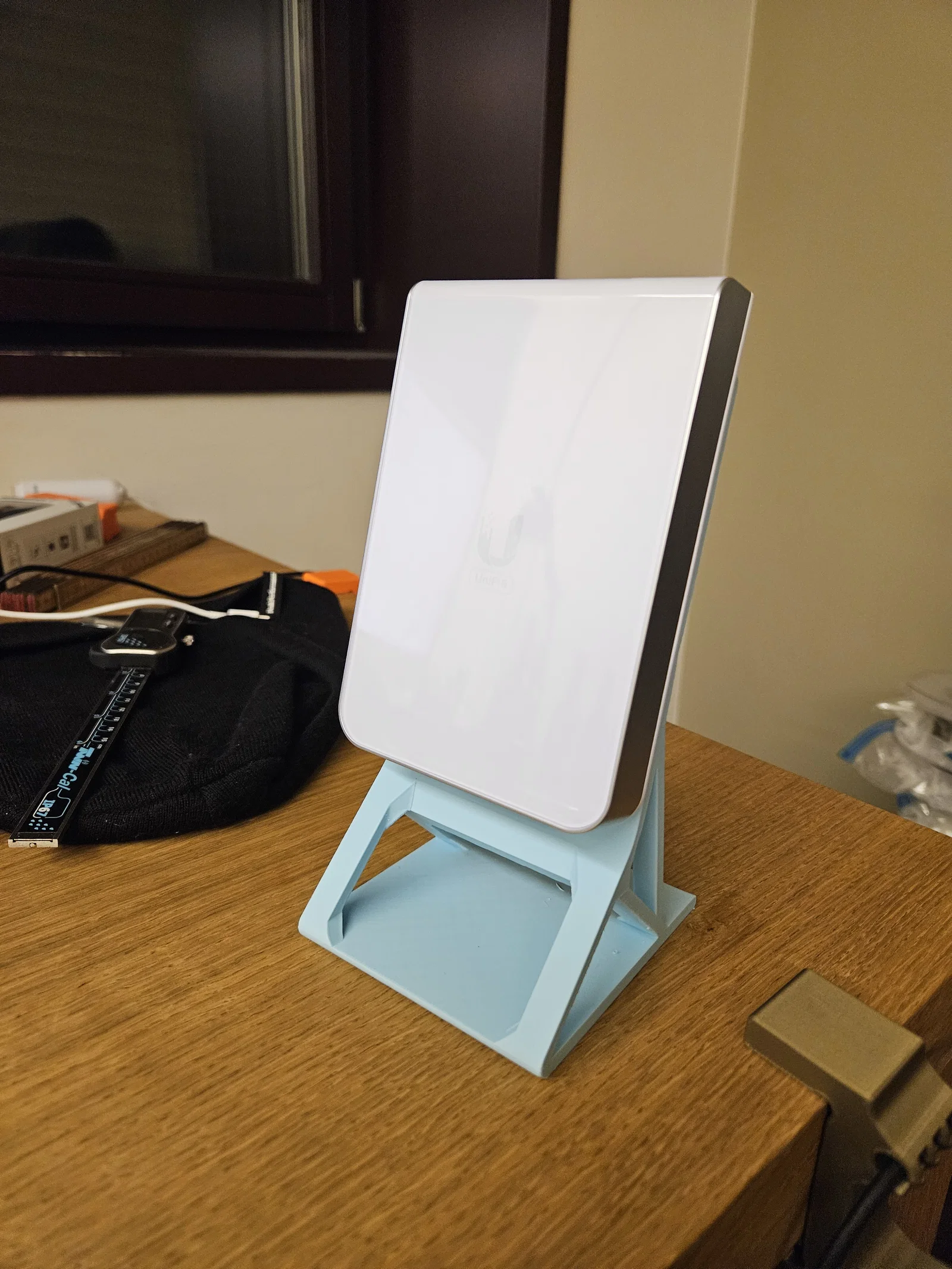

Một chiếc desk stand đơn giản cho Unifi U6 Inwall mà mình thiết kế cho hệ thống mạng ở nhà.

Trang sản phẩm chính thức (EU Store): https://eu.store.ui.com/eu/en/pro/category/all-wifi/products/u6-iw

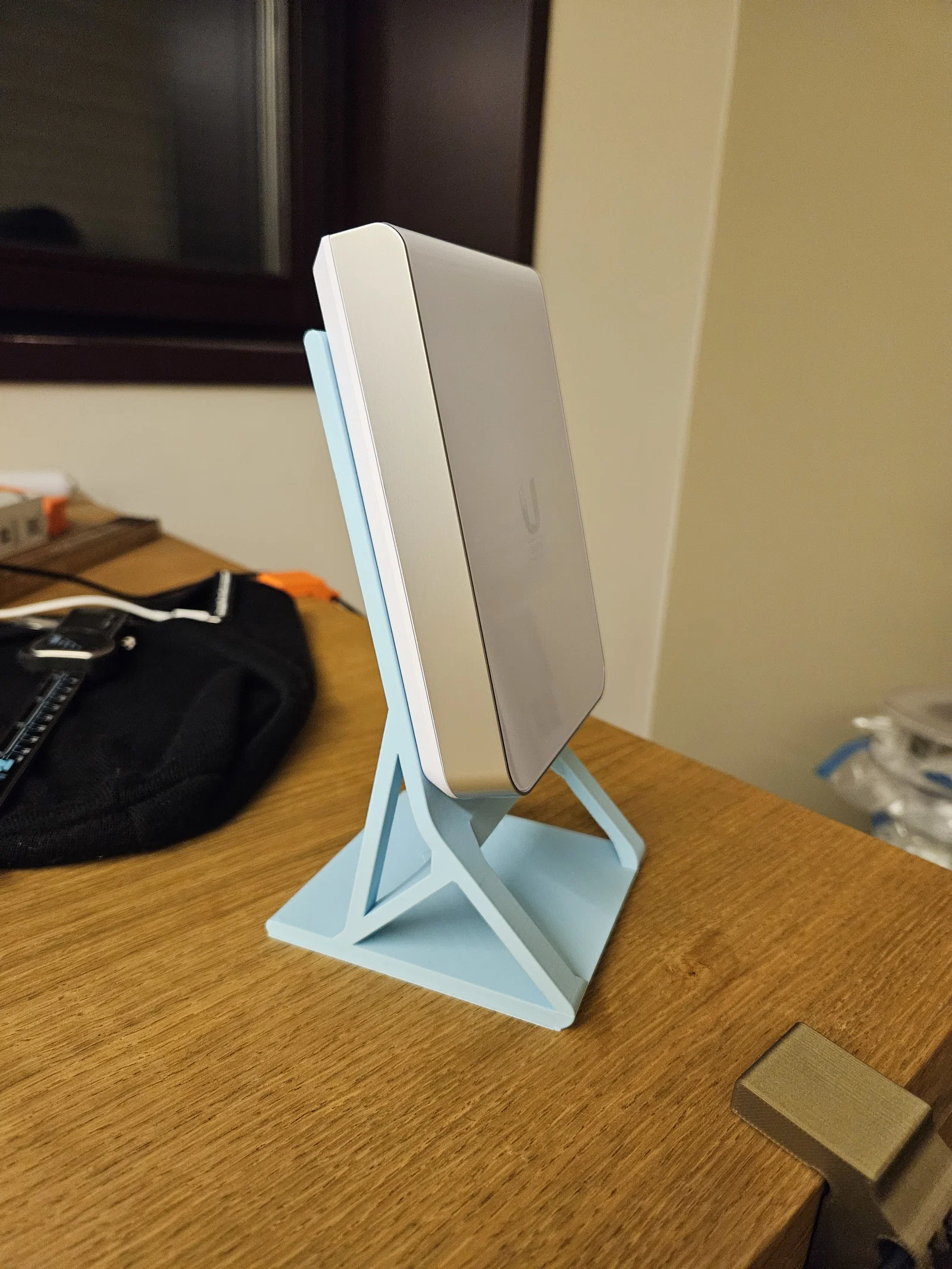

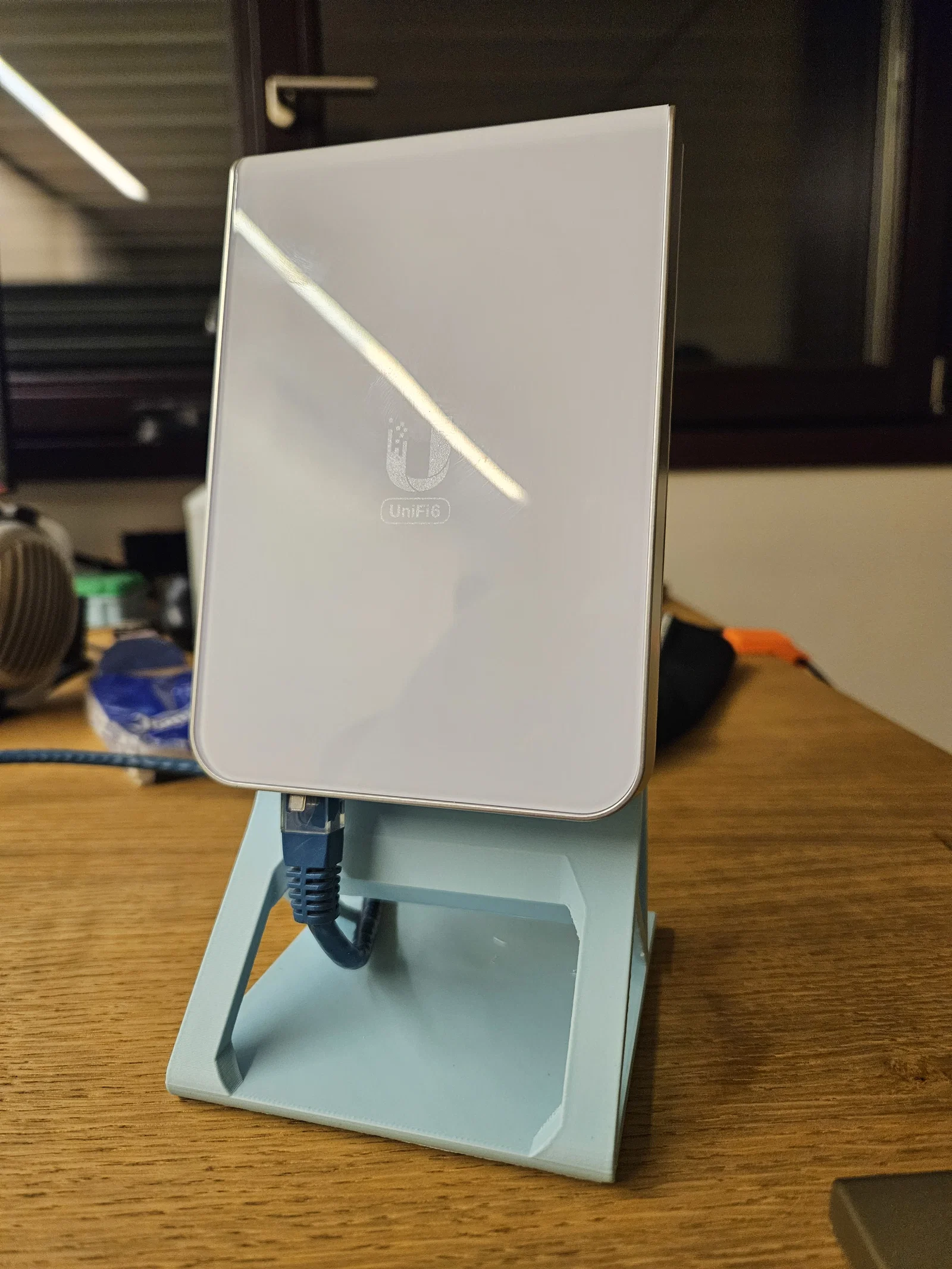

Access point được gắn từ phía sau, còn dây cáp sẽ đi qua đáy của stand để nhìn gọn gàng hơn.

Cách cắm dây vào các port: luồn dây qua trước với phần chùng nhiều hơn mức cần thiết rồi cắm vào. Sau đó kéo phần chùng về phía sau stand một cách nhẹ nhàng. Bán kính uốn sẽ không thành vấn đề với cáp Ethernet tiêu chuẩn.

Có nhiều phiên bản model khác nhau.

M4 Thread Cut: bạn cần có taro M4 (Metric) hoặc taro #6-32 (Imperial), hoặc dùng vít gỗ đầu chìm Countersink 4mm (vít gỗ 3.5mm cũng có thể dùng, nhưng phần bám không nhiều nên nhớ cẩn thận).

M4S Inserts: cần loại insert M4 ngắn, dài tối đa 4mm như loại này: https://www.3djake.at/ruthex/gewindeeinsatz-m4s-50-stueck

M4 Force fit: đúng như tên gọi, phụ thuộc vào setting và filament của bạn thì độ “ép vào” hiệu quả tới đâu. (Có thể làm tách layer hoặc tuôn ren lỗ, nhưng nếu làm cẩn thận thì trước đây mình dùng đa phần vẫn ổn.)

M4 with Nuts: cần ê-cu M4 loại thường, hoặc tốt hơn là ê-cu M4 dạng dẹt.

Mình dùng M4 Thread Cut.

Với các tuỳ chọn M4, mình khuyên dùng 4–5 con vít đầu chìm Countersink M4x6mm hoặc 8mm (loại 8mm sẽ lòi ra phía sau).

Bạn cũng có thể dùng bộ mounting hardware đi kèm theo máy, nhưng chúng sẽ khá dài.

Nếu dùng vít gỗ 3.5mm hoặc 4mm, mình khuyên bạn cắt/bẻ bỏ phần mũi nhọn của vít trước.

Cài đặt (Settings):

• In nằm nghiêng, dùng brim 5–10mm
• Chỉ cần support ở các phần overhang rõ ràng 100%, không cần ở các mặt vát 45°

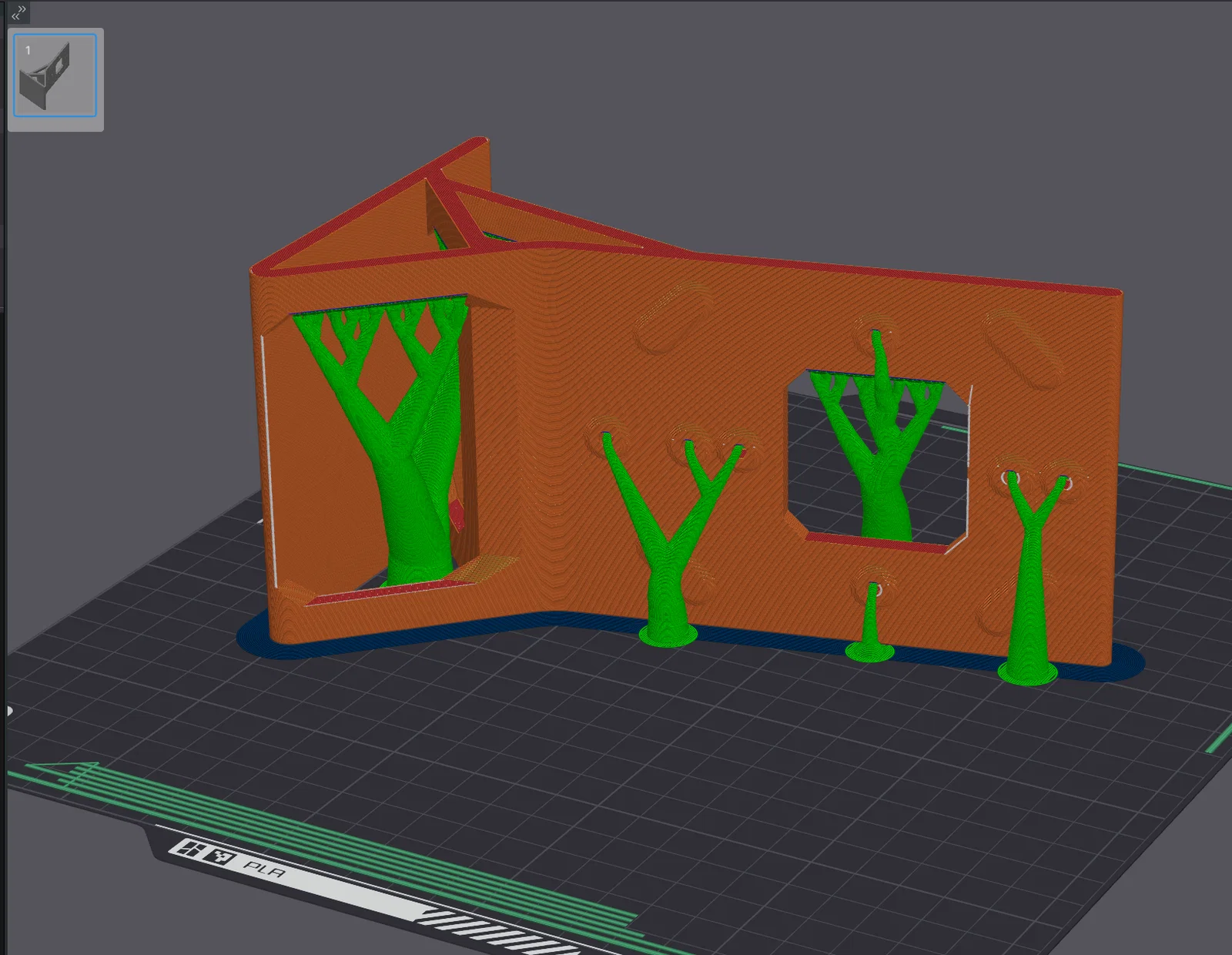

• Mình khuyên dùng tree supports với threshold angle 35–40° như hình
• Nozzle 0.4mm
• 4 perimeters (khuyến nghị cho mọi phiên bản)
• Layer height 0.2mm
• 25% Gyroid infill (khuyến nghị)

Chúc bạn in vui vẻ!
