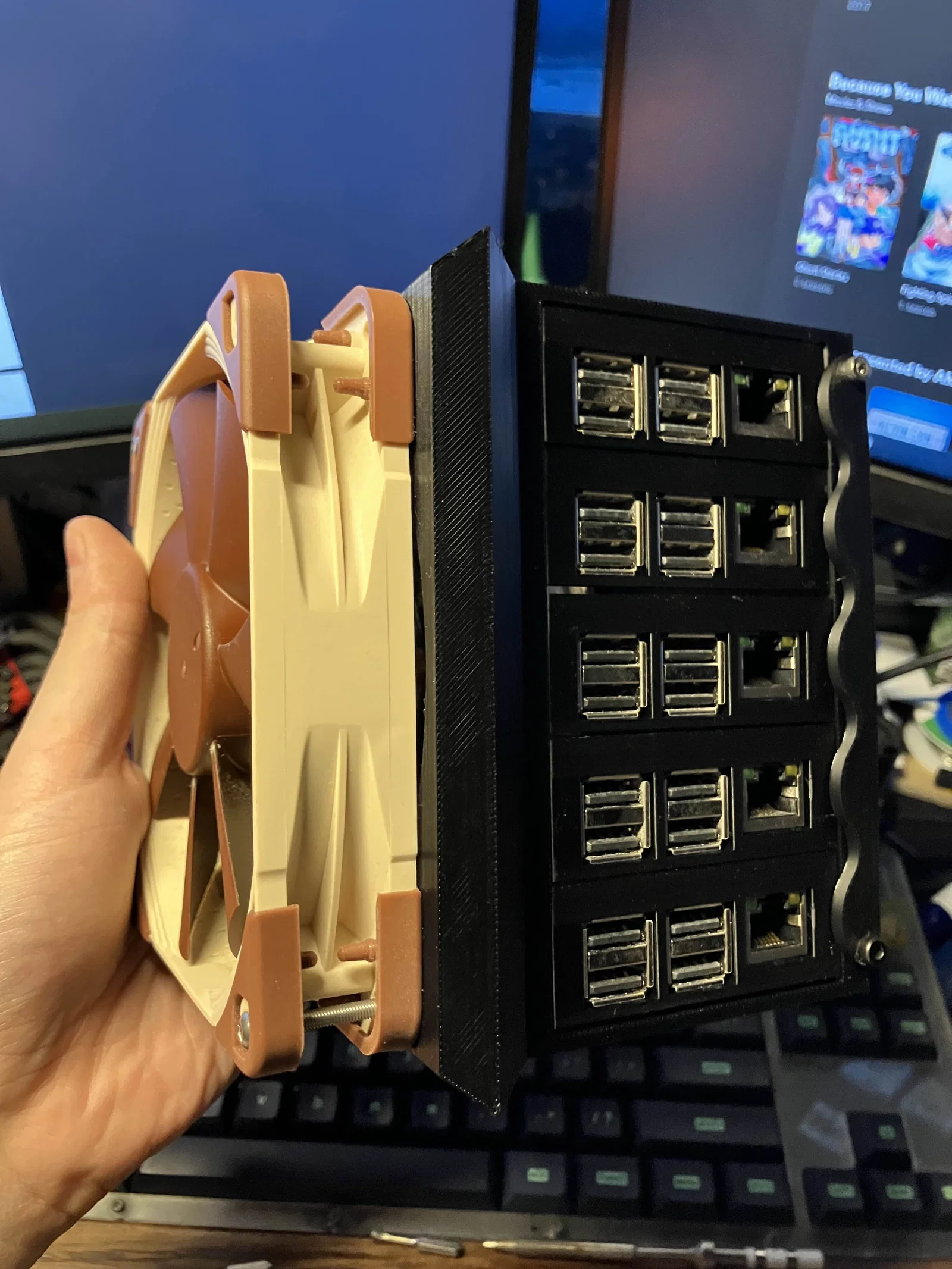

Vỏ cluster Raspberry Pi 5 node kèm ngàm gắn quạt 120mm

hướng dẫn in:

• Không cần gì đặc biệt về print settings.
• Paint supports ở mặt đáy của khung vỏ (case frame) tại những chỗ bị treo/không được đỡ.
• In 1 khay (tray) cho mỗi node mà bạn định lắp.

bill of materials:

• Mỗi node: 4x heat-set inserts M2x3x3.5 và 4x ốc M2x4 (nếu bạn “chơi ngông” chỉ bắt 2 con ốc vào món vuông có lỗ ở 4 góc thì giảm còn 2 cái mỗi loại)
• Cả cụm (cluster): 6x heat-set inserts M3x3 (phe “chơi ngông”: 4)
• 2x ốc M3x8 để giữ thanh chặn (hold-down bar)
• 1 quạt 120mm; loại dày 15mm hoặc 25mm đều dùng được
• 4x ốc M3x(độ dày quạt + 5mm) để bắt quạt (phe “chơi ngông”: 2)
• Tối đa 5x Raspberry Pi, tùy bạn muốn gắn bao nhiêu

hướng dẫn lắp ráp:

1. Với mỗi node bạn muốn lắp:
   1. Lắp 2 hoặc 4 heat-set M2 vào một khay (tray).
   2. Luồn Raspberry Pi qua mặt nạ (faceplate) của khay.
   3. Bắt cố định vào khay bằng 2 hoặc 4 ốc M2.
2. Lắp 2 hoặc 4 heat-set M3 vào bên trái của vỏ (case).
3. Gắn quạt case 120mm bạn chọn vào bên trái của vỏ bằng ốc M3x30. Bên trái phẳng hoàn toàn nên quạt sẽ không “kín” lắm; nếu bạn thật sự quan tâm chuyện đó thì cân nhắc chèn thêm một miếng gioăng cao su dưới quạt.
4. Lắp 2 heat-set M3 vào mặt trước của vỏ.
5. Lắp tất cả các node đã ráp ở bước 1 bằng cách trượt chúng vào theo từng ray trong vỏ cho tới khi chạm điểm dừng. Nhớ canh để phần cuối mỗi node được giữ dưới cái gờ chặn hình tam giác (triangular hold-down) ở phía sau. (Nếu không thì cũng không sao quá, nhưng node đó sẽ lỏng và lắc một chút)
6. Lắp thanh chặn (hold-down rail) bằng cách bắt nó vào 2 heat-set ở mặt trước bằng ốc M3x8.
