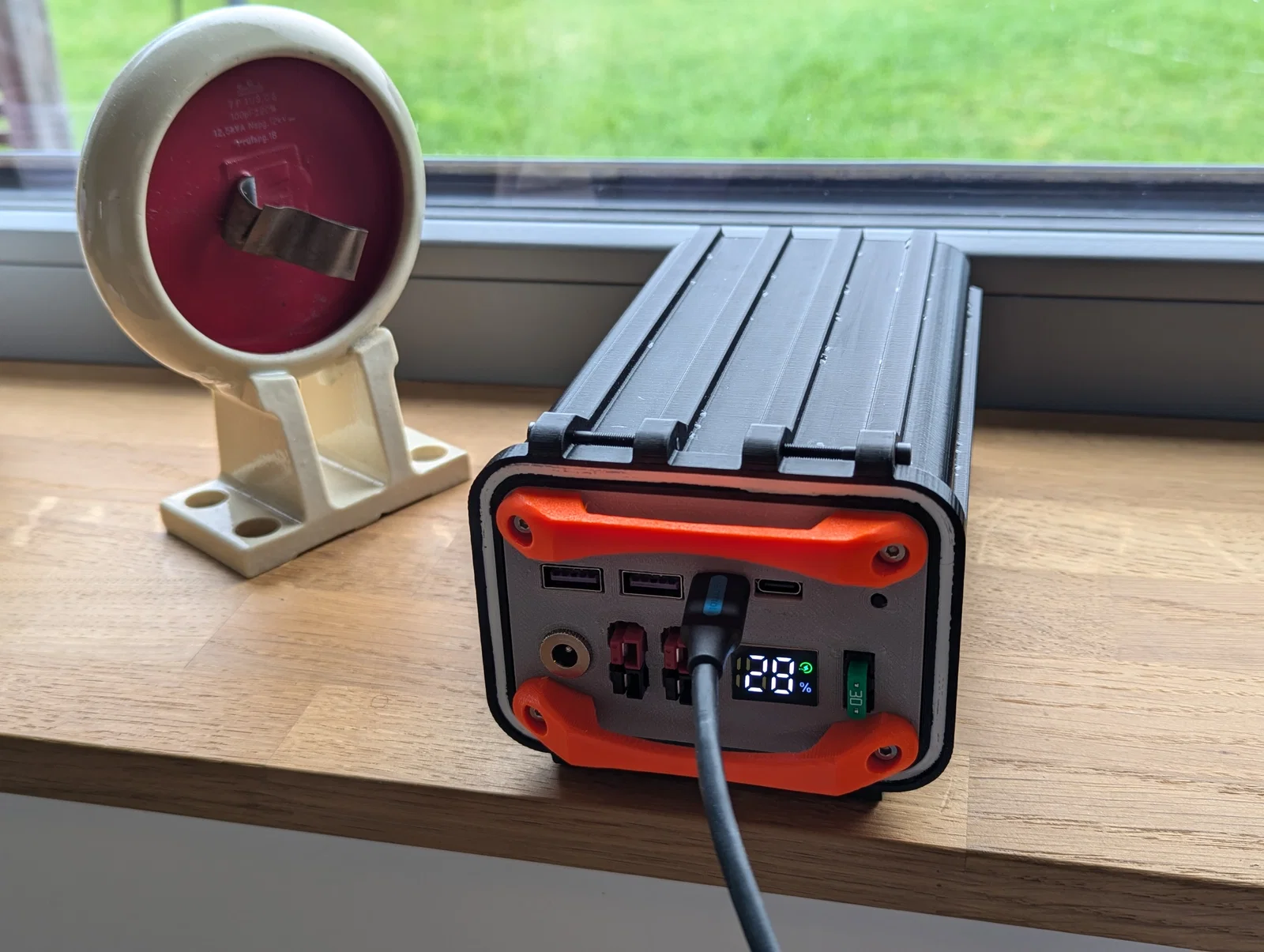

Pin sạc dự phòng di động 12V (4S LFP 128 Wh) sạc/xả USB

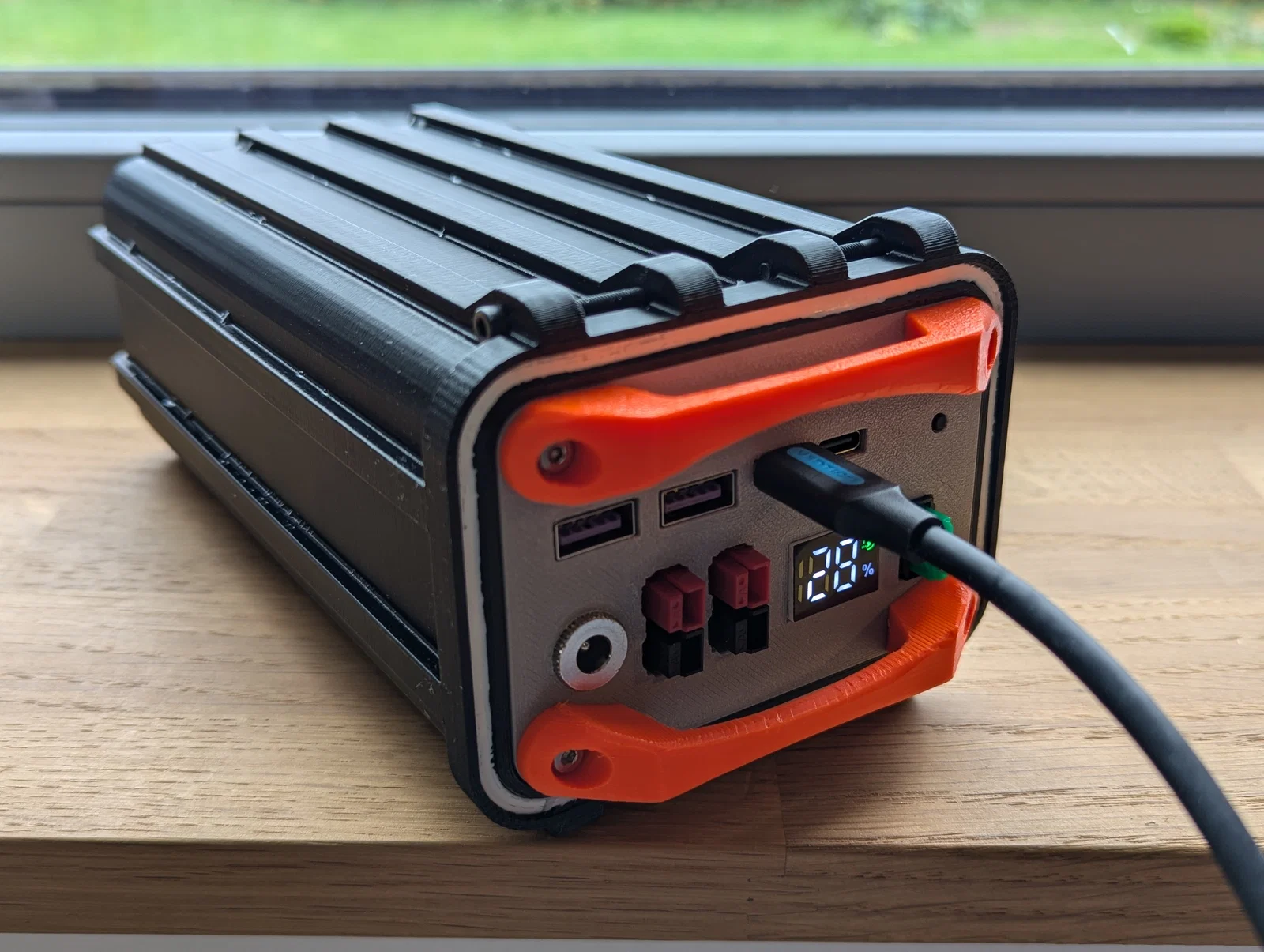

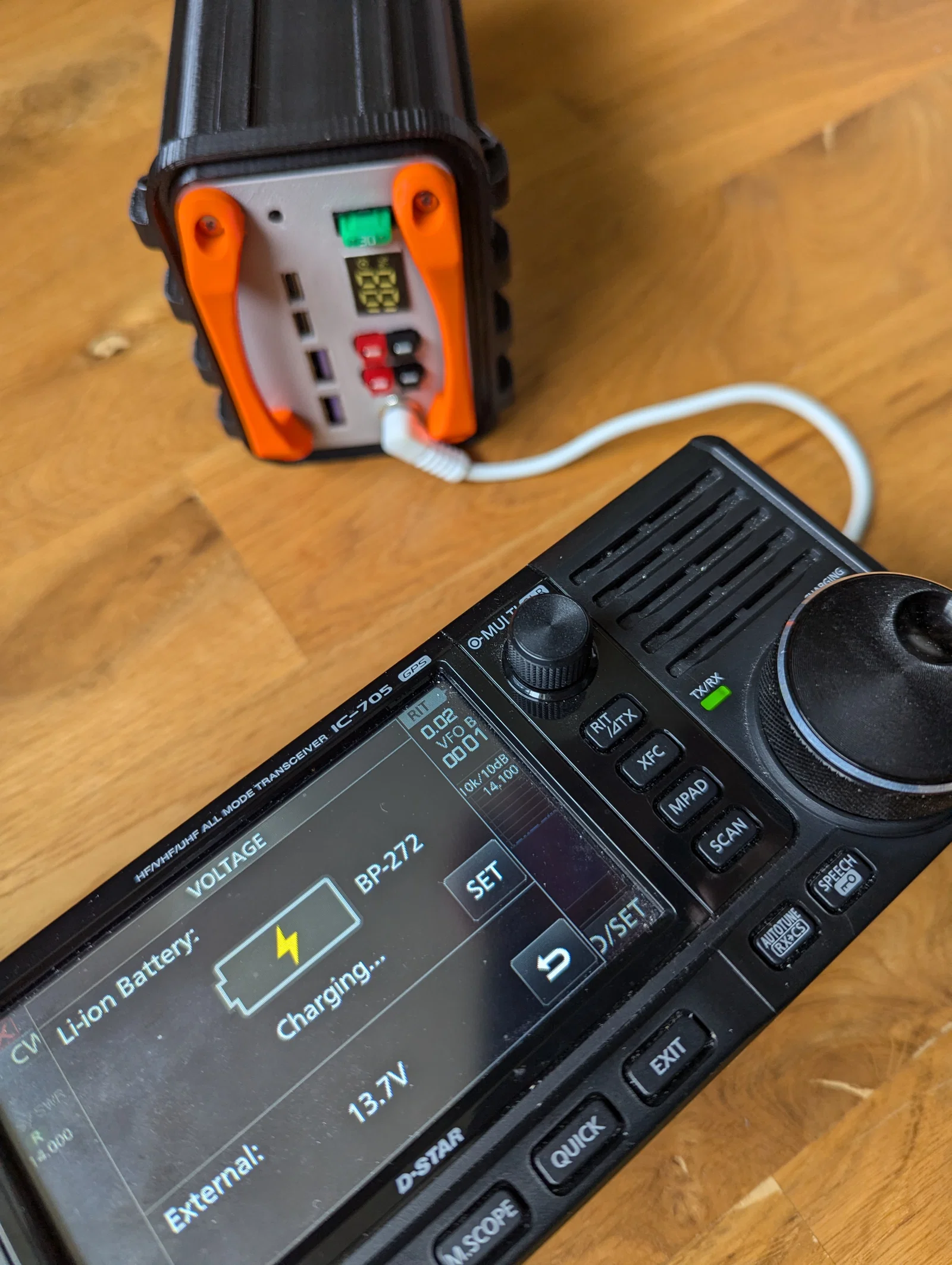

Hộp nguồn dã ngoại 12V dùng pack 4S LiFePO4 (128 Wh), có module USB QC/PD cho sạc và xả. Phù hợp chạy TRX/hamradio và các thiết bị USB, kèm BOM chi tiết (PowerPole, cầu chì, jack DC, dây).
8.8K
Lượt Xem
341
Lượt Thích
510
Lượt Tải
Cập Nhật Apr 18, 2026
Mô tả
Remix từ ý tưởng gốc của OK1BT @yourmum_52499 TNX!
Test xả 100W
BOM

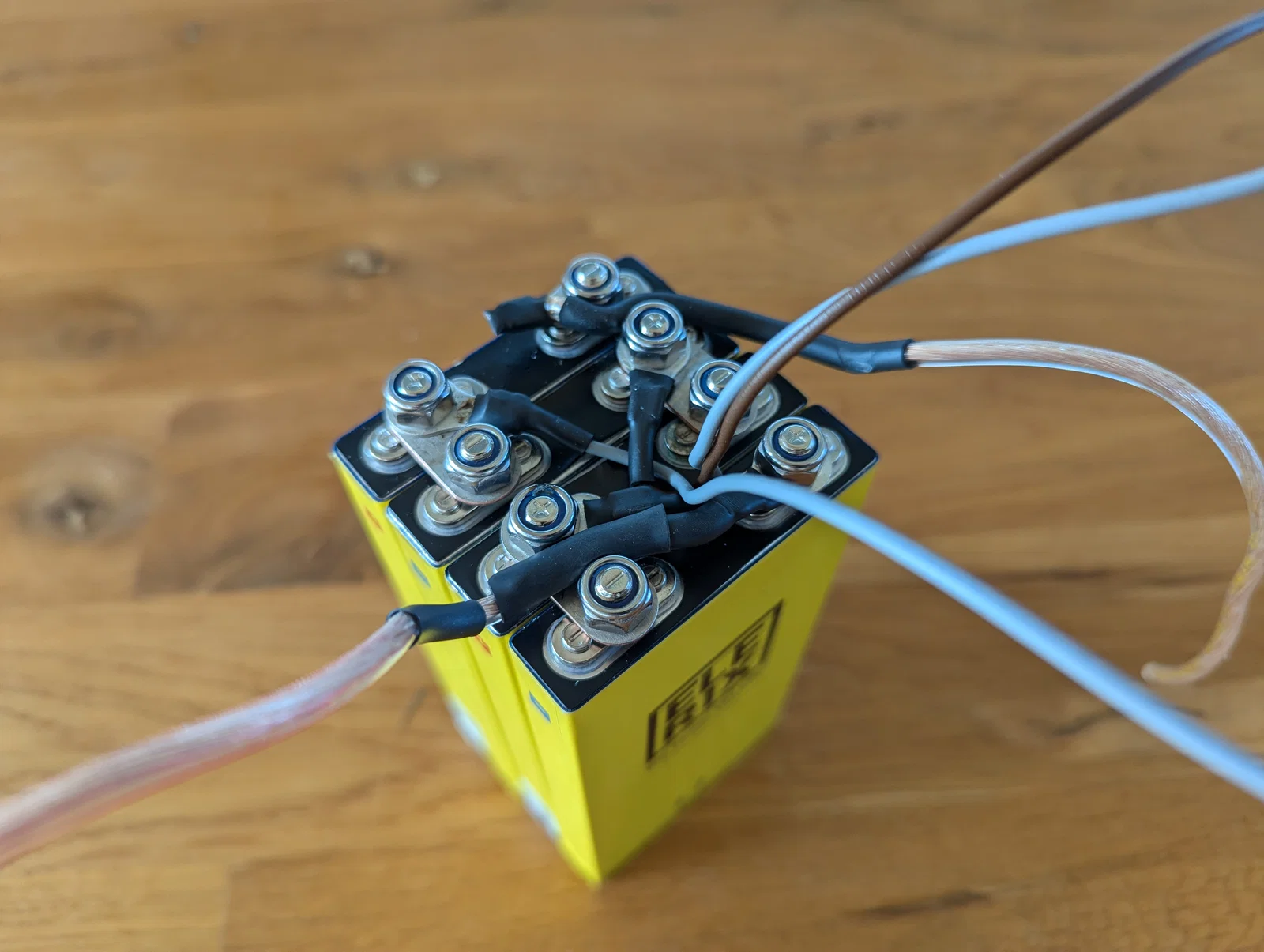

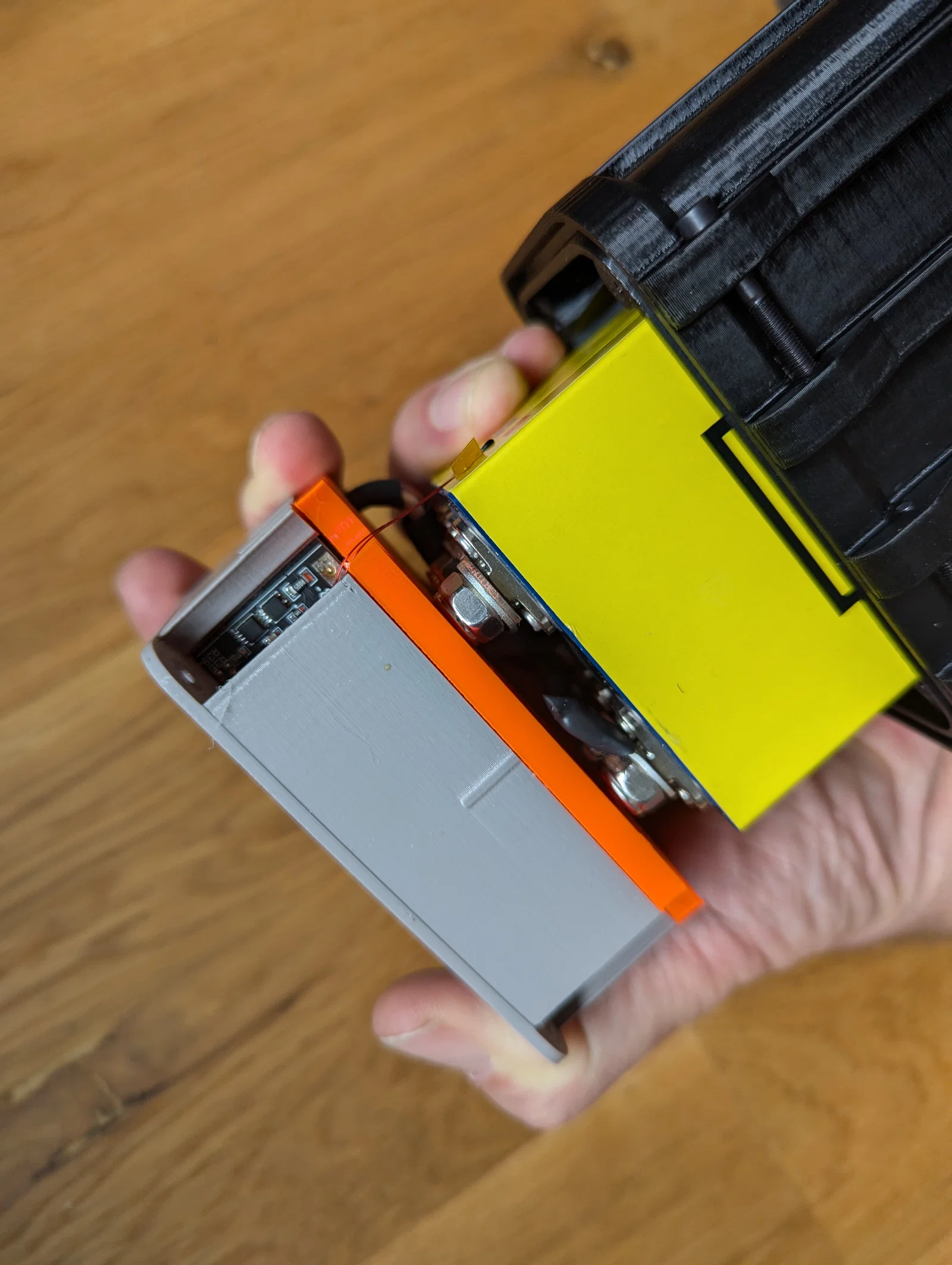

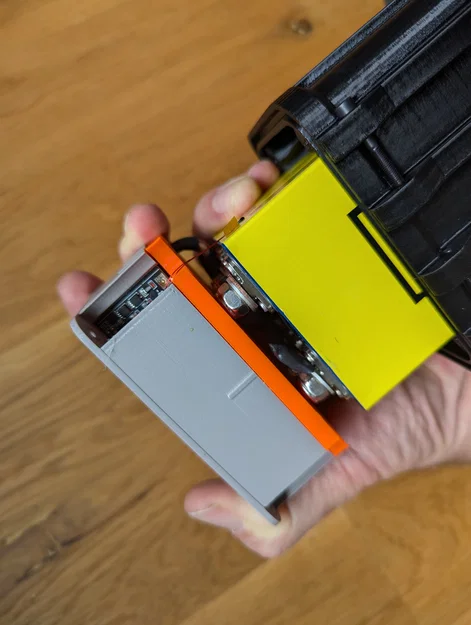

- 4x pin LiFePo4 10Ah [1] hoặc [2]
- Dùng theo hướng đặt cực/terminal ↑UP

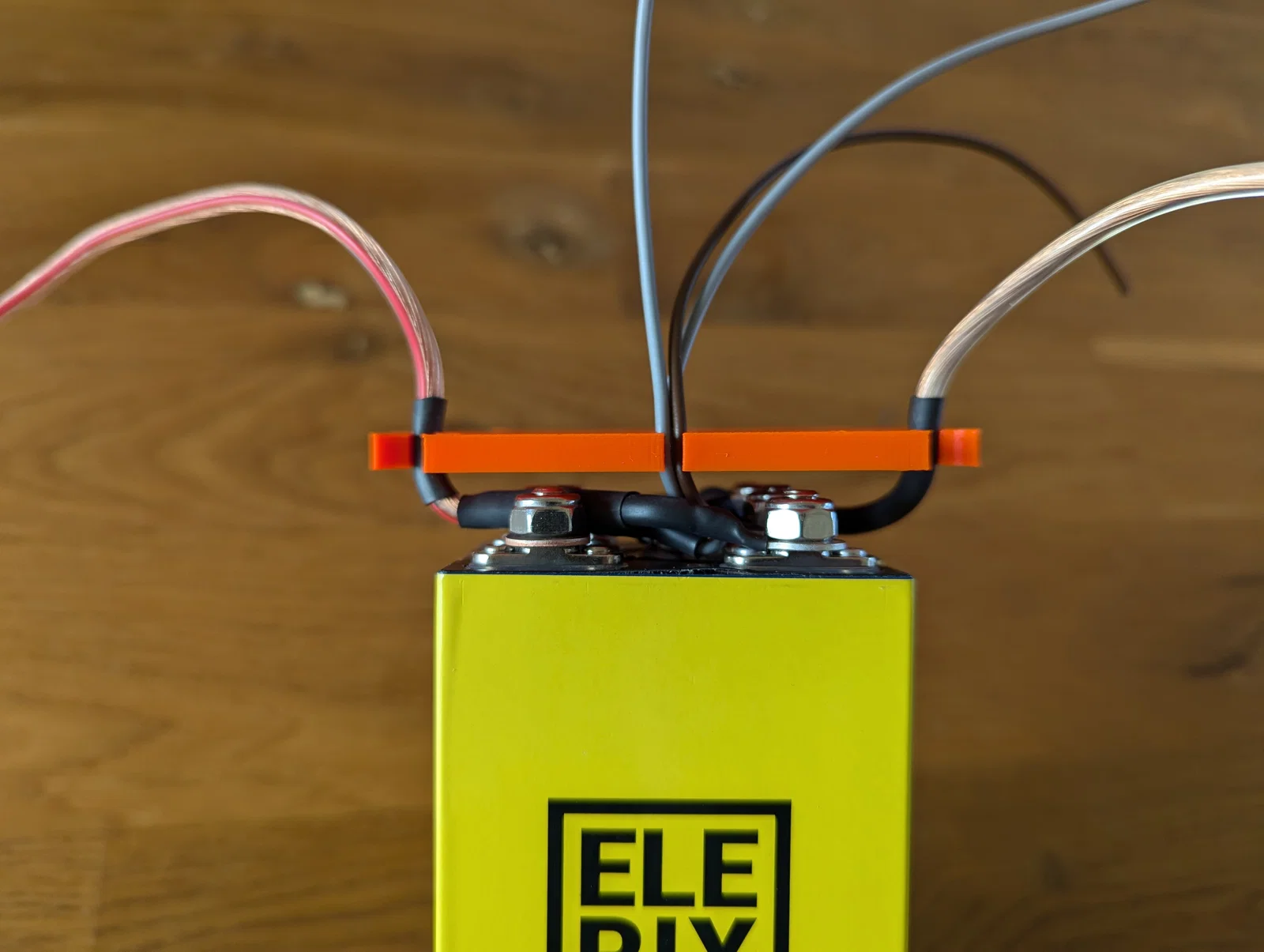

- 3x cáp ngắn
- 8x ê-cu M6
- 8x cos tròn/cable eye M6

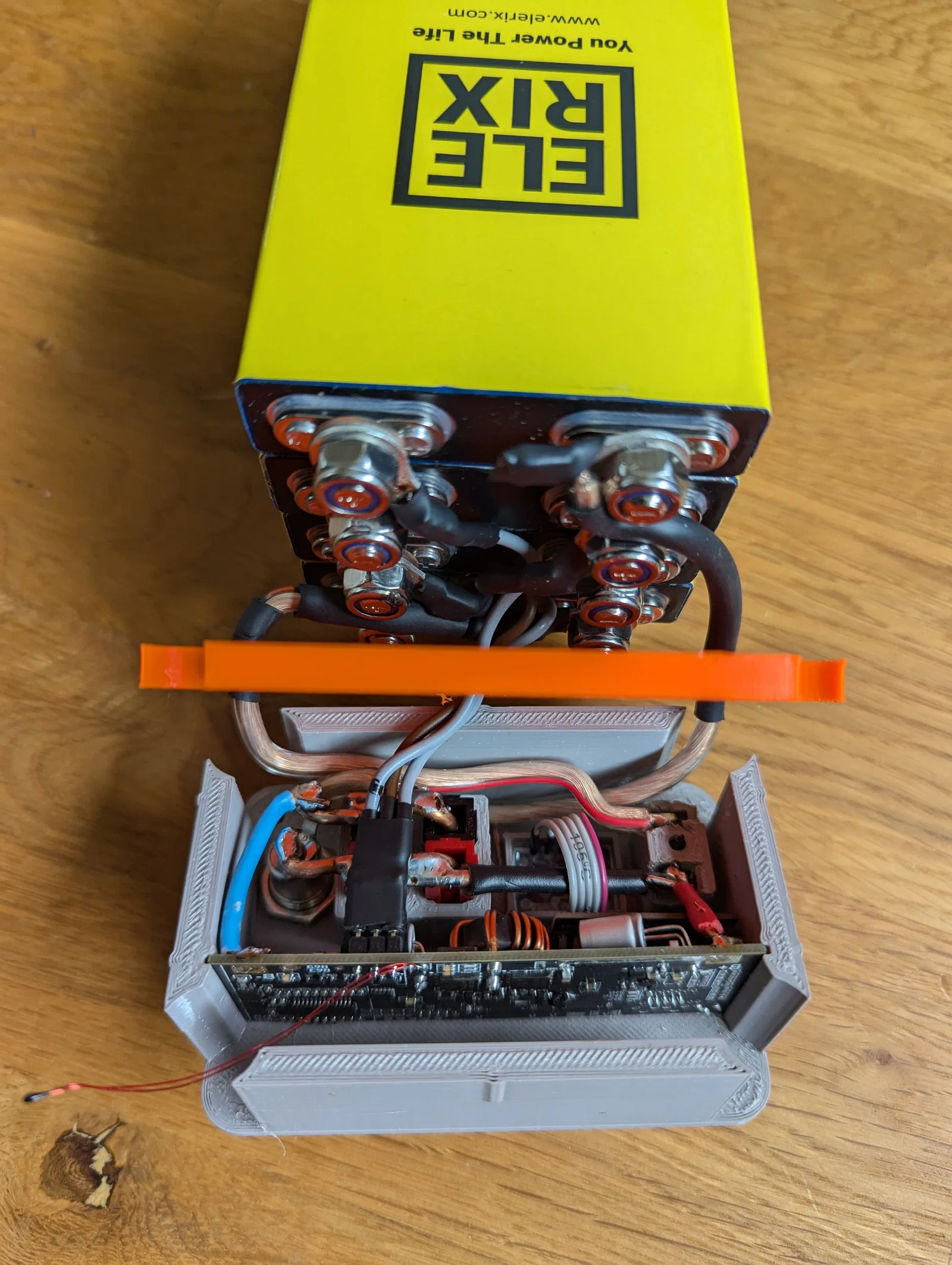

- 1x module QC4.0 QC3.0 PD 5A 100W [1] hoặc [2]
- QUAN TRỌNG!
- Kiểm tra coi trên board có đúng loại chip bảo vệ pin BM3451BHDC-T28A cho LiFePo4 hay không
- Kiểm tra lại giá trị điện trở (resistor) dùng có đúng không.
- Điện áp ngõ ra âm (negative output voltage) phải nối vào Pin C- (điều khiển xả quá mức/underdischarge control, bảo vệ dòng/current protection)

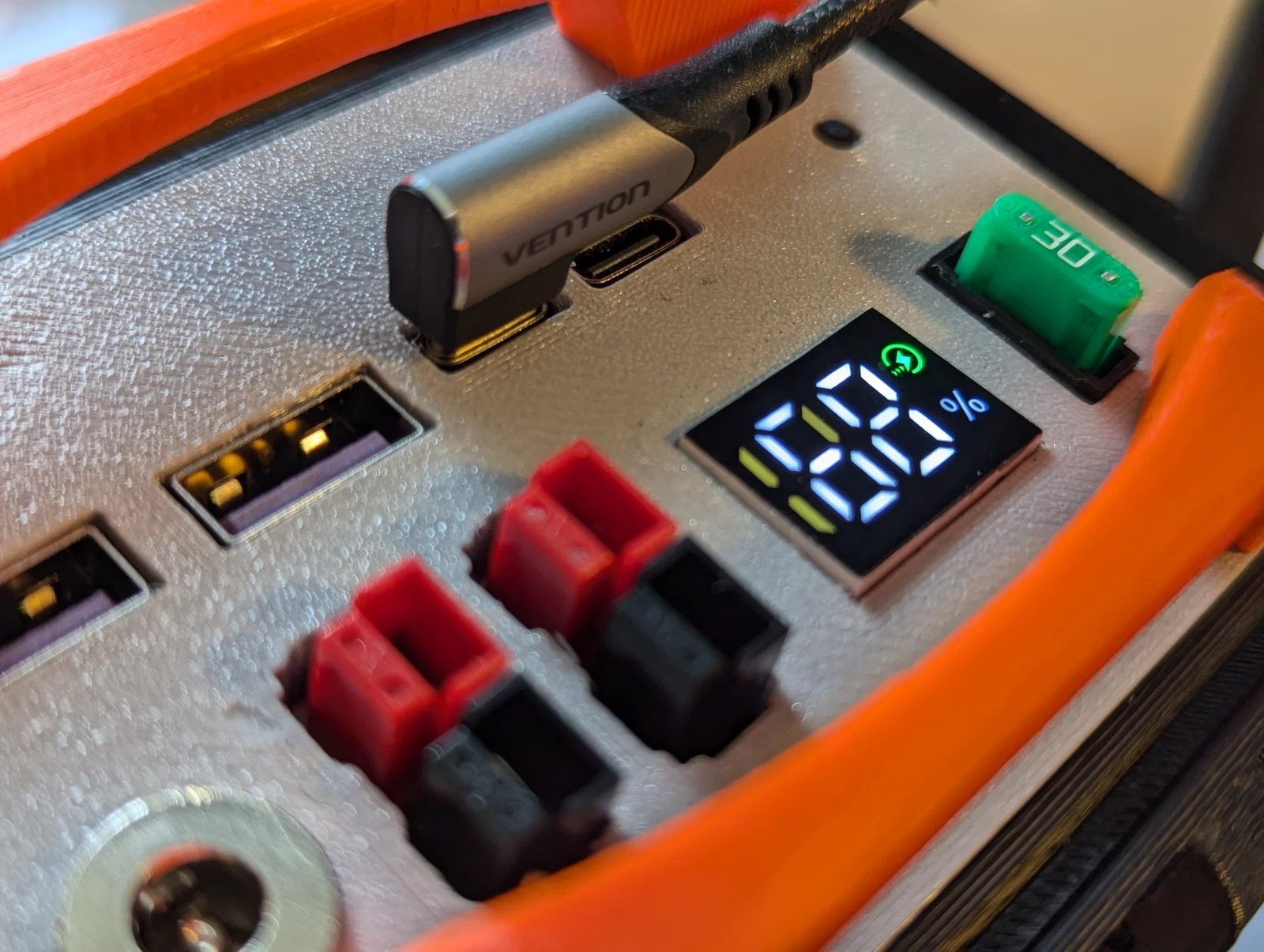

- 1x jack DC
- 4x terminal PowerPole 30A
- 2x PowerPole màu đen
- 2x PowerPole màu đỏ
- 1x đế cầu chì
- 1x cầu chì 30A
- 530g sợi PETG đen
- 0,5m FILAFLEX 60A
- 8x vít M3 x 30mm đầu Allen
- 4x vít M3 x 15mm đầu Allen
- một ít dây 1,5mm2 + 0,5mm2
