Giá đỡ điện thoại trên taplo cho Chevrolet GMC Truck (Drop-in Modular)

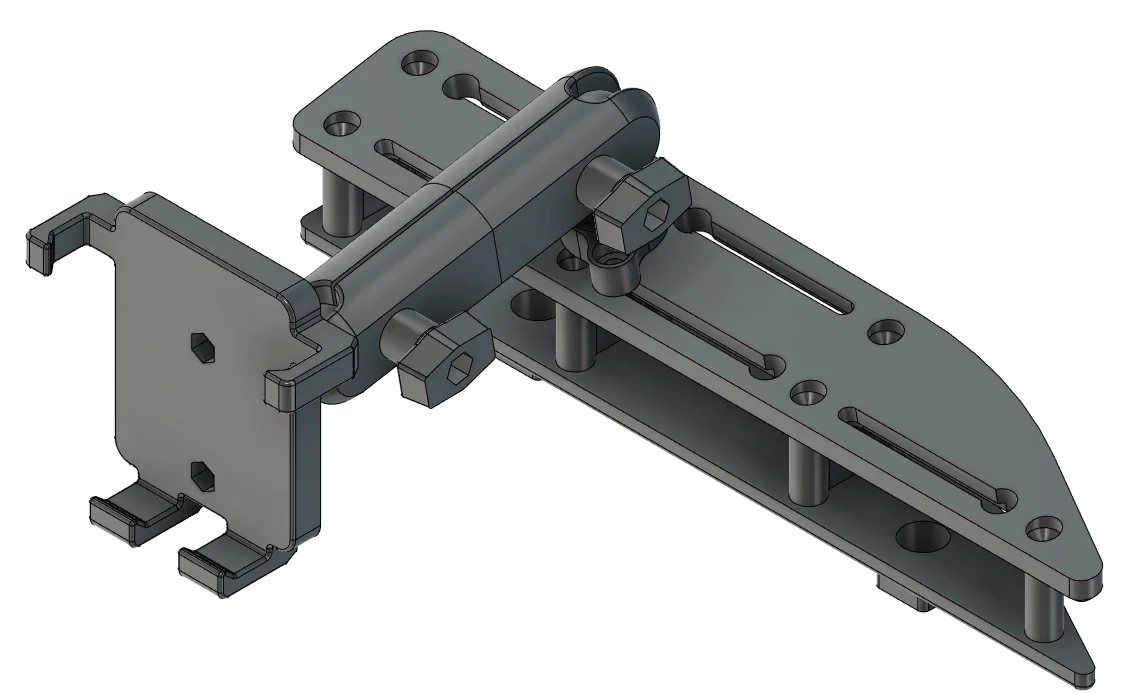

Bộ mount taplo dạng modular “drop-in” cho xe bán tải Chevrolet và GMC đời 2024+ với màn hình cảm ứng 13.4". Cần thêm phần cứng để lắp ráp (xem BOM bên dưới). File .f3d đi kèm là parametric, cho phép nhập kích thước điện thoại và chiều dài tay đỡ mong muốn (vào MODIFY→CHANGE PARAMETERS). File STL của ngàm giữ điện thoại được thiết kế theo kích thước iPhone 15 Plus có ốp.

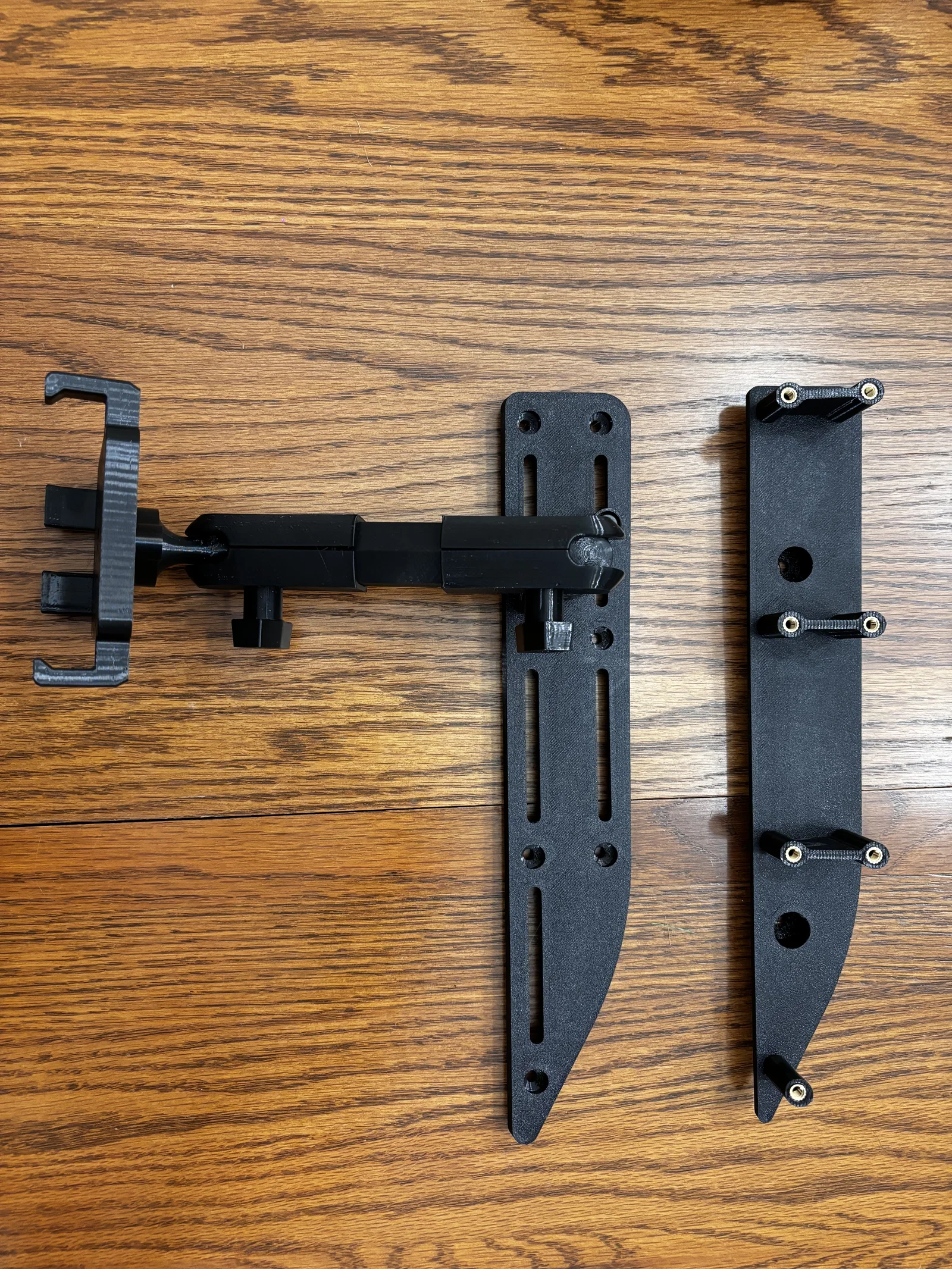

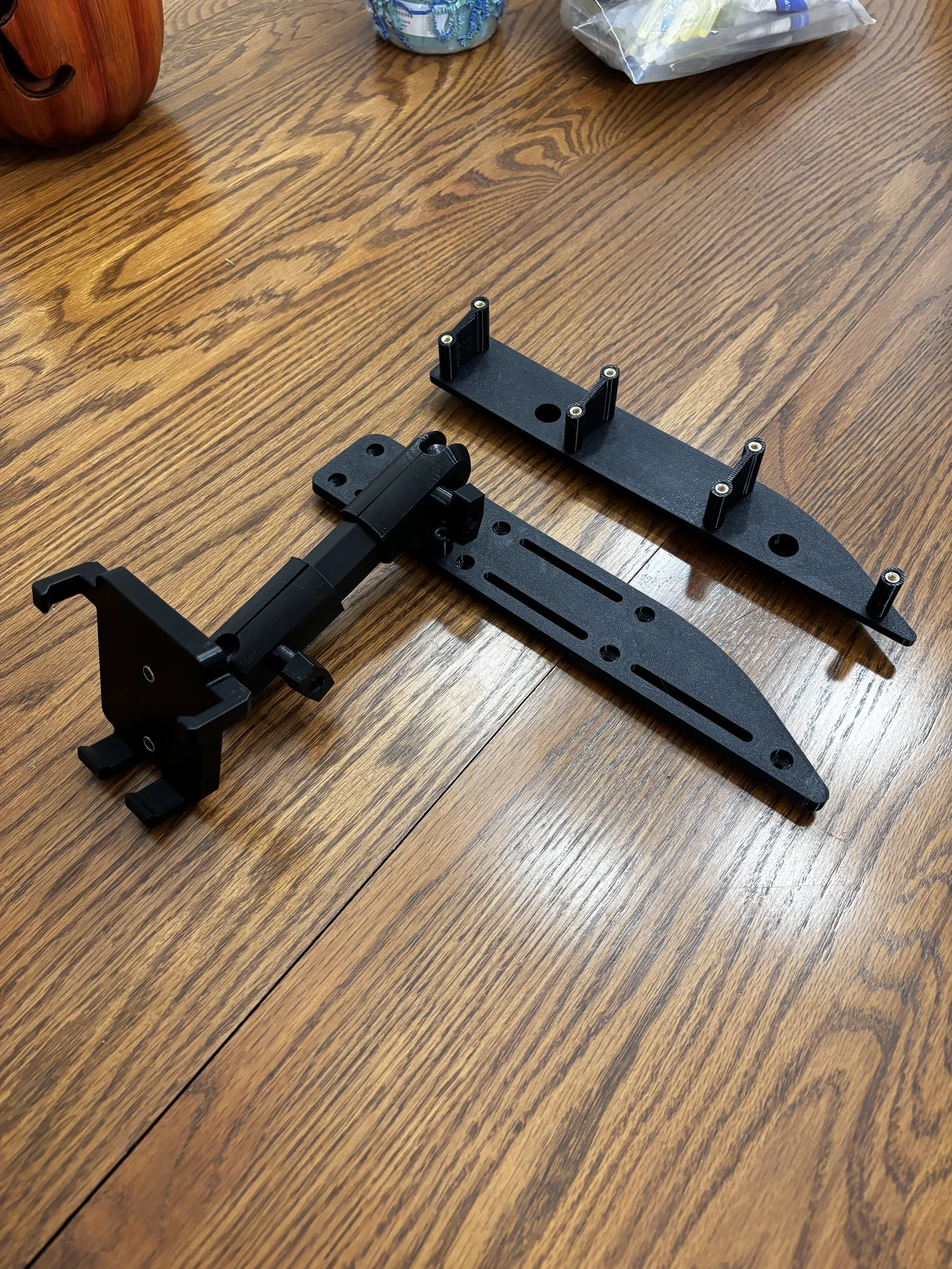

Lắp tất cả các brass threaded heat set inserts (7xE) vào 4 miếng support (3 miếng đôi, 1 miếng đơn).

Lắp các support lên phần base bằng (7xF).

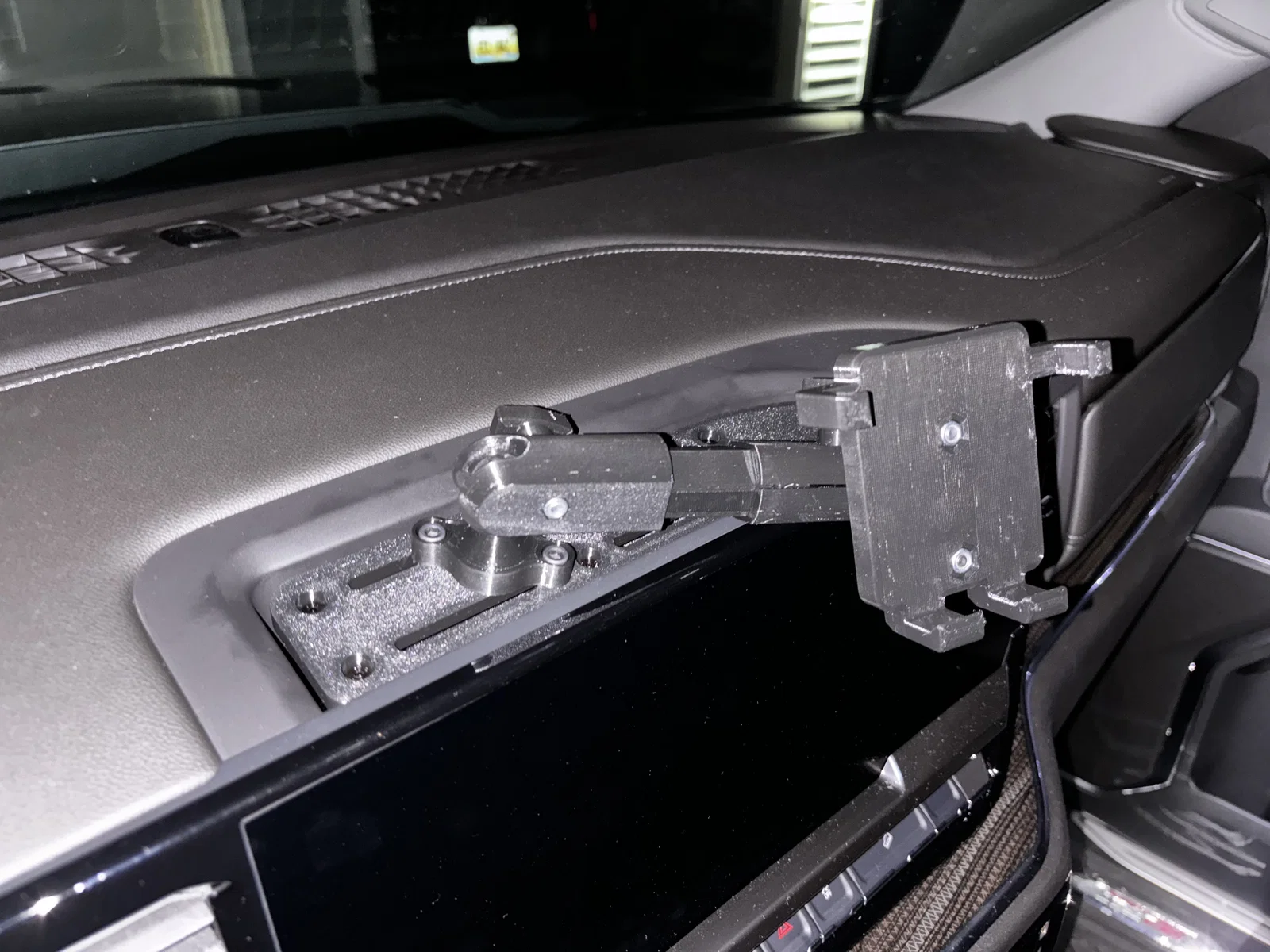

Lắp base vào hộc (pocket) trên taplo. Khi lắp cần tháo (2) con vít ở các hốc trên hộc taplo. Thả (drop) base vào vị trí rồi dùng lại (2) con vít vừa tháo để cố định.

Lắp tấm top mount plate lên các support của base đã gắn sẵn bằng (7xF).

Gắn (1) ball mount lên top mount plate bằng (2xA) và (2xC).

Gắn (1) ball mount vào ngàm giữ điện thoại bằng (2xA) và (2xB)

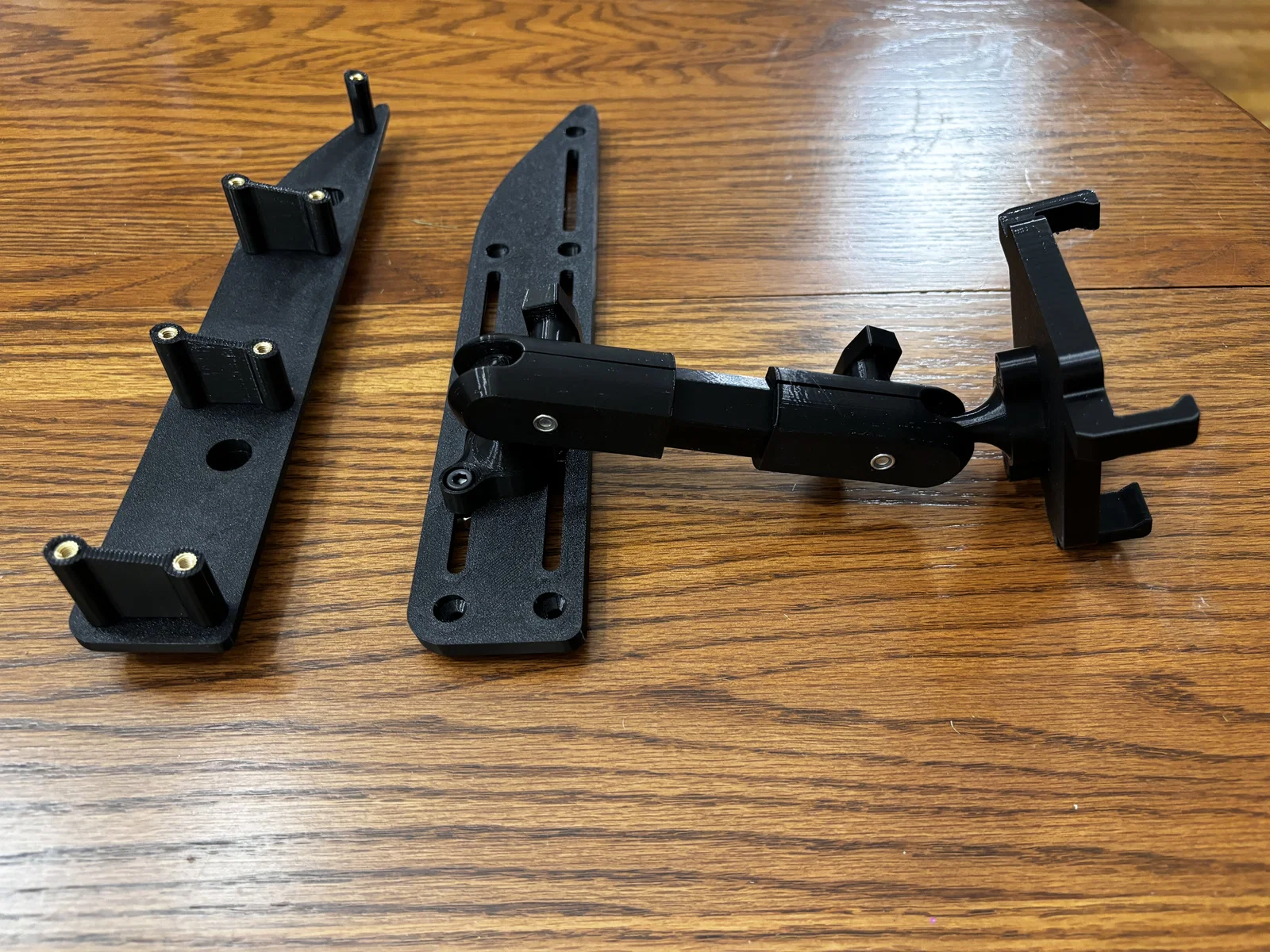

Lắp (4) ball clamp, thumb screw và tay đỡ (mount arm) vào các ball mount trên ngàm điện thoại và trên mount plate. Dùng (2xA) và (2xD) với thumb screw để siết chặt tay đỡ tại vị trí mong muốn.

BOM:

A - (6) - Đai ốc tự hãm Nylon M5 (M5 Nylon lock nuts)

B - (2) - Ốc M5 x 0.8 x 12mm đầu trụ lục giác chìm (socket head cap screws)

C - (2) - Ốc M5 x 0.8 x 14mm đầu trụ lục giác chìm (socket head cap screws)

D - (2) - Bu lông M5 x 0.8 x 40mm đầu lục giác (hex head bolts)

E - (14) - Vít M4 x 0.7 x 10mm đầu bằng (flat head screws)

F - (14) - Insert đồng ren cấy nhiệt M4 x 0.7 (brass threaded heat set inserts)
