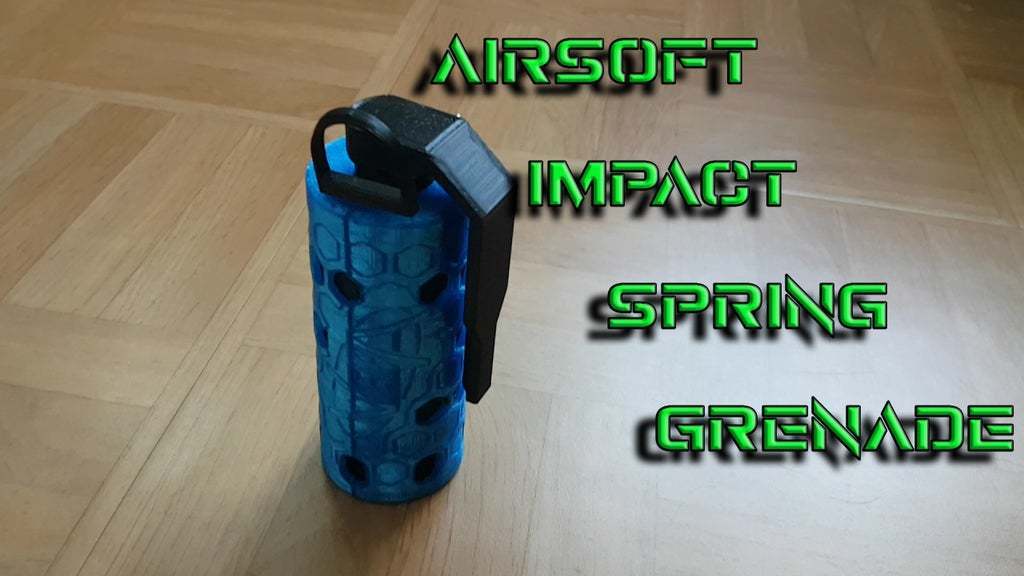

Lựu đạn Airsoft Impact Spring (không dùng trap doors)

Mục tiêu của dự án này không phải để vượt mặt mấy mẫu spring grenade bán sẵn trên thị trường, càng không phải so với loại dùng gas. Chủ yếu là để thử nghiệm ý tưởng và làm ra một airsoft spring grenade hoạt động được mà không cần dùng trap doors.

Nói vậy thôi chứ mình rất hài lòng với kết quả và háo hức chia sẻ với bạn.

Bạn có thể xem video bên dưới để biết thông số, hiểu cơ chế hoạt động và cách lắp ráp grenade.

Hiệu năng của grenade phụ thuộc rất nhiều vào lò xo. Với lò xo AEG, mình không khuyên dùng dài hơn 50mm (mình dùng lò xo stock) vì mình không thấy có lợi ích thực sự nào.
Còn lò xo trapezoidal (mid cap) thì lò xo càng xịn càng tốt. Mình dùng lò xo từ băng đạn Cyma mid cap 140bb, nhưng mình nghe Maple Leaf có bán bộ spring kit “xịn” hơn cho mid-cap tầm khoảng 15€; nếu bạn định đầu tư thì có thể cân nhắc phương án đó. Nếu bạn có dùng lò xo Maple Leaf hoặc loại nào tốt hơn, nhớ cho mình biết nha.
Với lò xo bút 4mm, miễn khoảng 4mm đường kính và nén đủ để các trap nén xuống cho BB đi qua là ổn.

Hardware cần chuẩn bị:
- 1 lò xo AEG (hoặc tương tự) cắt còn 40–50mm (độ dài tùy lực lò xo của bạn)
- 1 lò xo mid-cap (140bbs) hoặc 1 lò xo trapezoidal cắt thành 6 đoạn, mỗi đoạn 90mm
- 2 lò xo bút 4mm cắt thành 6 đoạn, mỗi đoạn 4–5mm (đừng dùng phần đầu/cuối, có thể sẽ không nén đủ=
- 13 ốc M2x8 (M2x6 cũng dùng được nhưng mình thích x8 hơn)
- 1 khóa lục giác 1.5mm dùng làm chốt (pin) hoặc bạn có thể dùng món khác thay thế

Mình đã chừa tolerance tổng thể 0.3mm giữa các chi tiết, nhưng có thể vẫn cần chà nhám để đạt hiệu năng tối ưu. Bạn muốn BB đi qua mượt và mọi chi tiết trượt êm. Đồng thời cũng đừng để hở/rụng quá nhiều giữa các phần.

Phần skin (in TPU) là tùy chọn nhưng mình khuyến khích mạnh để tăng độ bền, vì đây là thứ bạn sẽ quăng/ném thường xuyên. Nếu bên trong có phần nào dễ gãy thì khả năng cao là piston shaft do độ dày đoạn giữa; đó cũng là một lý do mình không khuyến khích làm lò xo quá dài: dài hơn thì mạnh hơn nhưng cũng stress nhiều hơn, mà trong trường hợp này mạnh hơn cũng không cho kết quả tốt hơn.

Skin cũng để làm đẹp, nên tương lai mình muốn có thêm nhiều biến thể hơn.
Nếu bạn có ý tưởng thiết kế mà không tự dựng model được, gửi mình vài bản phác thảo với ý tưởng rõ ràng (càng có kích thước cụ thể càng tốt), mình sẵn sàng giúp bạn dựng và gắn nó vào các file STL.

Để lại góp ý và câu hỏi ở phần bình luận nha.

Fire in the hole!
