Vỏ Raspberry Pi 4 Model B (dùng quạt 120mm) - 3D Print Case

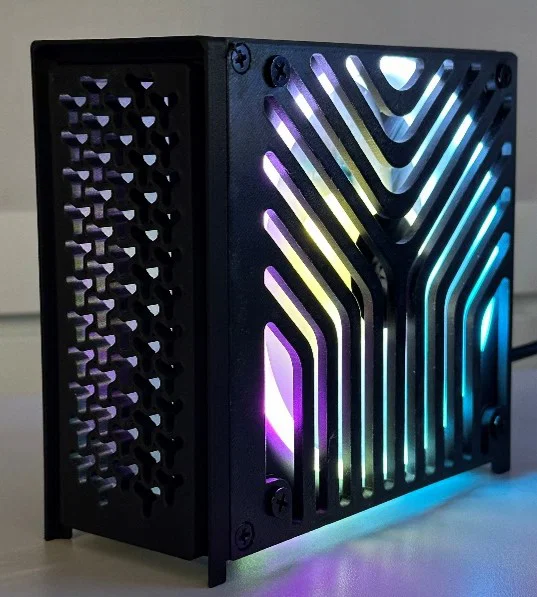

Vỏ in 3D này được thiết kế cho Raspberry Pi 4 Model B và tận dụng bất kỳ quạt 120mm dư nào bạn đang có sẵn.

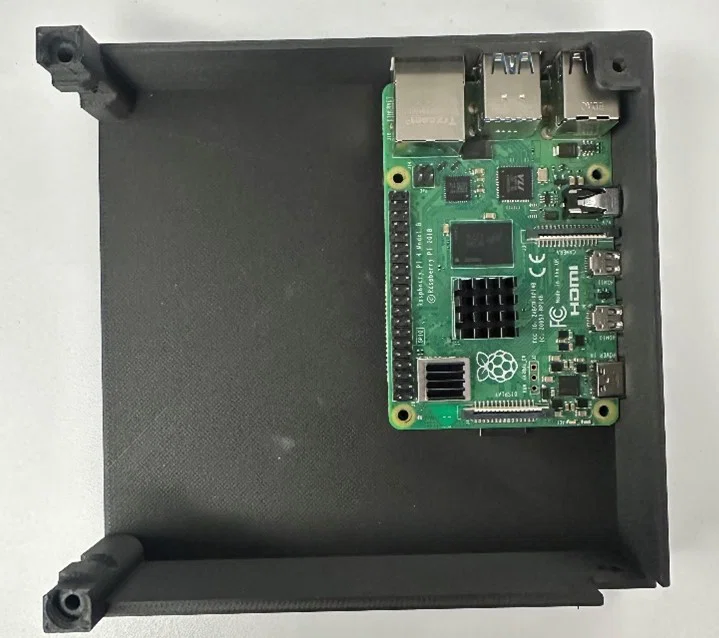

Đặt Raspberry Pi vào tấm đáy (bottom panel), đảm bảo các cổng I/O khớp vào các khe cắt. Dùng 4 ốc M2.5 để bắt cố định vào tấm đáy.

Lắp tấm mặt trước (front panel) vào tấm đáy. Các chốt (pegs) và lỗ (holes) dùng để canh cho hai phần thẳng hàng với nhau.

Lắp tấm trên (top panel) lên phần còn lại của hệ. Đảm bảo phần bậc (step) được gài vào tấm đáy, và chốt (peg) được gài vào tấm mặt trước.

Bạn sẽ cần 3 ốc radiator loại dài và 4 ốc quạt để lắp hệ. Ốc Corsair Quikturn dùng rất ổn cho các chi tiết in 3D!

Lấy 1 ốc quạt và luồn vào từ phía đáy của vỏ. Sau đó dùng 2 ốc radiator dài để bắt xuyên qua tấm mặt trước.

Trượt một quạt 120mm bạn chọn vào trong hệ.

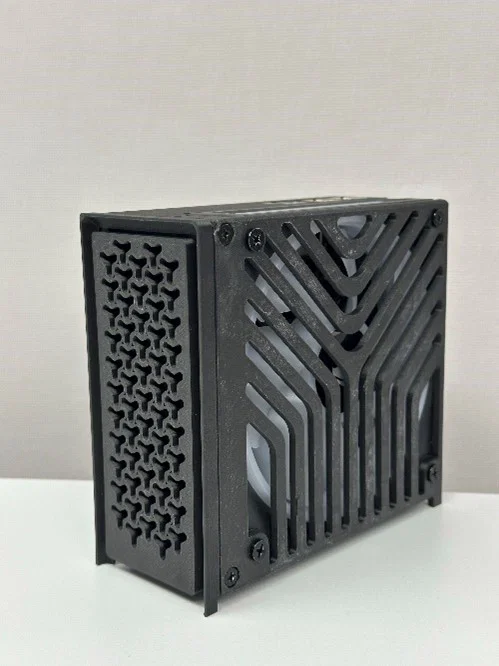

Cuối cùng, dùng 1 ốc radiator dài bắt vào lỗ góc trên bên phải. Siết phần còn lại của quạt bằng các ốc quạt.
