Giá treo cuộn filament bên hông cho Bambu Lab P1S (Side Spool Holder)
Side Spool Holder cho Bambu Lab P1S (có thể dùng tốt cho X1C). Thiết kế đẩy cuộn ra phía trước, chừa lối thao tác belt tensioner phía sau. In PLA+ không cần supports; lắp bằng ốc M3x6, ống PTFE và vòng bi 608Z.
Mô tả

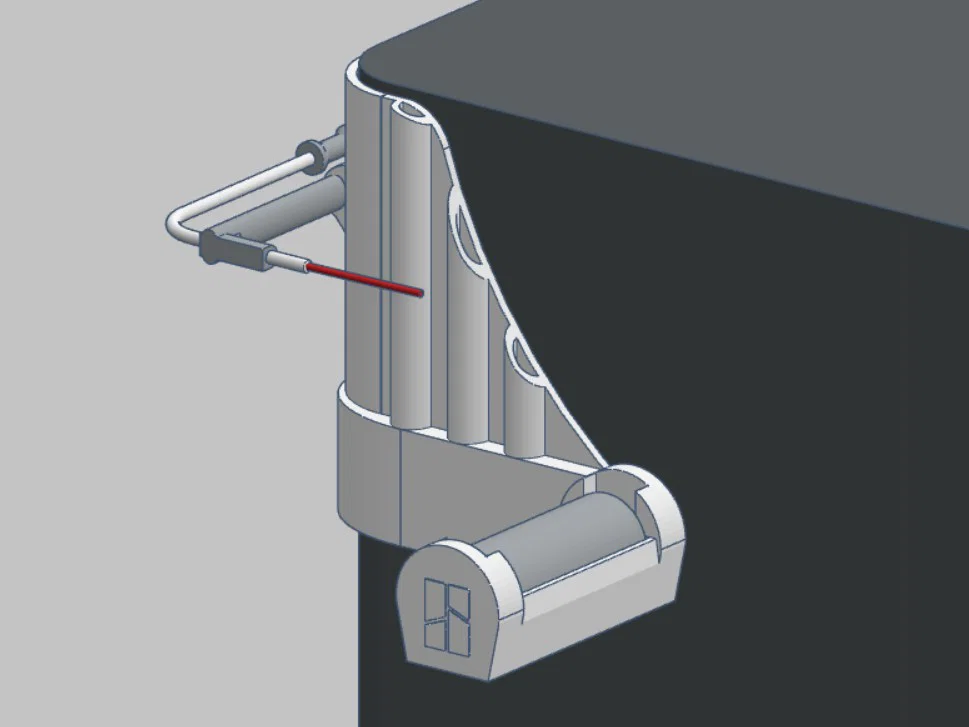

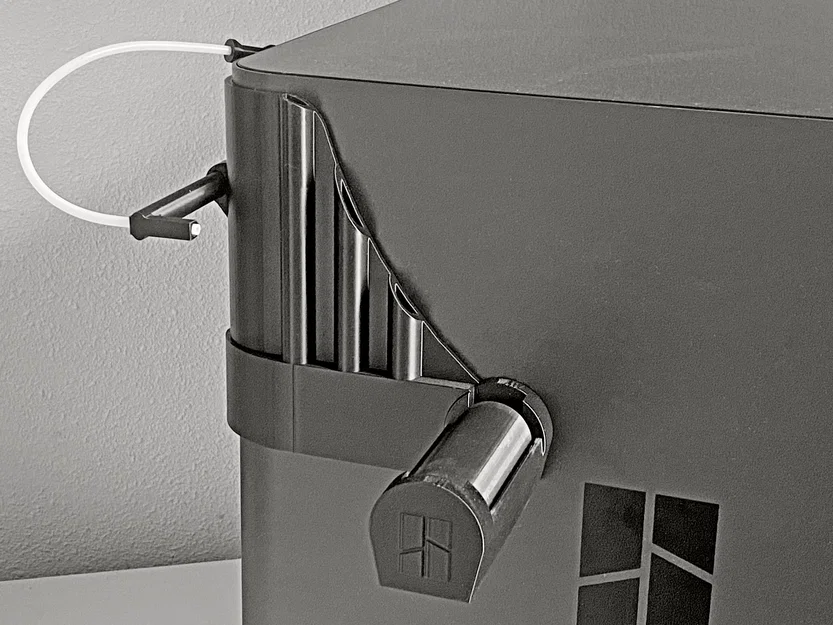

Side Spool Holder này được đưa ra phía trước máy in nhiều hơn so với đa số thiết kế khác.
Nhờ vậy bạn vẫn thao tác thoải mái với bộ belt tensioner ở phía sau máy in.
In (Printing)
Không cần supports.
Sau khi in xong phần Spool Holder thì nhớ tháo miếng anti warp oval ra.
Mình in bằng PLA+, layer height 0.2 mm.
Khối lượng 0.14 kg.
Lắp ráp (Assembly)

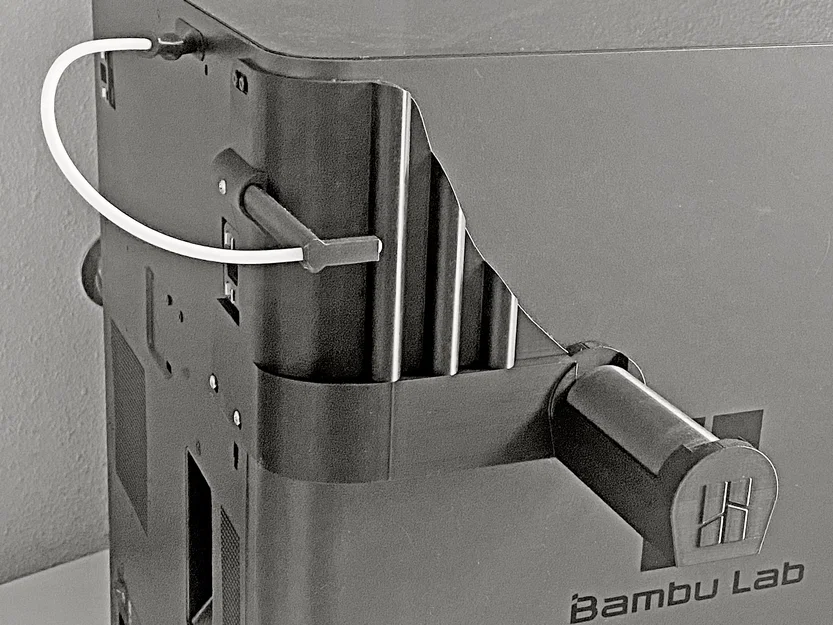

Để gắn Spool Holder vào phía sau máy in, bạn cần 4 con ốc M3 x 6 mm.

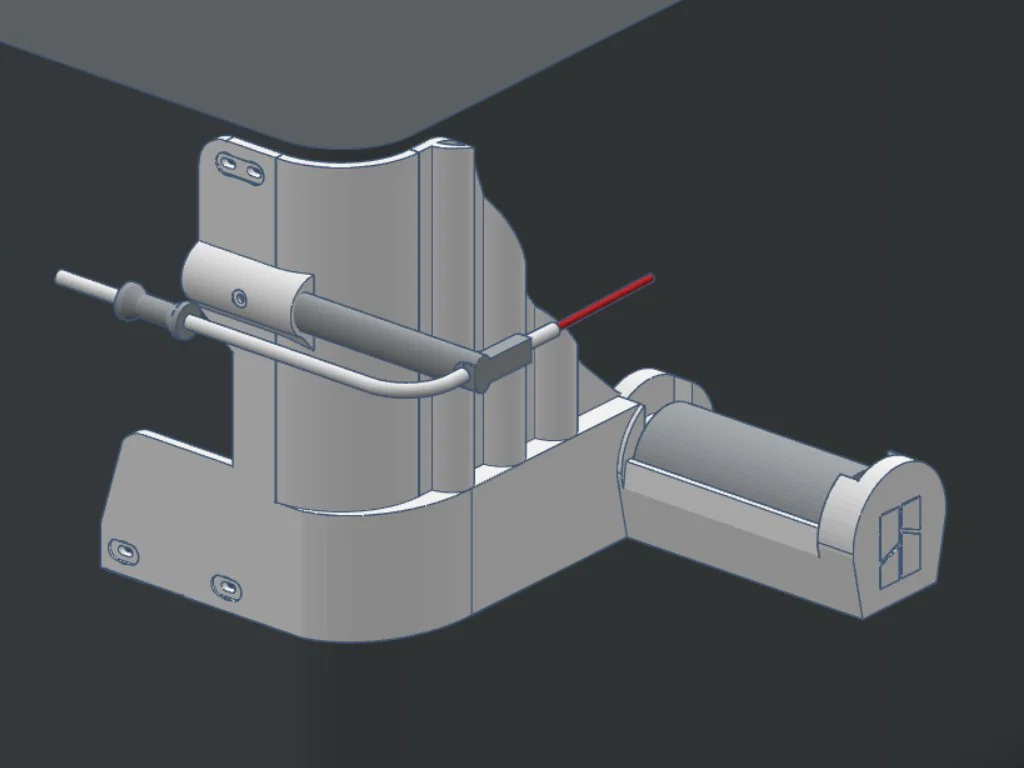

Phần PTFE Guide trượt vào phía sau của Spool Holder và có thể cố định bằng một con ốc tự ren nhỏ (self tapping screw).
Dùng 25 cm ống PTFE nối giữa PTFE Guide và PTFE Connector. Ống chỉ cần đẩy vào guide và connector là vào.
Cuối cùng cần 2 vòng bi con lăn 608Z cho phần Roller.

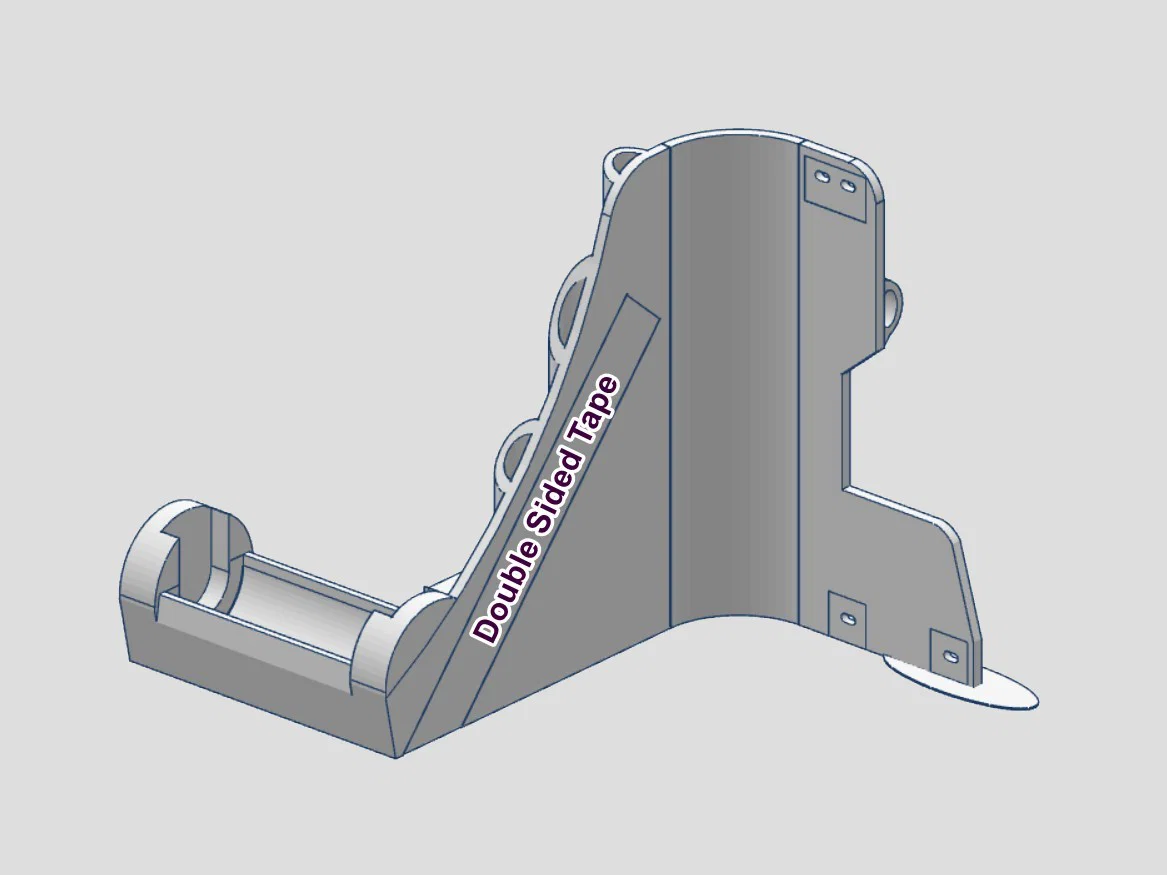

Để liên kết giữa Spool Holder và máy in chắc và ổn định hơn, bạn có thể dùng băng keo 2 mặt bản 20 mm (xem screenshot).
P.S. Trong lúc chờ giao vòng bi con lăn, bạn vẫn có thể dùng Spool Holder mà không cần gắn Roller.
