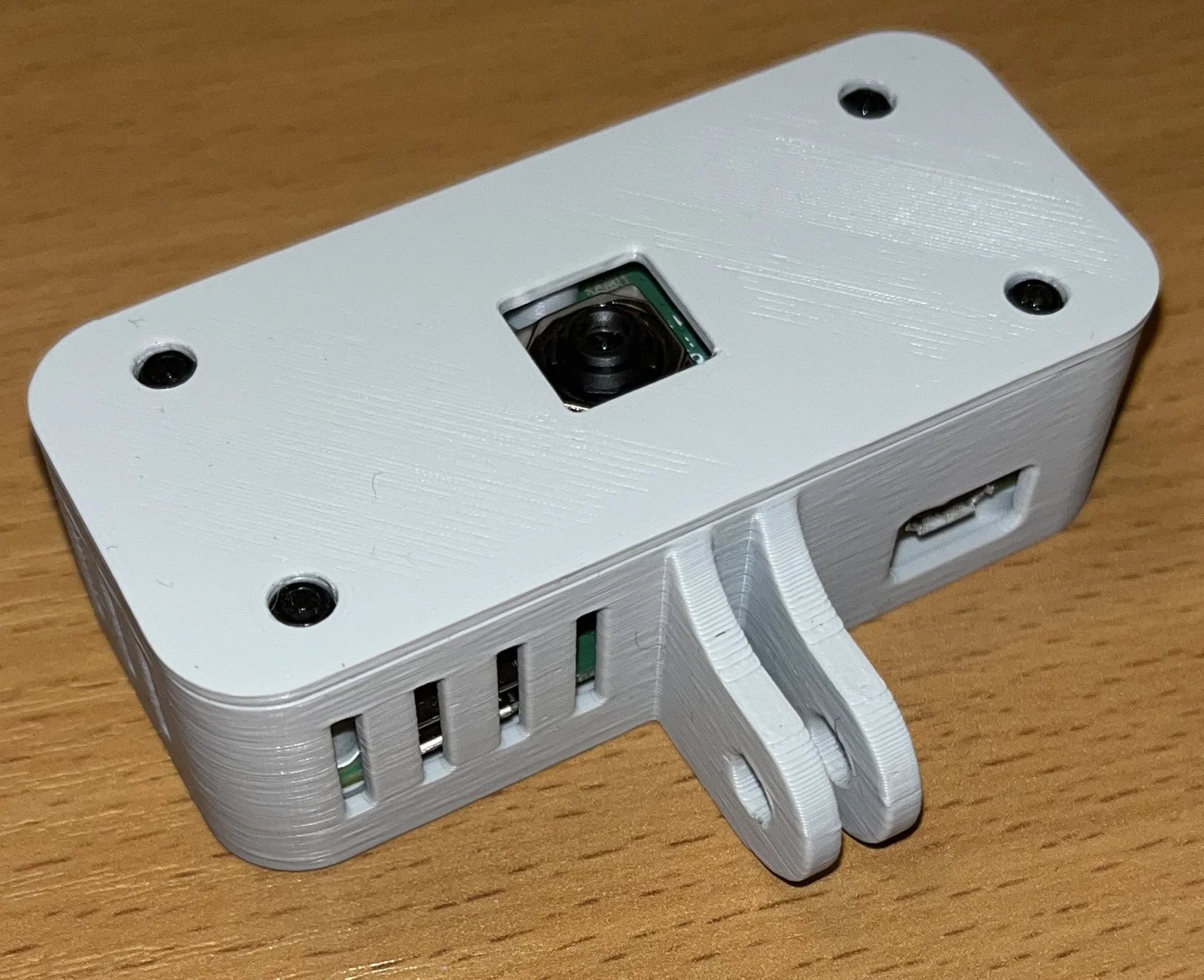

Hộp bảo vệ Raspberry Pi Zero tích hợp Camera module
Bạn đang tìm kiếm một giải pháp nhỏ gọn và chuyên nghiệp để bảo vệ chiếc Raspberry Pi Zero hoặc Zero 2 của mình khi kết hợp cùng Camera module? Mẫu case in 3D này chính là lựa chọn hoàn hảo. Được thiết kế với kích thước cực kỳ tối ưu, nó giúp bảo vệ toàn diện các linh kiện điện tử nhạy cảm bên trong, đồng thời tạo ra một vẻ ngoài gọn gàng, tinh tế cho các dự án DIY của bạn.

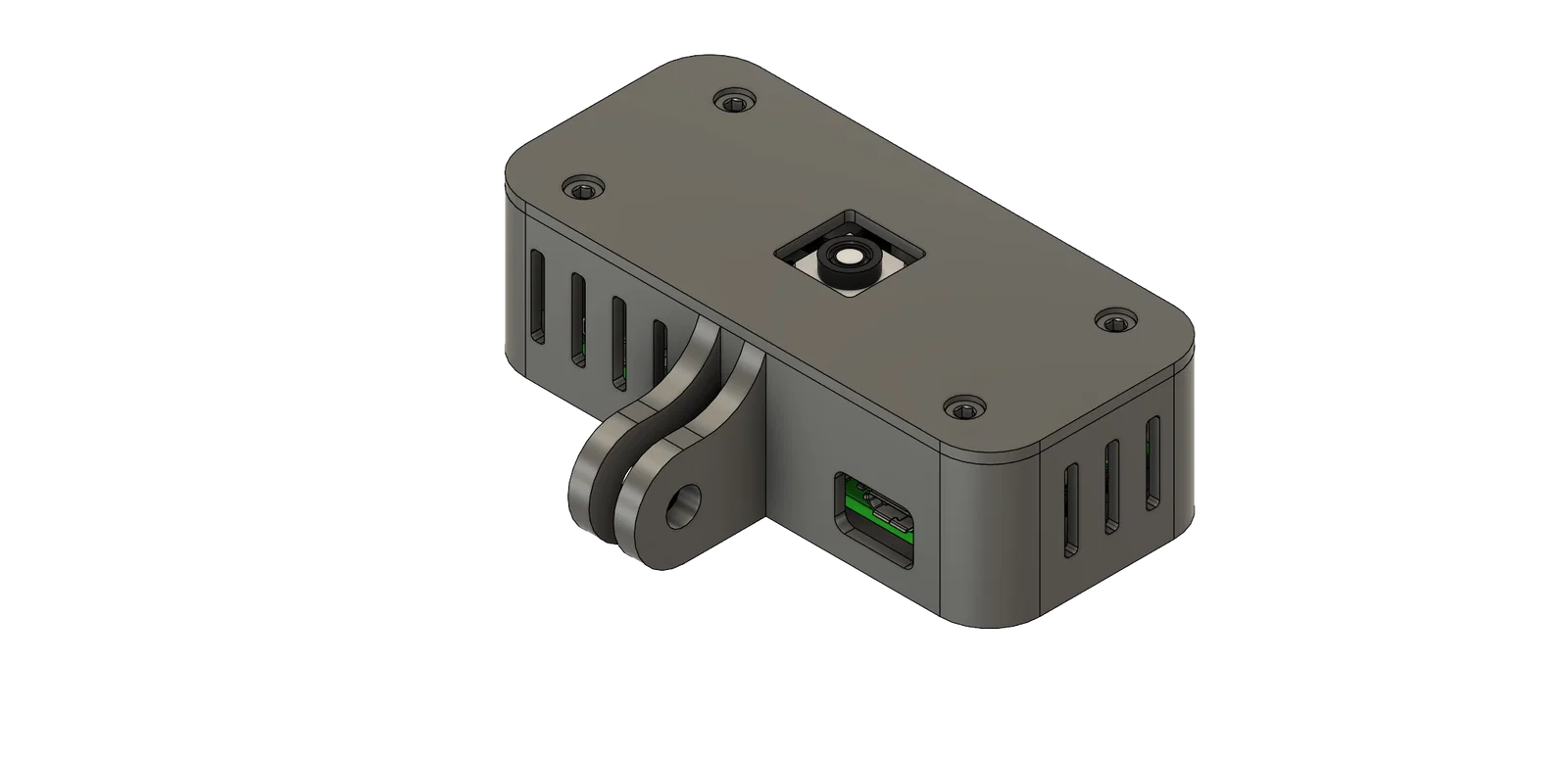

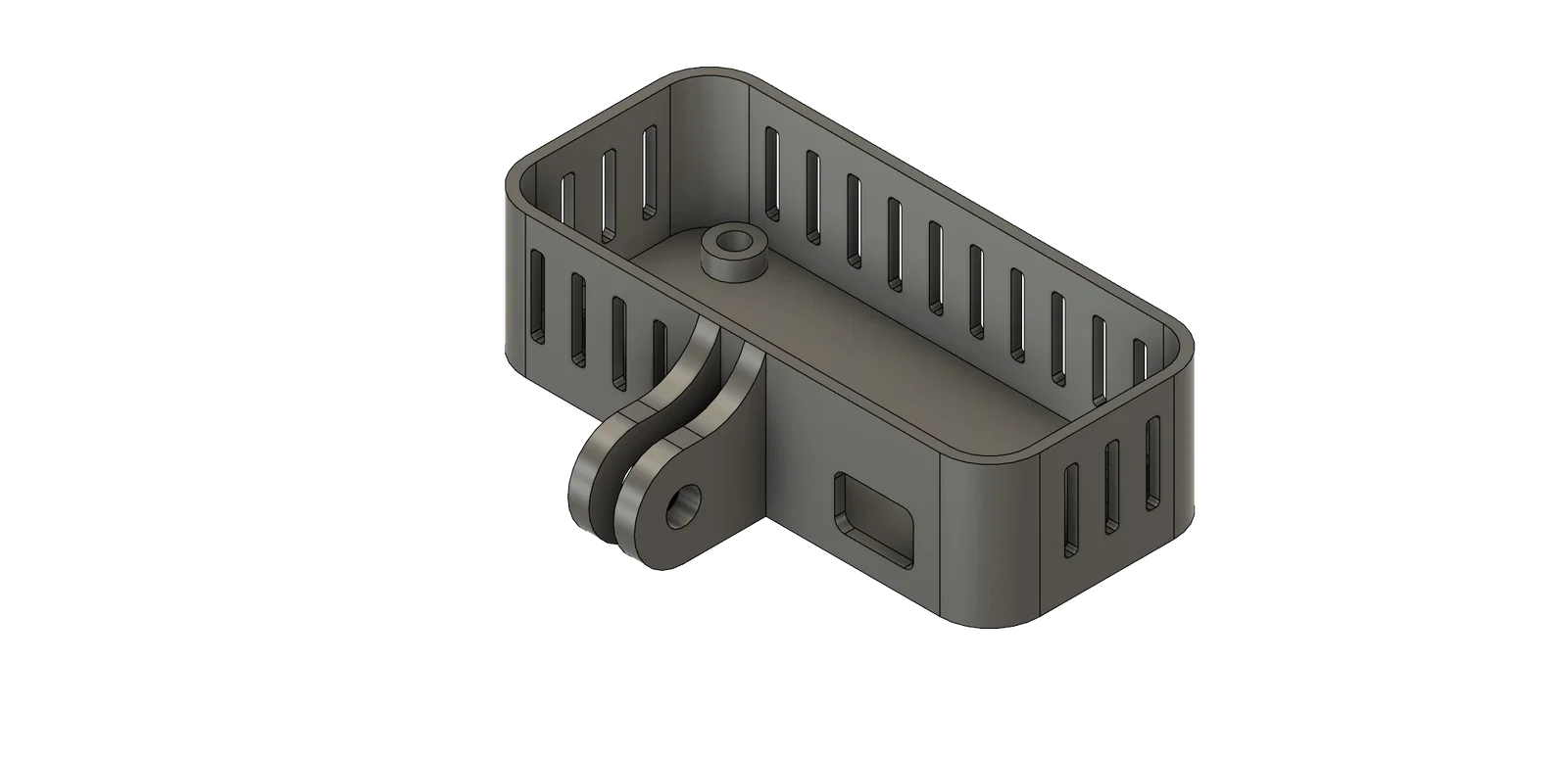

Điểm nổi bật nhất của thiết kế này chính là phần ngàm gắn ngoài, cho phép bạn dễ dàng cố định cụm thiết bị lên các giá đỡ hoặc chân đế phổ biến. Các khe tản nhiệt được bố trí khéo léo xung quanh thân máy, đảm bảo luồng không khí lưu thông tốt, giữ cho bo mạch của bạn luôn ổn định ngay cả khi hoạt động liên tục trong thời gian dài. Đây thực sự là món phụ kiện không thể thiếu cho những ai đam mê làm hệ thống giám sát nhỏ hoặc camera hành trình chạy trên nền tảng Raspberry Pi.

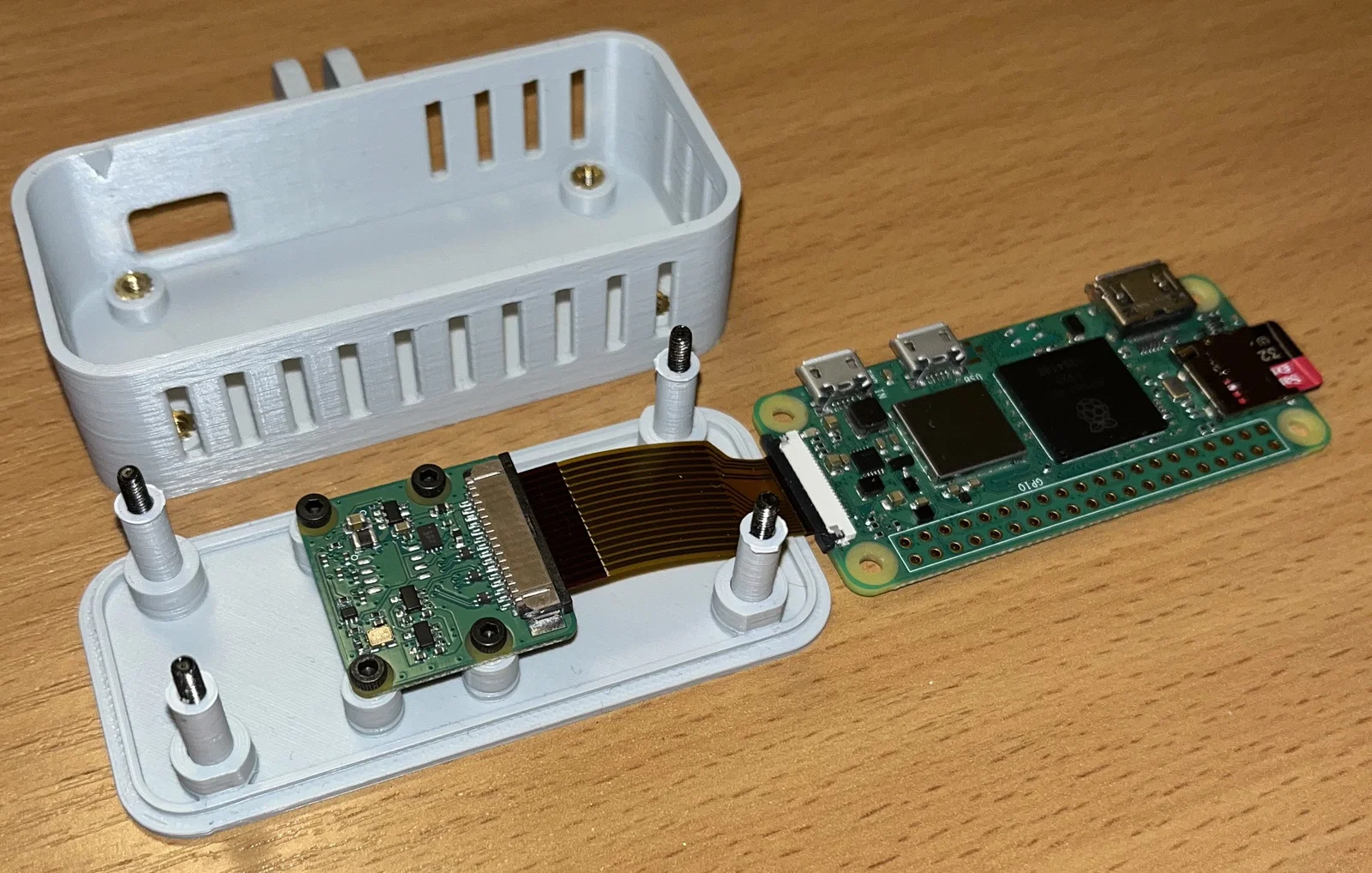

Việc lắp ráp cũng trở nên đơn giản hơn bao giờ hết nhờ cấu trúc thông minh sử dụng ốc vít. Bạn chỉ cần in các chi tiết, lắp đặt bo mạch, sau đó cố định lại bằng ốc vít để đảm bảo mọi thứ được giữ chặt, tránh va đập không đáng có. Thiết kế này đặc biệt hữu ích cho những dự án yêu cầu tính di động cao mà vẫn đảm bảo độ bền và tính thẩm mỹ.
Các đặc điểm kỹ thuật và lưu ý khi thực hiện:
- Khả năng tương thích: Phù hợp hoàn hảo cho các dòng bo mạch Raspberry Pi Zero và Zero 2 W.
- Phụ kiện cần thiết: Sử dụng 4 ốc M2 dài 5mm để cố định Camera module và 4 ốc M2.5 dài 20mm để kết nối vỏ hộp, đảm bảo cấu trúc chắc chắn.
- Linh kiện bổ sung: Cần trang bị sẵn các miếng ren đồng (inserts) M2 và M2.5 để lắp đặt ốc vít được chính xác và bền bỉ nhất.
- Gợi ý in 3D: Nên sử dụng vật liệu PLA hoặc PETG với độ dày lớp in (layer height) từ 0.16mm đến 0.2mm để đạt được bề mặt mịn và độ chính xác tối đa cho các lỗ bắt ốc.
- Lắp ráp: Hãy chú ý luồn dây cáp flat (cáp tín hiệu camera) một cách cẩn thận, tránh để dây bị gấp khúc quá mạnh gây đứt ngầm.

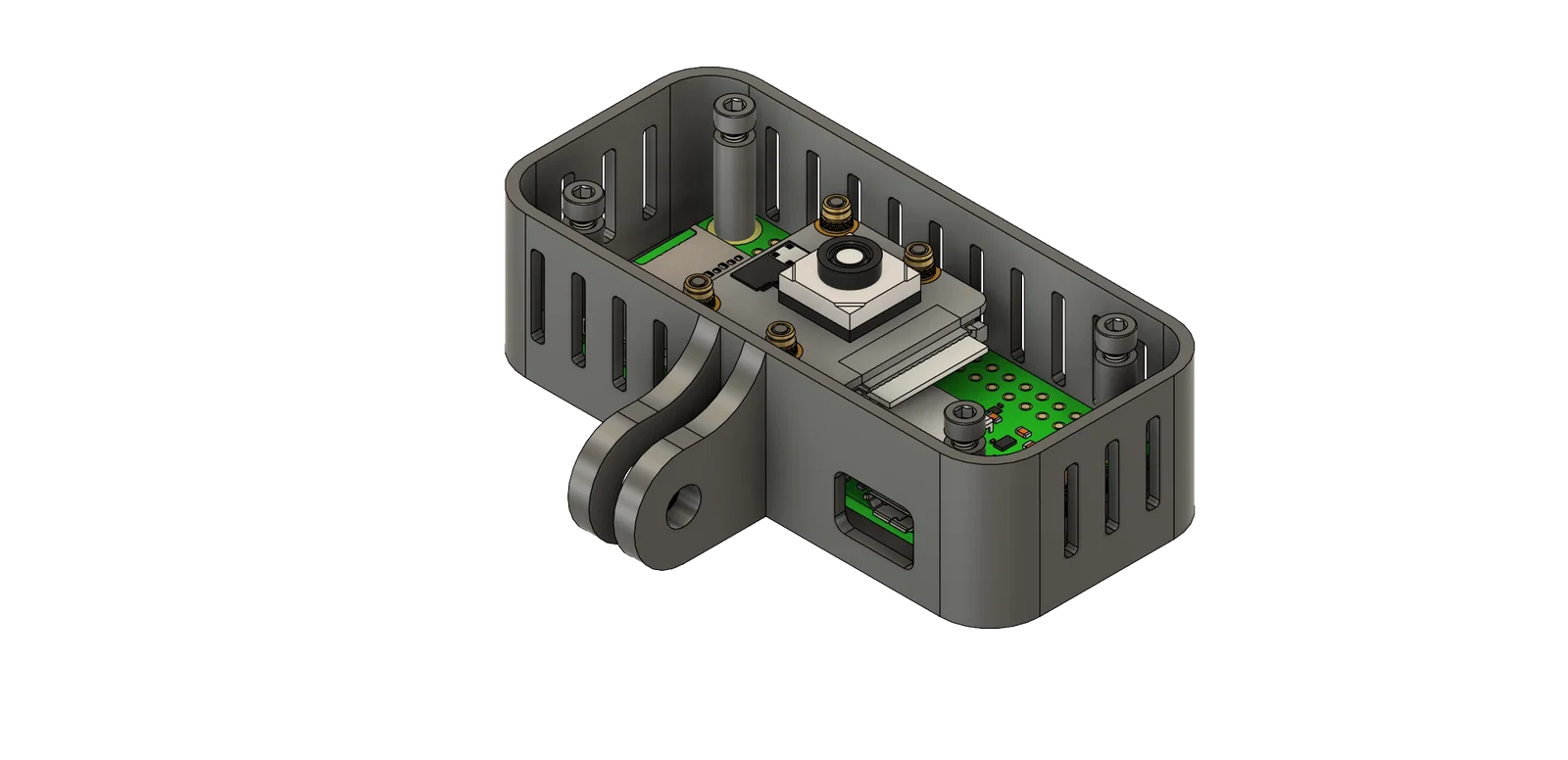

- Tùy biến: Tệp thiết kế Fusion 360 được cung cấp đi kèm, giúp bạn thoải mái điều chỉnh kích thước hoặc thêm các lỗ khoét tùy ý theo nhu cầu dự án cá nhân.
Sở hữu ngay mẫu case này để nâng tầm dự án Raspberry Pi của bạn, mang lại trải nghiệm sử dụng chuyên nghiệp và an toàn hơn cho các thiết bị điện tử yêu quý.
Thông số in
- Định dạng
- 3mff3z
- Số file mô hình
- 2
- Tổng dung lượng
- 9,3 MB
- File lớn nhất
- 9,2 MB
