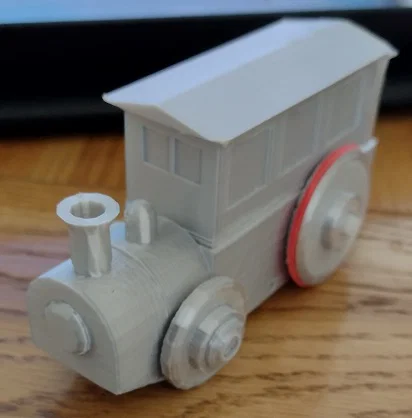

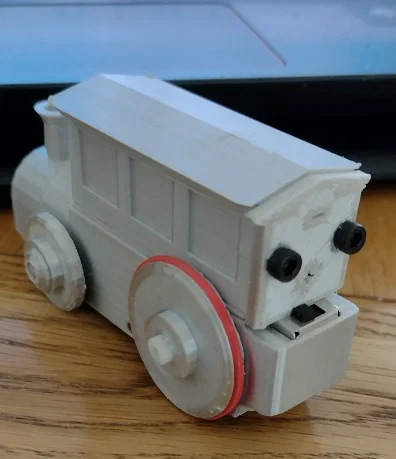

Tàu điện Ikea/Brio in 3D cho đường ray gỗ
Mẫu tàu điện Ikea/Brio chạy pin 2xAAA cho đường ray gỗ. Dùng motor mini 2 trục kèm gearbox, bánh rãnh và lốp dây thun. Có công tắc bật/tắt, thêm bi sắt 10mm để leo dốc kéo toa tốt hơn.
Mô tả

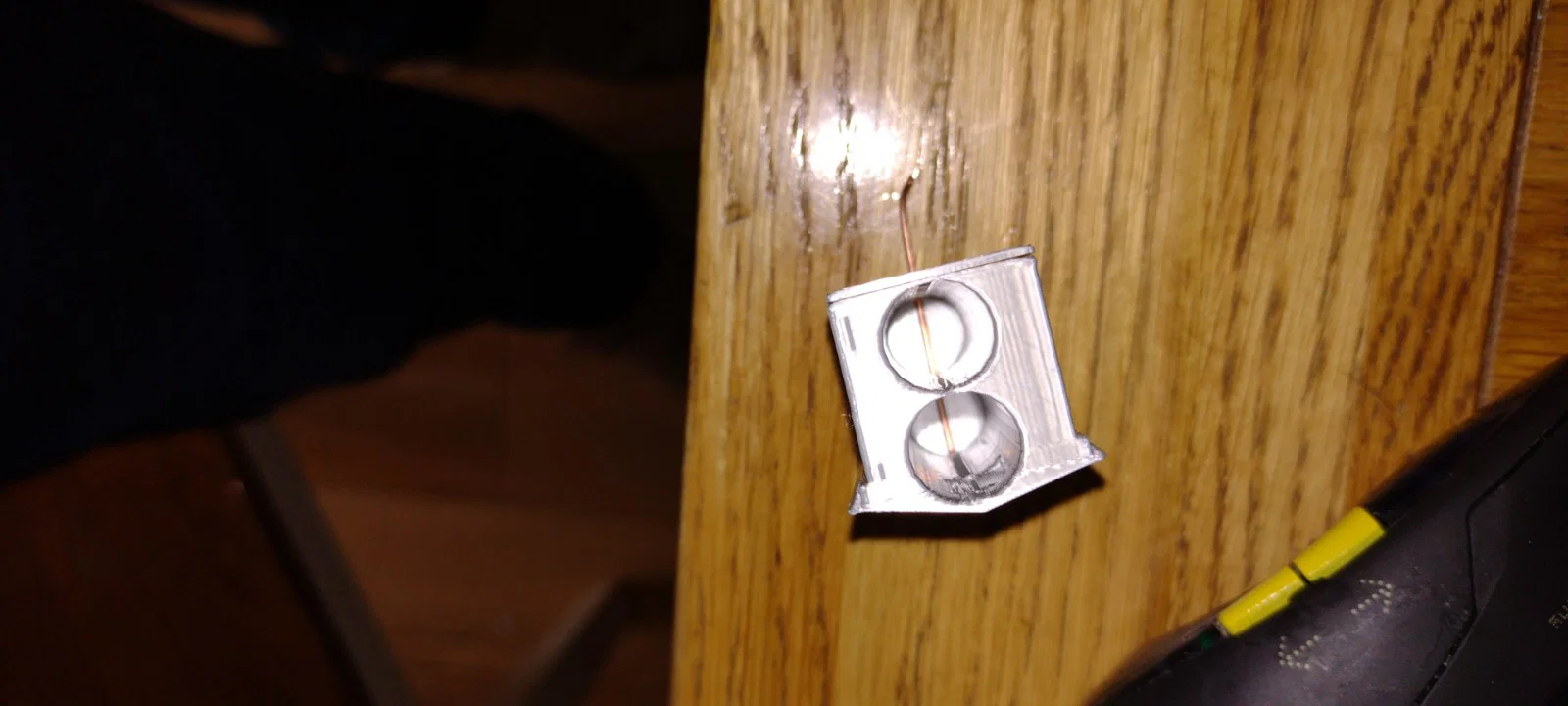

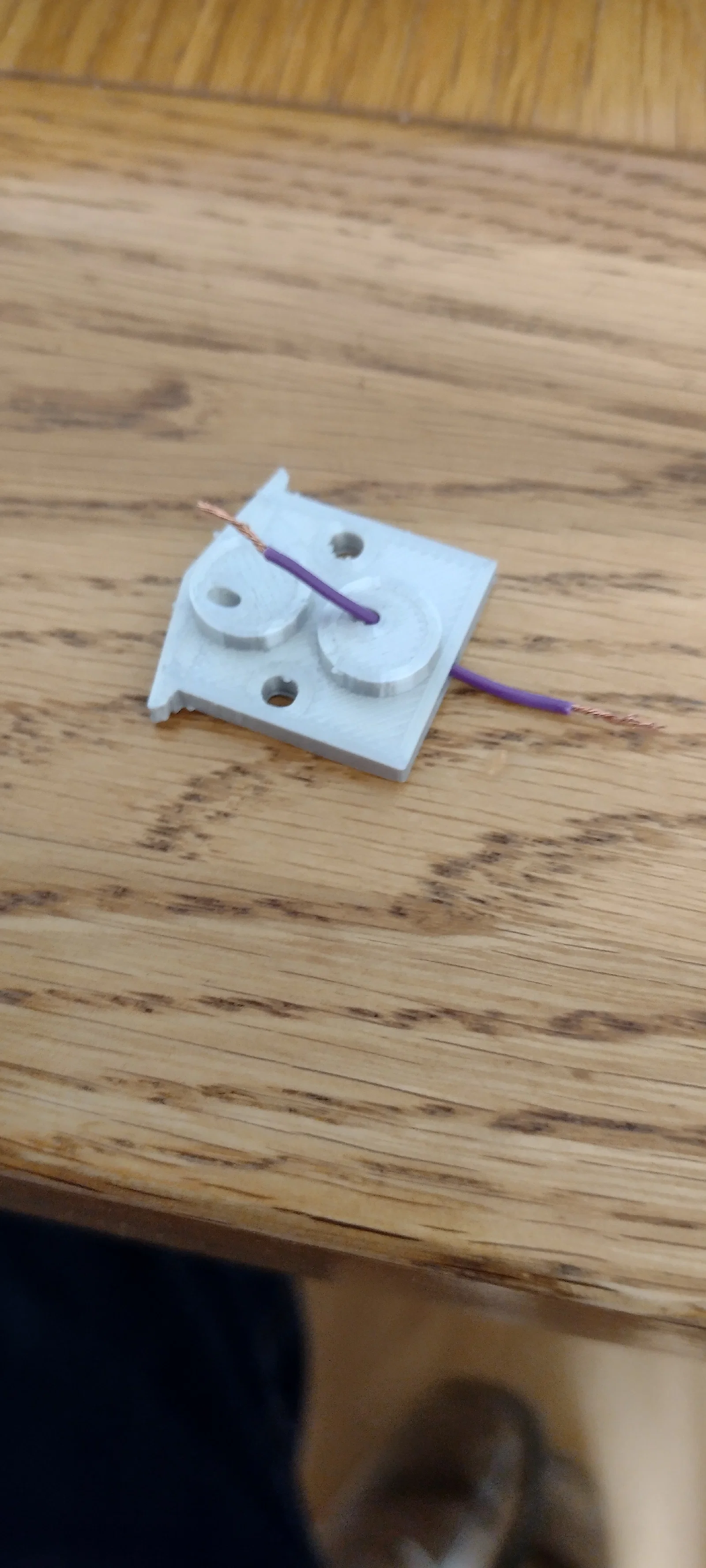

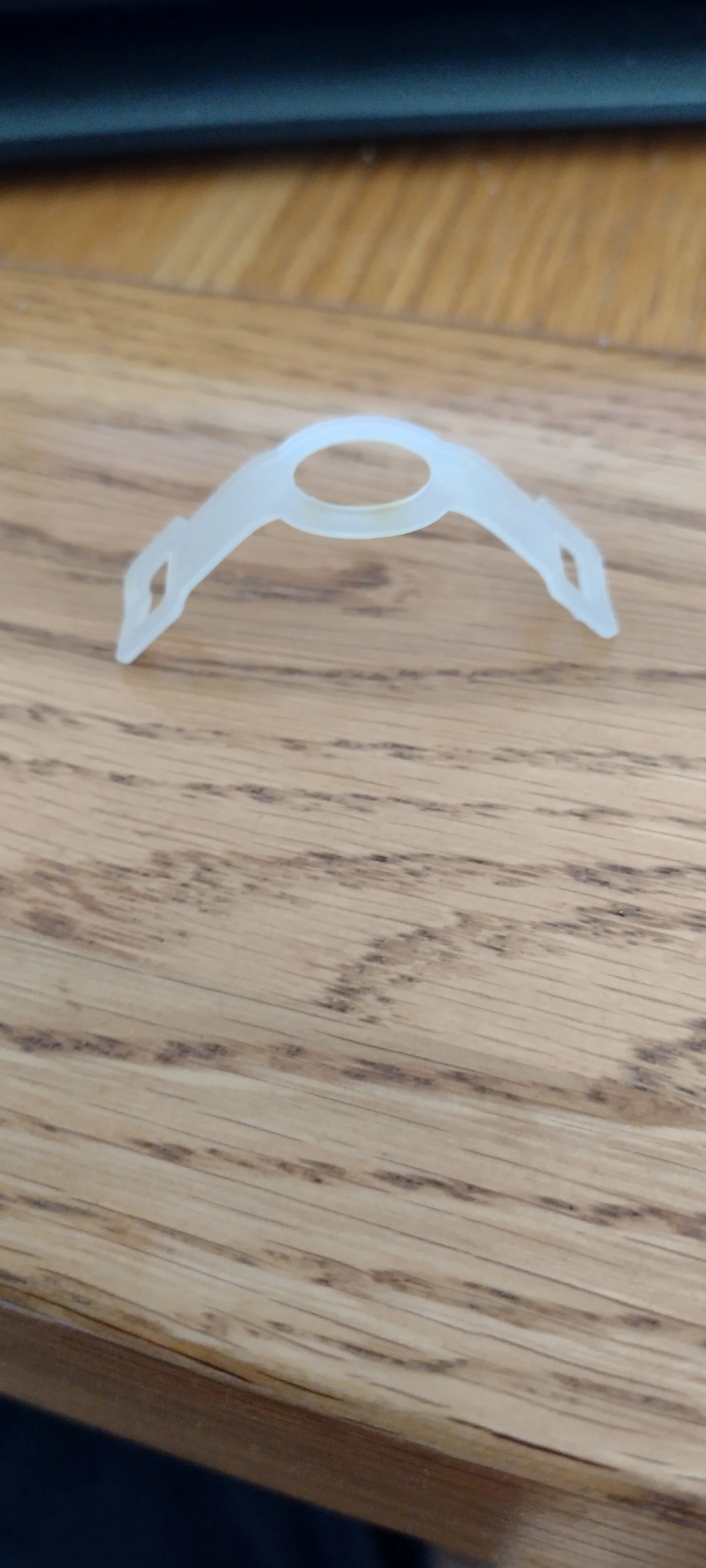

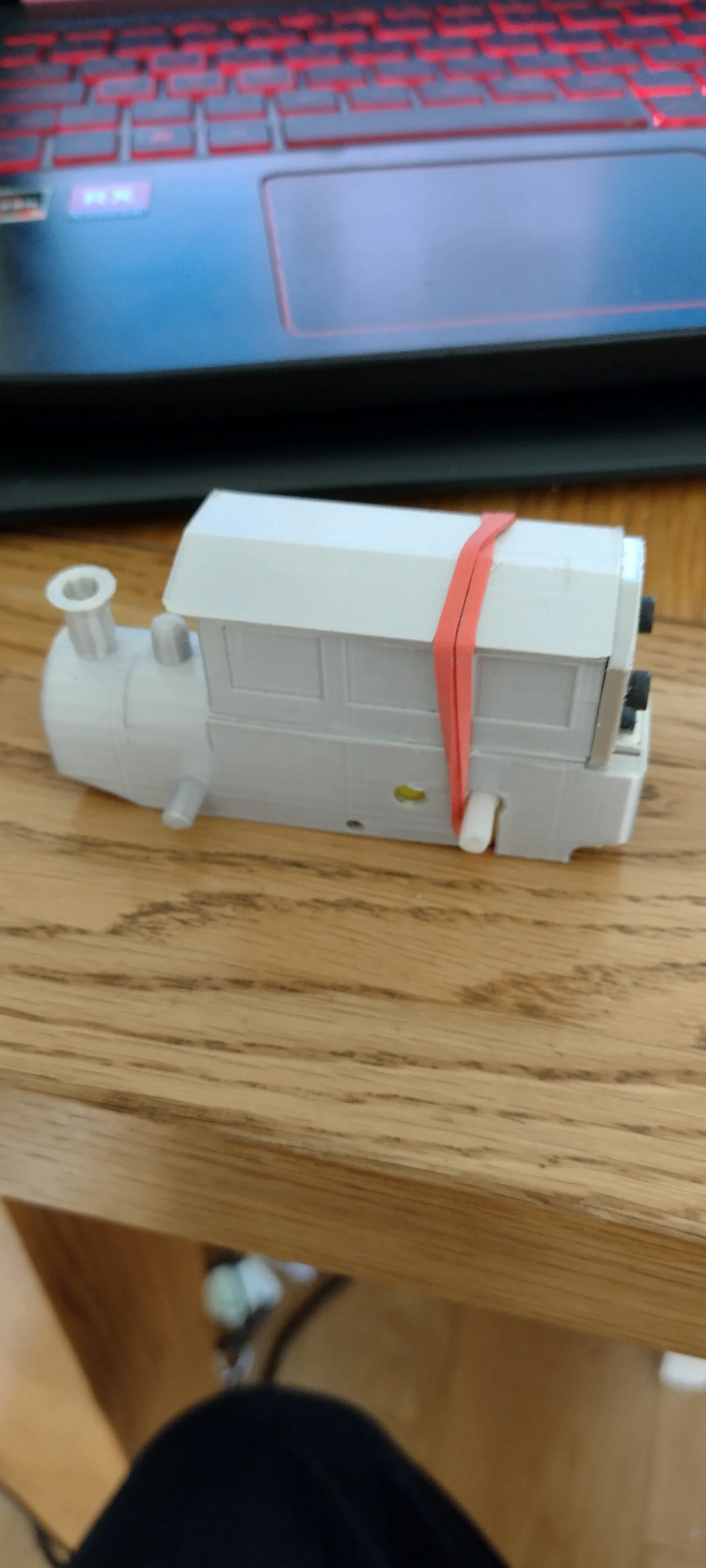

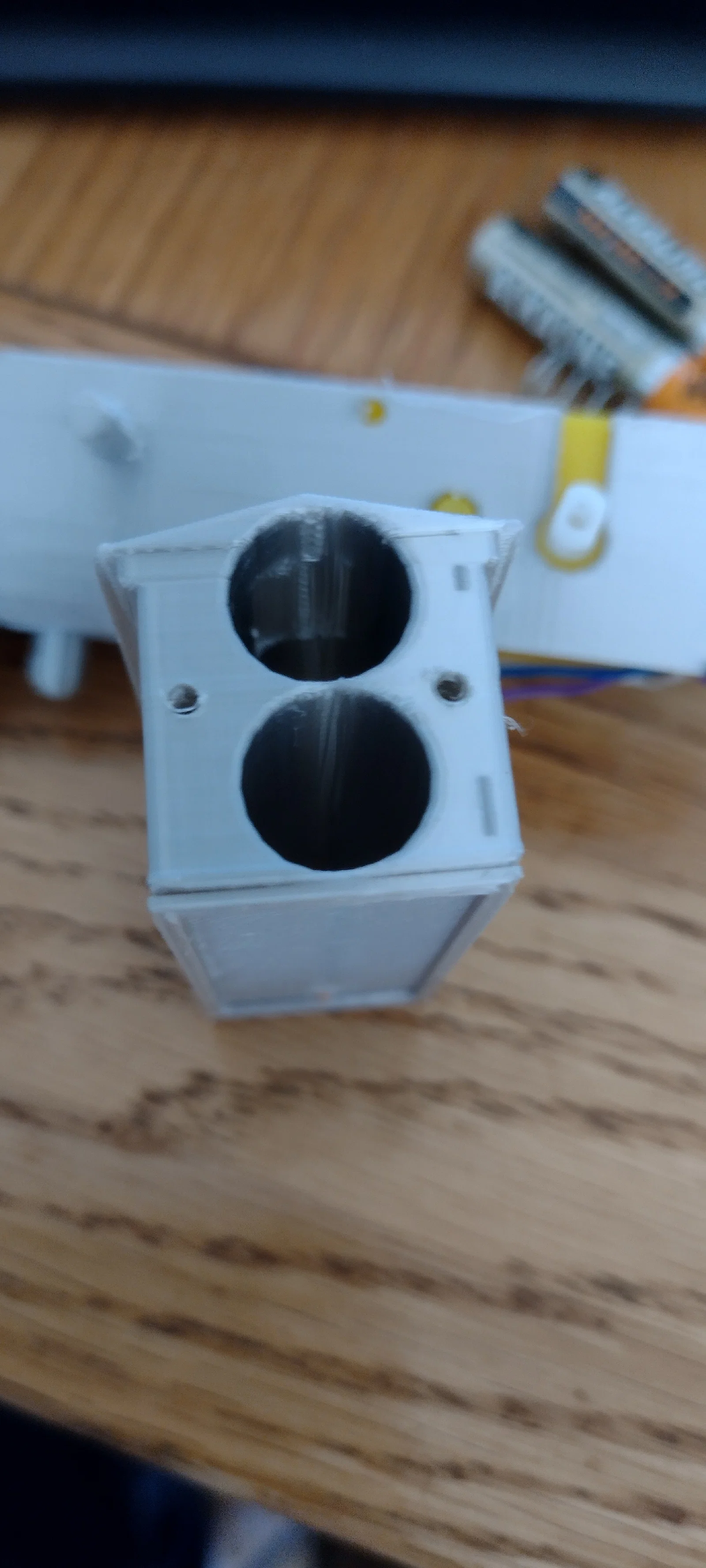

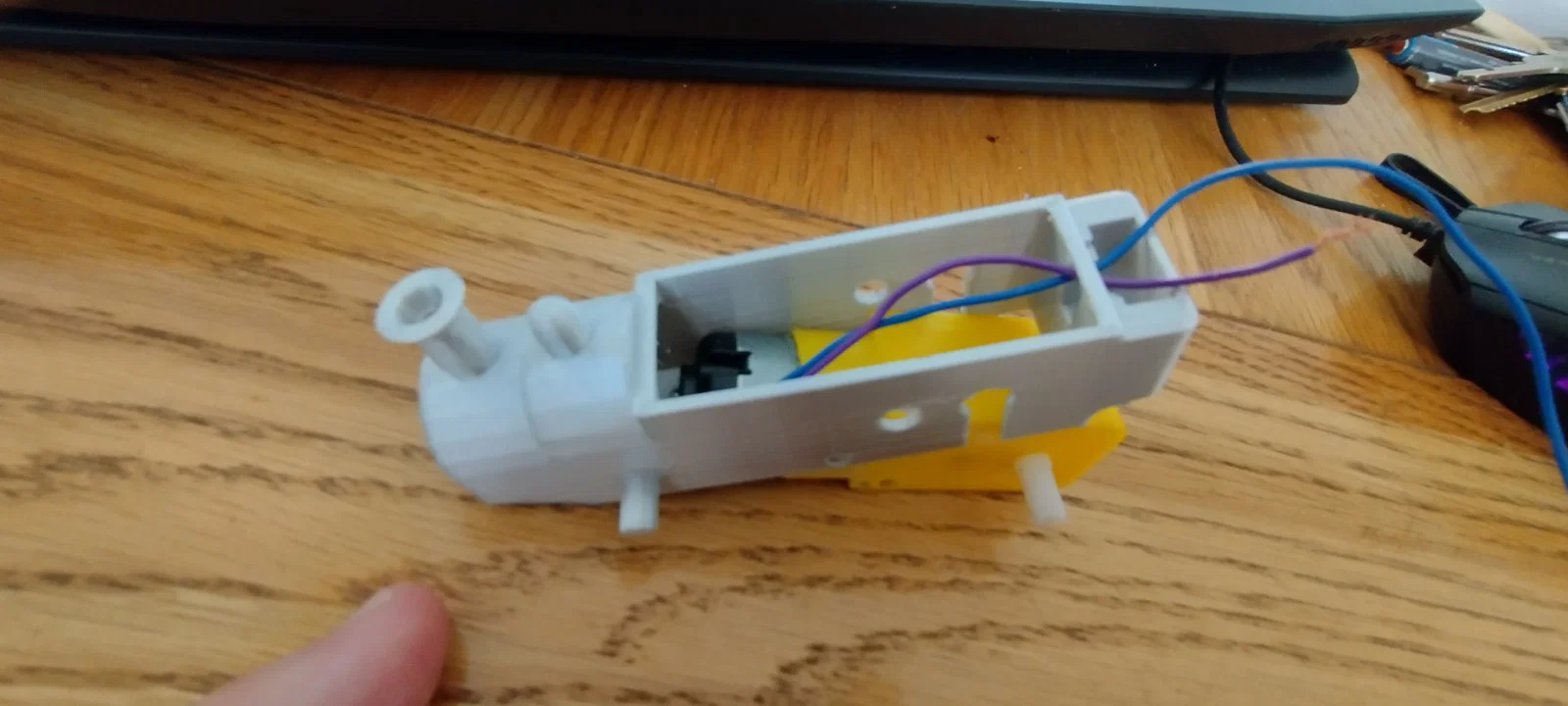

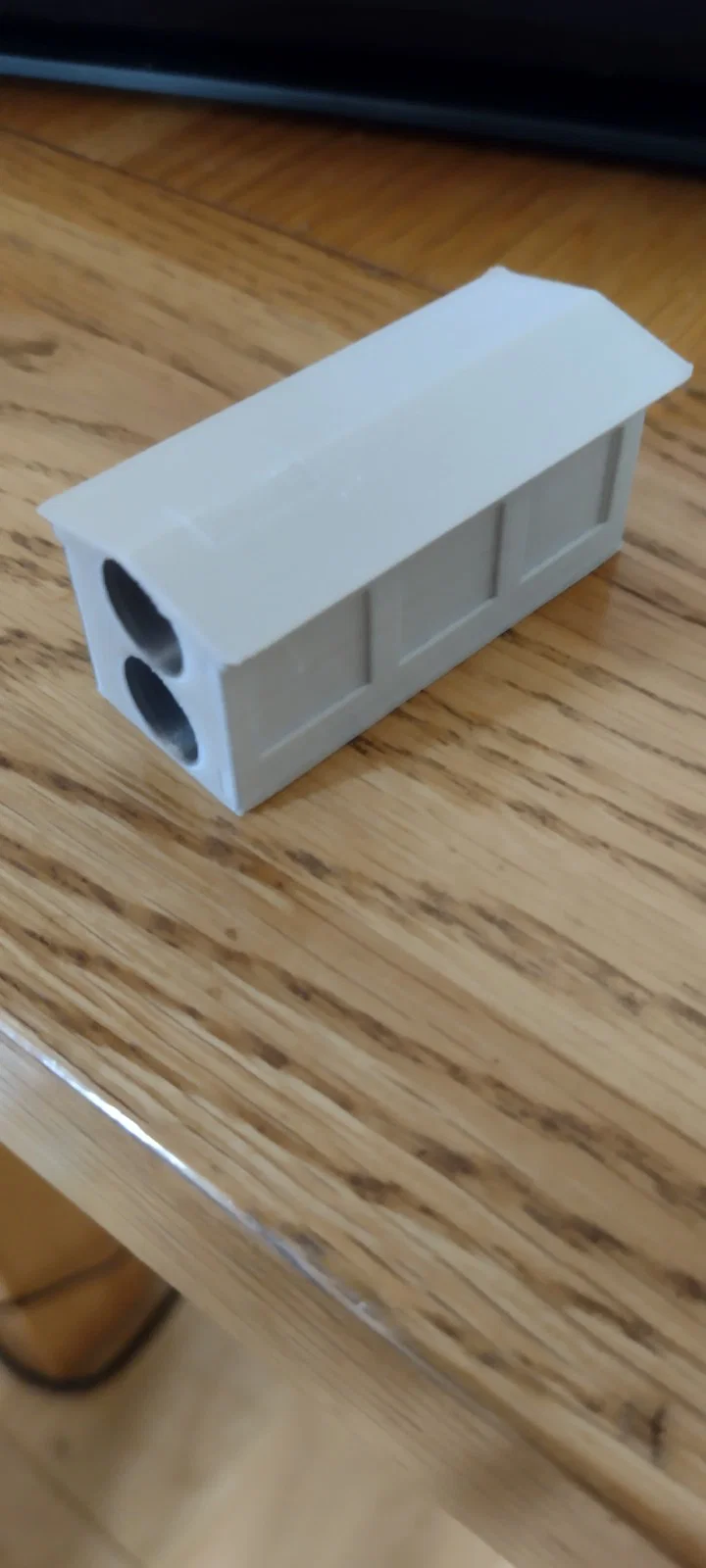

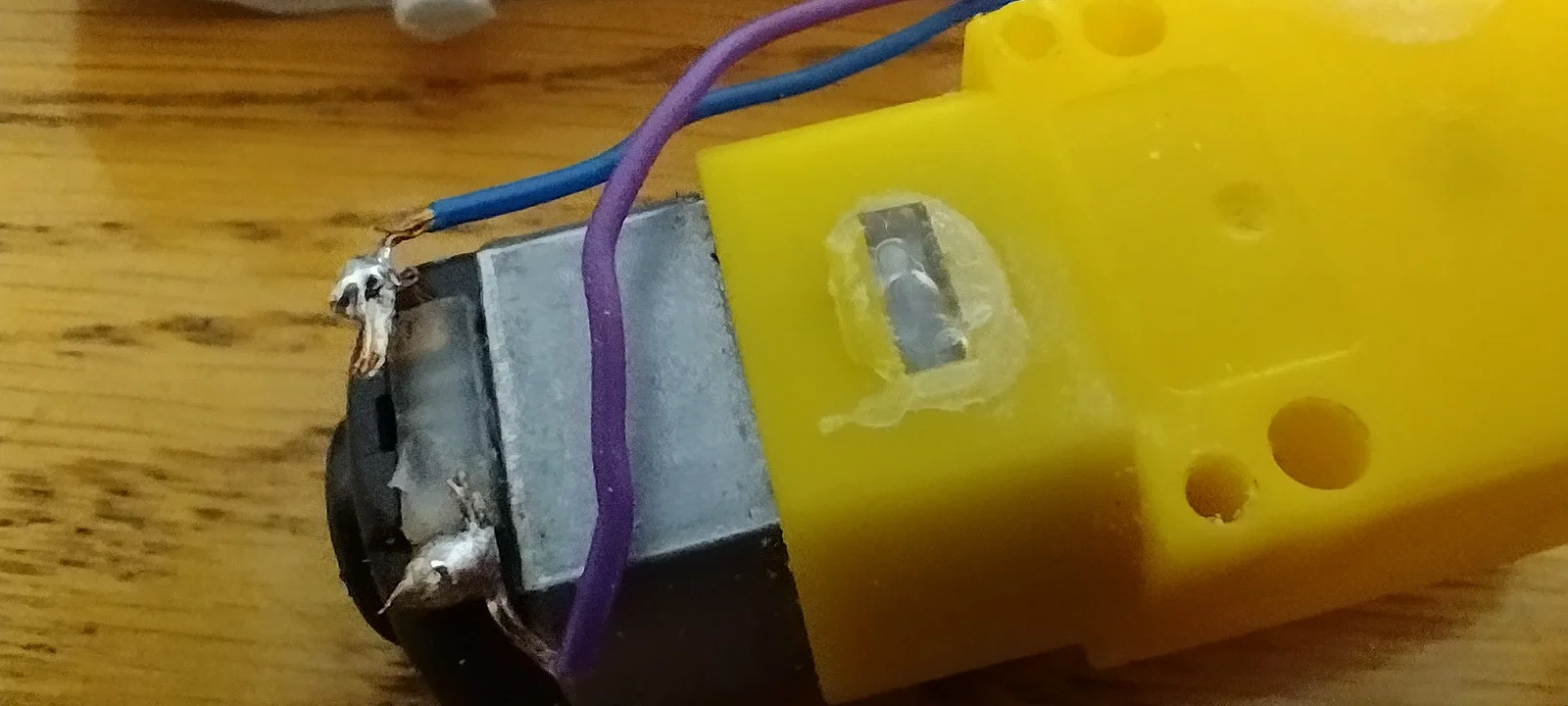

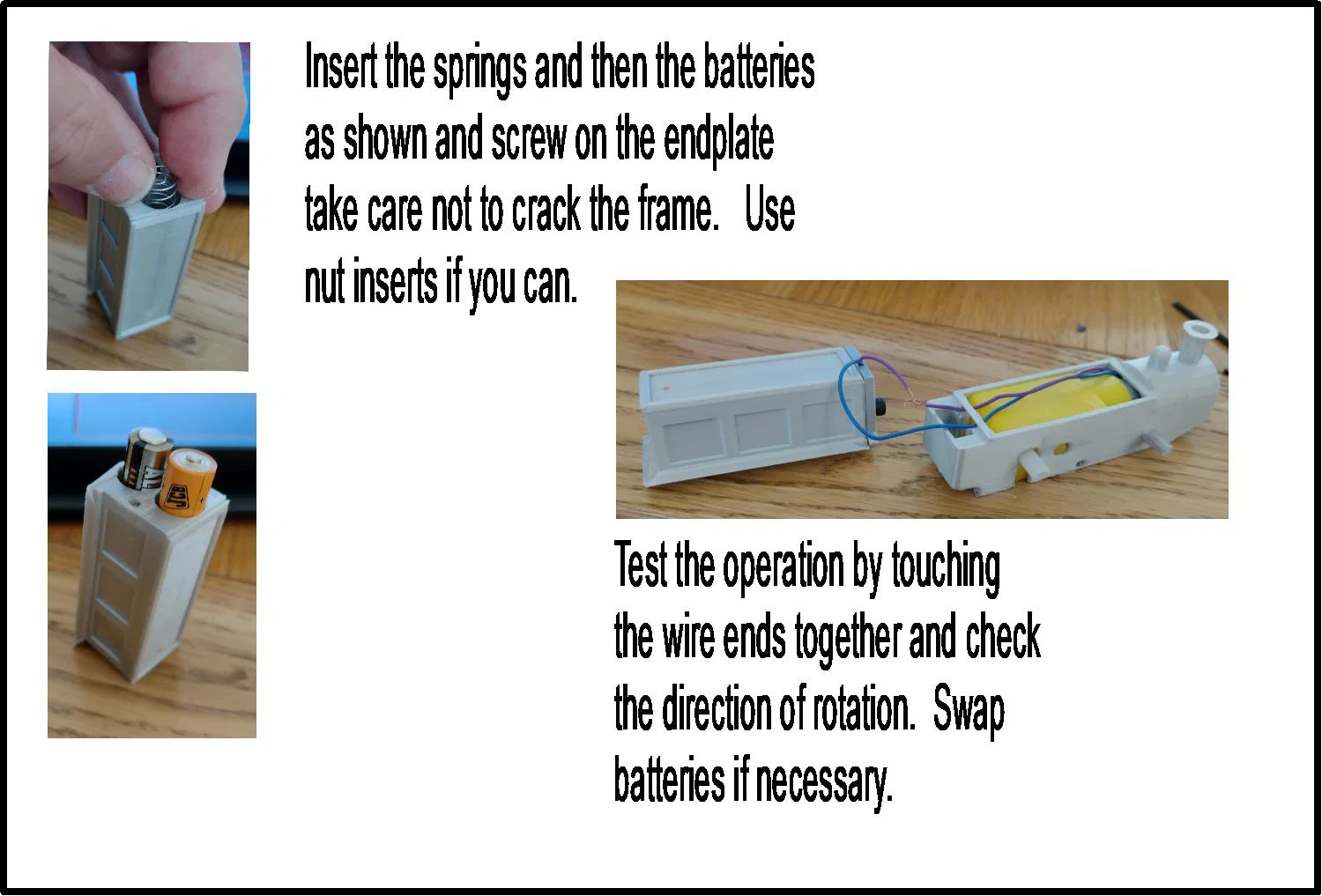

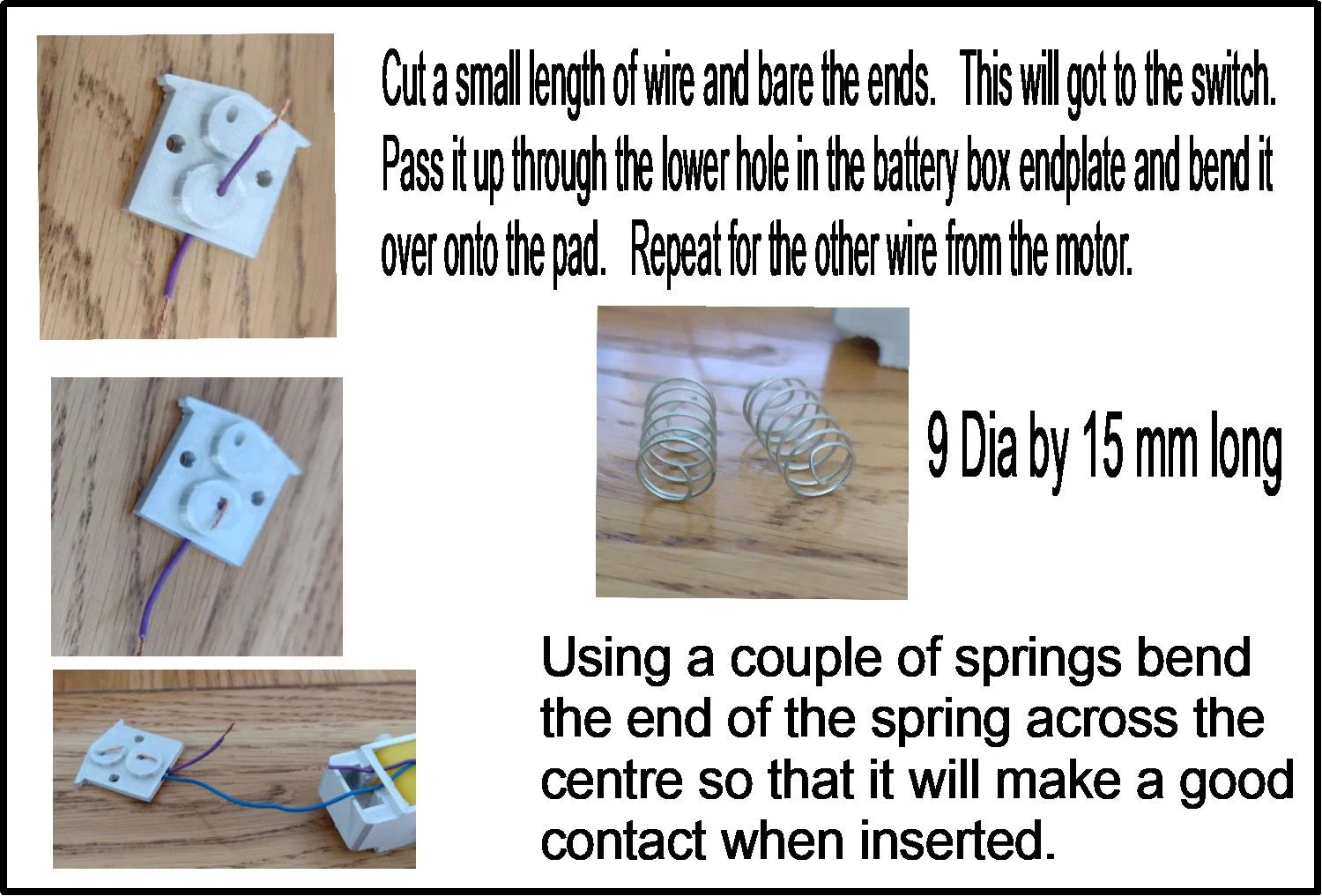

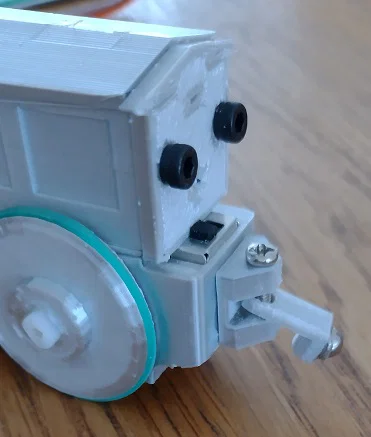

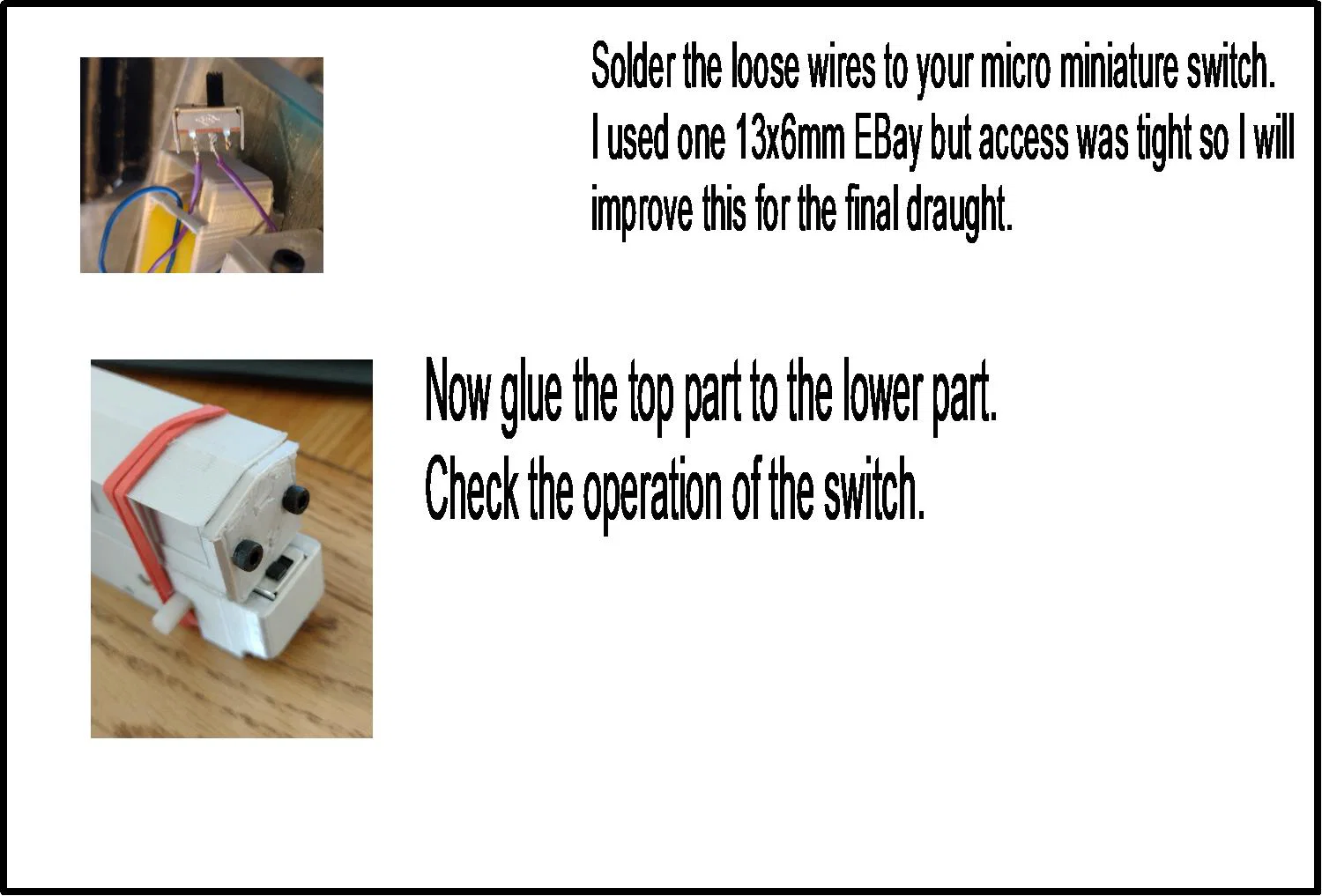

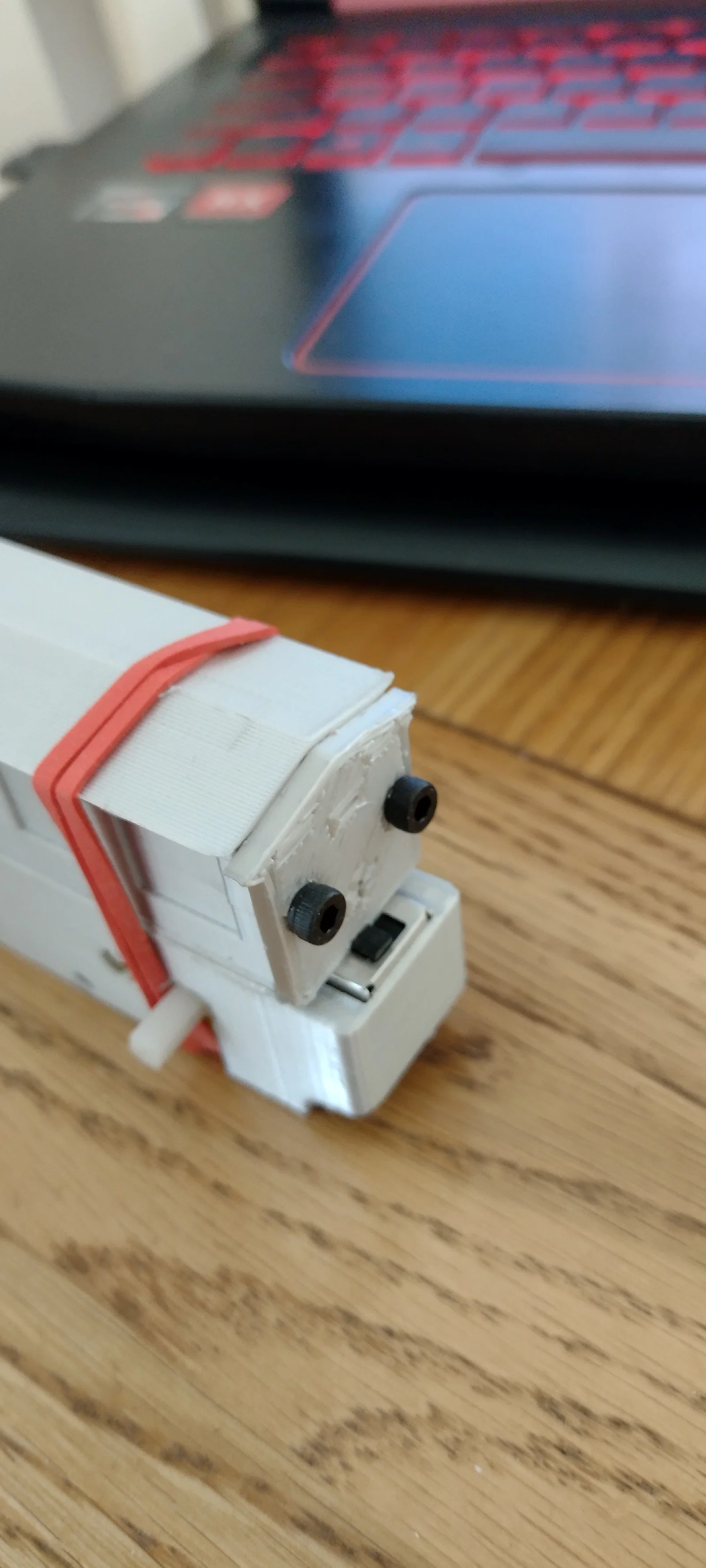

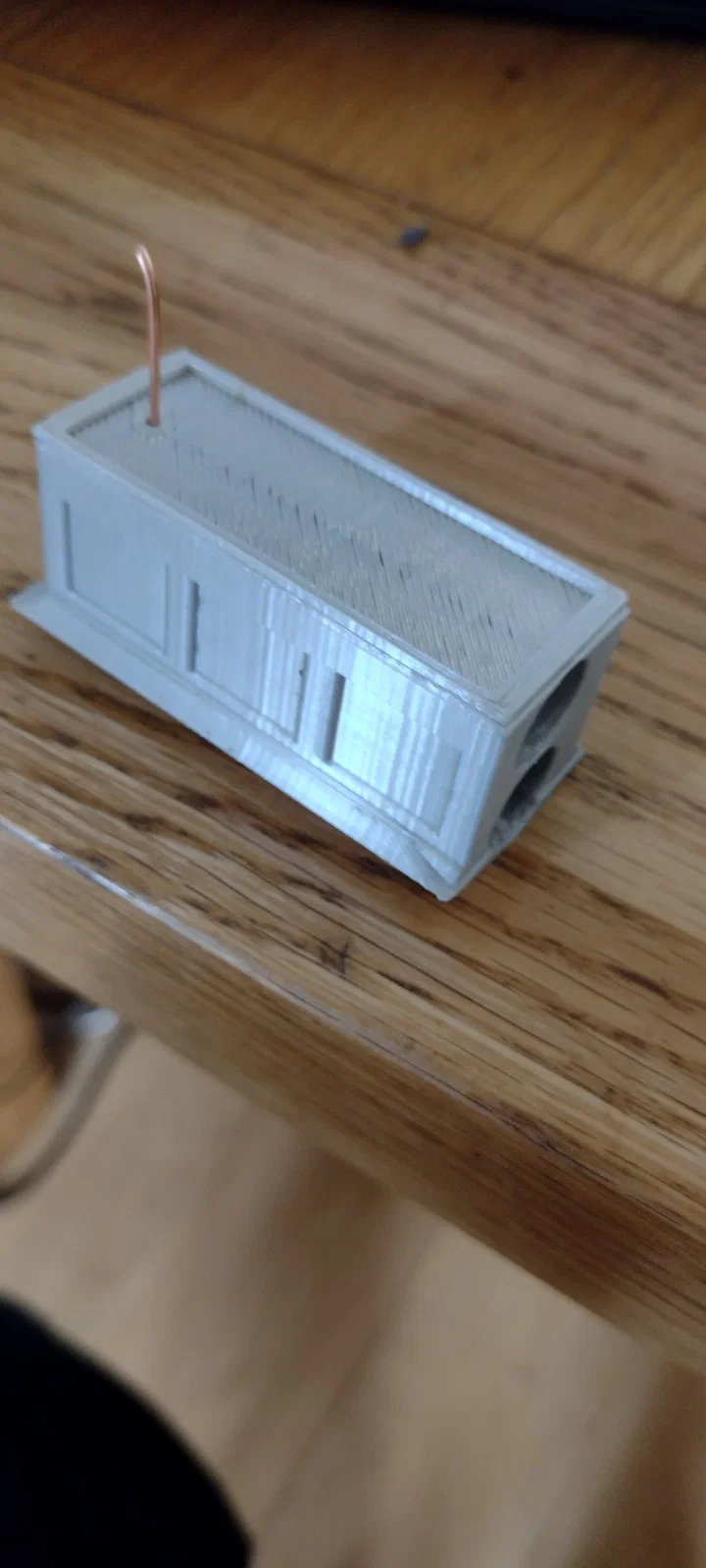

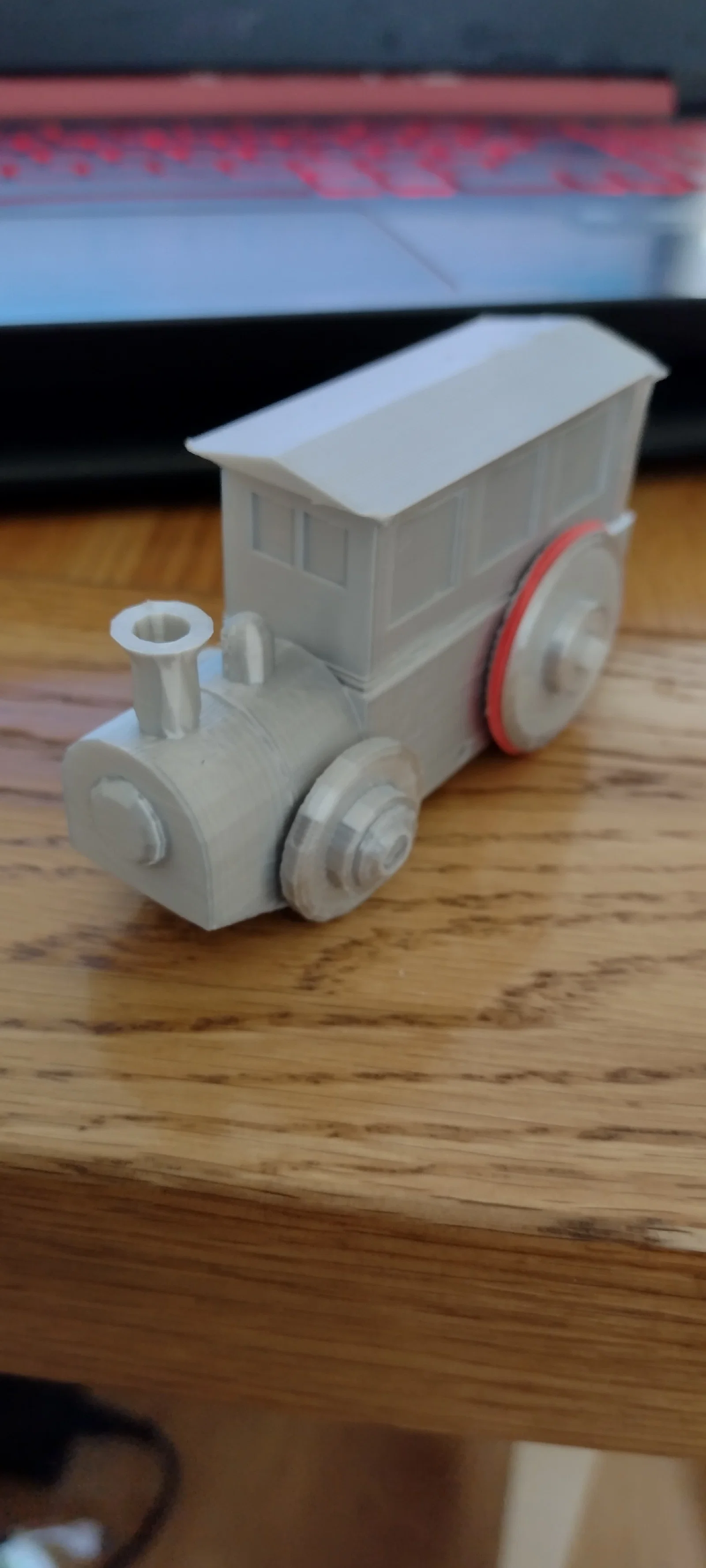

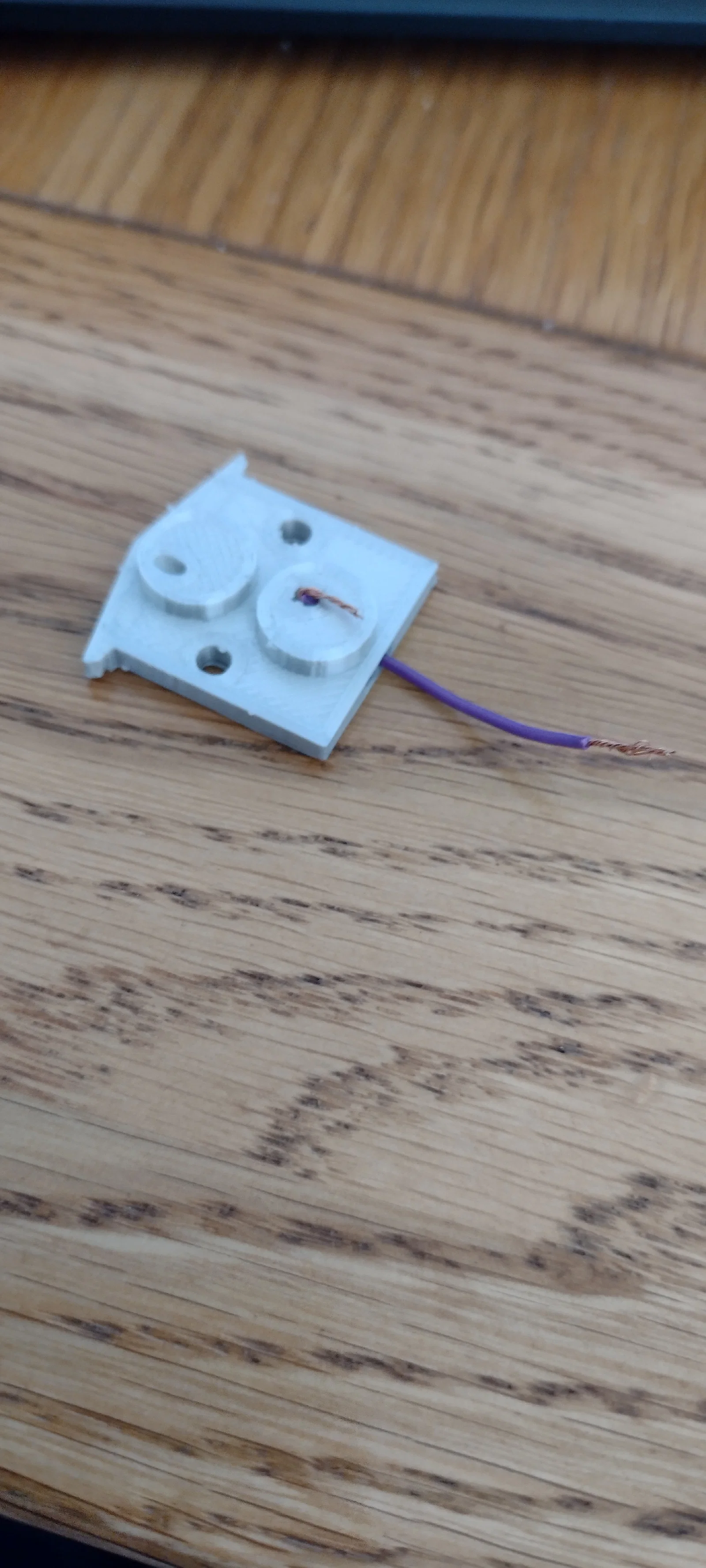

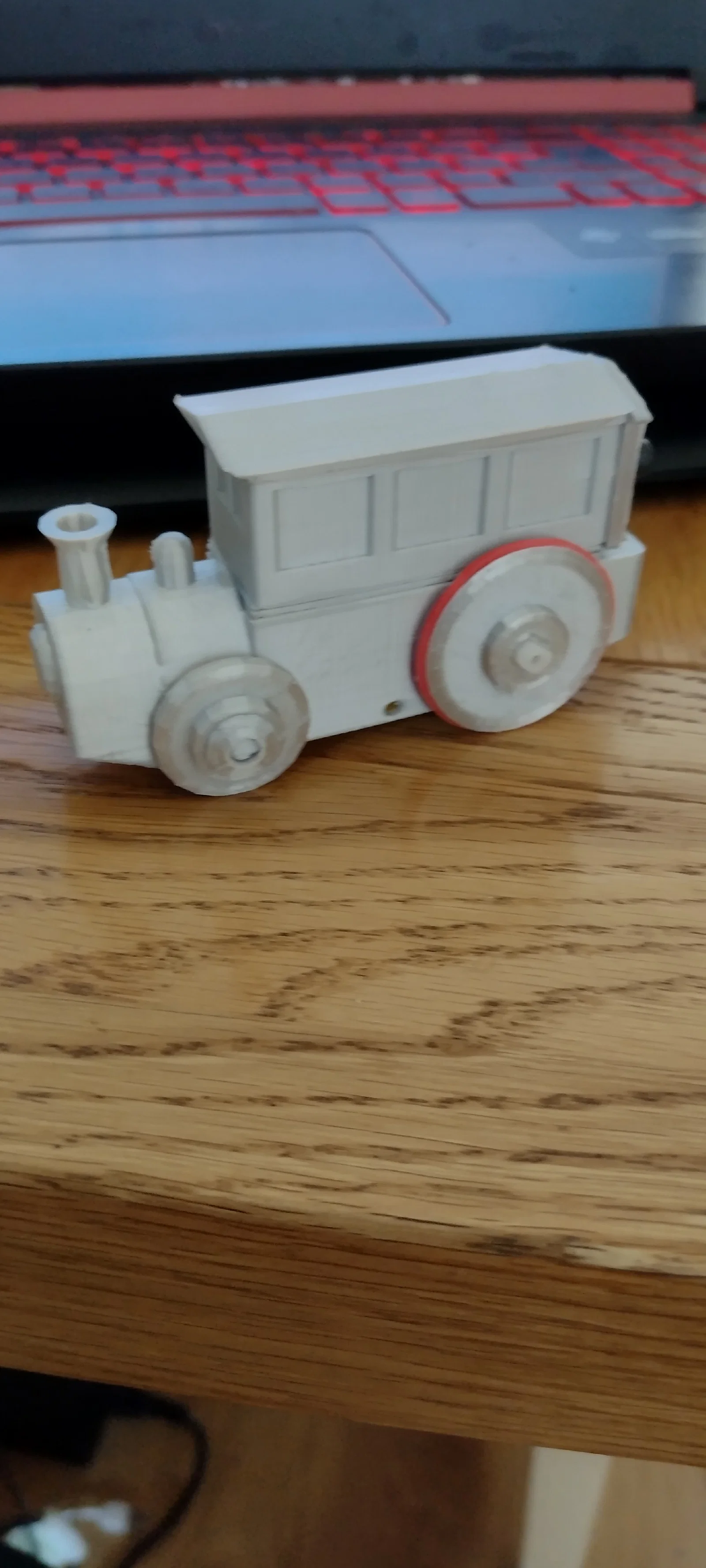

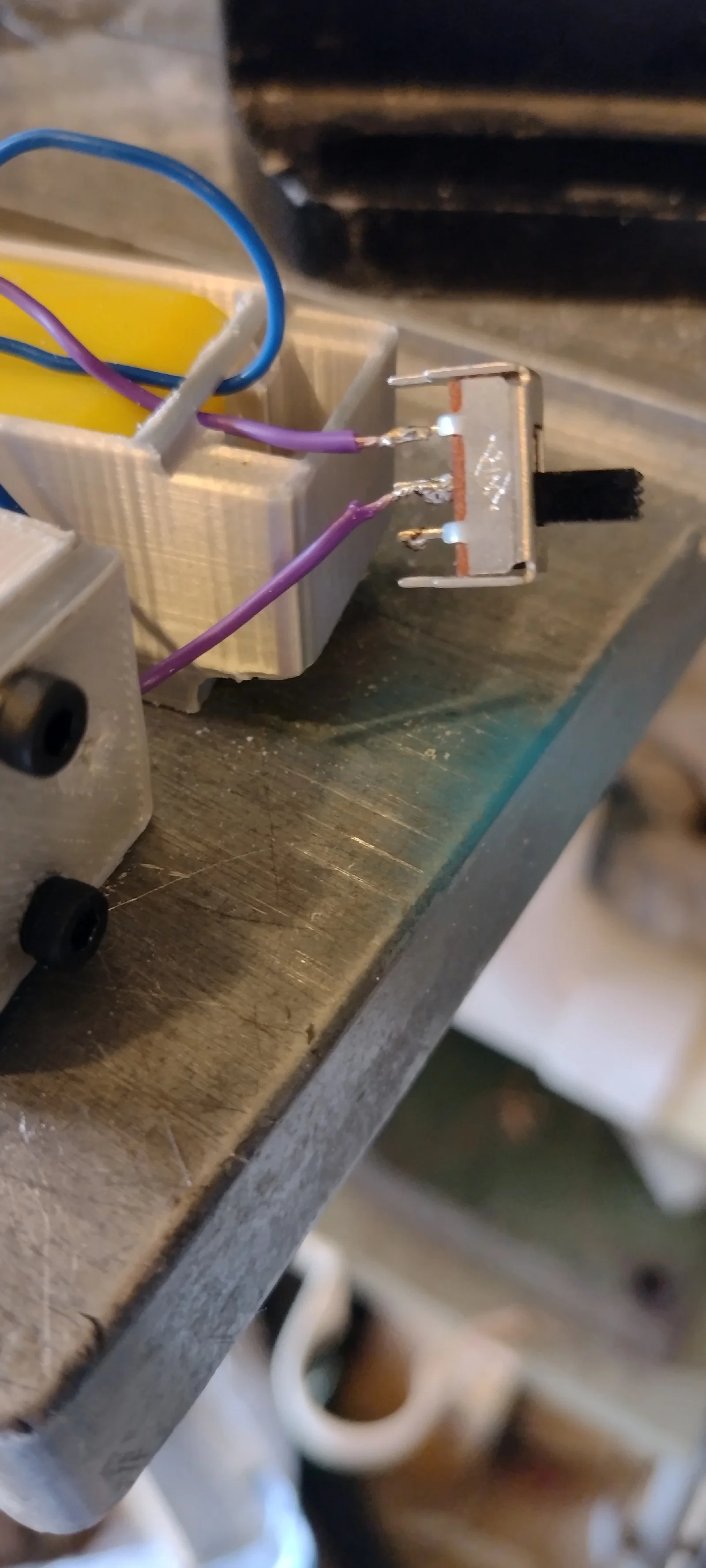

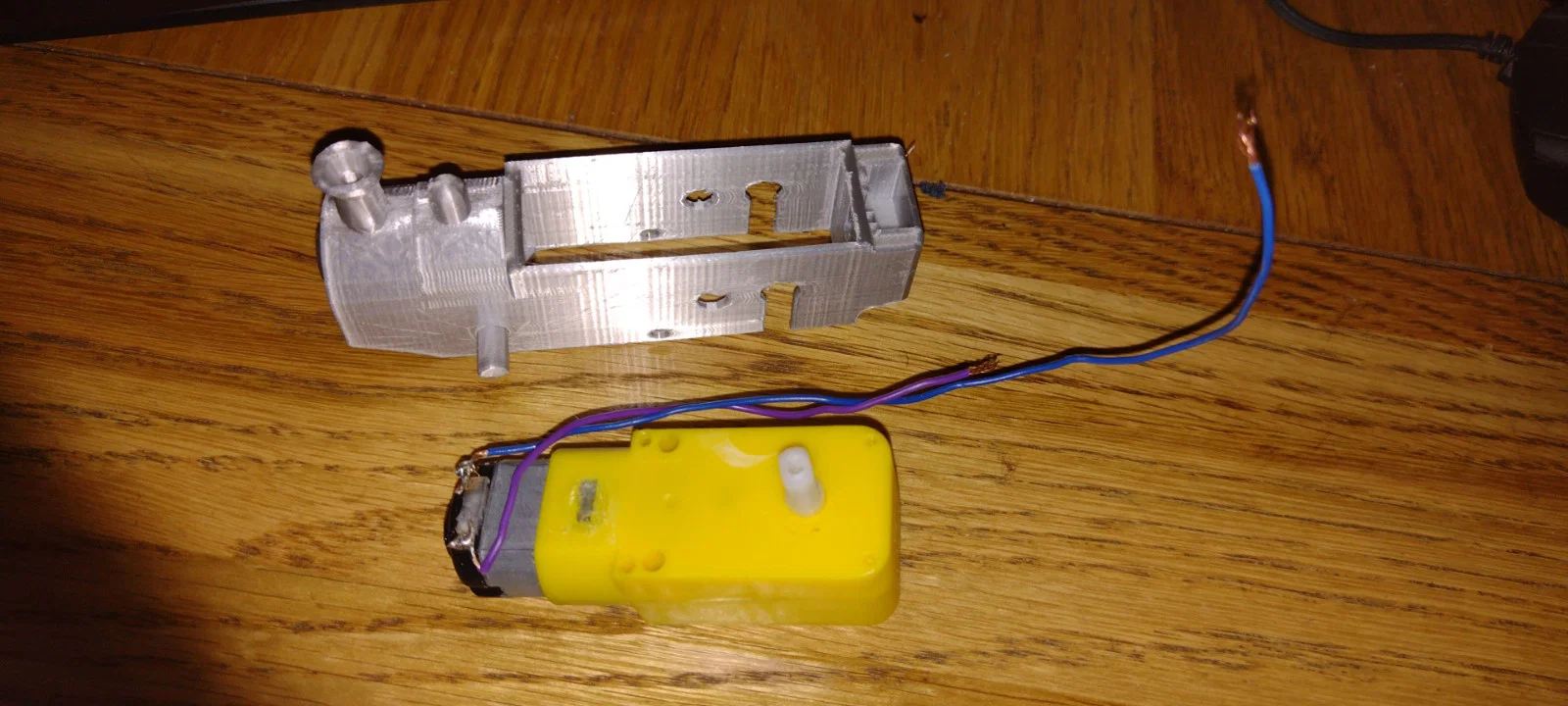

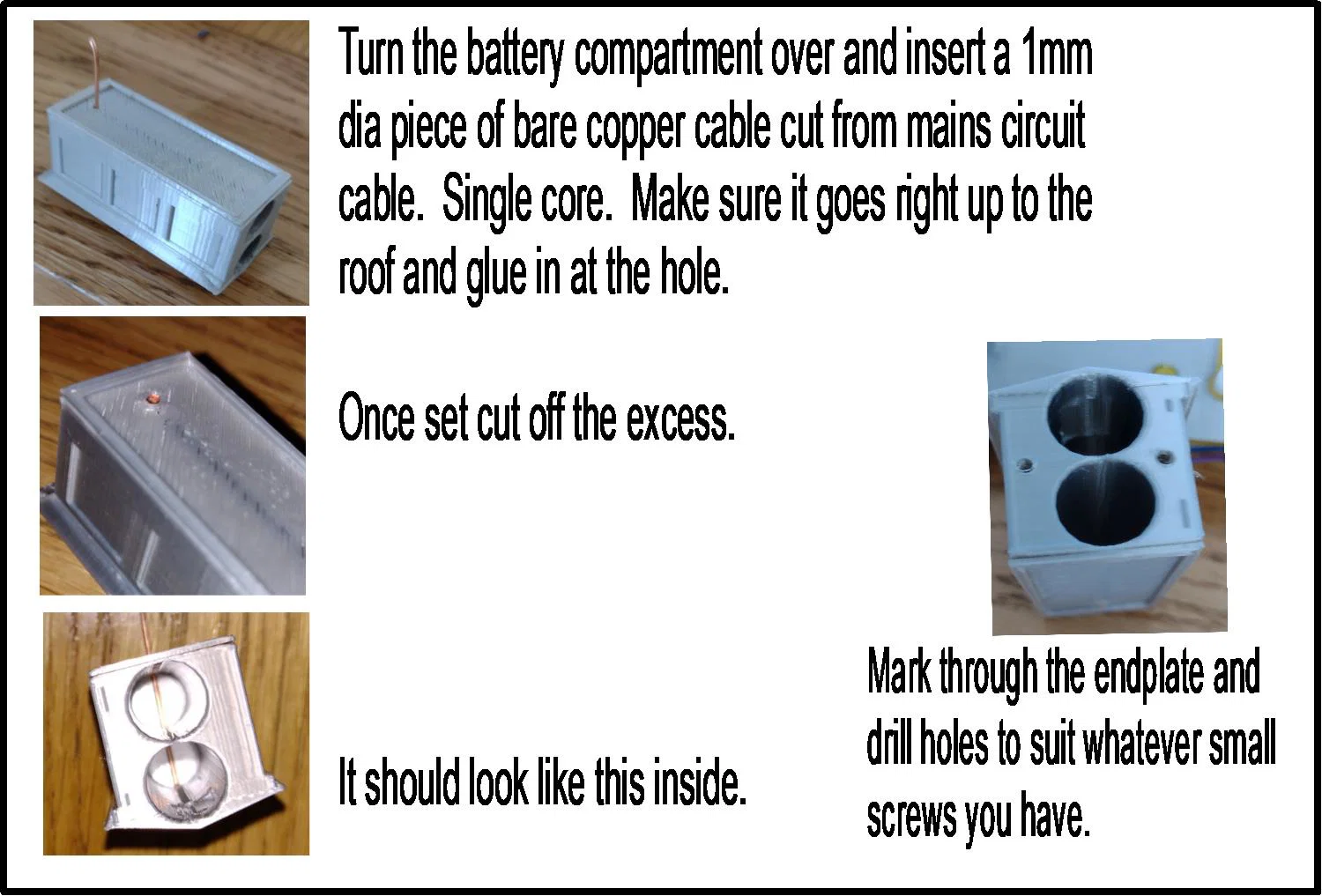

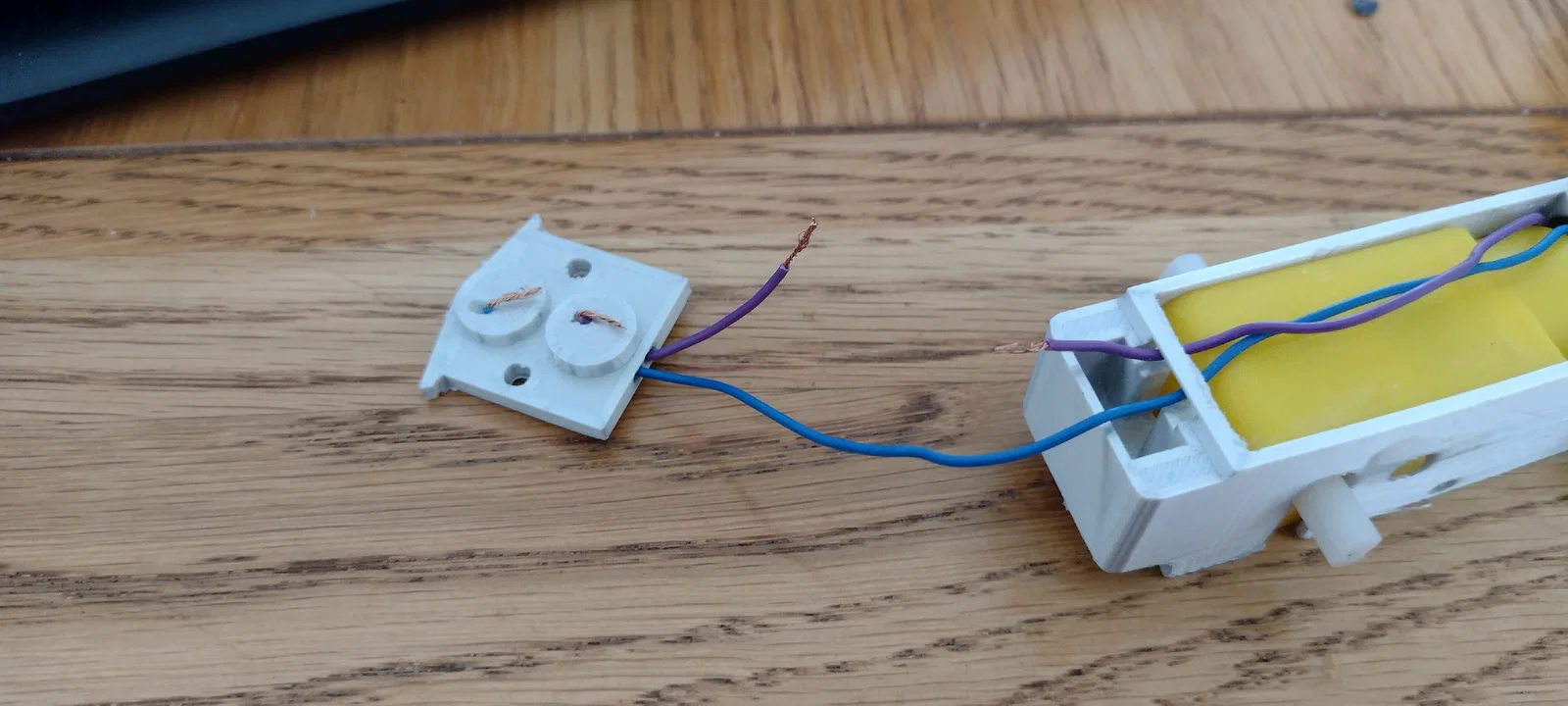

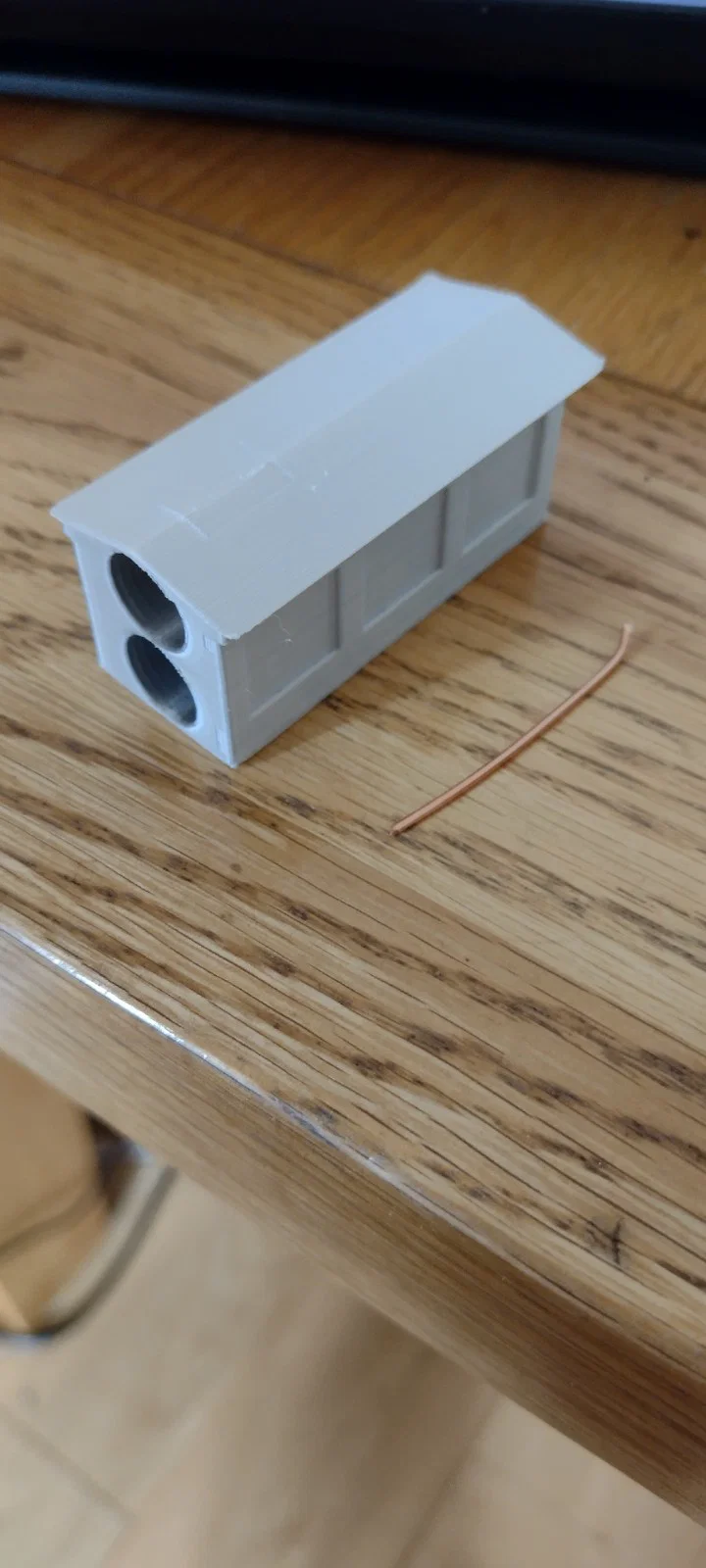

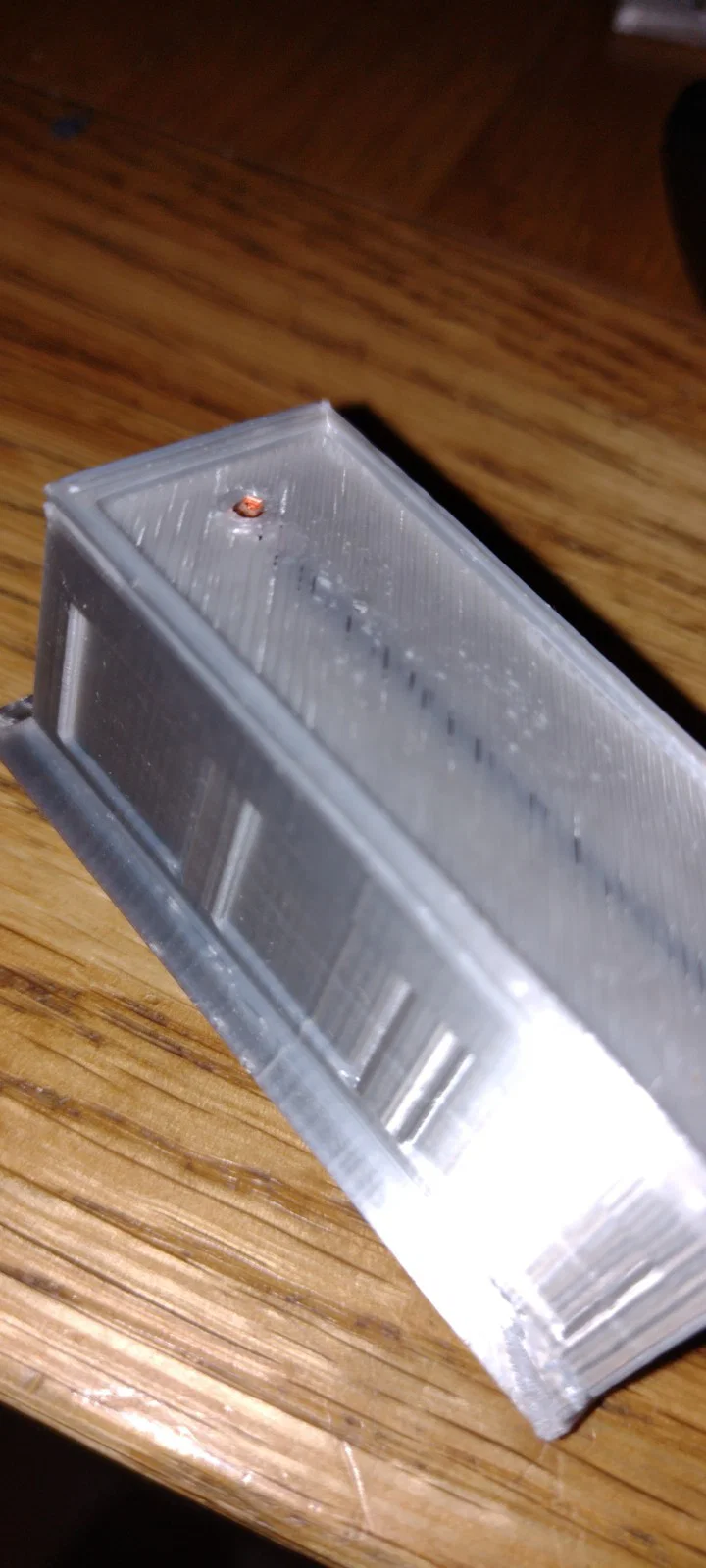

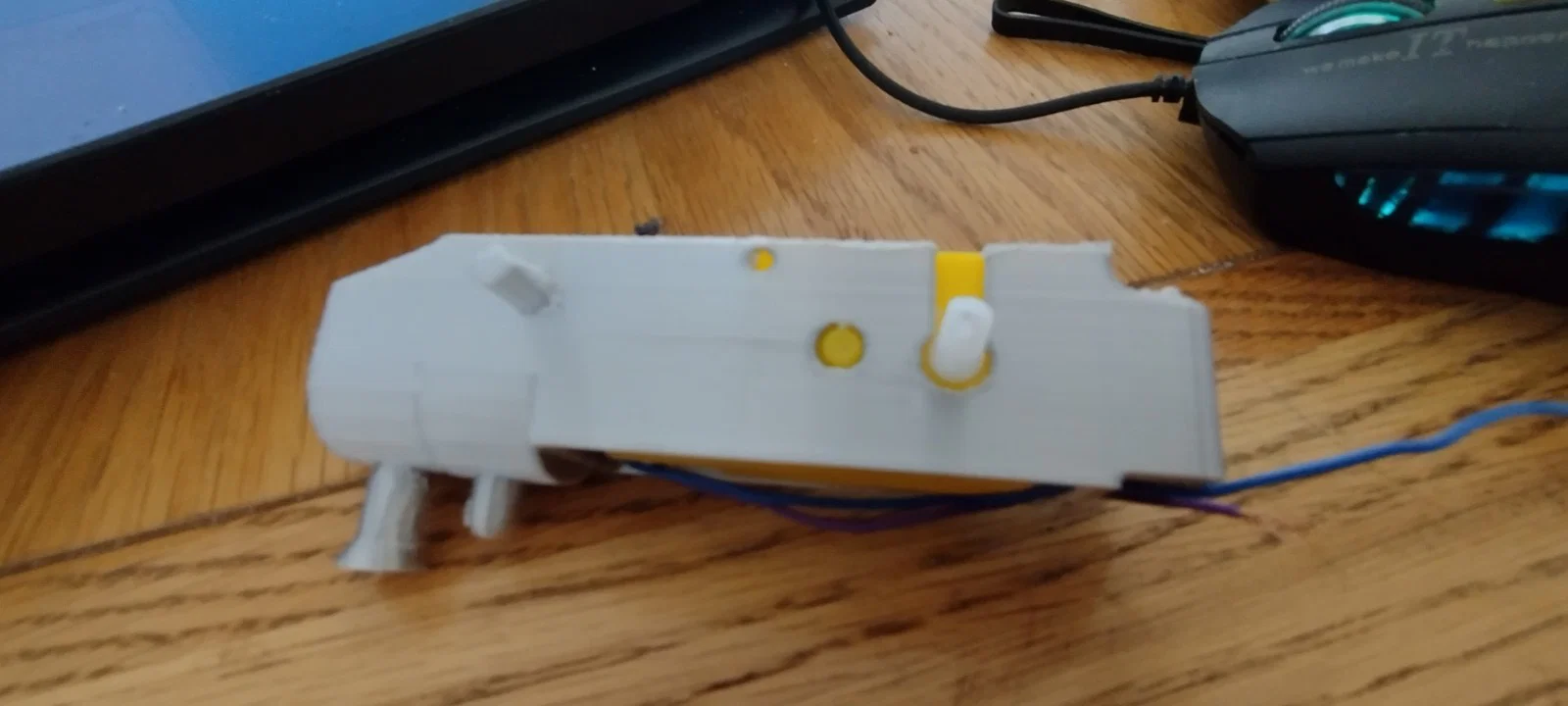

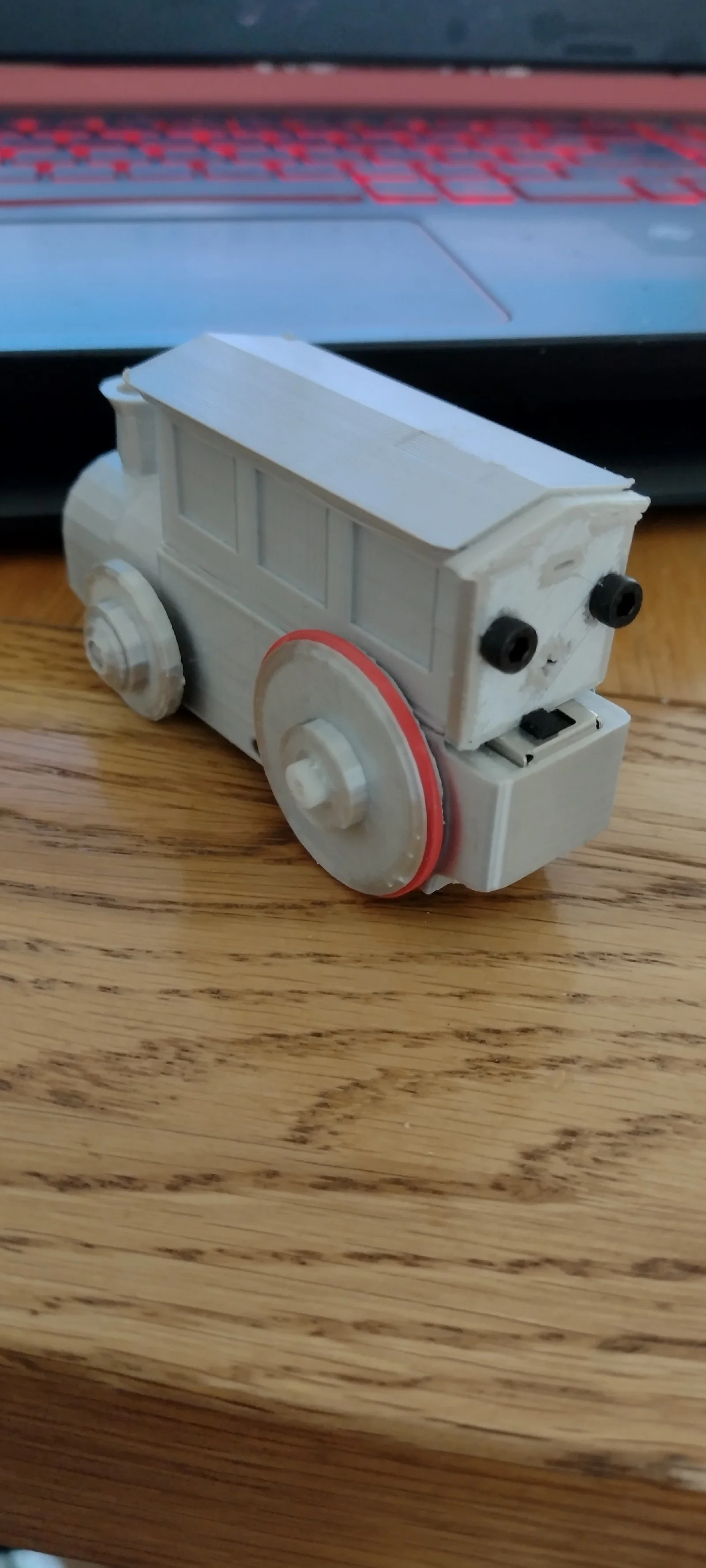

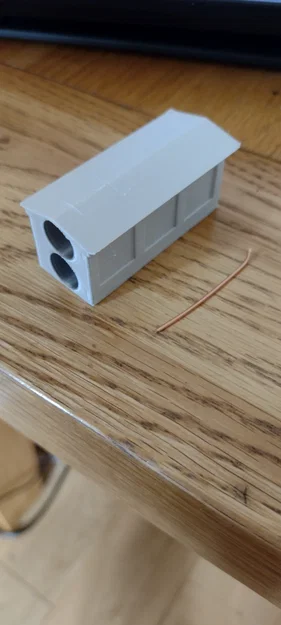

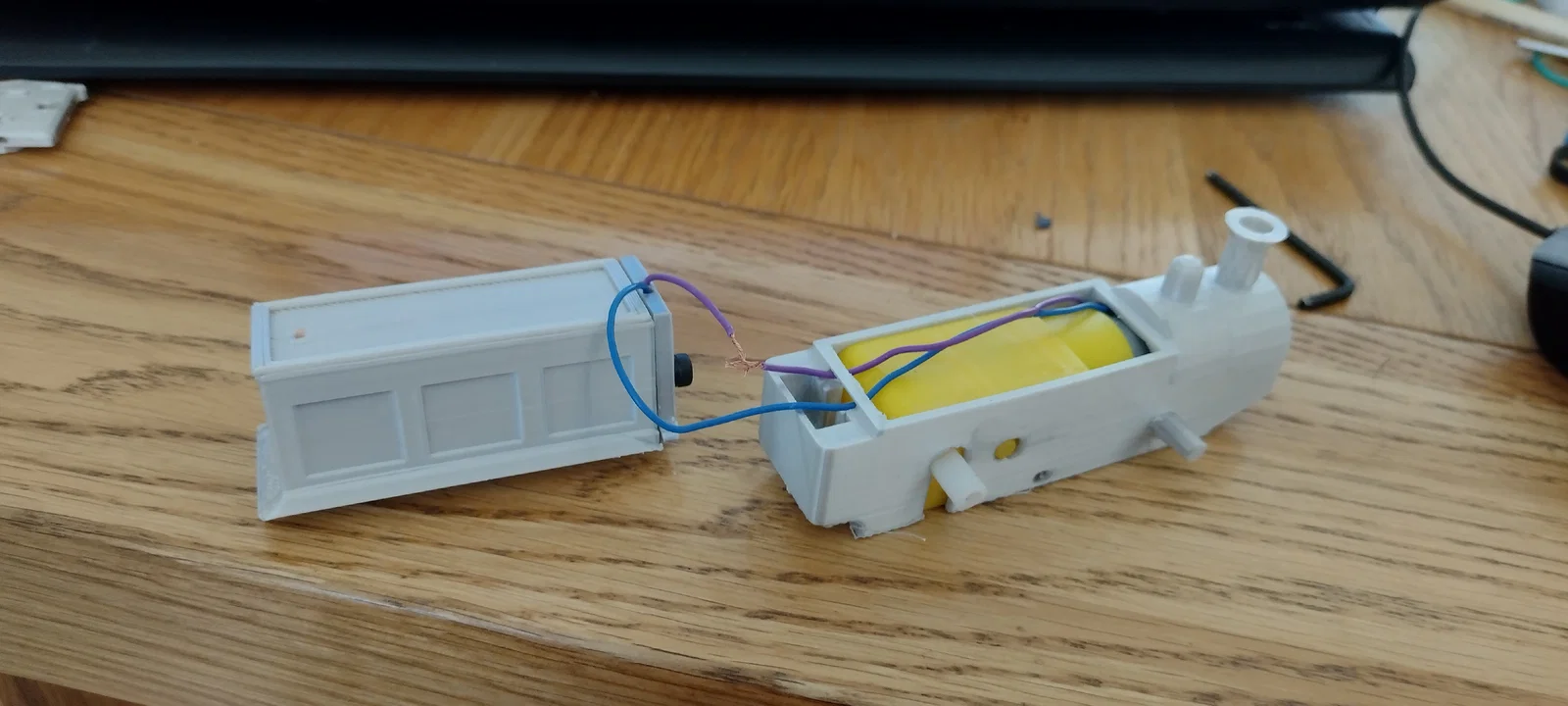

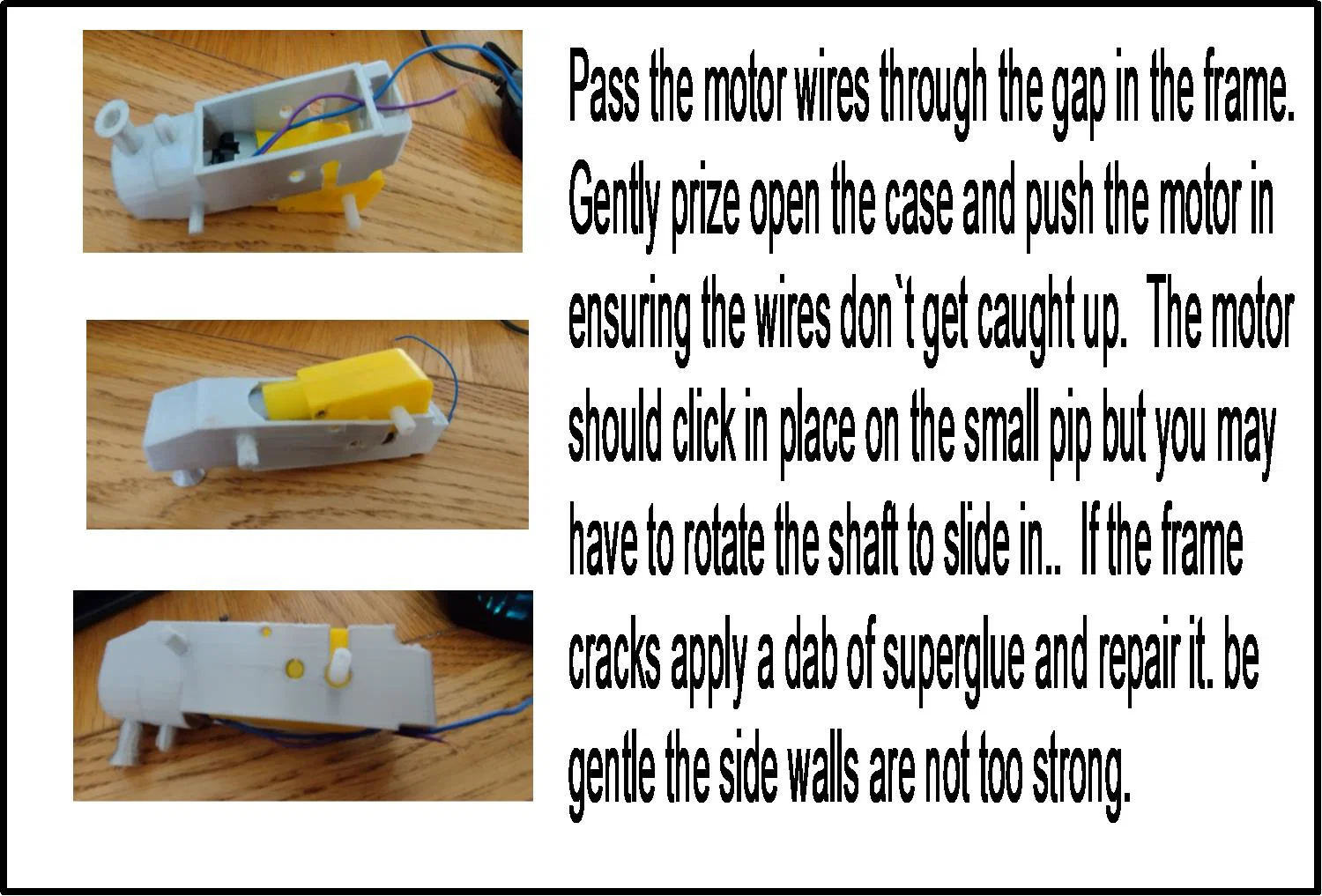

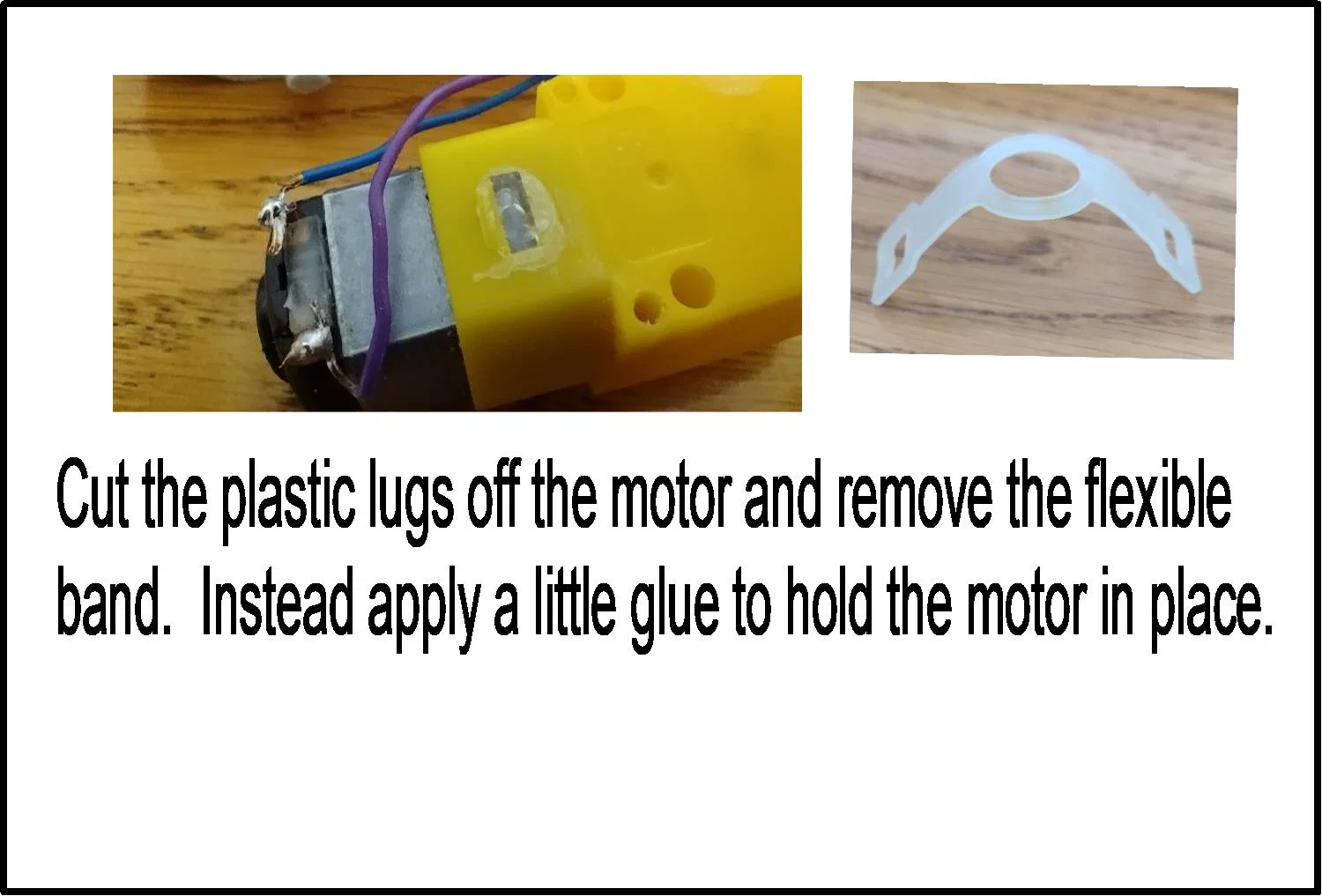

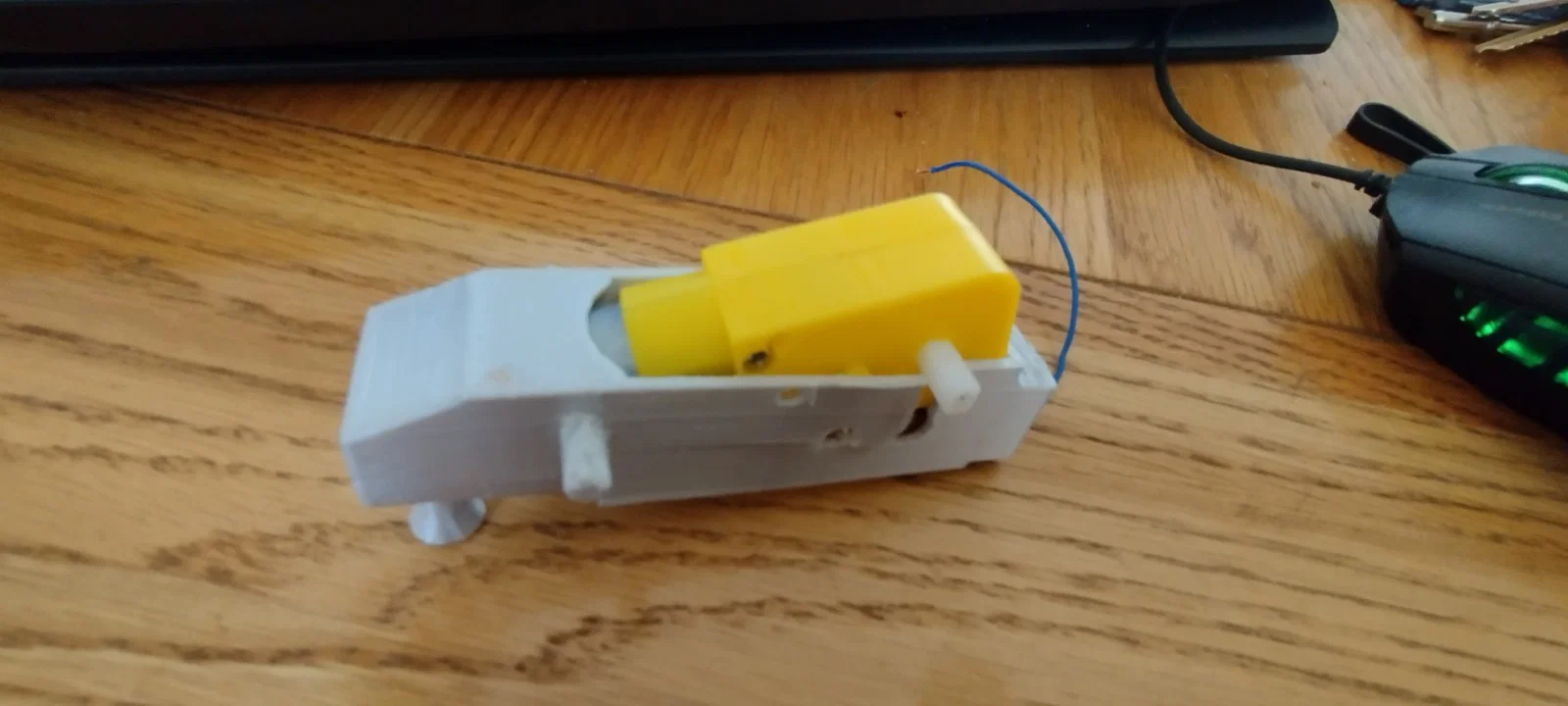

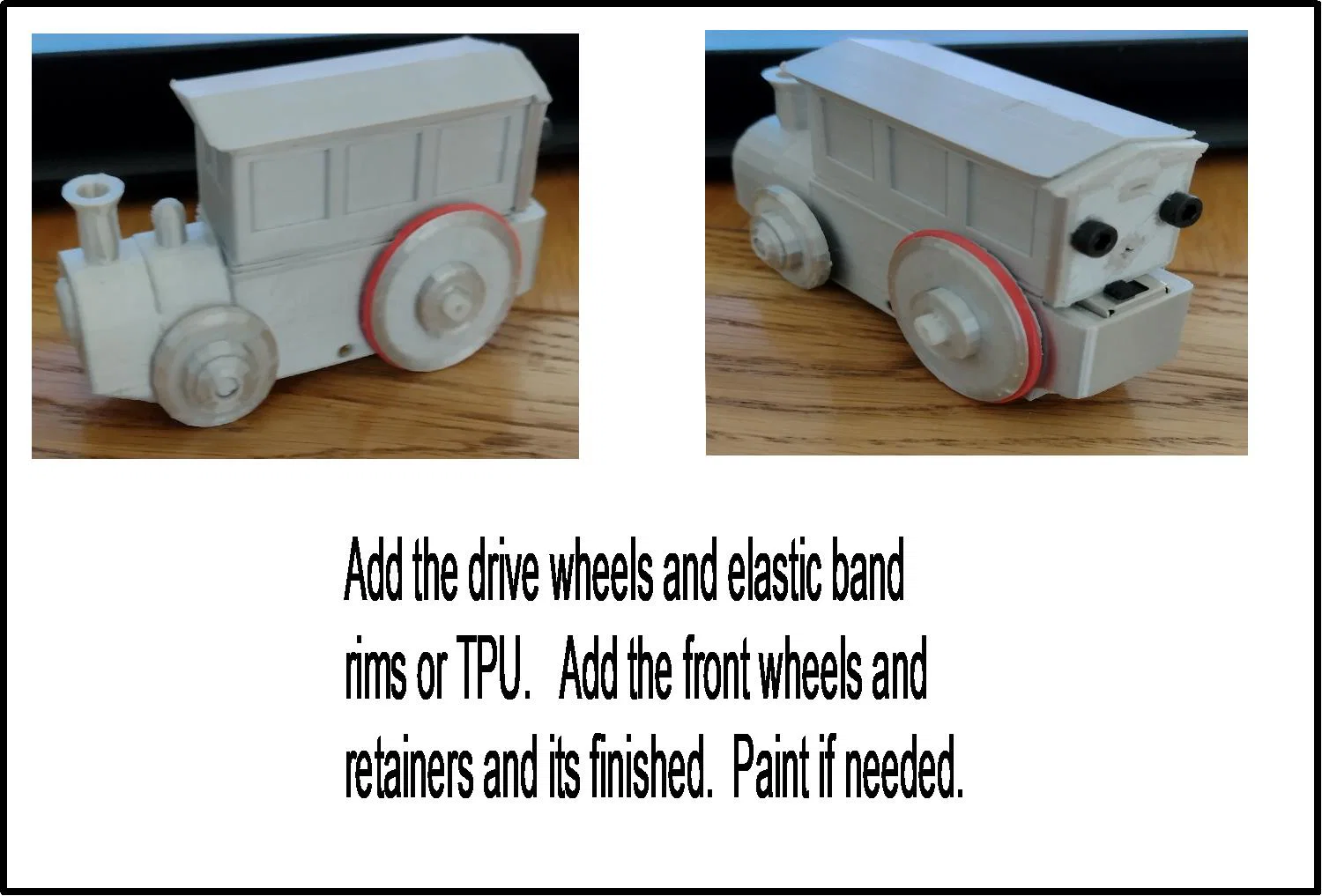

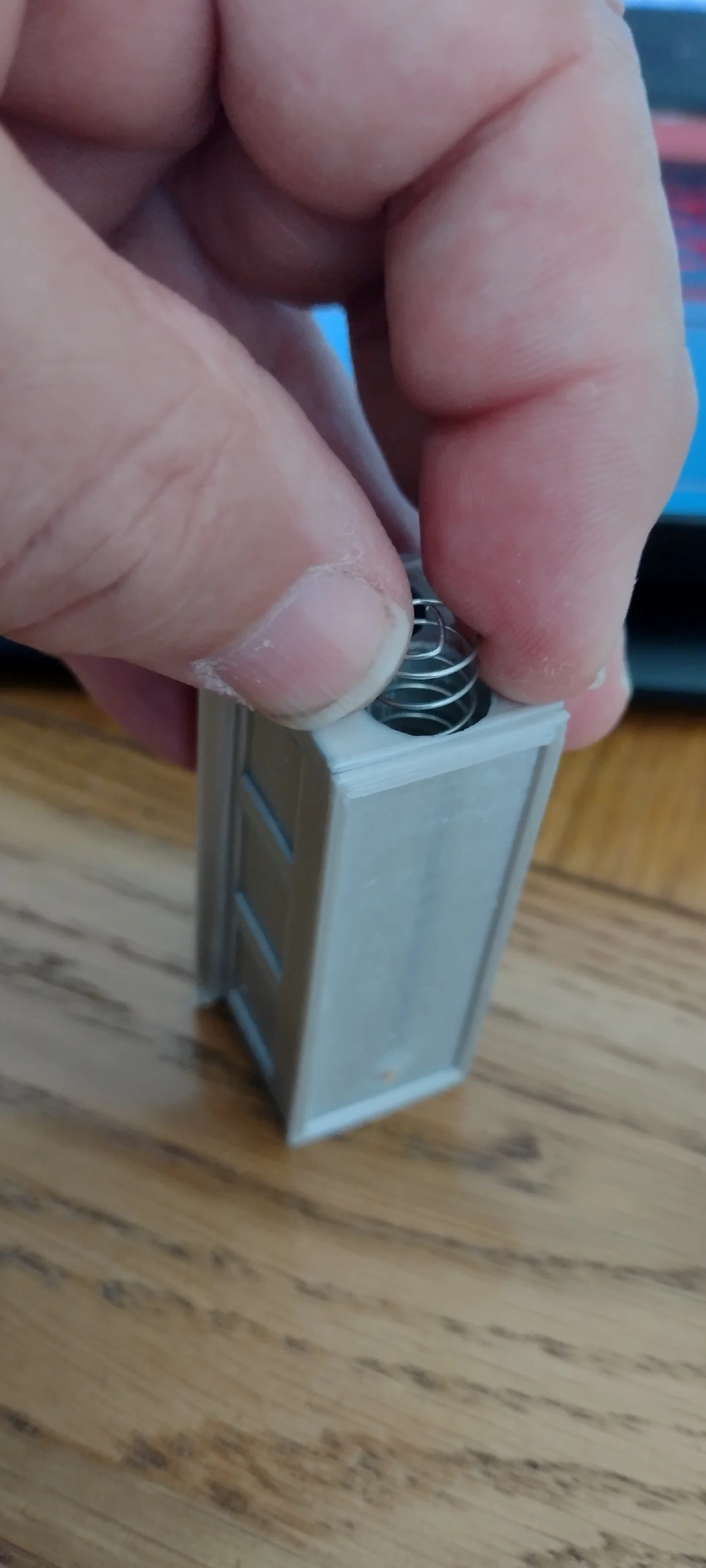

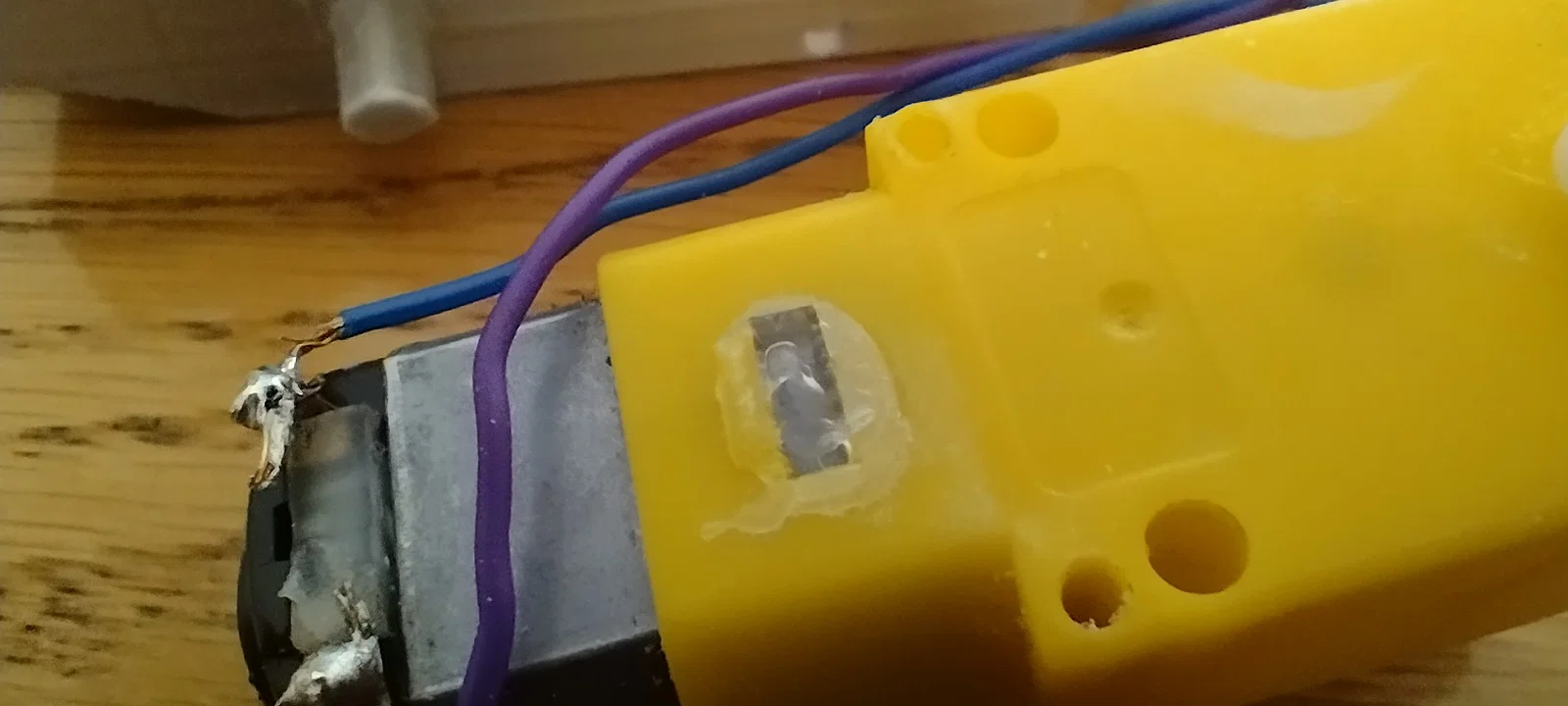

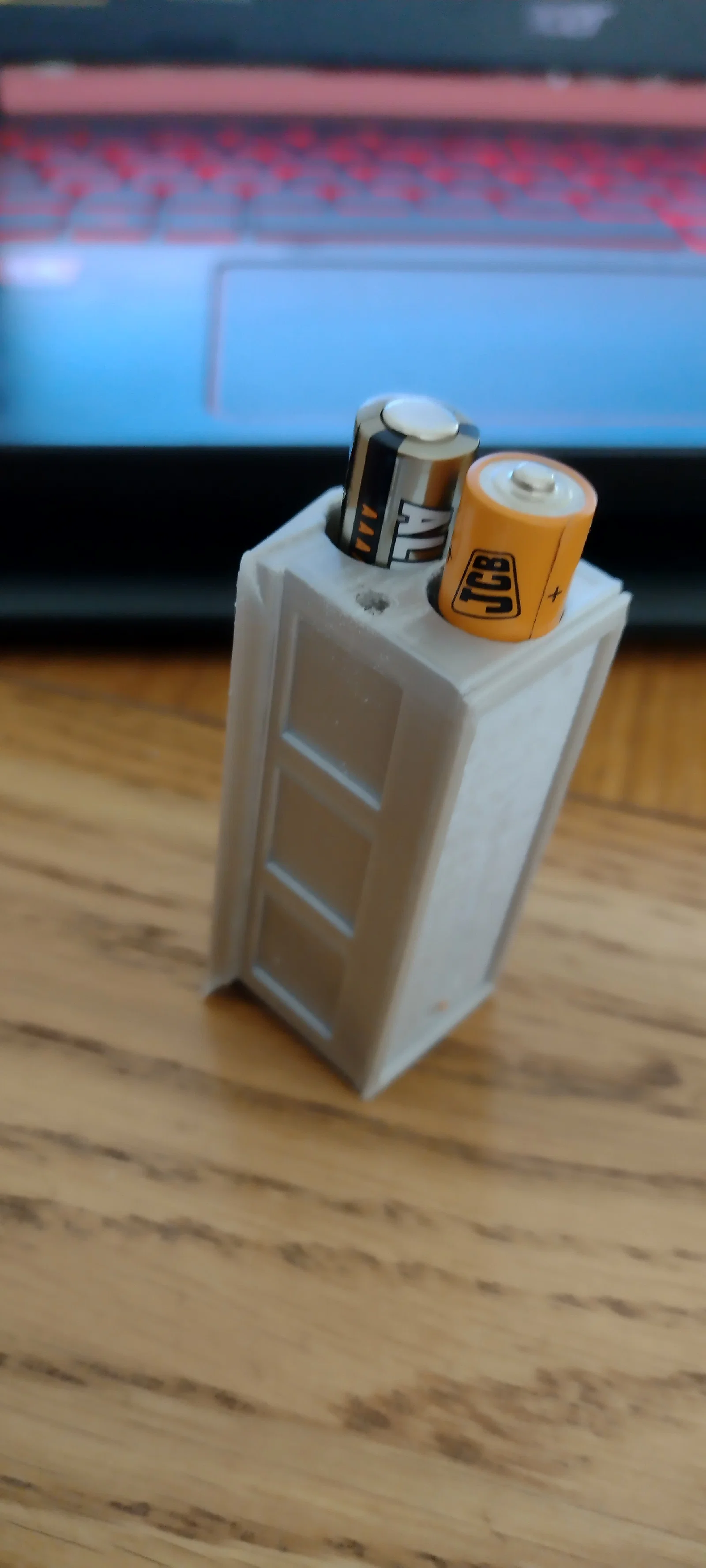

Thiết kế tàu điện Ikea / Brio, bản 2 trong 3. Bản này dùng hộp pin 2xAAA tích hợp ngay trong cabin. Có một công tắc micro miniature nhỏ để bật/tắt. Mình có đính kèm các file hướng dẫn dạng JPG từ video Youtube ở đây. Nguồn chạy đến từ một motor mini 2 trục kèm gearbox loại hay thấy bán trên Ebay. Truyền động dùng bánh xe có rãnh và lốp bằng dây thun (elastic band). Thiết kế được lấy cảm hứng từ vài mẫu mới đăng gần đây, nhưng mình đã vẽ lại con tàu bằng ProDesktop 8 và Tinkercad. Thêm một cục tạ nhỏ ở phía trước (bi sắt ball bearing 10mm) sẽ giúp khi leo dốc và kéo toa lên các đoạn nghiêng/cầu. Móc nối (hitch) được in riêng, dùng một bi nam châm nhỏ (ball magnet) từ bộ đồ chơi và sẽ dán keo sau khi canh được vị trí tối ưu. Mình dùng silk PLA+ và khuyên nên dùng supports chỉ cho phần bên dưới các trục bánh (axles).
