Pin bản lề 270 độ kiểu bắt vít (tùy chọn) cho V2 & V3

“fat upper slot links” dành cho rãnh trên (upper slot) của cả hai bản lề

“fat lower slot links” dành cho rãnh dưới (lower slot) cho những ai dùng loại pin không có rãnh (non groove pins)

“Fat lower slot clips” dành cho rãnh dưới kiểu locking pin

Update:- 4th October 2024 :- Đã thêm một loại pin không có rãnh an toàn/khóa clip. Thay vào đó, đây là pin đặc (có lỗ trên và dưới để bắt vít), không có rãnh — dành cho ai thích kiểu này. Có người đánh bộ này 4 sao thay vì 5 sao, có lẽ vì họ thấy cái rãnh là thừa, nên mình bổ sung thêm lựa chọn này. Nếu dùng pin này bạn sẽ cần in thêm một cặp solid links thay vì dùng split clips. Mình chưa test print cái pin mới này nhưng không thấy khả năng có vấn đề gì vì kích thước chủ yếu giống bản có rãnh. Cá nhân mình thấy bản không rãnh là thụt lùi một bước, nhưng vẫn để tùy chọn pin không rãnh cho ai cần.

Description:-

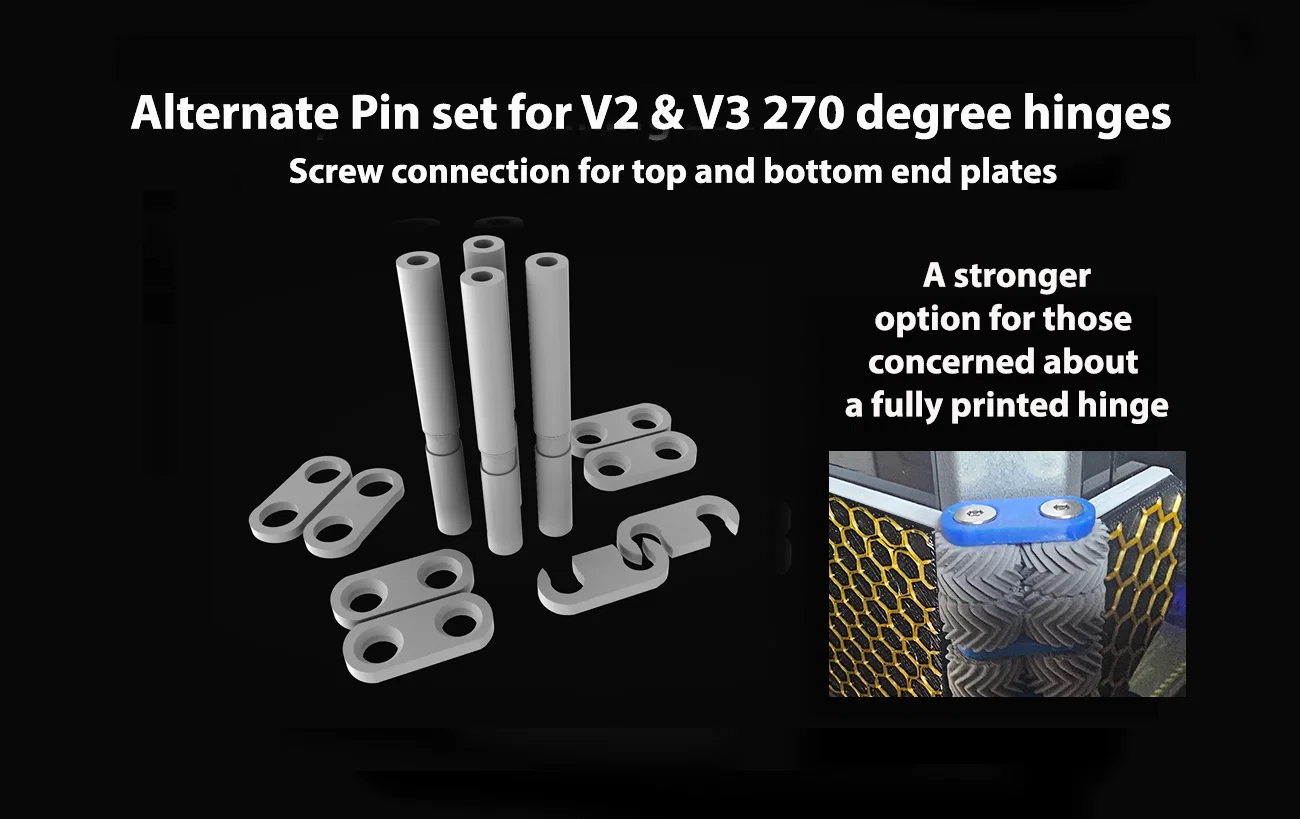

Phiên bản tùy chọn dùng vít của các hinge pin cho bộ bản lề 270 độ của mình. Những pin này sẽ fit cho cả version 2 và version 3 của bộ hinge (và cũng fit cả version 1 đã bị gỡ trước đó).

PETG

ASA

PLA

Nozzle .4

Layer .2

Khi mình remix một bộ bản lề 270 độ cho dòng K1 Series, mình có vài mục tiêu. Quan trọng nhất là đảm bảo nếu có phần nào của bản lề bị lỗi do in hỏng, thì vẫn có “phương án dự phòng”. Tất cả bản lề 270 độ của mình dùng plate trên và plate dưới như là phần chính để giữ các bánh răng (hinge gears) ăn khớp đúng cách. Cái central upper link cũng góp phần (và đóng vai trò dự phòng), còn cái clip bên dưới nó đảm bảo pin không thể rơi tuột ra phía dưới khi end cap chưa được lắp. Dư thừa an toàn khá nhiều. Mình nhắm tới một thiết kế vẫn chạy ổn ngay cả khi bạn lỡ in ra một chi tiết yếu. Dù có gãy liên kết, thậm chí gãy pin, cũng không dẫn tới hỏng bản lề kiểu “toang” ngay. Tệ nhất là một chi tiết hư có thể làm cửa bị xệ, bạn sẽ cảm nhận (hoặc nhìn thấy) ngay và sửa nhanh được, không gây rủi ro cho cửa kính.

Ban đầu mình tránh phát hành bản dùng vít vì muốn giữ cho bản lề hoàn toàn printable, nhưng giờ mình thêm vào vì có vài người hỏi về lựa chọn bắt vít (Edit: mình cũng thấy một bản remix đã hy sinh một phần cơ chế dư thừa an toàn). Vì vậy, bộ pin này là phiên bản mạnh nhất tới giờ. Trừ khi luồn hẳn một cây pin thép đặc xuyên từ trên xuống dưới trong bản lề, mình nghĩ đây là lựa chọn tốt nhất.

Những pin này ngắn hơn các phiên bản trước mình từng phát hành. Khi lắp vào, chúng nhô nhẹ ra khỏi bề mặt bản lề. Cá nhân mình in các mẫu test pin bằng PETG vì nó phù hợp hơn để “cắt ren” bằng vít M4.

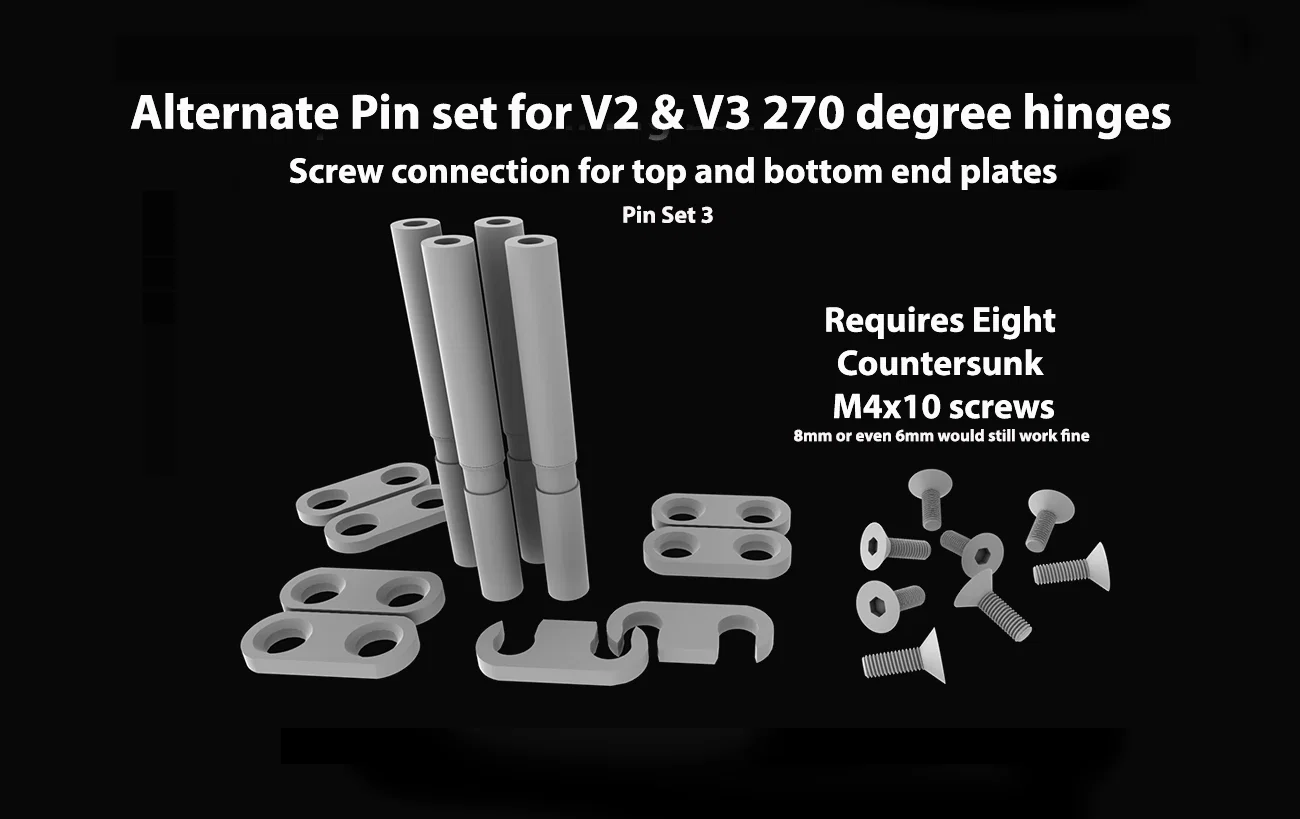

Để dùng các pin này bạn sẽ cần 8 con vít M4x10 (đầu chìm/countersunk). M4x8mm cũng dùng được. Nếu dùng vít đầu dù (button head) loại thường (không countersink) thì có thể bạn lật ngược các plate lại được, nhưng mình chưa test khả năng này; và nếu làm vậy thì nhớ đừng siết end cap quá tay.

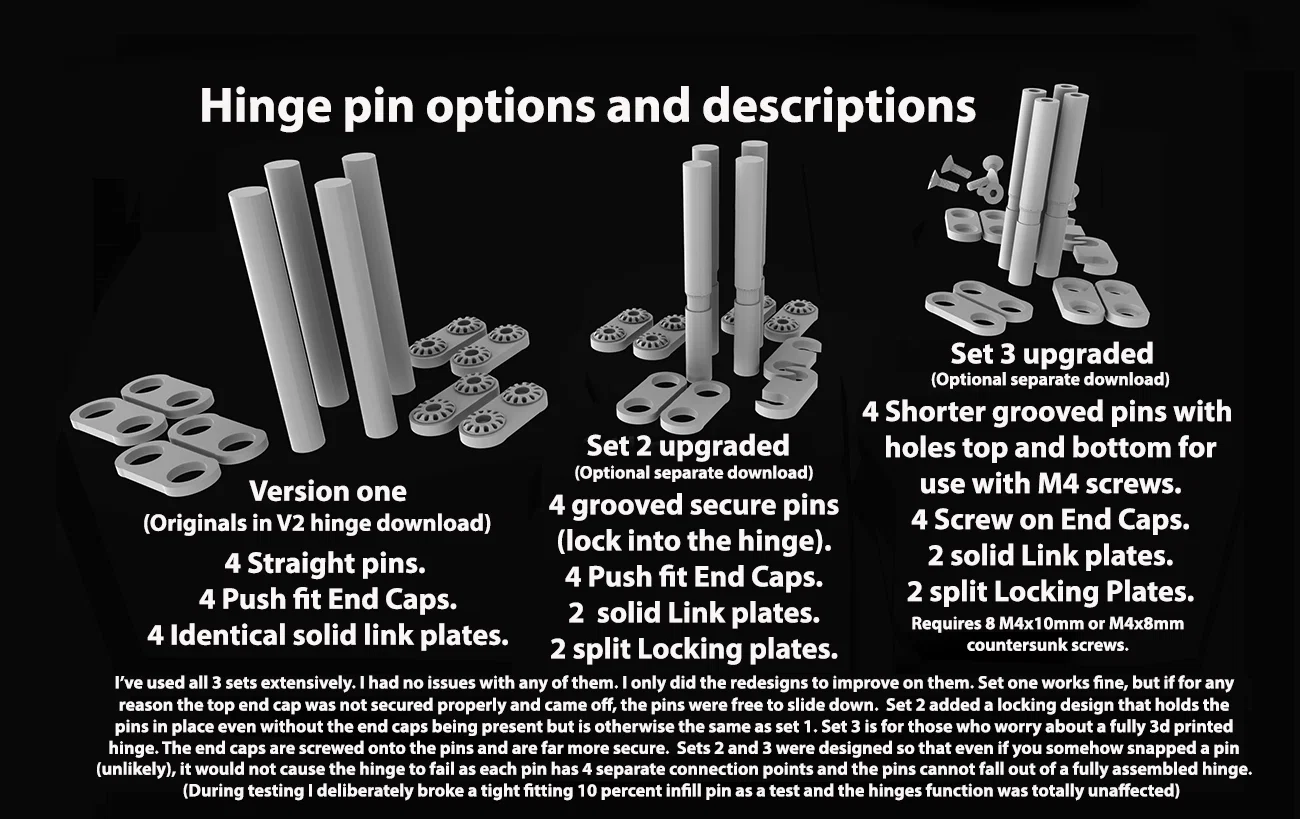

Các pin này dựa trên bộ pin mình đã chỉnh sửa có securing clip (lắp ở rãnh dưới của gears) để ngăn pin rơi tuột xuống nếu không lắp top end cap. Cái clip vẫn làm đúng nhiệm vụ đó ở bộ này. Khi lắp, pin nên xoay được trong clip. Nếu quá khít, khi mở bản lề nó có thể bị ép và bung khỏi pin. Lúc mới dùng, nhớ kiểm tra clip vẫn nằm đúng vị trí. Nếu nó bị đẩy bung? tháo clip ra và nới lỗ một chút bằng giấy nhám hoặc dao bén. Trong 6 bộ mình in, chỉ có 1 chi tiết bị quá khít. Vì bộ này dùng vít để giữ pin, tùy chọn có rãnh (groove) có thể là “thừa” với một số người, và bạn có thể không muốn dùng; nếu vậy thì giờ đã có thêm biến thể pin thẳng (straight pin) trong phần download, không có rãnh, và dùng full link thay cho split link ở rãnh dưới.

Cả 4 pin đều có lỗ 3.6 x 10mm ở mỗi đầu. Dùng một con vít, bạn có thể tự cắt ren ở cả hai đầu pin bằng chính con vít đó (hoặc ai có bộ tap and die thì cắt ren sẽ dễ hơn). Có thể bạn cần nới nhẹ phần miệng lỗ để ren “bắt” được và bắt đầu cắt khi vặn vào. Mình khuyên làm bước này trước khi lắp bản lề, vì với PETG thì cần khá nhiều lực để cắt ren. Vặn tiến nửa vòng rồi lùi lại một phần tư vòng. Khi thấy quá chặt, lùi ra chút rồi lại vặn vào, lặp lại tới khi chắc chắn đã cắt đủ ren cho vít. Nếu in pin bằng PLA, cẩn thận hơn khi cắt ren vì rất dễ làm gãy pin nếu làm gấp.

Mình thích vẻ ngoài kiểu push fit (ấn vào) hơn bản dùng vít, nhưng phải công nhận vít cho liên kết chắc hơn và loại bỏ lo ngại end cap có thể bị lỏng theo thời gian.

Mình chọn vít countersunk vì như vậy, ngoài phần ren tiếp xúc với nhựa bên trong chính cái pin, thì ren không chạm vào end cap. Chỉ phần đầu chìm (countersunk) là tiếp xúc. Nếu vì lý do nào đó pin quá chặt trong bản lề và bị ép xoay khi bạn mở/đóng? Mép vát (chamfer) của đầu vít sẽ giảm mài mòn ở end cap rất nhiều.

Mình có dùng hai cách để lắp bản lề; cả hai đều được mô tả riêng trên trang bản lề 270 độ version 2 và version 3.

Để lắp bản lề với loại pin này: cắt ren trong pin trước, bạn sẽ cần 2 cây lục giác/Allen key vì nó sẽ chặt rất nhanh. Thực ra 10mm là hơi “dư”, 8mm là ổn, và trong trường hợp gấp có thể 6mm cũng được, nhưng mình thiết kế vậy để phần kim loại “ăn” trong pin nhiều nhất mà không làm yếu pin.

Đảm bảo pin xoay trơn trong các lỗ bản lề. Nếu vì lý do nào đó pin bị chặt, hoặc chạy mũi khoan 8mm qua phần lỗ bản lề, hoặc chà nhám pin đến khi di chuyển tự do.

Khi lắp, rãnh (groove) của pin nên thẳng hàng với rãnh thấp nhất của gears. Khi luồn cây pin đầu tiên vào, móc được cái “link” ở rãnh trên (upper slot) rồi đẩy pin vào hết cỡ. Canh cho 2 nửa bản lề thẳng nhất có thể rồi luồn cây pin thứ hai vào, lại móc cái link và đẩy vào hết cỡ. Chưa lắp clip vội. Lấy một end cap và vặn vào trên hoặc dưới, chưa cần siết chặt. Có thể trong lúc làm sẽ bị lệch gears, nhưng độ rơ đủ để chỉnh lại ở bước này.

Lắp end cap còn lại và bắt đầu vặn xuống. Chỉ siết chặt hoàn toàn end cap khi bạn thấy canh thẳng đã đúng. Khi đã siết xong, thêm retainer clip, ấn mạnh tới khi nghe/cảm giác “click” vào vị trí.

Không cần siết end cap quá tay. Chỉ cần vừa khít (snug) là đủ.

Làm tương tự cho bản lề thứ hai là xong.

Hướng dẫn cố định lên máy in nằm ở trang bản lề 270 độ V2 và V3 của mình.

Mình in pin và end cap bằng PETG với infill 60%. Vì bạn sẽ cắt ren vào pin, đừng ham infill thấp.

End cap in rất nhanh nên bạn có thể tăng infill cao hơn nữa mà không tốn thêm nhiều thời gian.

Note:- Cá nhân mình thích lắp bản lề lên máy in khi nó đang tách làm hai nửa. Sau khi in xong, mình lắp hoàn chỉnh và test bản lề để chuẩn bị, rồi tháo một cây pin khỏi mỗi bản lề. Dùng băng keo cố định cửa lên máy, đặt các nửa bản lề vào vị trí trên cửa và trên máy (siết vừa đủ để giữ nhưng vẫn chỉnh được). Chỉ lúc đó mình mới nối lại hai nửa bản lề. Với mình, cách này là tối ưu vì tránh lệch ăn khớp gears khi nối hai nửa lại. Dù hơi lỉnh kỉnh hơn với pin dùng vít, mình vẫn thích cách lắp này.

Mình đề xuất PETG là lựa chọn filament tốt nhất cho các pin này vì phần cắt ren được cố tình làm cho chặt. PLA cũng có thể dùng ổn nhưng có thể fail lúc cắt ren, nên chuẩn bị tinh thần cho khả năng đó nếu dùng PLA. Khi đã bắt vít và lắp vào bản lề, hiệu năng sử dụng thực tế của PLA có thể sẽ tốt ngang PETG.
