T-Nut M3, M4 cho thanh nhôm định hình 20x20mm (T-Slot 2020)

T-Nut M3, M4 cho thanh nhôm định hình 20x20mm

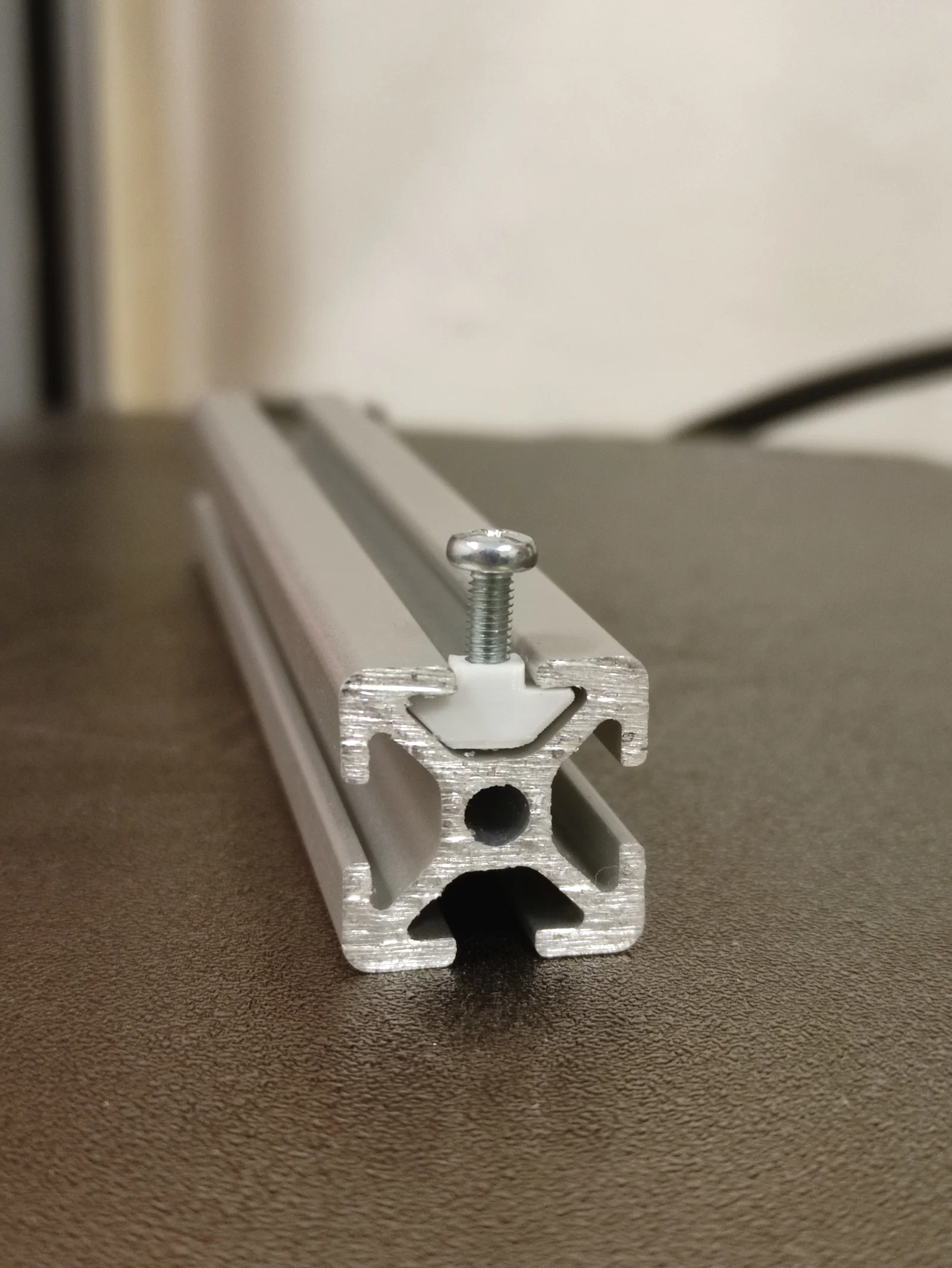

Khi anh em chơi hệ máy in 3D hay làm DIY (Do-It-Yourself) với các loại khung nhôm định hình 20x20mm, việc tìm kiếm linh kiện phù hợp đôi khi cực kỳ nan giải. Những con ốc T-Nut bán sẵn trên thị trường nhiều lúc không đúng kích thước chuẩn, hoặc thiết kế lỏng lẻo làm mất thời gian căn chỉnh. Hiểu được nỗi khổ đó, mình đã thiết kế và chia sẻ mẫu T-Nut này, đảm bảo vừa khít hoàn hảo với các rãnh nhôm 2020 phổ biến hiện nay.

Mẫu thiết kế này được mình tối ưu hóa để người dùng có thể tự tin in ấn tại nhà mà không lo bị tuột hay kẹt rãnh. Bằng cách sử dụng file STL này, anh em có thể tùy chọn in loại lỗ M3 hoặc M4 tùy theo nhu cầu gắn phụ kiện của máy. Việc tự in T-Nut không chỉ giúp tiết kiệm chi phí mà còn là giải pháp cứu cánh tức thời khi dự án của anh em đang dang dở mà thiếu đúng con ốc nhỏ xíu này.

Dưới đây là một số lưu ý và thông tin chi tiết để anh em in mẫu T-Nut này đạt hiệu quả cao nhất:

• Tương thích hoàn hảo: Thiết kế chuyên dụng cho các loại thanh nhôm định hình chuẩn 20x20mm (T-Slot 2020).
• Tùy chọn đa dạng: File thiết kế hỗ trợ cả hai kích thước ốc phổ biến là M3 và M4, đáp ứng hầu hết các nhu cầu lắp ráp cơ khí cơ bản.
• Chất liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền và khả năng chịu lực tốt hơn PLA, giúp ren ốc không bị trờn khi siết chặt.
• Cài đặt in 3D: Để đạt được độ chính xác cao, anh em nên chọn Layer Height khoảng 0.16mm hoặc 0.2mm, cùng với Infill khoảng 40-50% để đảm bảo độ cứng chắc cho chi tiết nhỏ này.
• Lưu ý lắp đặt: Trước khi bắt đầu siết ốc, hãy chắc chắn T-Nut đã xoay đúng hướng nằm ngang trong rãnh nhôm để nó tự khóa lại khi siết, tránh trường hợp bị xoay tròn theo ốc.
• Tips nhỏ: Nếu sau khi in xong thấy hơi chật, anh em chỉ cần dũa nhẹ các cạnh bên là sẽ khớp ngay, không nên siết quá mạnh tay lúc đầu để tránh làm biến dạng nhựa.

Hy vọng mẫu T-Nut này sẽ giúp anh em giải quyết được vấn đề lắp ráp trong các dự án máy in 3D hay máy CNC mini. Việc sở hữu một bộ ốc vít tự làm đúng ý luôn mang lại cảm giác phấn khích và hiệu quả hơn hẳn so với việc đi tìm mua hàng không chuẩn xác.
