Lenovo Tiny Fan Shroud – Ống gió gắn quạt 4010 blower làm mát card 10G

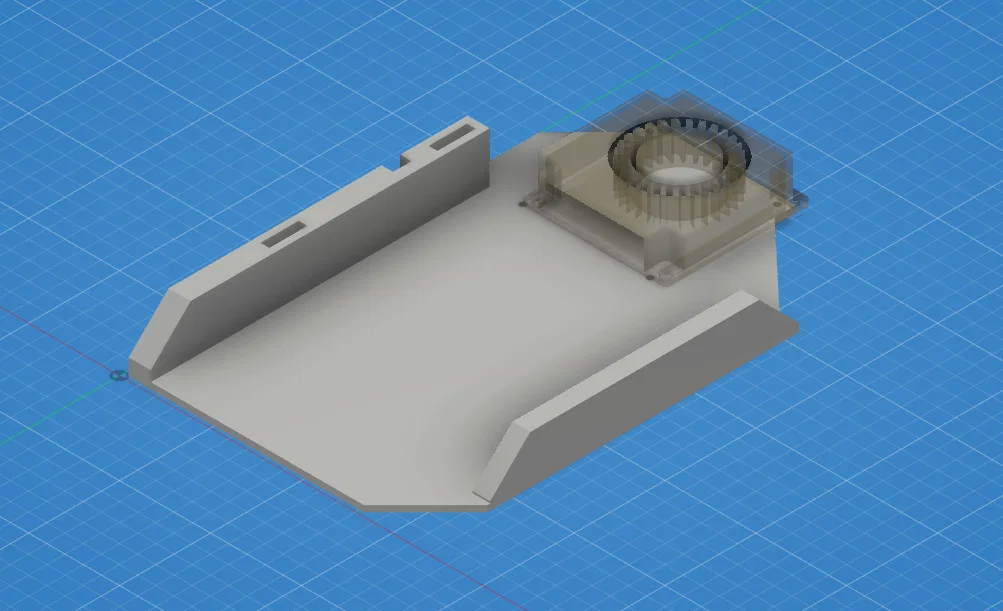

Mình tính dựng một Tiny cluster dùng mấy máy M720q của mình cũng lâu rồi, và tiện thể muốn cho nó chạy mạng 10G. Thấy nhiều người gắn card mạng 10G lên mấy máy này với mức độ thành công khác nhau; vấn đề gần như lúc nào cũng gặp là nhiệt độ tích tụ khá cao. Nên mình thử tự thiết kế một món trên Fusion 360 để xử lý chuyện này. Mục tiêu là làm sao để ai cũng dễ làm nhất có thể — nếu bạn thấy có điểm nào cải thiện được thì cứ mạnh dạn comment nha.

Một điểm mình muốn cải thiện nữa là làm sao làm được mà không cần hàn hay chỉnh sửa board theo bất kỳ kiểu nào. Nếu bạn biết cách nào, làm ơn chỉ giúp mình với. 👍

 ⚠ Warning

NHỚ IN THỬ CÁI SHROUD VÀ MOCKUP QUẠT 4010 BLOWER ĐỂ XÁC NHẬN VỪA VẶN TRƯỚC KHI MUA HOẶC MOD BẤT CỨ THỨ GÌ! NẾU SHROUD NÀY DÙNG ĐƯỢC VỚI BẠN, VUI LÒNG COMMENT GIÚP LÀ BẠN ĐANG GẮN CARD GÌ

Cái shroud này được thiết kế để đặt lên 2 cái tab dùng để giữ khay ổ 2.5" (drive caddy) và card PCIe riser (cần để gắn card mạng). Vậy nên nhớ canh cho đủ khoảng hở (clearance) cho đúng.

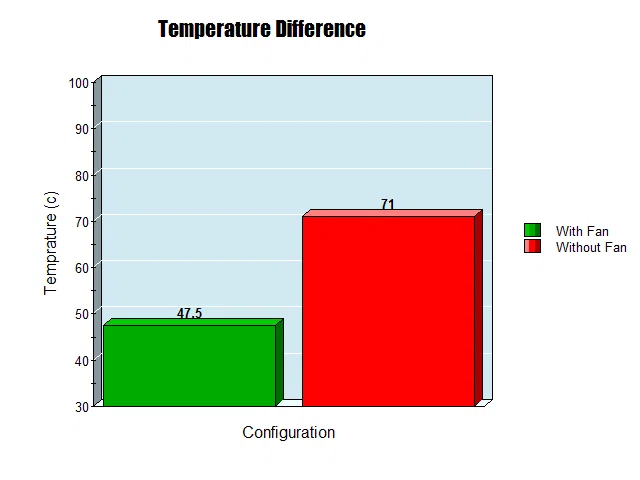

🌡 Temperature Results:

Các kết quả bên dưới được đo bằng thermocouple đặt trên heatsink của card mạng Fujitsu D2755-A11 GS3 (Intel X520-DA2), ở nhiệt độ môi trường 30.2°C và máy chạy benchmark CPU 100% trong 1 tiếng. Ngoài ra còn có gắn thêm một cái baffle phía sau máy, nên rất có thể nó làm hạn chế airflow.

Theo mình thấy thì card này không có cảm biến nhiệt độ onboard, nên nhiệt độ cao khi không gắn quạt — nếu đo ngay trên chipset — có thể còn cao hơn nữa.

🏗 Bill of Materials

• Quạt 4010 Blower 5V
• ST XH 2.54 mm pitch female 2-pin terminal
• Vít M2x4 hoặc M2x5 mm tùy theo model quạt 4010 blower bạn mua


🔨 Tools Needed

• Mỏ hàn
• Thiếc hàn
• Kìm mũi nhọn (để chỉnh JST terminal)
• Tua vít cho vít M2
• Đồng hồ đo (multimeter) (nếu bạn muốn kiểm tra lại… lol)

💲 Cost:

• $7 USD cho bộ 500 cái vít M2/M2.5/M3
• $8 USD cho JST XH terminals
• $11 USD cho 2x quạt WINSINN 40mm blower fan

Nên nếu bạn mod nhiều hơn 1 máy thì chi phí tính trên mỗi máy sẽ rẻ hơn.


🪛 Install

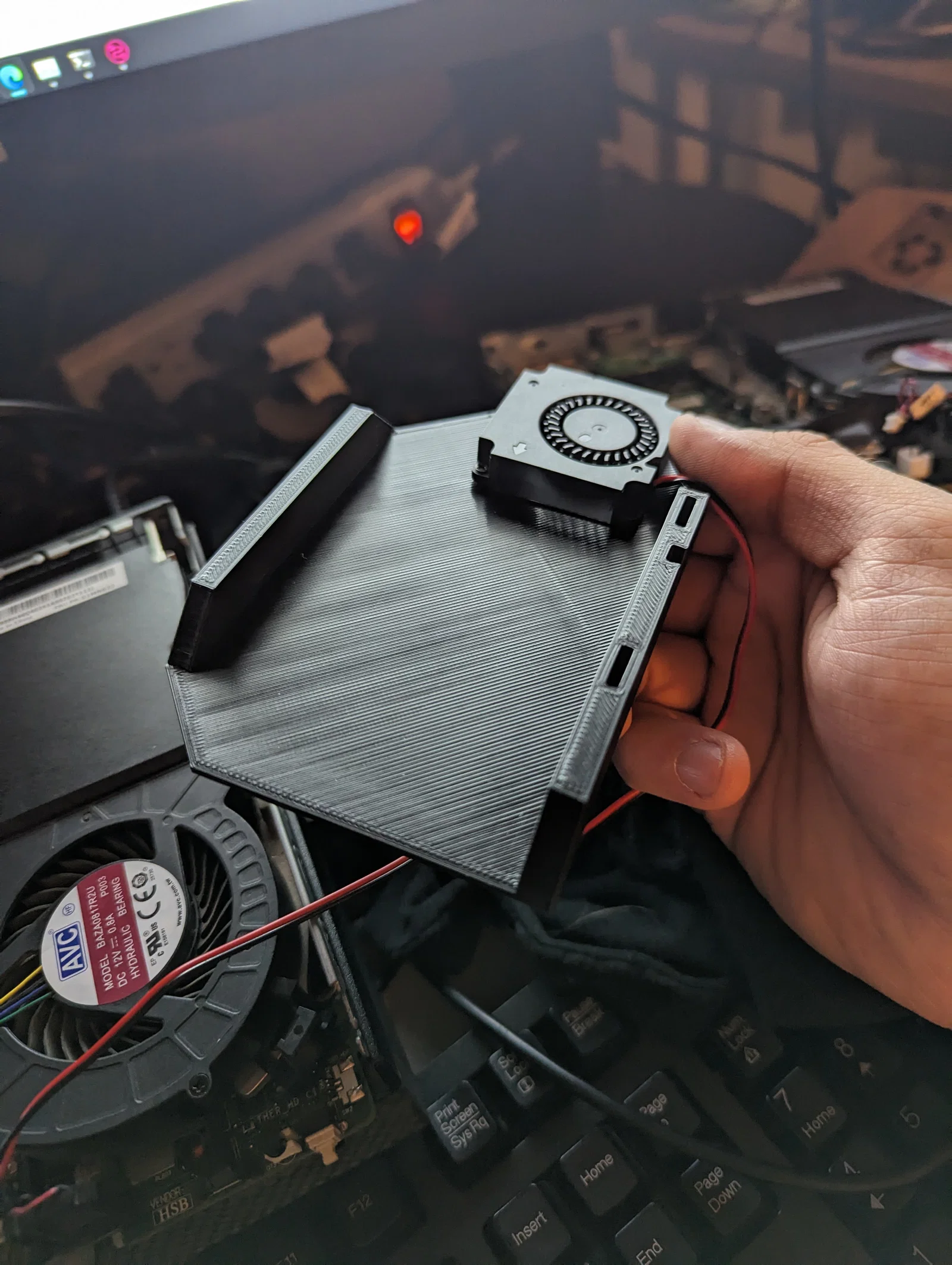

Sau khi bạn đã xác nhận shroud và mockup chạy ổn với cấu hình của bạn, tiến hành gắn quạt 4010 blower lên shroud bằng vít M2. Tùy model quạt bạn mua mà cần M2x4 hoặc M2x5. Với quạt WINSINN mình mua thì mình phải dùng M2x5.

Giờ tới phần khó.

Mình sẽ hàn một JST terminal vào pad 5V phía trước

Tùy cái JST XH 2.54 bạn có, bạn có thể phải chỉnh terminal để với tới cực dương và cực âm trên pad 5V nơi sẽ hàn vào. Mình mua loại terminal dùng cho surface mount, nên mình chỉ bẻ chân pin góc 90 độ. Mình đoán với loại bạn mua sẵn dạng 90 độ, bạn có thể rút pin ra rồi gắn lại để thay vì chĩa 90 độ ra ngoài thì nó chĩa 90 độ sang bên, đối nhau 180 độ.

Bạn nên chấm thêm một chút thiếc lên các mối hàn (solder joints) của pad 5V và lên JST connector.

Trước khi hàn, nhớ để ý chiều của jack cắm quạt và chân dương. Trên mainboard có đánh dấu bên nào là dương và bên nào là âm. Nhớ hàn connector đúng chiều.

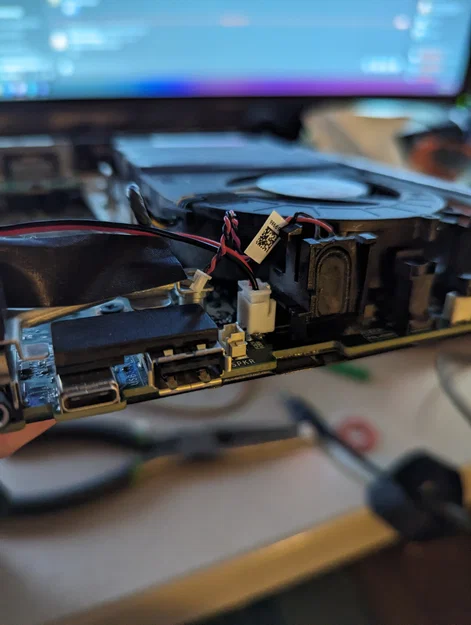

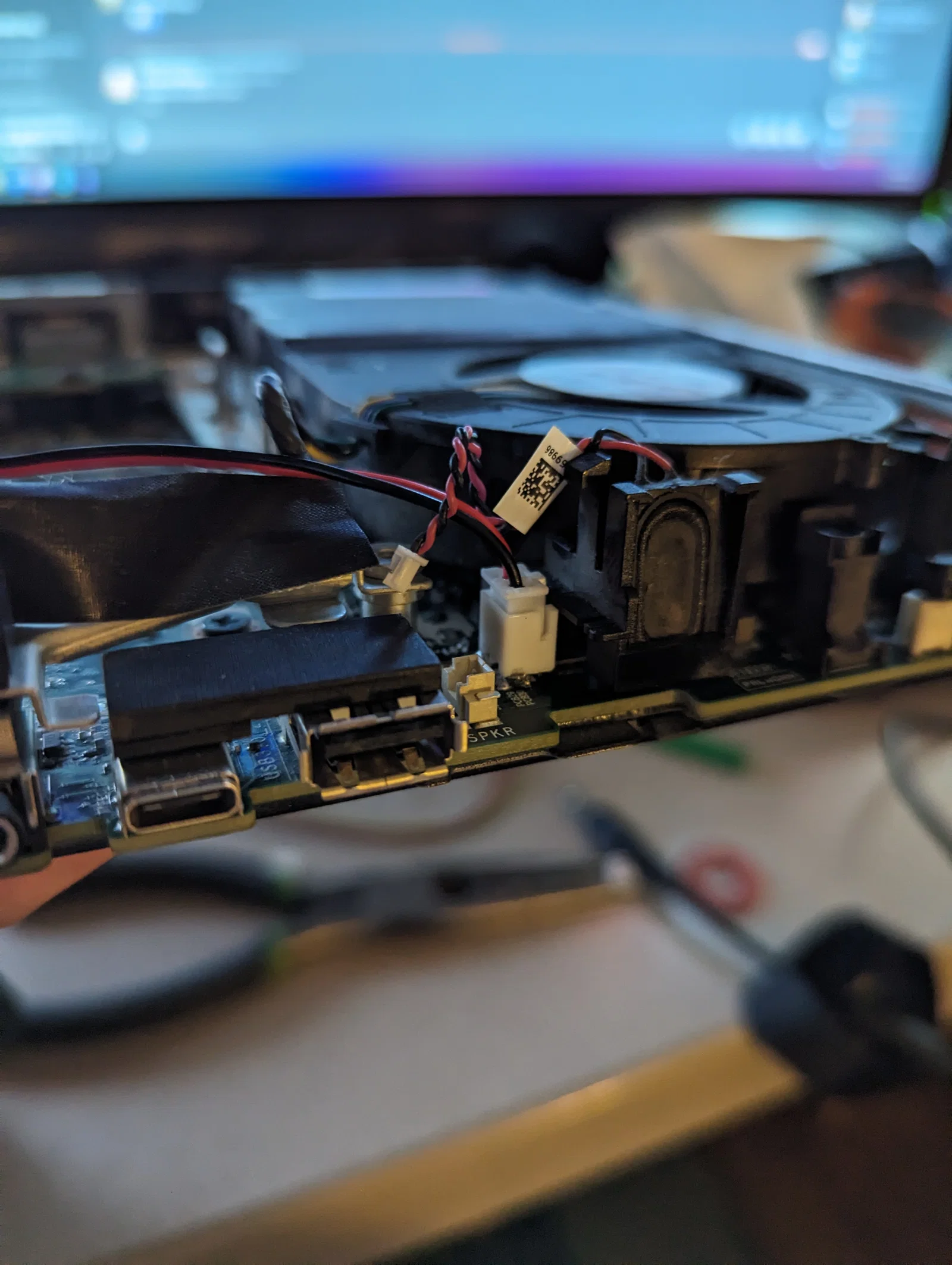

Hàn xong nhìn khá gọn

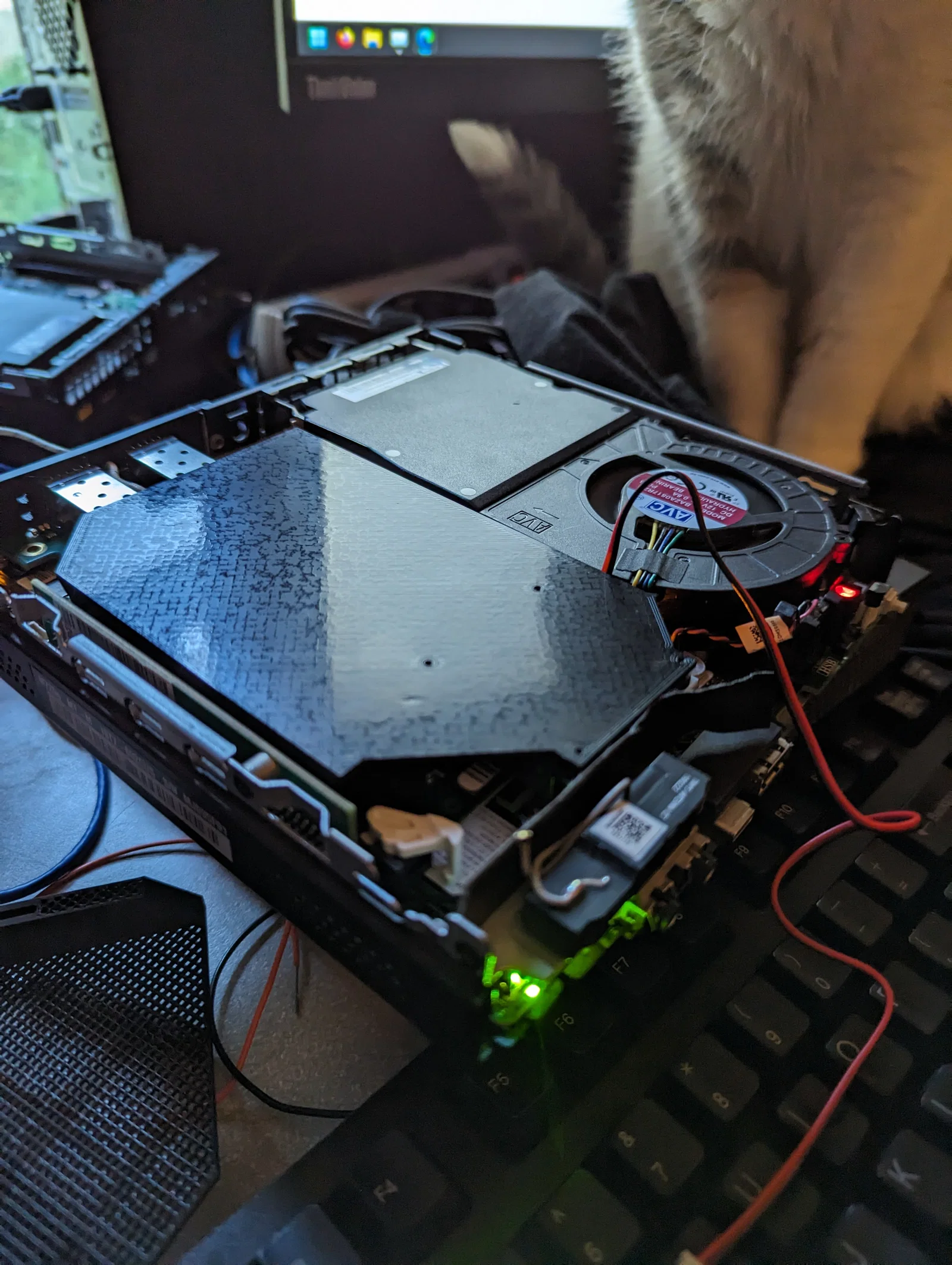

Khi pin đã được hàn vào, bạn cứ lắp mọi thứ trở lại máy, bao gồm cả shroud. Khi máy lên nguồn thì quạt sẽ tự chạy.
