Reel phim tương thích Paterson (đủ mọi kích cỡ)

Tác giả Atech_250320

Lượt tải
108
Lượt thích
13
Lượt coi
569

File 32 283,2 MB

  • Super8-8mm_-_Collet_1776482755.stlSTL · 883,5 KB
  • Super8-8mm_-_Bottom_Spool_1776482756.stlSTL · 3,5 MB
  • Super8-8mm_-_Top_Spool_1776482758.stlSTL · 4,3 MB
  • Super8-8mm_1776482759.stepSTEP · 25,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

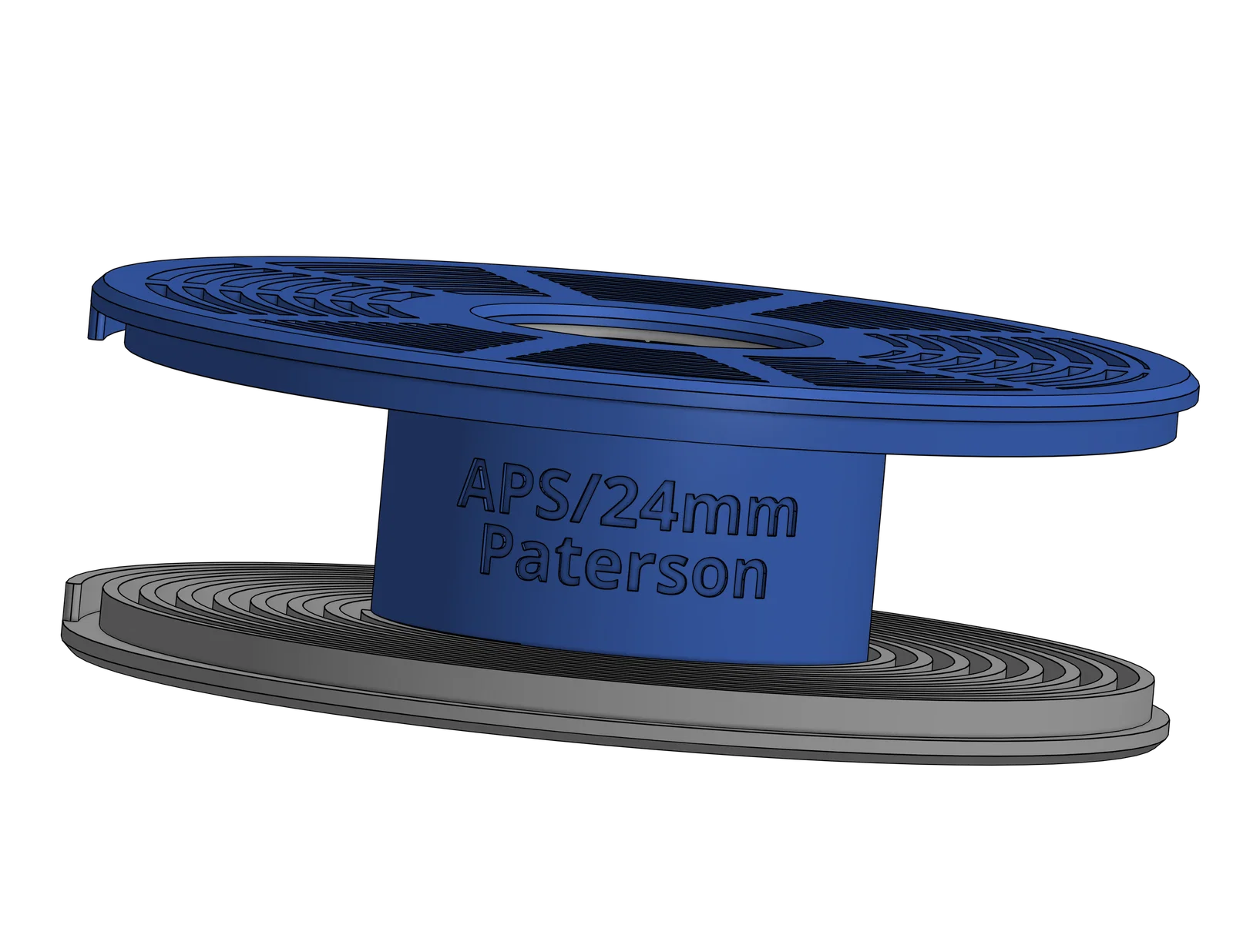

Mình cần vài cái reel cho phim APS (24mm). Mình tham khảo từ bộ thiết kế rất hay của @thinbegin, nhưng mẫu của anh ấy lại không vừa với trục (developing spindle) của mình. Thế là, như bao người “bình thường”, mình tốn quá trời thời gian để tự làm một thiết kế tham số (parametric) của riêng mình với lõi trung tâm dạng đàn hồi (compliant central core). Phần lõi này giúp nó linh hoạt hơn với nhiều loại máy in và nhiều loại spool khác nhau. Ít nhất là trên lý thuyết. Bạn in thử cho mình biết ngoài thực tế ổn không nha!

100 microns là dung sai (tolerance) khít nhất cho thiết kế này. Khác với thiết kế của @thinbegin, bộ này sau khi ráp bằng keo siêu dính (superglue) thì sẽ cố định, không tháo ra lại được. Hầu hết nhựa nhiệt dẻo (thermoplastics) đều tương thích với dung dịch tráng phim (film developer solutions), và superglue sau khi khô/đóng rắn (cured) thì cũng an toàn. Khi ráp hai nửa reel, nhớ canh cho đầu của đường xoắn (spiral) nằm lọt trong rãnh (groove) của spool phía trên, nếu không khoảng cách giữa các rãnh sẽ bị sai. Phần spiral dài hơn 1,5 mét một chút.

Dĩ nhiên vì thiết kế là parametric nên làm biến thể cho các cỡ phim phổ biến cũng khá dễ. Hiện mình có các phiên bản: Super8 (8mm), 110 (16mm), APS (24mm), 126 / 135 / 828 (35mm), 127 (46mm), 120 / 220 / 620 (60mm), 65mm, và 116 (70mm). Nếu bạn cần cỡ nào mà mình chưa đăng, nhắn mình một tiếng là mình làm thêm. Mình cũng đính kèm file STEP cho từng phiên bản để bạn tiện chỉnh sửa/thử nghiệm thêm.
