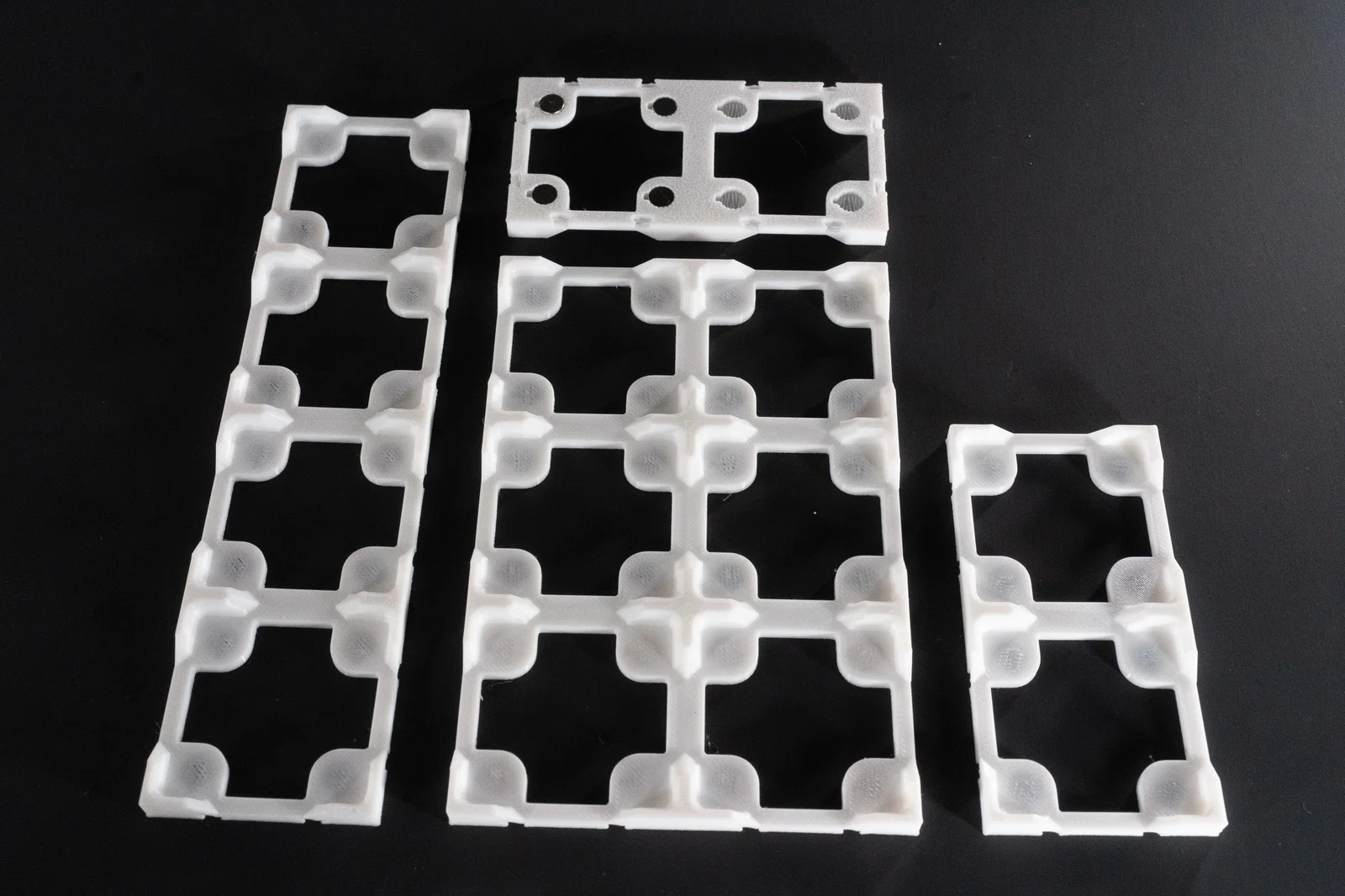

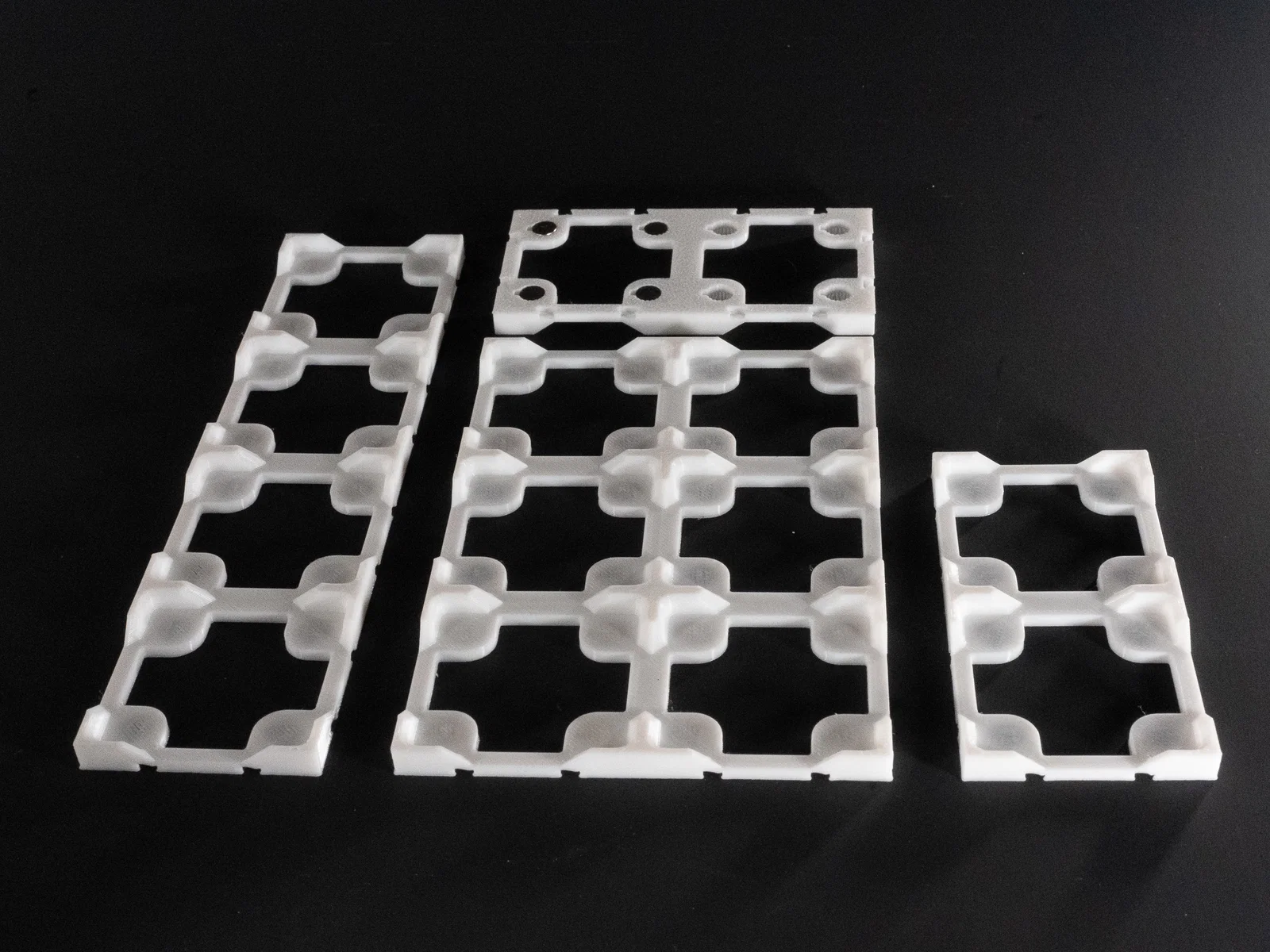

Baseplate cho Gridfinity, kèm cái “snap” nam châm nghe đã tay.

Dựa trên mẫu Gridfinity Extended “Efficient Magnetic Base” đã được kiểm chứng, kèm một loạt cải tiến:

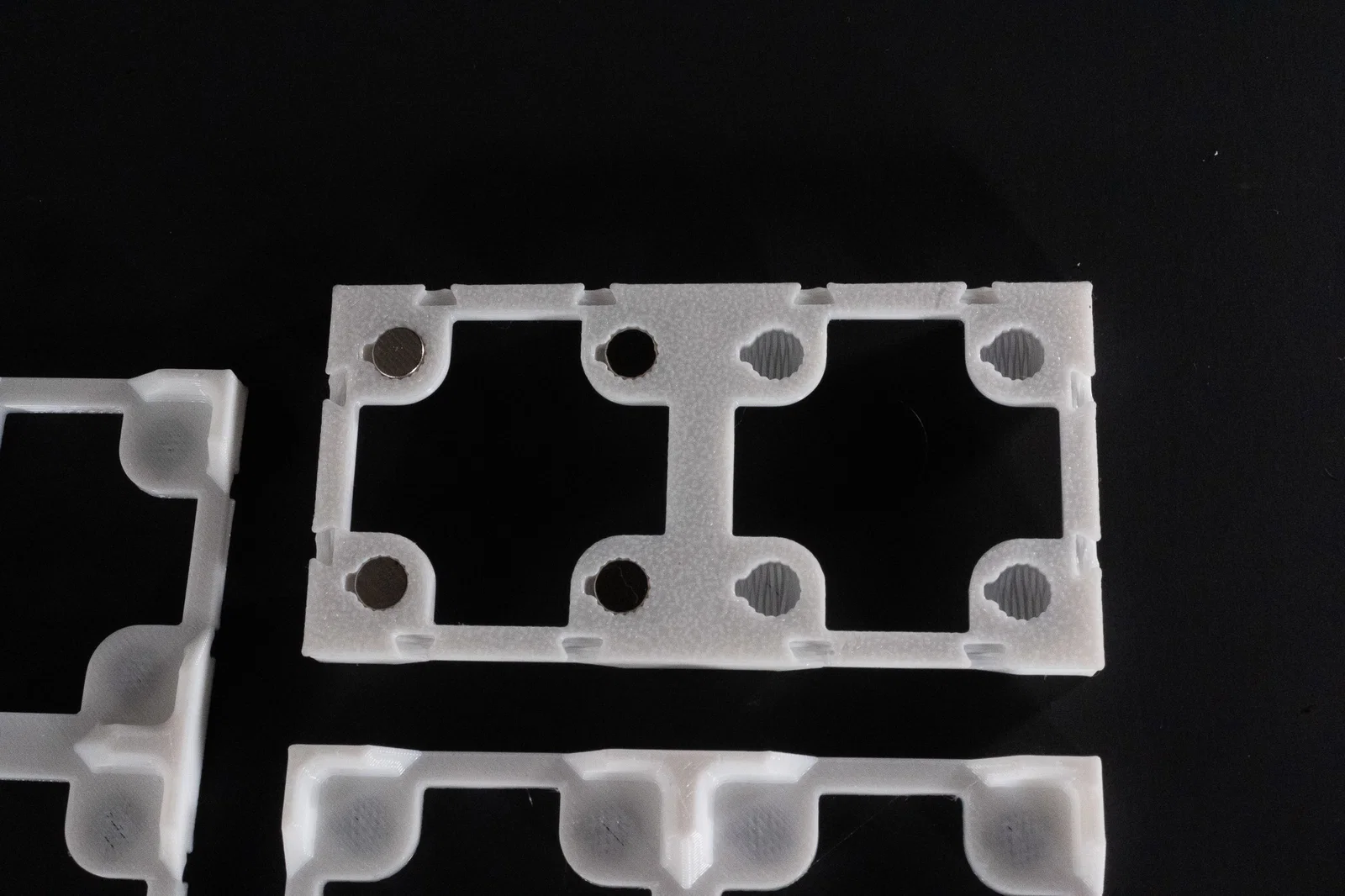

Nam châm lắp kiểu friction fit, không cần keo
Có lỗ đẩy/nhấc nam châm, dùng nhíp gắp ra khi bạn tháo dỡ các base plate cũ
Nam châm được che bởi một lớp “mái” mỏng để tránh trường hợp bin kéo bật nam châm ra
Khoét viền ngoài: bin được giữ ở các góc và được dẫn hướng bằng các mặt nghiêng
Có chỗ khoét cho butterfly clip 5x5x1.5 để canh thẳng nhiều tấm với nhau (khuyến nghị dán keo)
Góc vuông để vừa khít ngăn kéo
Giảm 15% lượng filament với cùng thiết lập

Các base plate này giữ container gridfinity ở cùng độ cao như base plate nam châm của Gridfinity Extended. Những tấm này dùng được nam châm 6x2mm và 6x1mm. Nếu độ khít của nam châm chưa chuẩn, bạn có thể in calibration cube rồi chỉnh lại thiết lập filament cho phù hợp, hoặc chỉnh X-Y hole compensation trong slicer.

Nếu cần profile in sẵn cho Orca Slicer/Bambu Studio (nozzle 0.4 và 0.6) cho các size tới 6x6, xem bản Makerworld của mình.
