Bộ phận anten Yagi Uda di động (Portable Yagi Uda Antenna Parts)

Portable Yagi Uda Antenna Parts
\==================

Mình dùng mấy chi tiết này để dựng một anten Yagi Uda dựa theo thiết kế của M0UKD, nhưng các món này cũng có thể chỉnh sửa để hợp với bất kỳ thiết kế nào.

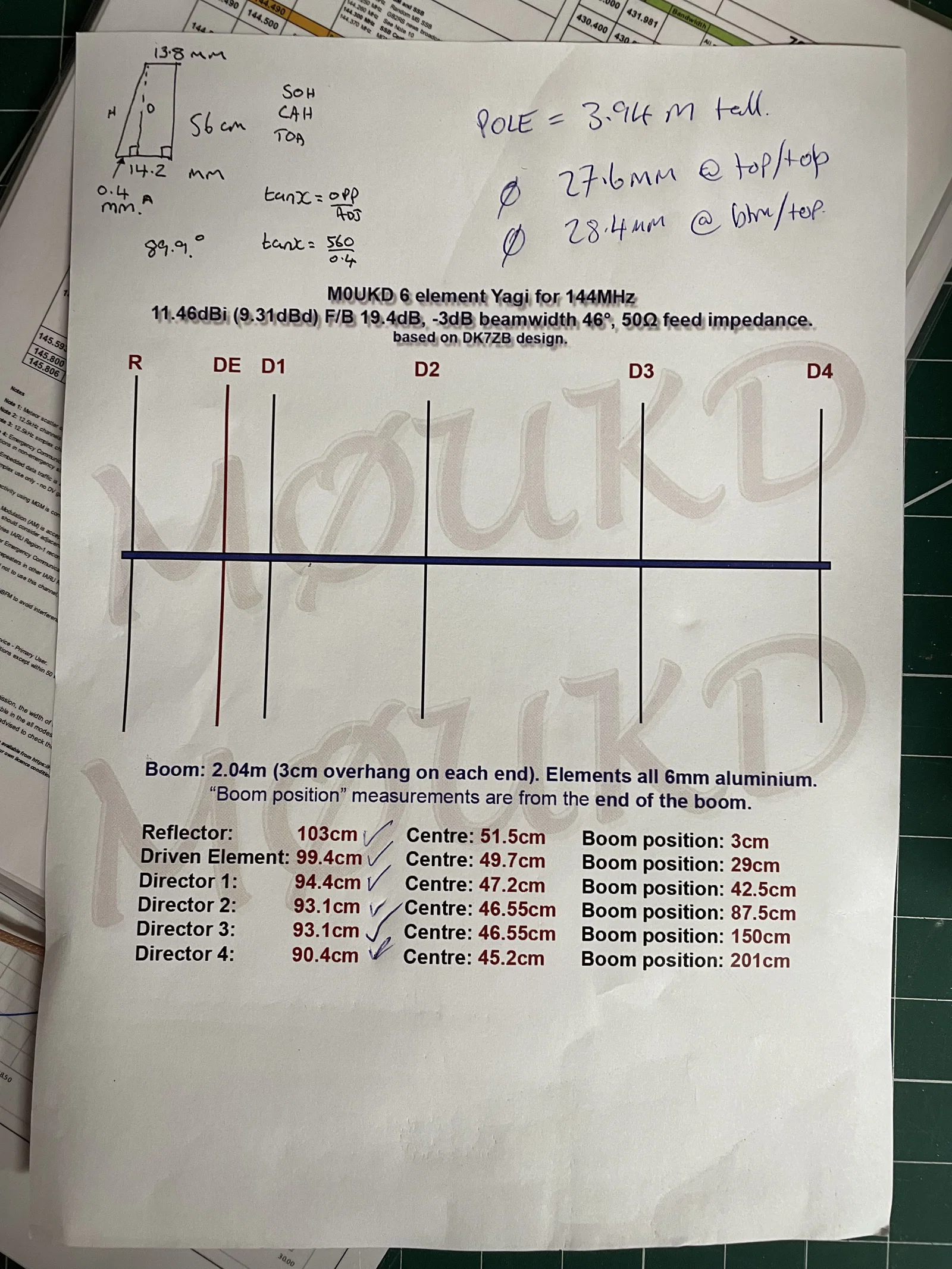

Thiết kế của M0UKD được đăng tại:
https://m0ukd.com/homebrew/antennas/144mhz-2m-portable-yagi-vhf-beam-antenna/

Thiết kế này ban đầu được đăng trên Thingiverse tại: https://www.thingiverse.com/thing:4910294

Updates
----------------
* Đã cập nhật file 3mf cho driven element box và các chi tiết. Support enforcers không hoạt động trên một cái clip. Giờ thì slice đúng và đúng với cách mình đã in thành công các chi tiết.
* Thêm một sleeve để có thể chia đôi boom — rất tiện khi bỏ vô túi đựng cần câu. Cần ốc máy M3x30mm và nylock nut để giữ sleeve trên một nửa boom.
* Thêm end caps cho boom — để tránh boom bị hư hại.

Other Parts Required
----------------
* Boom: nhôm hộp vuông 15mm x 2mm WT (wall thickness).
* Elements: ống nhôm 6mm OD x 1mm WT
* Ferrite: mình dùng FT140-43, nhưng có nhiều cách để cấu hình feedpoint trong một yagi.
* Coax: một đoạn ngắn RG316 để quấn vòng quanh toroid.
* Ring terminals & ốc máy M3x8mm để gắn feedline vào driven element.
* BNC female panel mount — mình nghĩ mình mua mấy cái này trên eBay
* Mast: mình đang dùng cột fiberglass telescopic DX Commander Travel Edition, nhưng có nhiều lựa chọn khác — SOTABeams có khá nhiều. Mast mount được canh kích thước để fit ở khoảng nửa chiều dài của section thứ 7 tính từ dưới lên, ở độ cao tầm 3.75m.

Mình mua đồ nhôm ở Aluminium Warehouse (UK). Giá ok và giao hàng ổn. https://www.aluminiumwarehouse.co.uk

Ferite và RG316 mua từ website Ham Goodies.
https://www.hamgoodies.co.uk

Tùy chọn mast:
DX Commander: https://www.m0mcx.co.uk SOTA Beams: https://www.sotabeams.co.uk

Print Notes
---------
Mình in tất cả các chi tiết (trừ element end caps) bằng PETG, layer height 0.2mm, infill 15%.

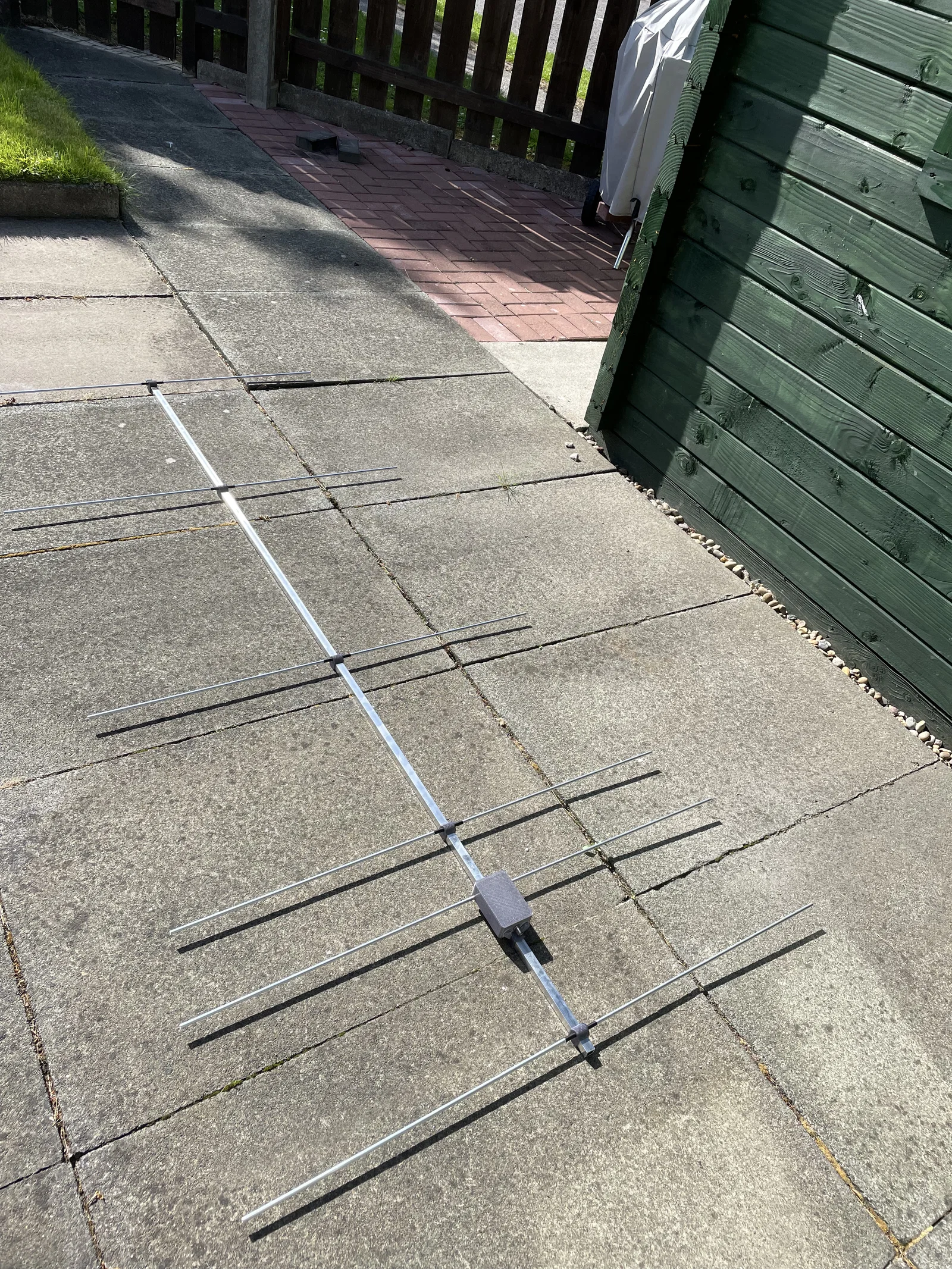

1. 5x element clips. Không cần supports. Đặt hướng sao cho lỗ luồn element song song với build plate. Cách này sẽ làm lỗ bị “bóp” nhẹ, nhưng sẽ cho độ khít tốt với các element.

2. 1x DE Box, 1x DE Box Lid, và 2x DE Box Clips. Đặt đáy của box và mặt trên của lid nằm trên build plate. Mình dùng supports cho DE Box để đảm bảo các lỗ hình ngũ giác được in chính xác. Với các clip thì đặt giống các clip khác, nhưng để phần hình ngũ giác hướng lên trên để nó ra đúng. Các clip này cần supports. Phần cross cho toroid sẽ cần tỉa/bớt một chút để vừa. Chỉ superglue các clip khi bạn làm lắp ráp cuối cùng.

3. 1x Boom Mount. In với lỗ vuông cho boom đặt theo phương thẳng đứng để đảm bảo chính xác. Phía đầu lỗ boom chạm build plate có thể cần tỉa chút do hiệu ứng “elephants foot”. Món này cần supports. Mình thử dùng support enforcers mà gỡ ra mệt ghê. Nhưng khi để Prusa Slicer tự auto detect và dựng supports thì lại không tệ.

4. 12x Element End Caps. Nếu bạn còn quý đôi mắt của mình. Mình in mấy cái này bằng PLA đỏ cho dễ thấy. Mấy cái này được thêm muộn sau vài lần suýt bị va/chọc lúc lắp.

Build Notes
-------------

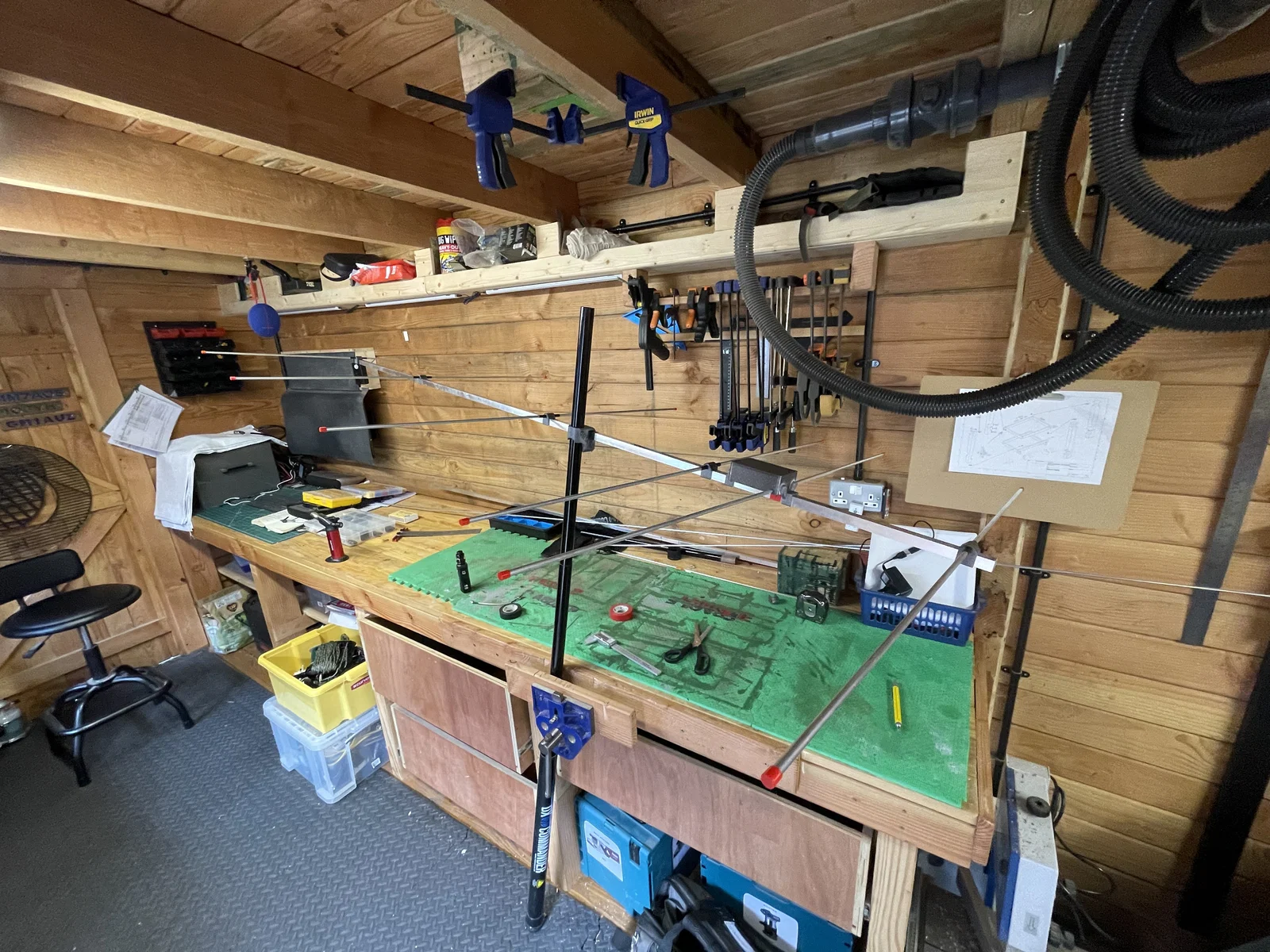

Mình in hết các chi tiết rồi test fit với phần hardware, chỉnh lại và in lại khi cần.

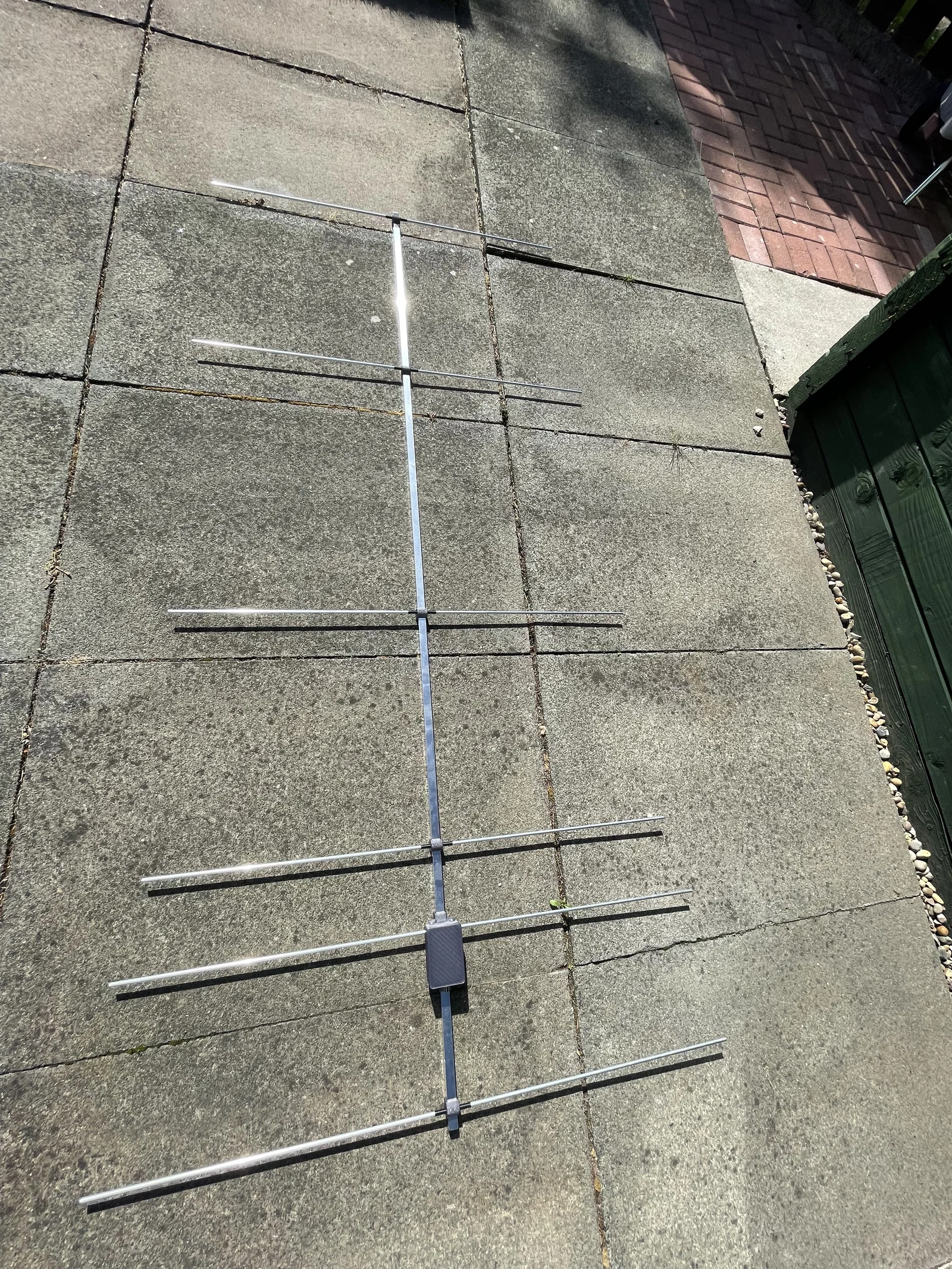

Mình cắt tất cả passive elements đúng y chang theo thiết kế của M0UKD, nhưng để driven element dài hơn chút (~12mm) để tiện tuning lần cuối khi anten dựng lên cao.

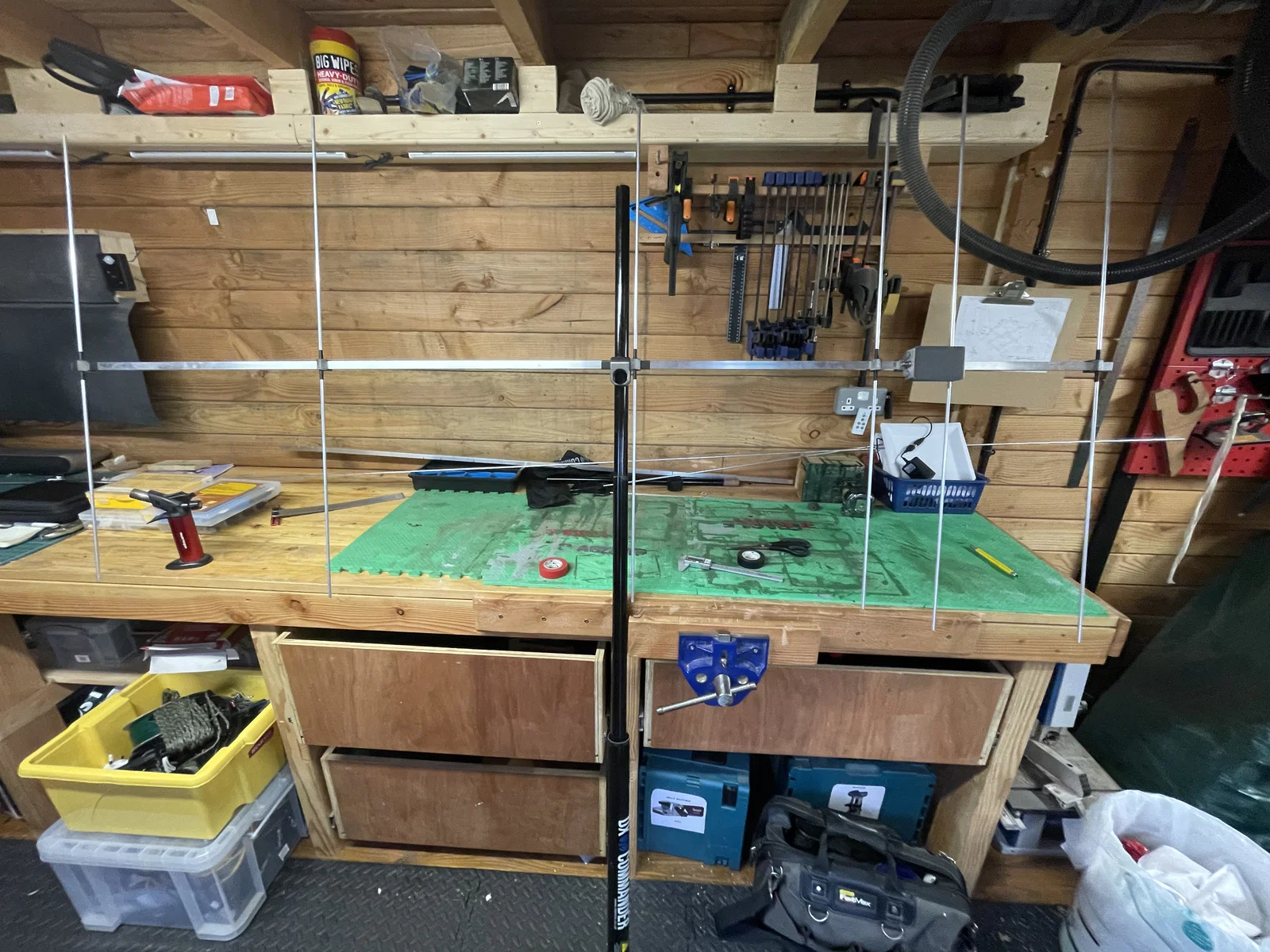

Vệ sinh/loại ba via lỗ 6mm khi cần, và chặn không cho elements trượt bằng một ít băng keo điện quấn trên elements. Kẻ/vạch dấu trên boom để căn thẳng hàng các elements theo chiều dài boom.

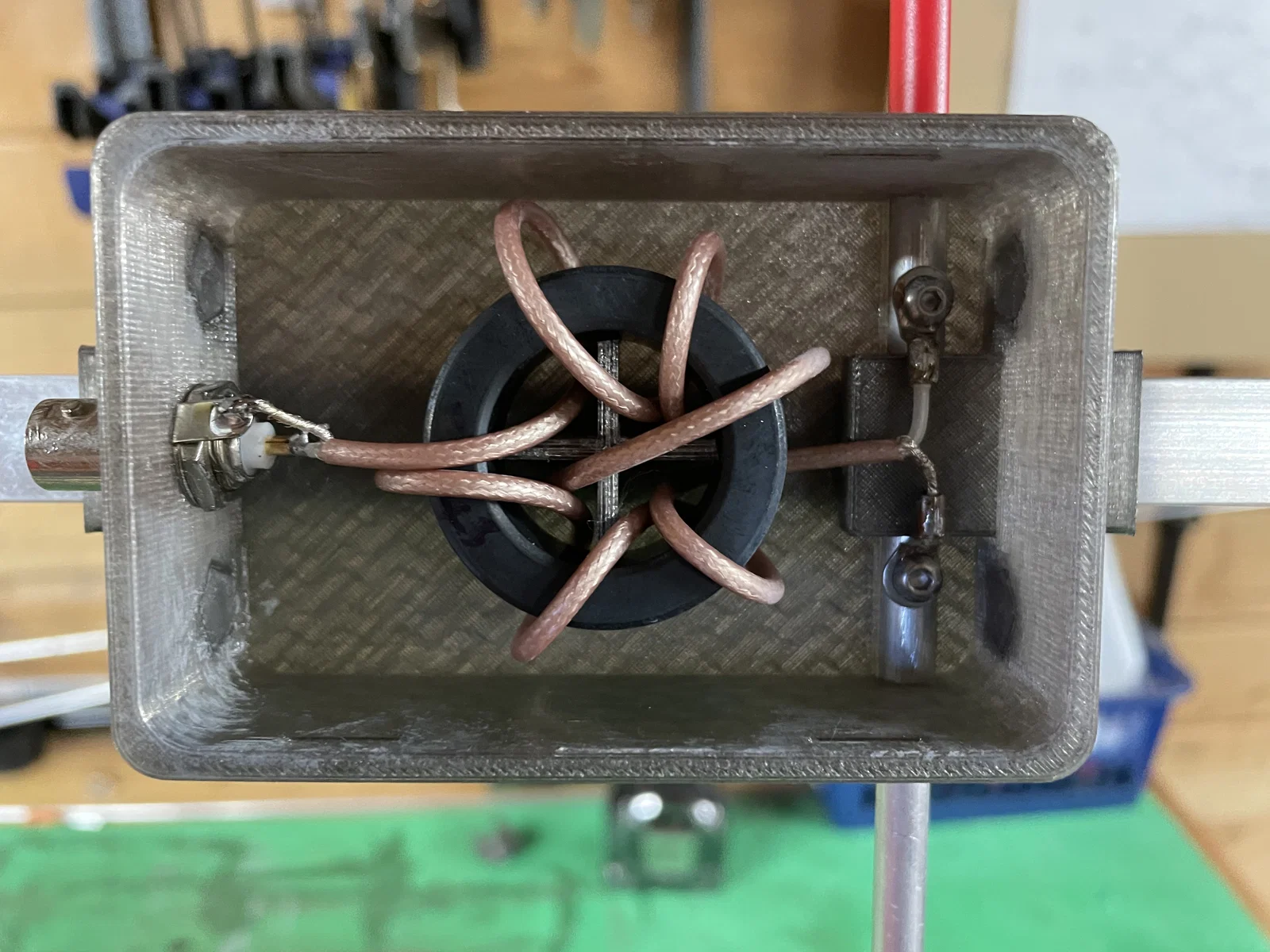

Về phần nối feed point, mình khoan và taro lỗ M3 xuyên qua mỗi driven element. Đồng thời dùng dùi (awl) chấm dấu ở mặt đáy của box ngay phía sau lỗ đó để con ốc có điểm “ăn” vào box và giữ element chắc hơn. Hình bên trong DE box có giải thích đầy đủ.

Testing Notes
-------------

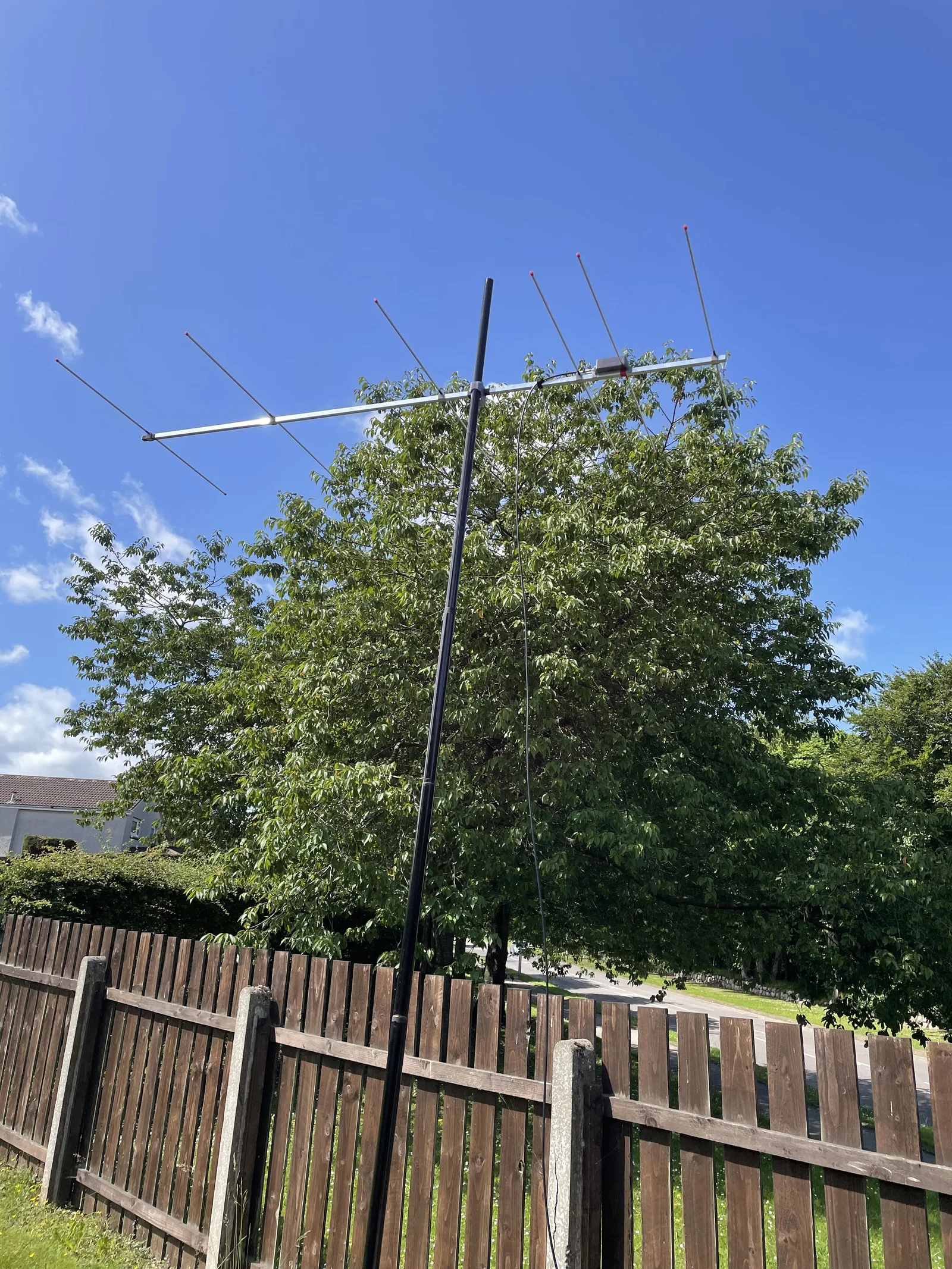

Test bằng FT991A ở FM, vertical polarisation. Coax 20m M&P Airborne 5 (loss 2.22dB @144MHz).

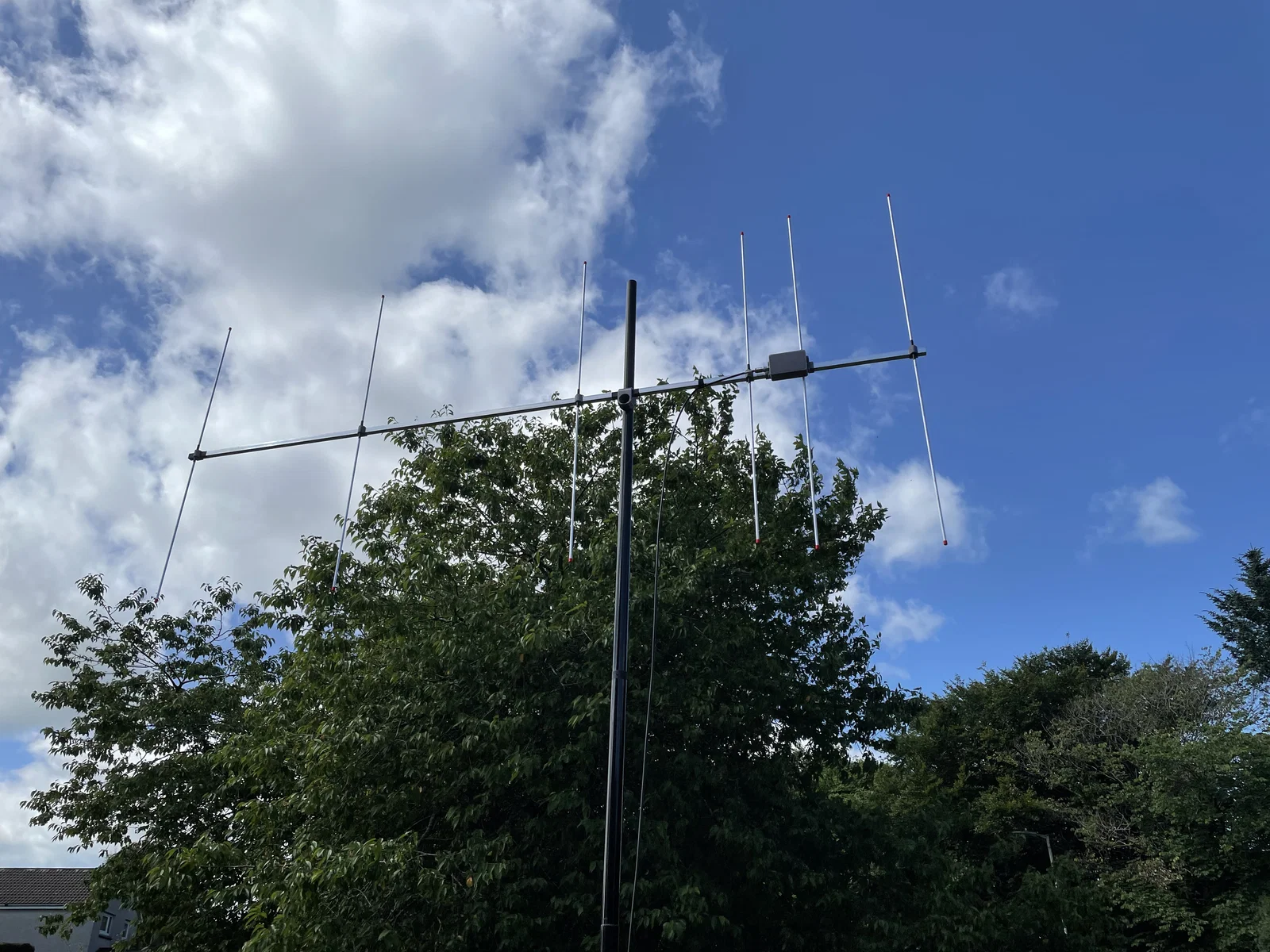

Test #1: Chĩa thẳng vô, mở được repeater cách 23km với 5W, nghe carrier ở S9+50dB. Quay về hướng azimuth đối diện, carrier chỉ còn S7.

Test #2: Mở được repeater cách 46km với 5W, nghe carrier ở S9. Quay về hướng azimuth đối diện, carrier gần như không nghe, chỉ S0. Thử mở repeater này trong lúc chĩa ngược hướng nó thì cần 20W mới mở được. Tính theo suy hao coax của mình và gain anten công bố (11.46dBi) thì lúc đó mình đang “đẩy” khoảng ~168W.

Kết quả: con này rõ ràng có front-to-back gain khá ổn!

Cảm ơn nhiều anh M0UKD vì guide lắp ráp — không có hướng dẫn đó chắc mình còn đang ngồi nghĩ không biết bắt đầu làm sao luôn!
