Hộp đựng 2 ống hít hen suyễn (Dual Asthma Inhaler Case)

Mới đây mình vừa bị chẩn đoán hen suyễn khởi phát muộn. Khá là mệt. Dù sao thì giờ mình cần mang theo 2 cái ống hít: một cái dùng hằng ngày, một cái để xài khi lên cơn. Mình không muốn chúng bị hư (đã từng bị rồi) hoặc bị dính xơ vải trong túi quần rồi mình hít phải, nên mình thiết kế một cái case để giữ cả hai cái.

Thiết kế hơi “lạ” là vì mình lấy giấy ô vuông, đồ theo viền quanh mấy cái ống hít, rồi ước lượng lại trong Fusion360. Bạn có thể thấy cái canvas trong Fusion360—chiêm ngưỡng luôn nét đồ siêu ẩu của mình!

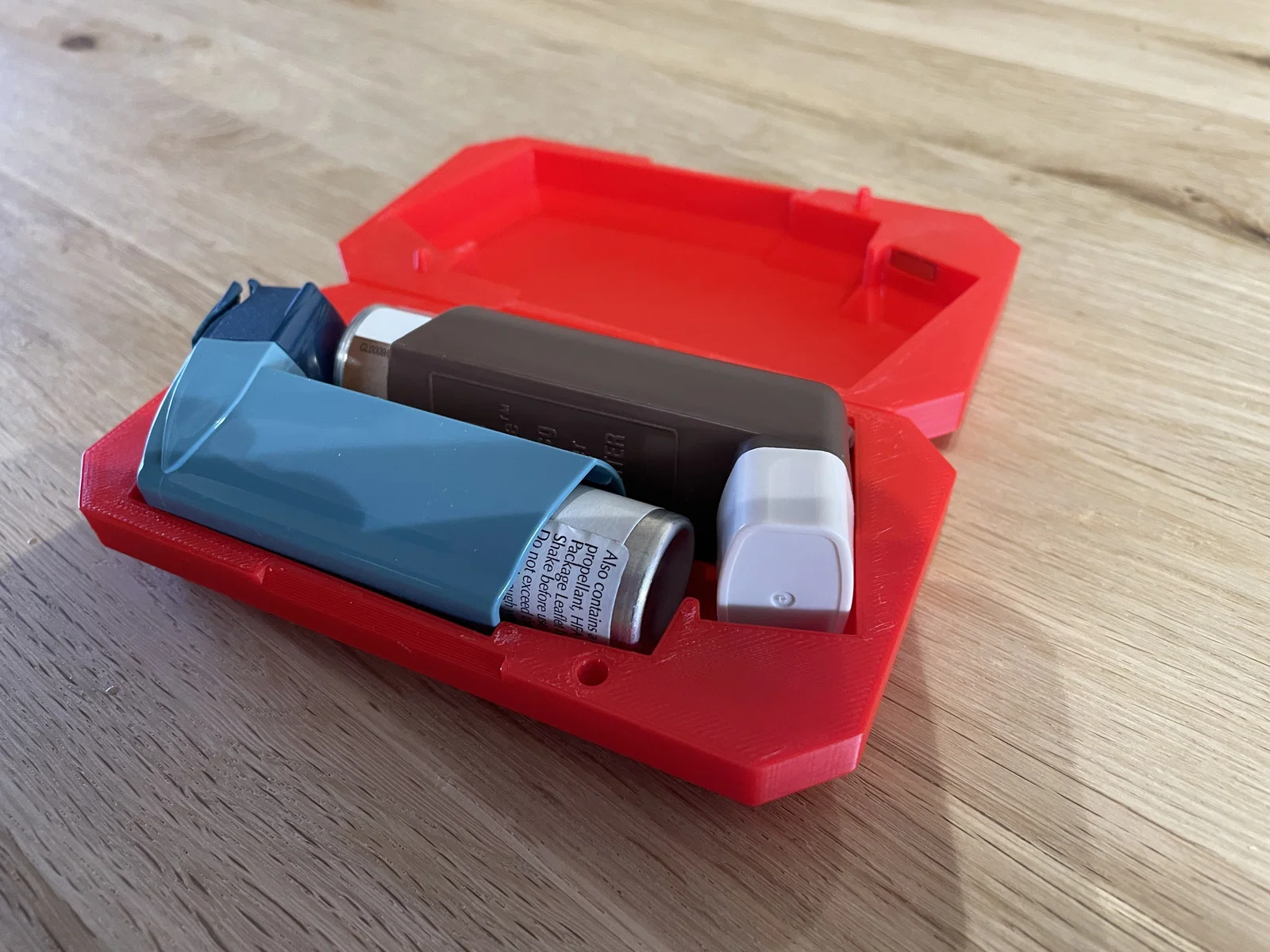

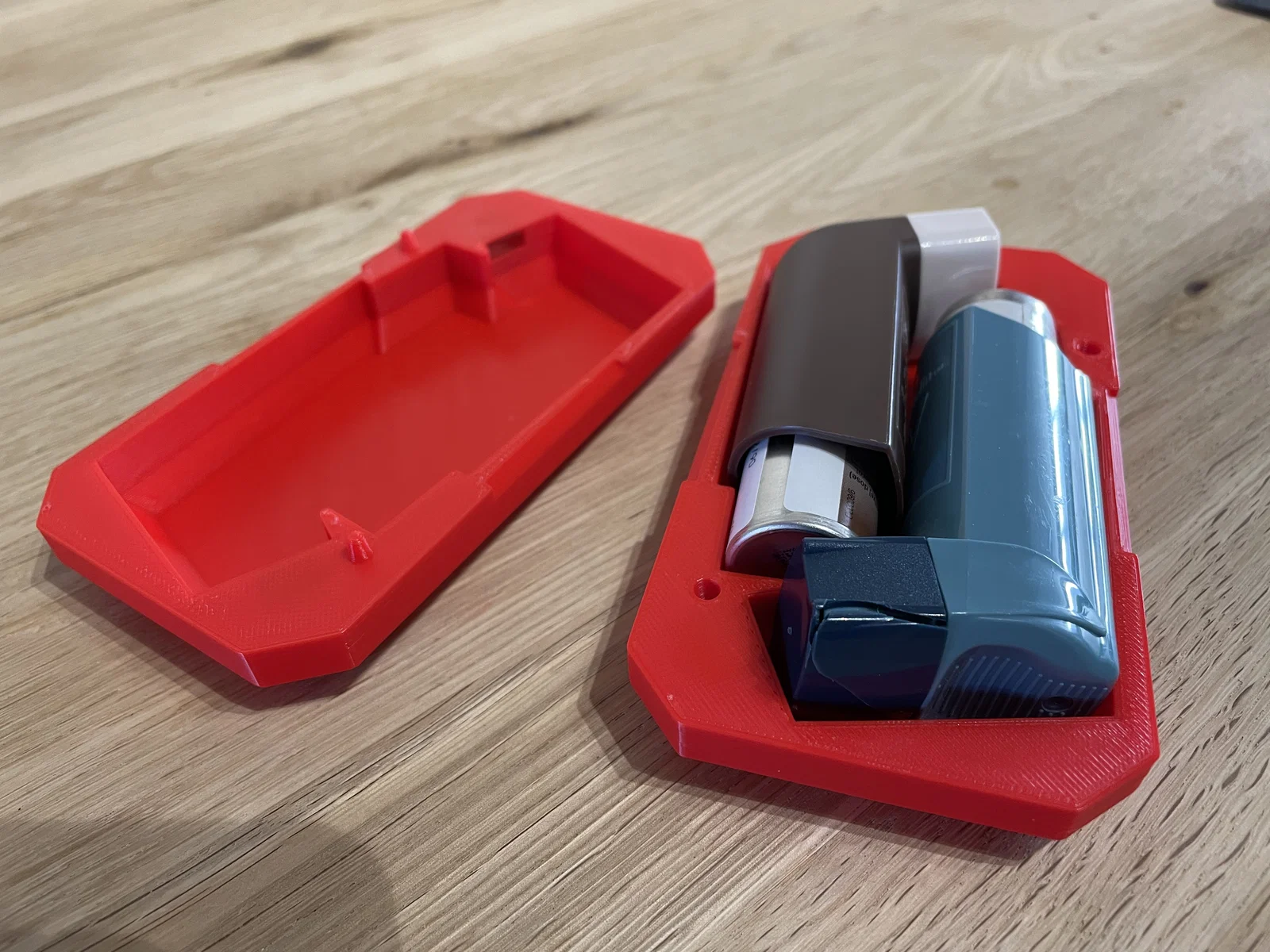

Cái case này giữ hai ống hít khá khít, dù vẫn có hơi lắc nhẹ. Mình tính dán thêm một miếng nỉ nhỏ để hết kêu.

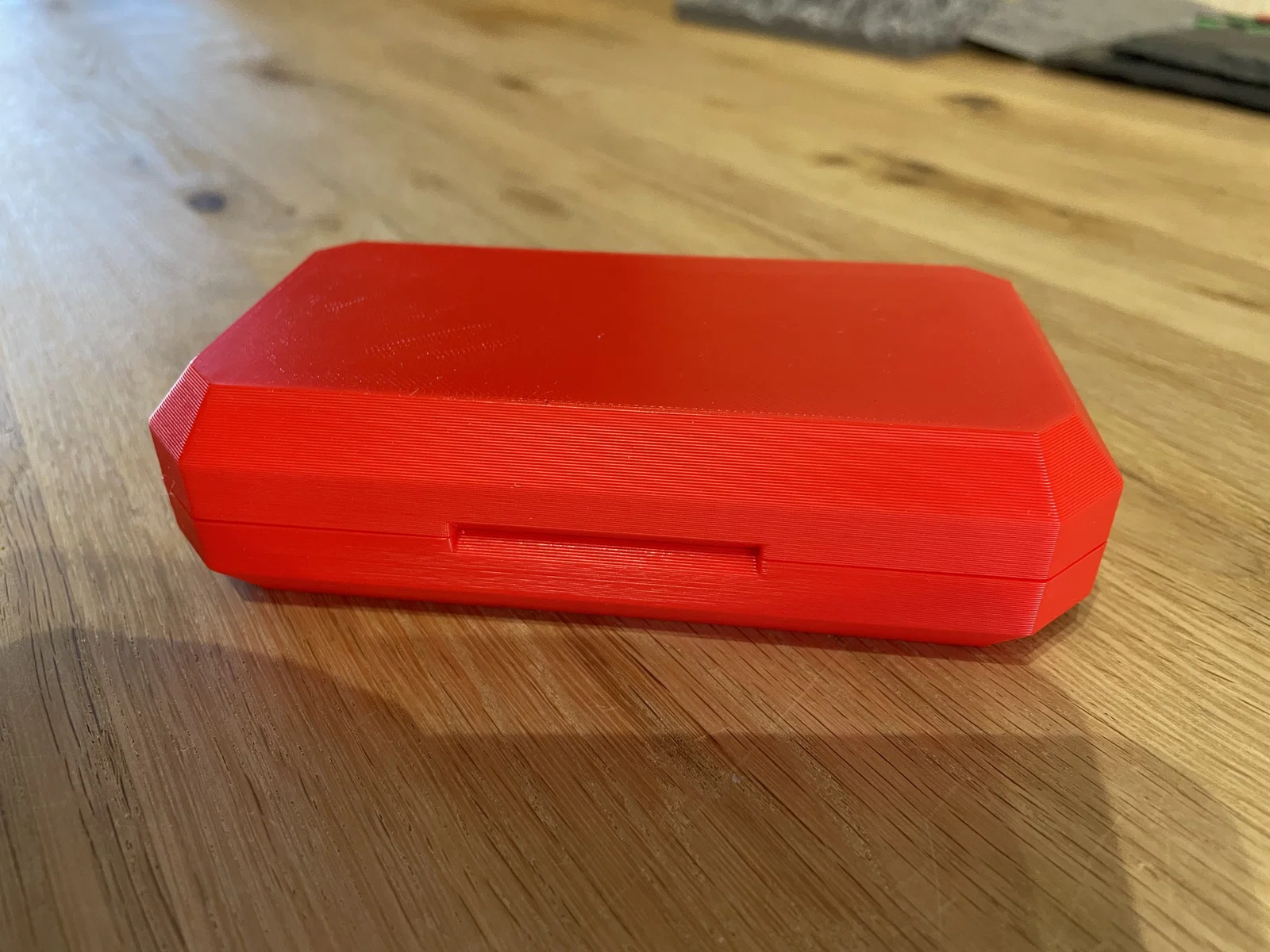

Thiết kế để gắn nam châm neodymium kích thước 3.8x10x10mm (tổng 4 viên) để giữ phần nắp và đáy dính với nhau. Mình không nhớ mua ở đâu/khi nào, nhưng trượt vào rất vừa—không cần dán keo. Nam châm giữ nắp kín rất tốt—đây là lần đầu mình dùng nam châm trong một thiết kế và phải nói là khá ấn tượng.

Mình có in tên mình trên nắp, nhưng đã gỡ phần đó ra khỏi file upload để bạn có “blank canvas” mà làm theo ý. Nếu bạn định in tên/logo lên nắp, chỉ cần deboss khoảng 2–3 lớp thôi, vì nắp chỉ dày 2mm. Nhớ kiểm tra slicer của bạn có lên kế hoạch bridge các khoảng hở trên nắp hợp lý không, hoặc thêm supports để đảm bảo in được.

Bản in này có vài đoạn thành mỏng ngay lúc bắt đầu lên tường, nhưng mình in ra vẫn rất ổn, không bị chảy xệ hay lỗi lạ, và thành phẩm khá cứng cáp, chắc chắn.

Printing & Supports

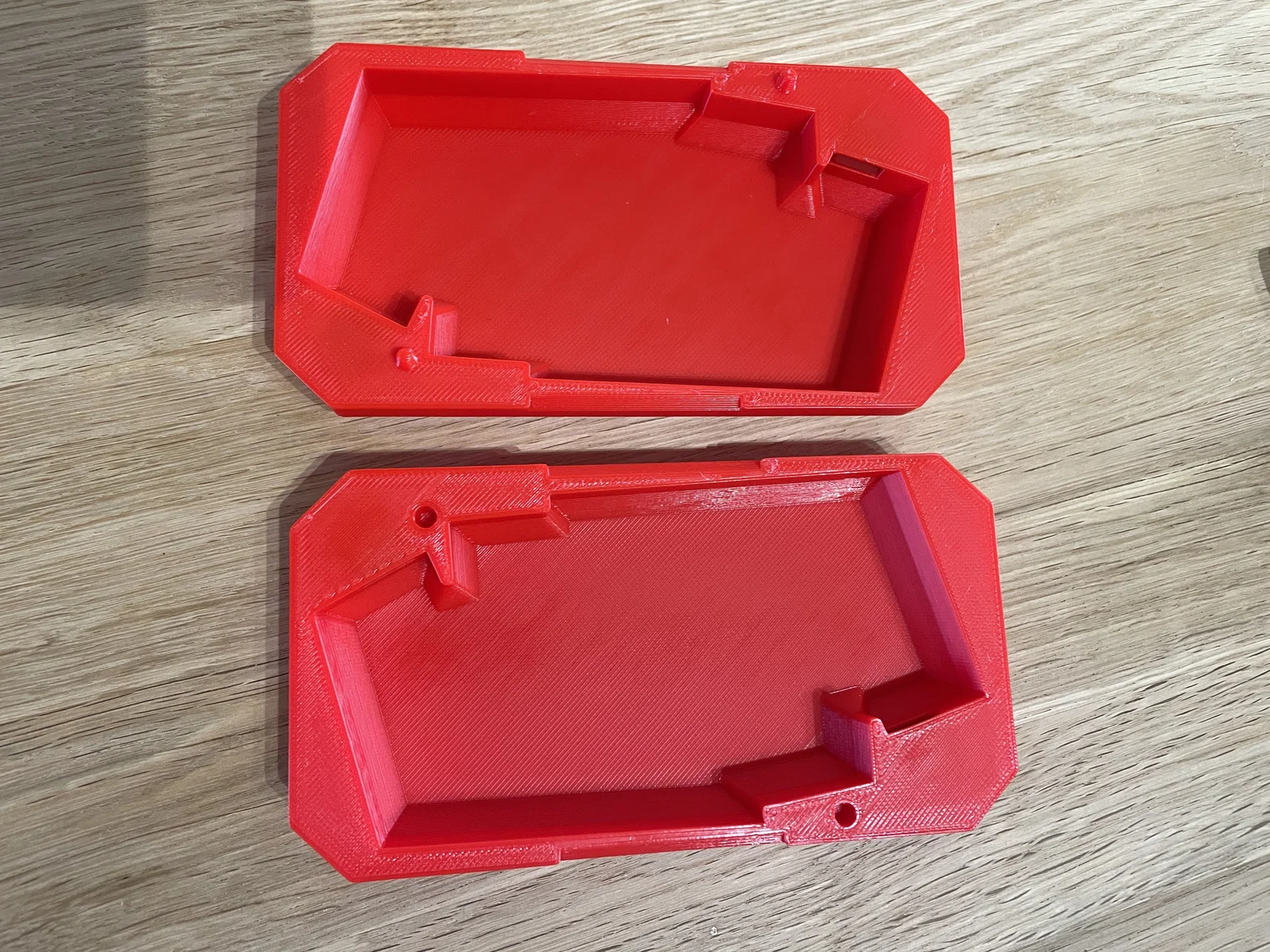

In 1x phần top và 1x phần bottom. Hai phần này khác nhau do chốt căn (alignment pins). Đây là khác biệt duy nhất giữa top và bottom—ngoài ra thì chúng là ảnh gương của nhau.

Mình in bằng Polymaker Red PLA, layer height 0.3mm và infill 20%. Chưa biết dùng hằng ngày bị va đập thì chịu được cỡ nào, để xem sao. PETG có thể là lựa chọn bền hơn.

Không cần supports. Tất cả chamfer đều 45 độ hoặc dốc hơn. Tuy nhiên nhớ lưu ý phần trên về việc kiểm tra slicer xử lý các khu vực cần bridging (phần chữ/logo thêm trên nắp và các lỗ nam châm).

Build

In ra, bỏ ống hít vào, rồi cho vào túi xách/túi quần. Nhớ làm theo chỉ định của bác sĩ!
