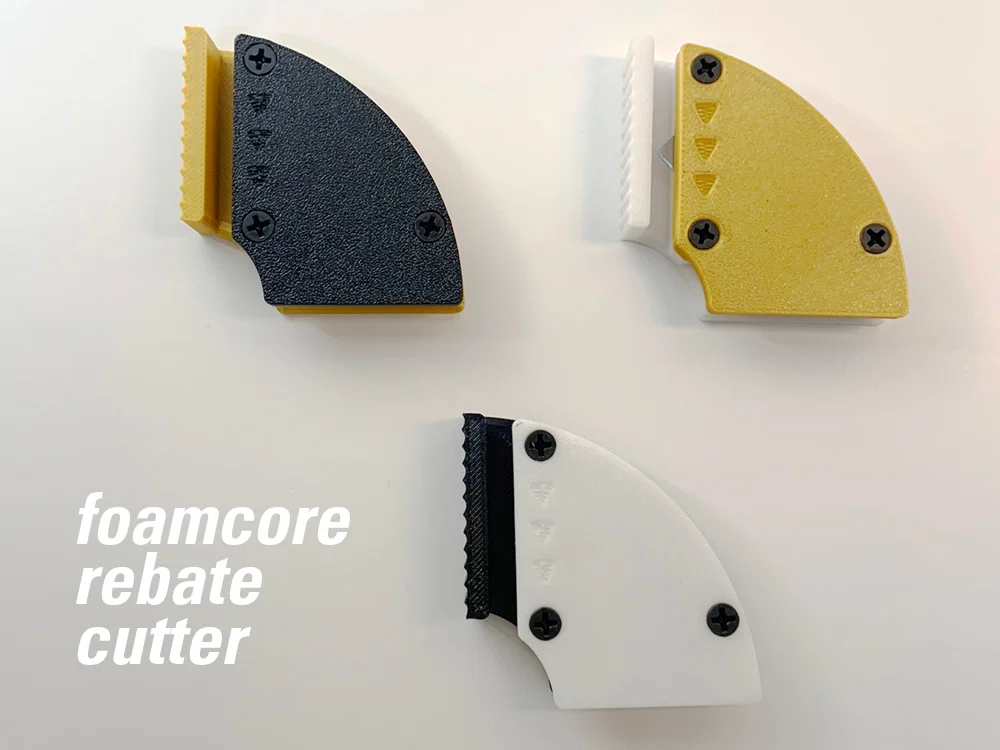

Dao cắt rãnh Foam Core Rebate Cutter

Thiết kế này dựa trên một dụng cụ làm mô hình (tiếc là) đã bị ngưng sản xuất, tên là Rabbet Cutter. Mình từng cần thêm vài cây như vậy cho một lớp Industrial Design mà mình đang dạy.

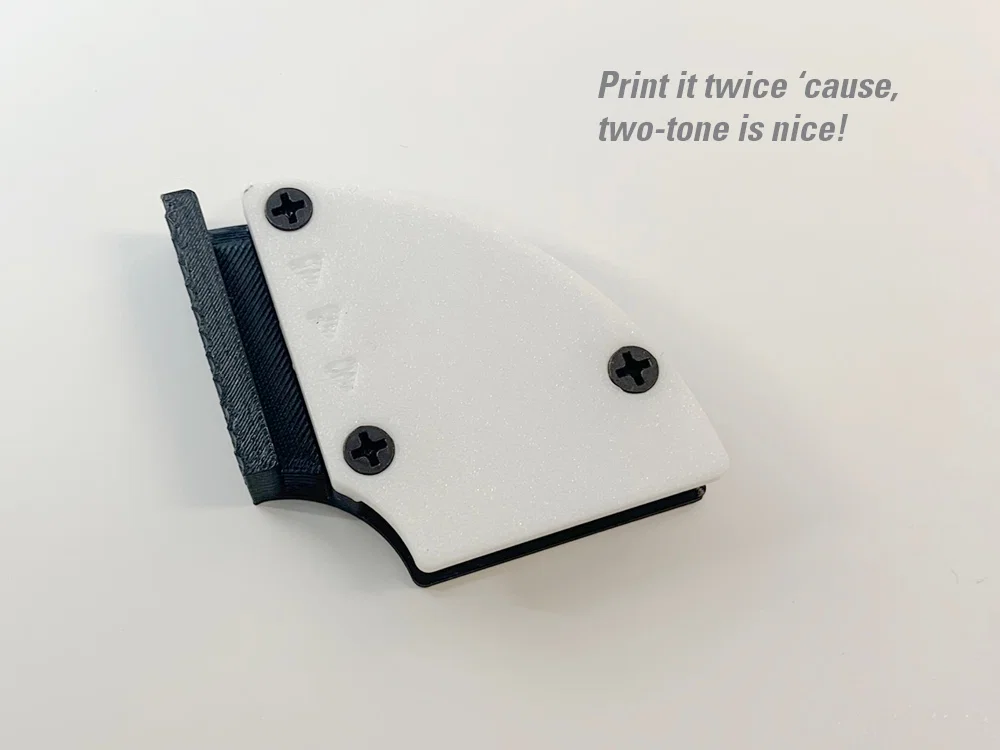

Trong phiên bản này, dụng cụ được thiết kế lại để 3D print không cần supports. Mình thích in bằng PETG để có độ bền và độ bám lớp (layer adhesion) tốt hơn.

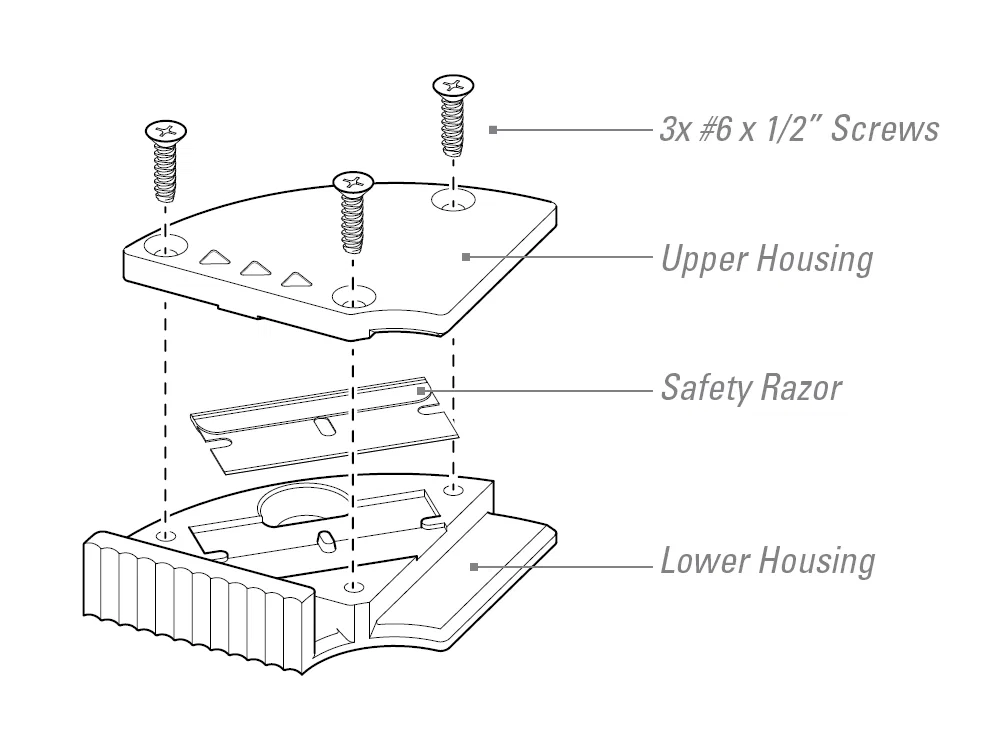

Nó dùng lưỡi dao cạo an toàn (standard safety razors) và 3 con vít tự tạo ren #6 x 1/2" (thread cutting screws) hoặc loại tương đương. Vít tôn (sheet metal screws) cùng cỡ đó cũng dùng ổn. Đây là link loại vít mình dùng cho mẫu này: https://a.co/d/5GWKWqu

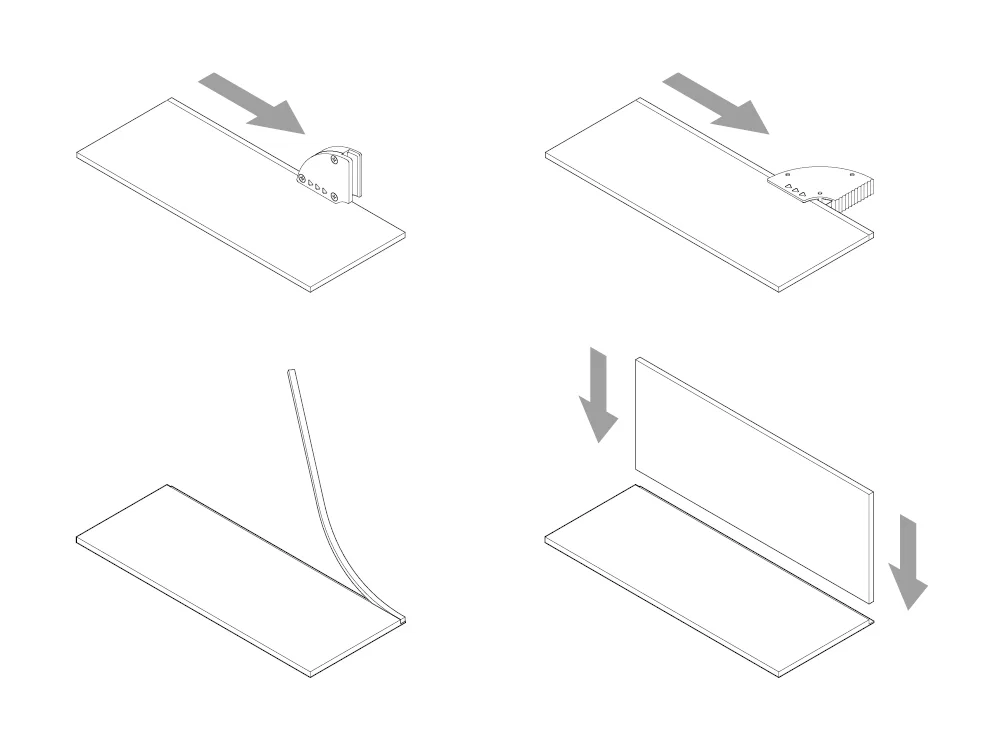

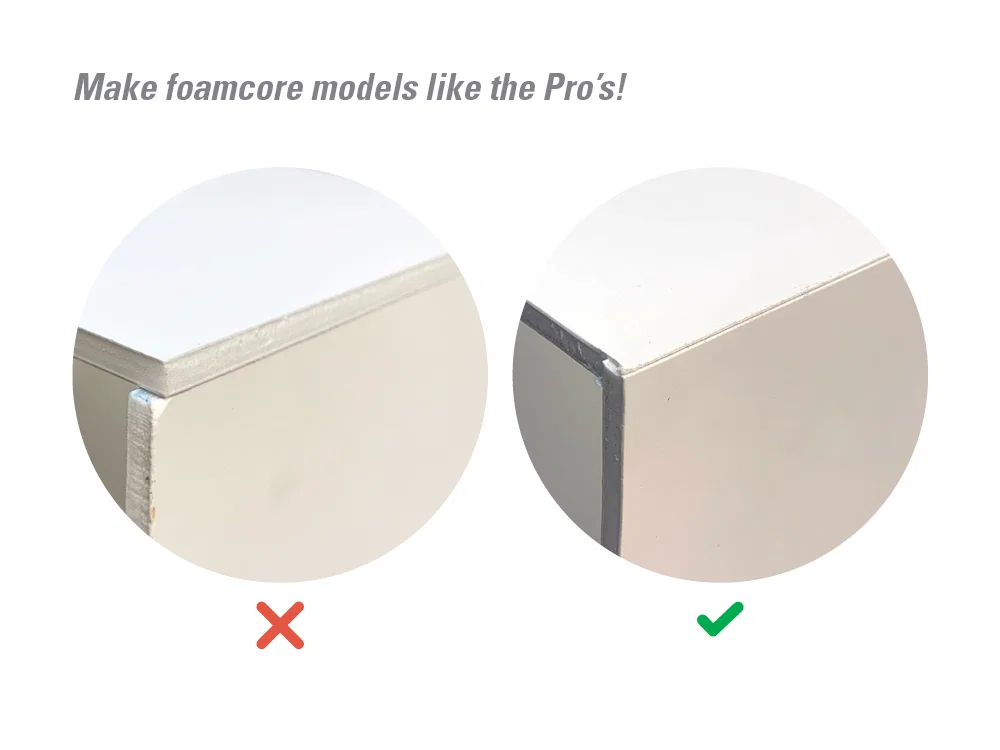

1. Quẹt một đường từ mỗi đầu dụng cụ là bạn sẽ lấy ra được đúng phần rãnh/notch hoàn hảo ở mép tấm foamcore dày 3/16", sẵn sàng để ăn khớp với cạnh bên kia.
2. Dùng keo nến (hot glue) hoặc keo Elmer’s, kèm một chút băng keo giấy (masking tape) để tạo các mối nối foamcore gọn và chắc hơn.

Foamcore là vật liệu rẻ, dễ cắt và dễ tạo hình—rất hợp để làm prototype cho các thiết kế kích thước lớn, hoặc làm các chi tiết cosplay và đồ trang trí.

DISCLAIMER:

Thiết bị này có dùng lưỡi dao sắc.

Hãy thực hiện các biện pháp an toàn cần thiết khi sử dụng!

Trông chừng trẻ em khi sử dụng!

Khi tải xuống thiết kế này, bạn tự chịu hoàn toàn trách nhiệm về an toàn của mình và đồng ý không quy trách nhiệm cho tác giả.
