Kẹp áo Octopus thay thế cho Ikea Pressa (Rugged Clothespin Replacement)

Cập nhật [2024-11-12]: Nói rõ thêm là có vài phiên bản để dùng tùy theo khả năng của máy in:

• khe hở (clearance) 0.20
• khe hở (clearance) 0.35
• khe hở (clearance) 0.50
• Bản gốc (Original)

Mình cũng đổi vị trí đặt mẫu sang trạng thái mở một nửa, để dễ “gỡ dính”/tách nó ra khỏi chính nó hơn.

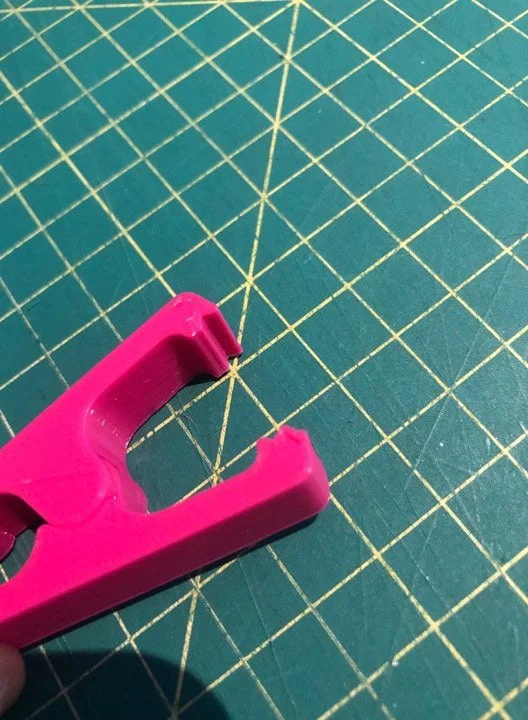

Cập nhật [2020-03-06]: cải tiến nhẹ, vát mép (chamfer) một số cạnh, tăng nhẹ đường kính các lỗ cho lò xo vì trước đó nhét lò xo vào hơi khó và khá bực.

Bản gốc: Mấy cái kẹp trên móc treo Ikea Octopus này hay bị gãy quá, nên mình thiết kế một món thay thế lắp trực tiếp. Sau khi dựng xong, mình tìm trên Thingiverse thì thấy có một mẫu gần như y hệt, nên mình đăng cái này như một bản remix.

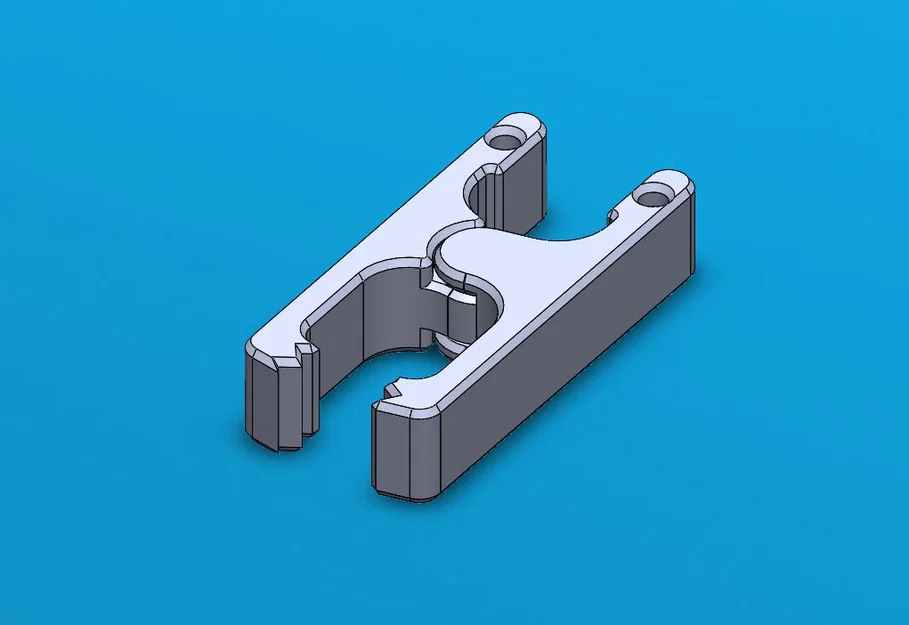

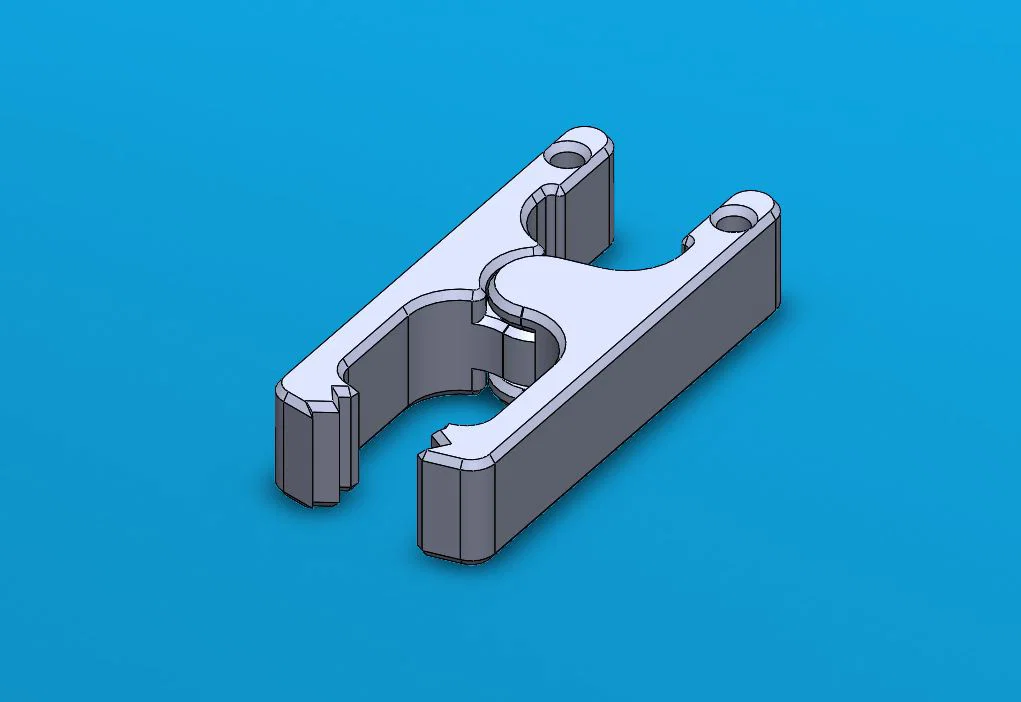

Vì phần bình luận ở “bản gốc” nói là nó cũng dễ gãy như kẹp Ikea, trừ khi in bằng nylon filament (mình không có), nên mình chỉnh thiết kế sang kiểu có bản lề (hinged), để nhựa không bị uốn biến dạng liên tục tới lui.

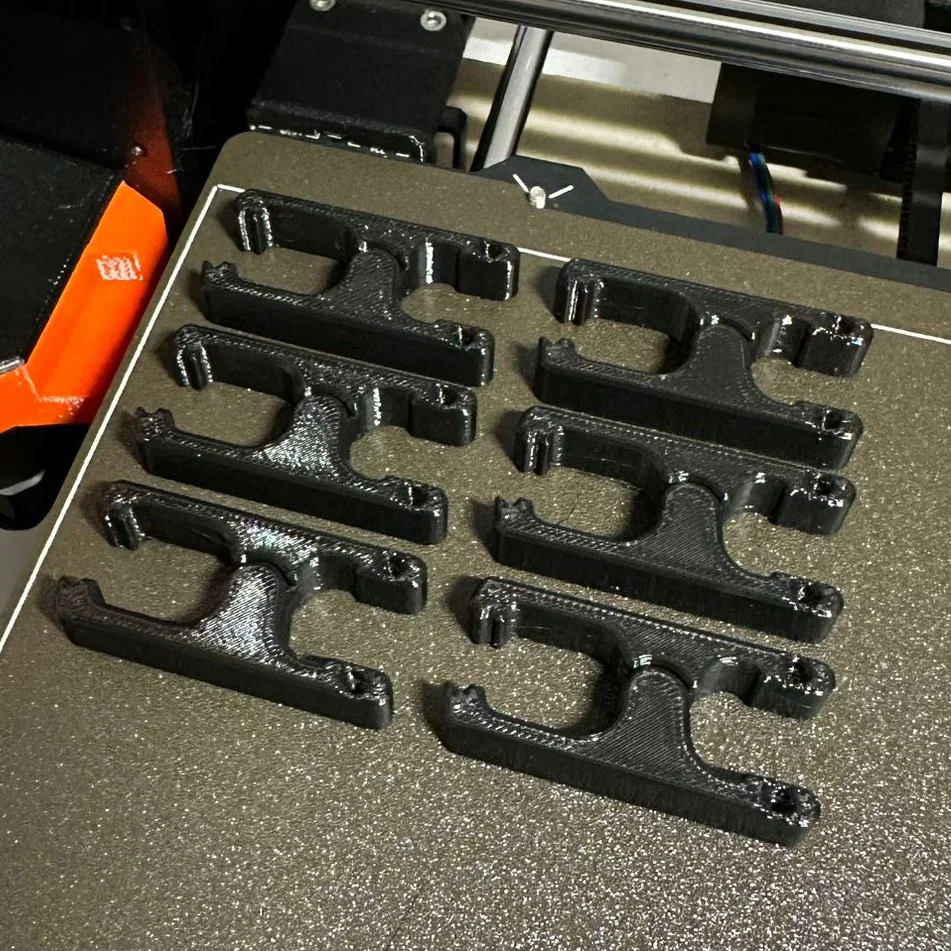

Mẫu này in một khối liền, đặt phẳng trên bed, không cần supports. Mình in bản clearance 0.2 trên Prusa MK3 không gặp vấn đề gì, nhưng mình cũng kèm file cho bản clearance 0.35 và 0.5. Các thiết lập khác mình dùng: layer height 0.3 để tăng tốc độ in và infill 30% để phần bản lề có độ “xương”/cấu trúc.

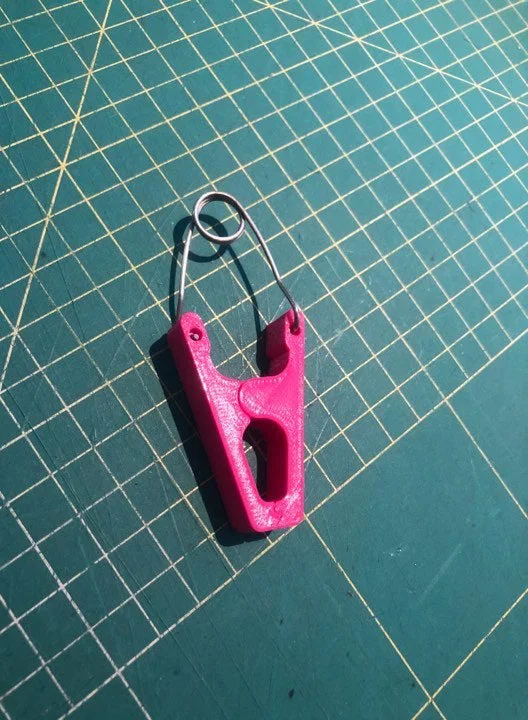

Các lỗ cho dây kim loại hơi khít, nhưng vẫn lắp được; khít còn đỡ hơn bị lỏng.
