Đầu phun nối dài cho portable turbo jet fan X3/F31
Mẫu extension nozzle gắn cho handheld turbo jet fan phổ biến, đã test với X3 và F31. Thiết kế dựa trên đầu zin, tốc độ gió gần tương đương (chênh ~3%). Khuyến nghị in STL bằng vật liệu flex, infill tối đa 20%.
2.8K
Lượt Xem
46
Lượt Thích
343
Lượt Tải
Cập Nhật Apr 18, 2026
Mô tả
Đầu phun nối dài này gắn được với một số loại handheld turbo jet fan phổ biến (mình đã test với X3 và F31):
- https://www.aliexpress.com/item/1005007494745014.html
- https://www.aliexpress.com/item/1005007075159534.html

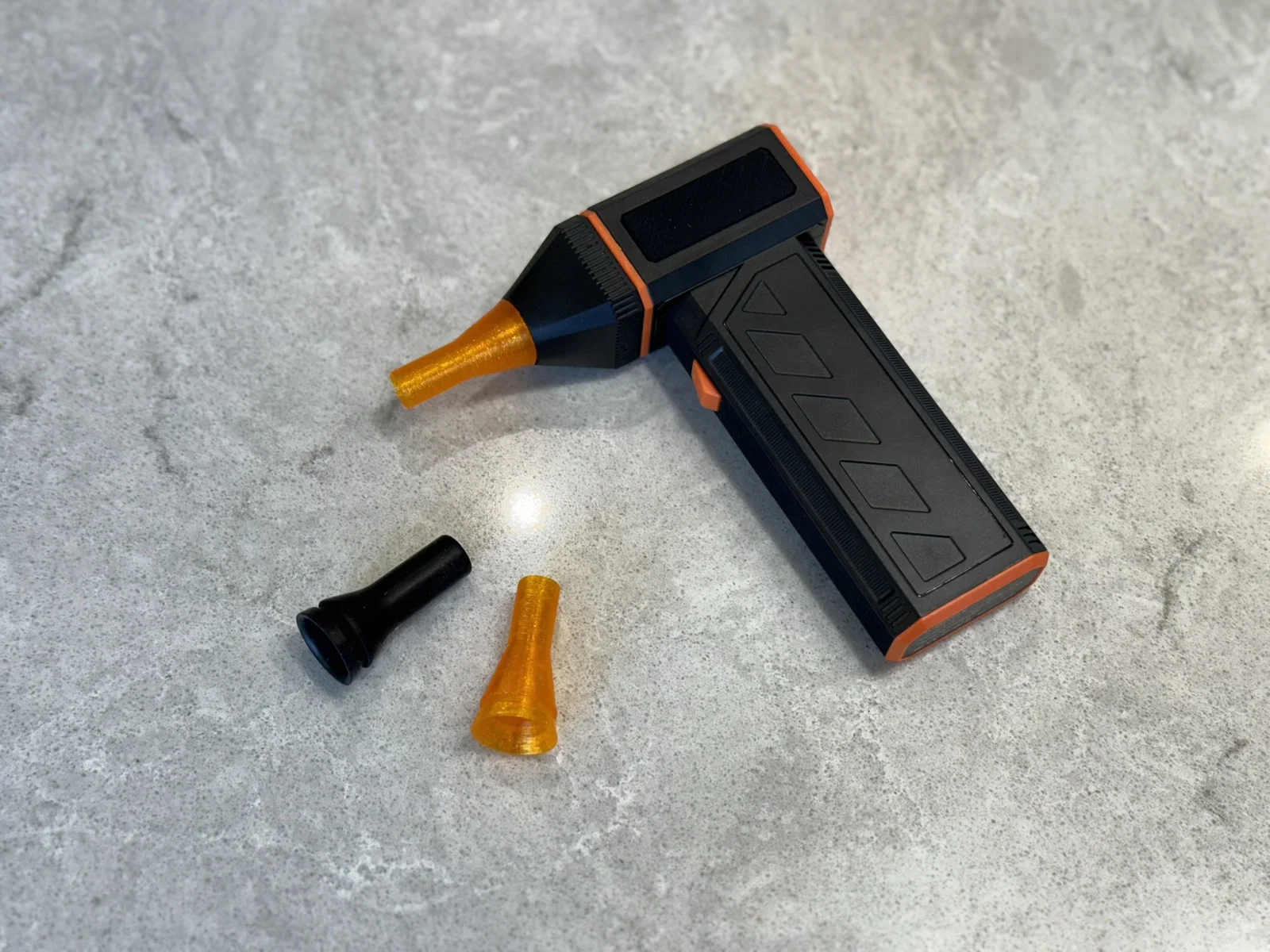

Trong hình bạn sẽ thấy mẫu của mình (màu cam) đặt cạnh mẫu zin (màu đen).
Design features
- Mình dựng model dựa theo đầu phun nối dài zin đi kèm với quạt X3 của mình
- Đo tốc độ gió gần như y chang bản zin (chênh trong khoảng 3% theo test của mình)
Printing instructions
- In file .stl theo đúng hướng đang đặt sẵn, in vật liệu dẻo (flex) với infill tối đa 20%.
Usage instructions
- Bóp nhẹ phần đầu to rồi nhét vào ống duct tháo rời sẵn có (xem hình)
- Muốn tháo ra thì bóp phần đầu to và kéo ra
Notes
- Mình thiết kế mẫu này bằng OpenSCAD và đã parameterized đầy đủ. Nếu bạn muốn chỉnh đơn giản (ví dụ: chiều dài nozzle hoặc đường kính), nhắn mình, mình xem có hỗ trợ được không.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
