Jig cắt co ống 48.3mm (pipe bend/elbow cutting jig)
Jig cắt cho co ống 48.3mm, bán kính tâm 57mm, có vạch chia mỗi 5°. Thiết kế 2 mảnh ghép bằng 2 bu-lông lục giác chìm M6 và đai ốc; có thể dùng protractor để canh góc. In PETG để chịu hoá chất trong coolant của bandsaw.
448
Lượt Xem
18
Lượt Thích
135
Lượt Tải
Cập Nhật Apr 18, 2026
Mô tả

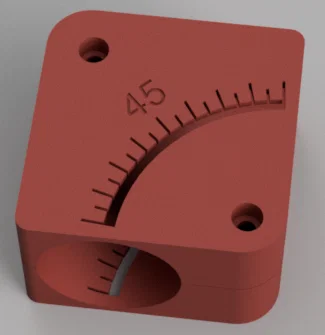

Đây là một jig dùng cho co ống (pipe bend) đường kính 48.3mm. Jig này gồm 2 phần, được liên kết với nhau bằng 2 bu-lông lục giác chìm (allen) M6 và đai ốc. Trên jig có vạch chia mỗi 5°, ngoài ra bạn cũng có thể dùng thước đo góc (protractor) để canh góc của đoạn co. Mình in bằng PETG để nó chịu được các hoá chất có trong dung dịch làm mát (coolant) của máy cưa vòng (bandsaw).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
