Sovol SV08 Taco Bed Fix – Cách xử lý bed bị cong kiểu “taco”

Quy trình mình làm để xử lý “taco bed” trên Sovol SV08...

Step 1

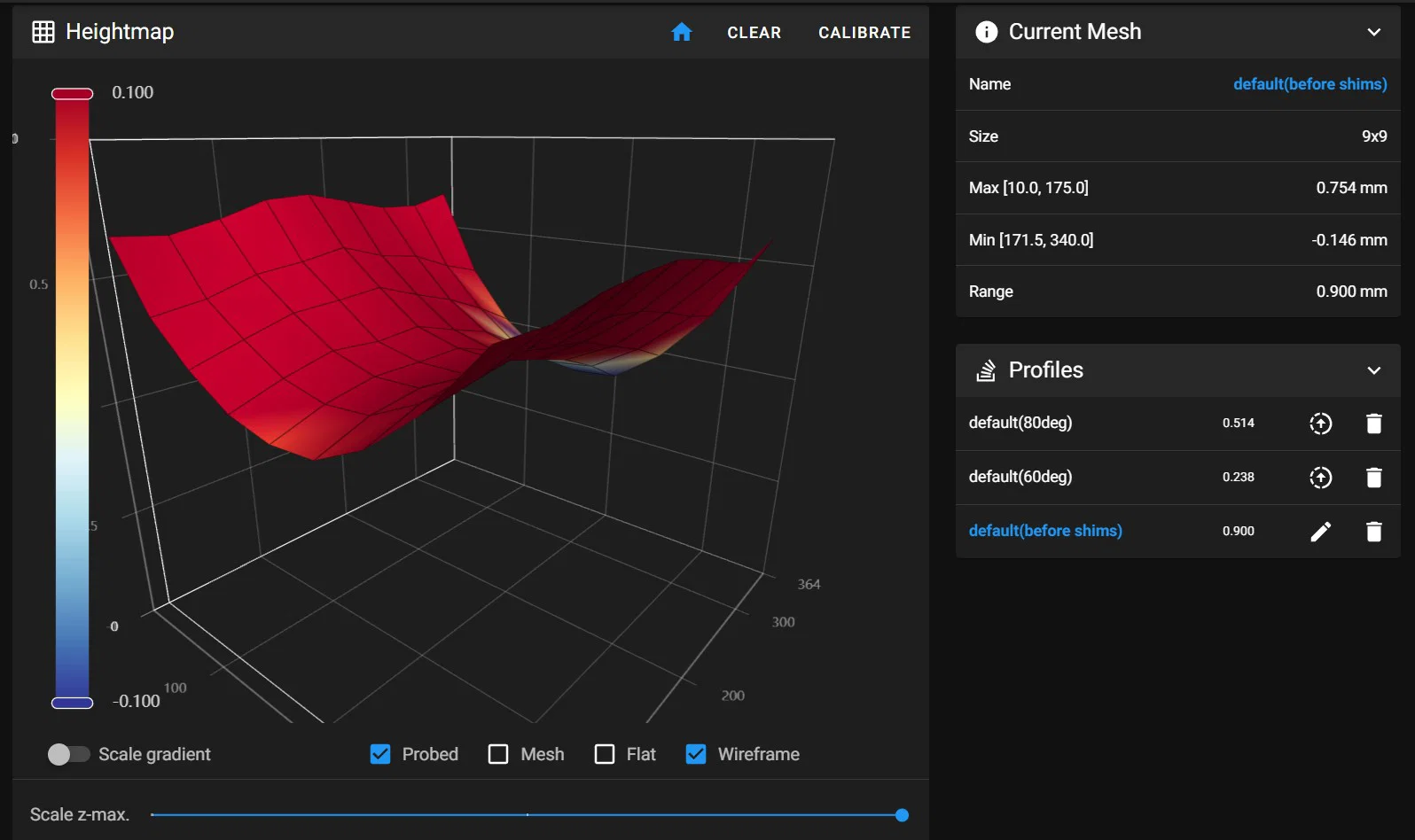

Heatsoak bed lên đúng nhiệt độ in thường dùng, chạy QGL 2–3 lần (để giảm độ lệch giữa 4 góc), chạy full bed mesh height map, rồi lưu lại một bản bed mesh height map này.

Step 2

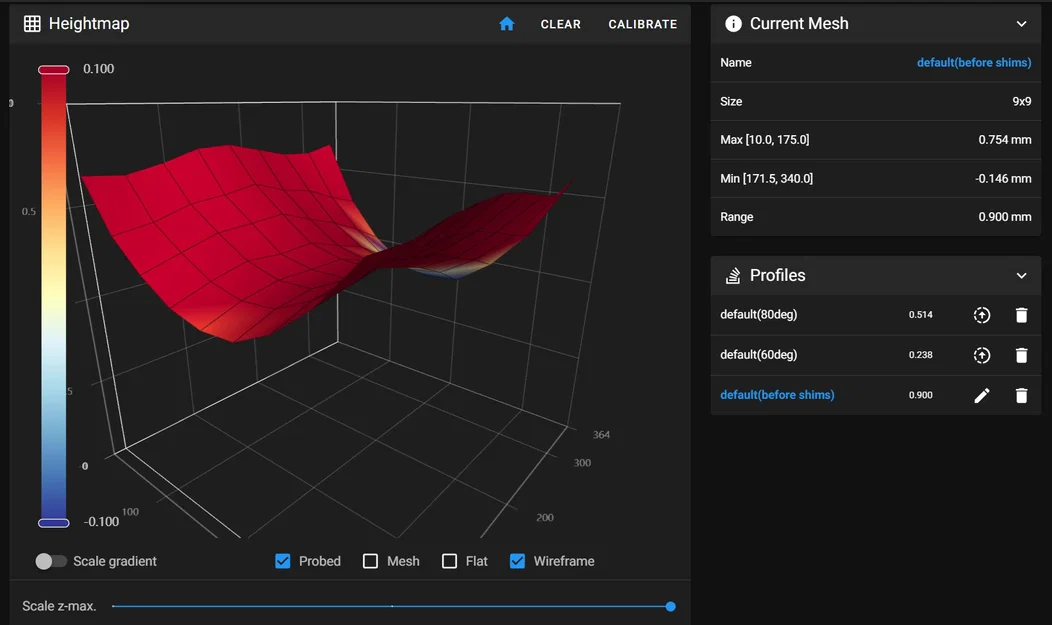

Dùng heightmap mặc định ban đầu này để tính độ dày shim cần thiết. Lấy độ lệch từ các cạnh về 3 vị trí ở giữa và cộng thêm 1mm (để bù cho phần gờ/lip chạy quanh chu vi mặt dưới của bed nhựa). Mình nhớ lúc đầu mình bắt đầu với shim 2mm.

Step 3

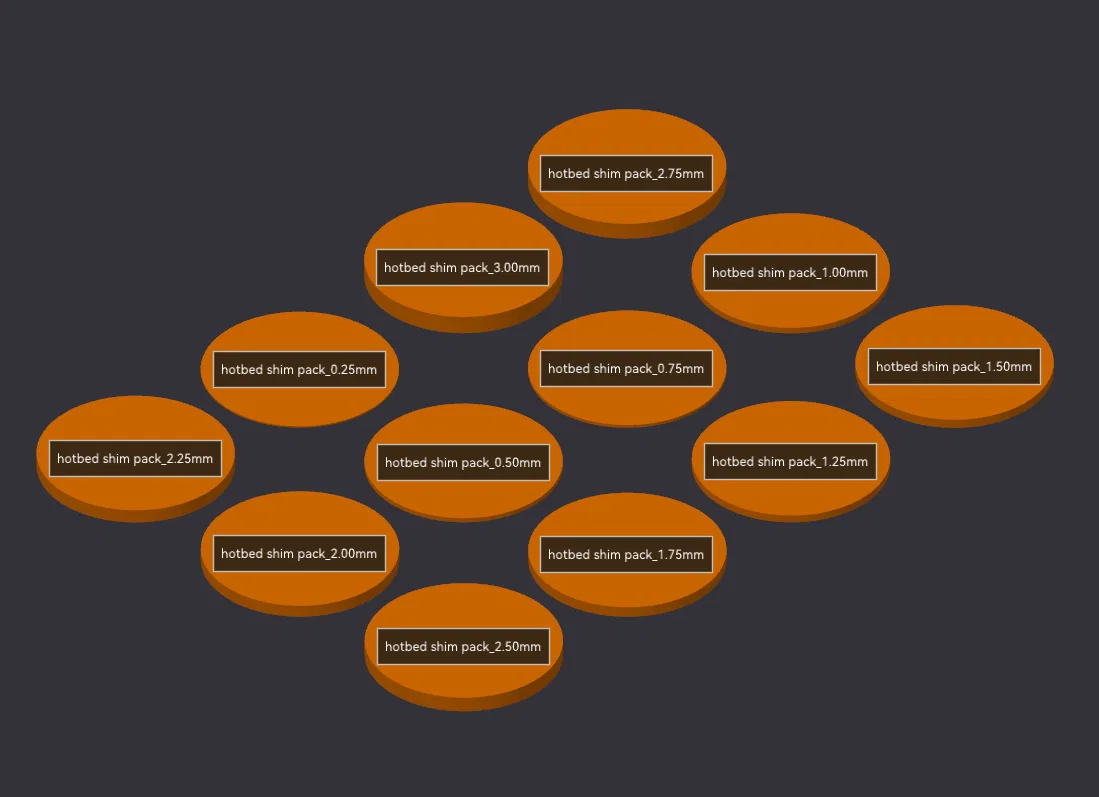

In (6) hotbed post spacers và ít nhất 1 bộ hotbed shim pack (hoặc chỉnh số lượng từng loại shim theo đo đạc ban đầu ở bước trước). Có sẵn cỡ nửa tá shim loại 1 layer dày 0.25mm cũng không dư đâu. Có thể chồng (stack) shim theo nhu cầu. Mình in bằng PETG và layer height 0.25mm (nếu cần tinh chỉnh độ dày shim thì chỉnh layer height).

Step 4

Gia nhiệt bed lên 100C rồi tháo 6 con ốc đang giữ bed.

Step 5

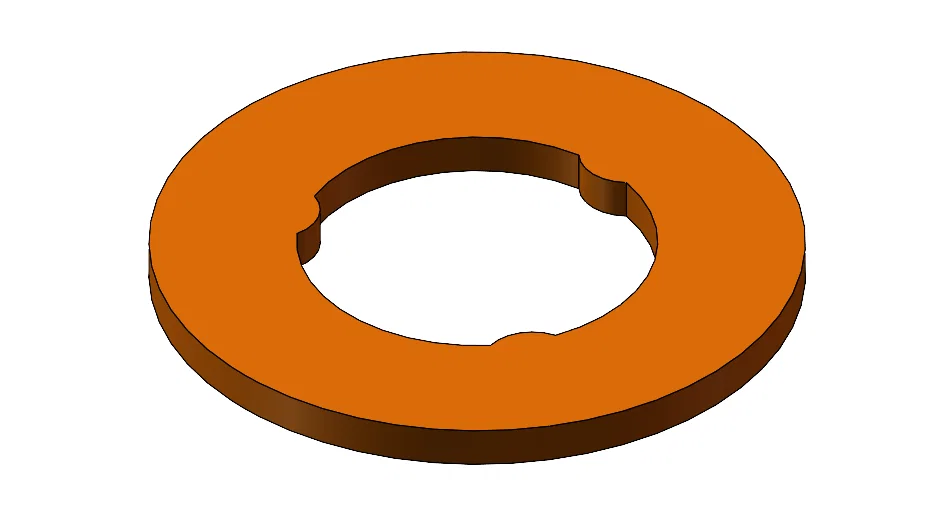

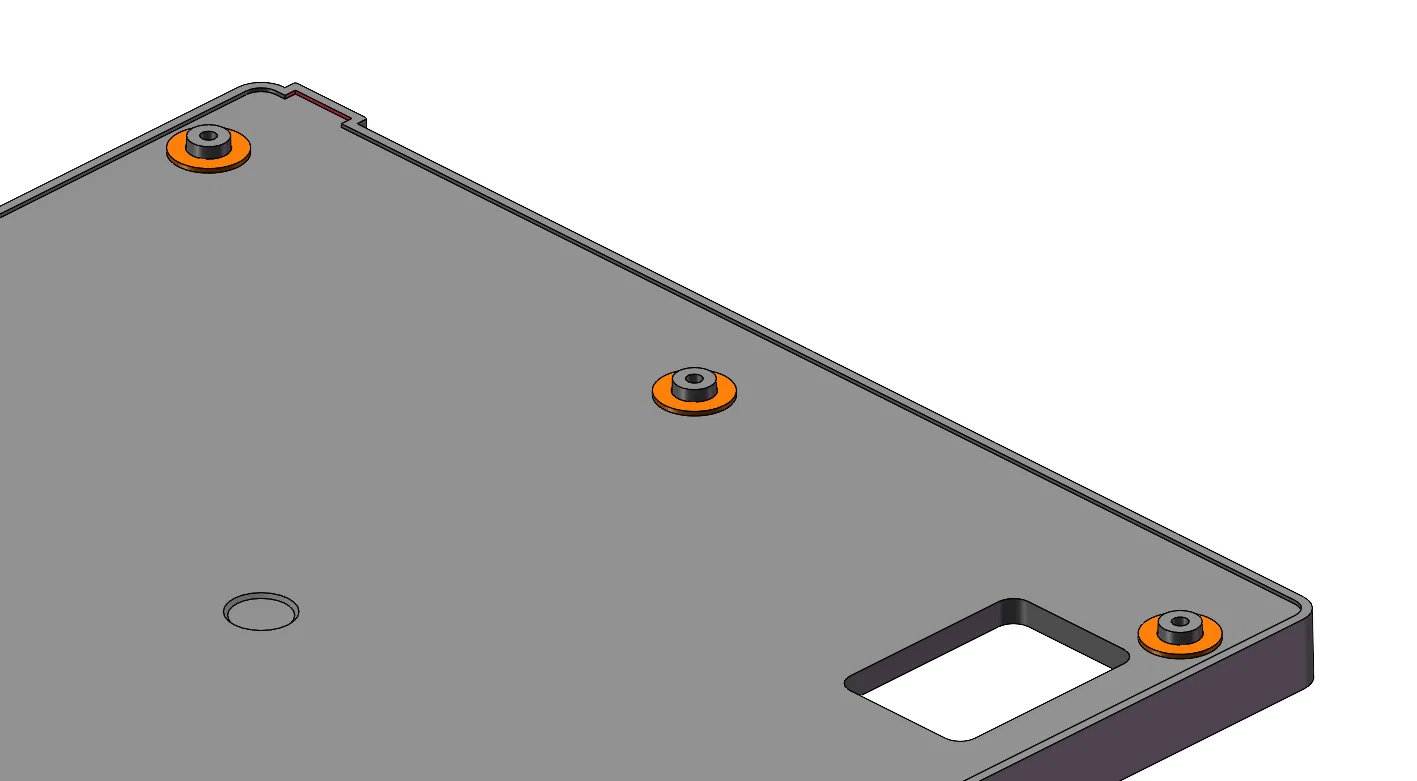

Nhấc bed lên và đặt (6) hotbed post spacers vào đúng vị trí các screw post (cẩn thận kẻo bỏng, cần thì mang găng). 3 cái nubs giúp giữ spacer bám vào screw post.

Step 6

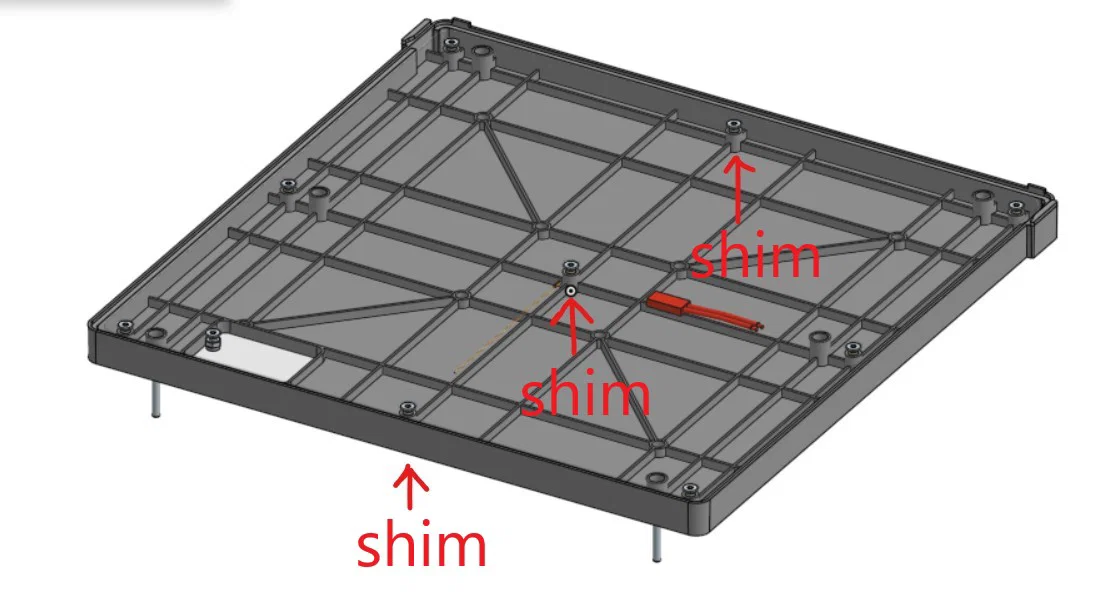

Chống/đỡ bed lên cẩn thận rồi đặt shim vào các vị trí được đánh dấu bằng mũi tên đỏ trong hình bên dưới (đây là vị trí các con ốc “ẩn” đang bắt tấm alum hot plate vào khung nhựa; đây cũng là những điểm duy nhất thật sự tạo khác biệt khi cân lại taco bed).

Step 7

Đặt bed lại vị trí và siết lỏng tay cả 6 con ốc. Siết vừa tay 3 con ốc bên trái (đừng siết quá). Siết vừa tay 3 con ốc bên phải trong khi dùng tay còn lại ấn xuống bed ngay tại con ốc bạn đang siết (cẩn thận kẻo bỏng, cần thì mang găng, và đừng siết quá).

Step 8

Chỉnh lại nhiệt độ bed về nhiệt độ in bình thường mà bạn hay dùng để chạy heightmap (mình để 80C vì mình in PETG là chủ yếu). Chạy QGL (2–3 lần). Chạy lại heightmap và ghi lại độ lệch giữa cạnh và trung tâm.

Step 9

Lặp lại các bước trên tới khi bạn có heightmap ưng ý (mình mất 3–4 lần). In shim mới dựa trên heightmap mới (hoặc thêm vào stack shim hiện có).

Kết quả

Trên bed của mình, shim gần mép dày 2.5mm & 3.5mm và shim ở giữa dày 2.0mm, nhưng cái này sẽ khác nhau tùy từng bed.

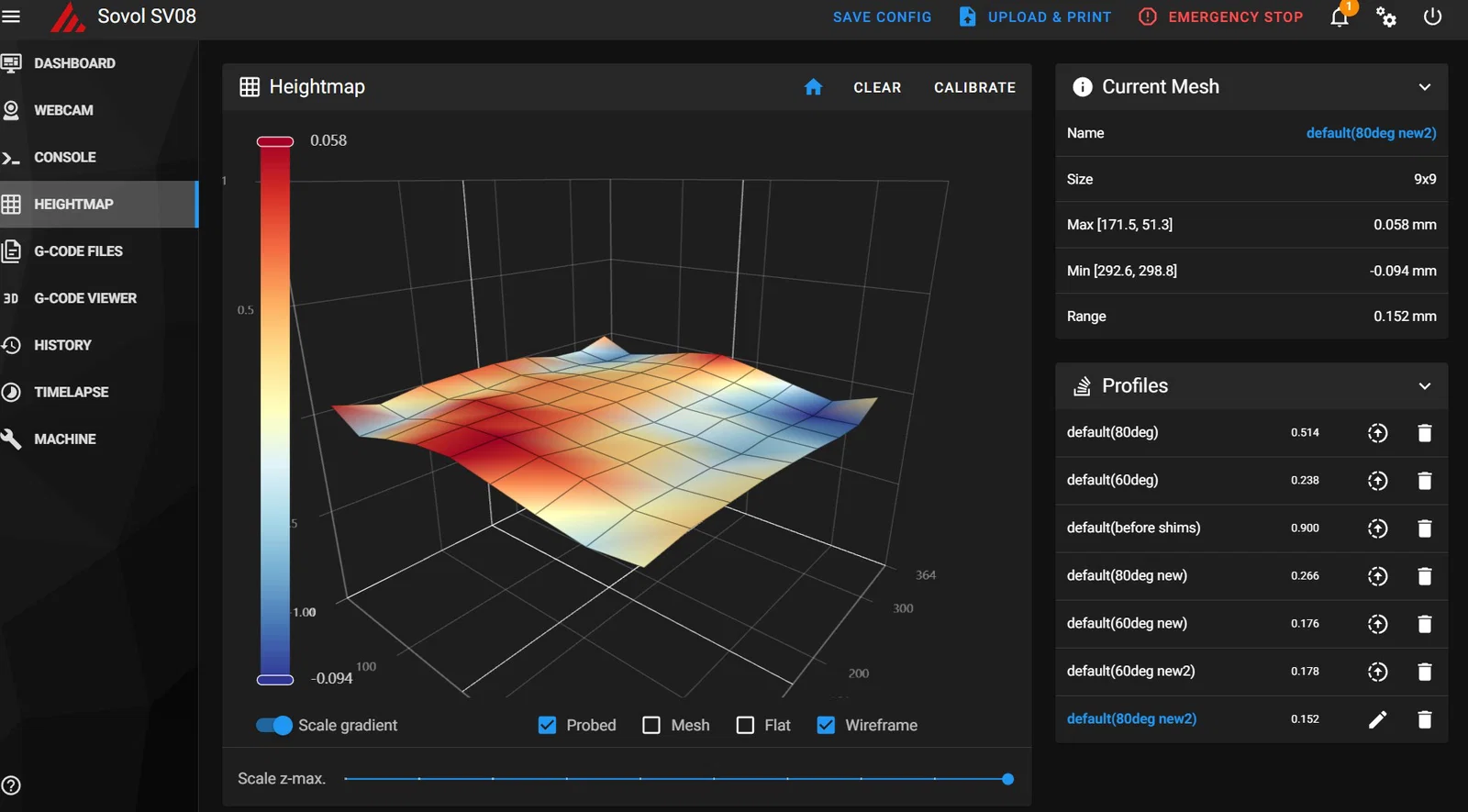

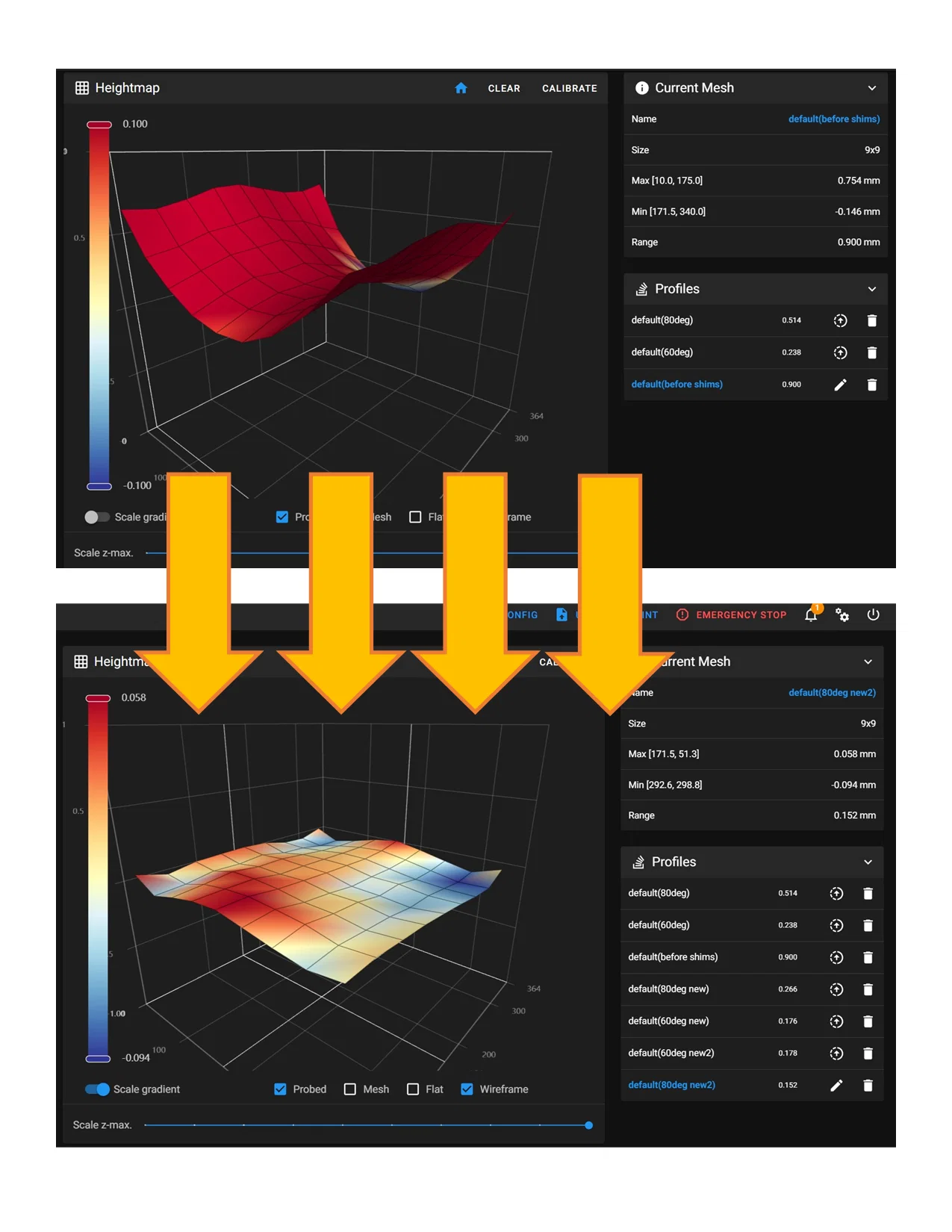

Đây là kết quả heightmap mới của mình. Bạn sẽ muốn tìm “điểm ngọt” nằm giữa các mức nhiệt bed mà bạn hay in. Mình rất hài lòng vì độ lệch dưới 0.2mm.

Đây là link bài gốc của mình trên subreddit Sovol...

https://www.reddit.com/r/Sovol/comments/1gkr22r/how_i_fixed_my_sv08_taco_bed/
