Bộ căng dây nhỏ cho máy in 3D Creality Ender 3

Creality_Ender_3 Tiny Tensioner

Tôi cần một giải pháp căng thẳng thấp cho trục X để một vỏ bọc có thể vừa vặn xung quanh máy in mà không có phần nhô ra lớn ở bên cạnh. Ngoài ra, tôi chưa bao giờ sử dụng Onshape nên tôi nghĩ đây sẽ là một dự án đầu tiên tốt.

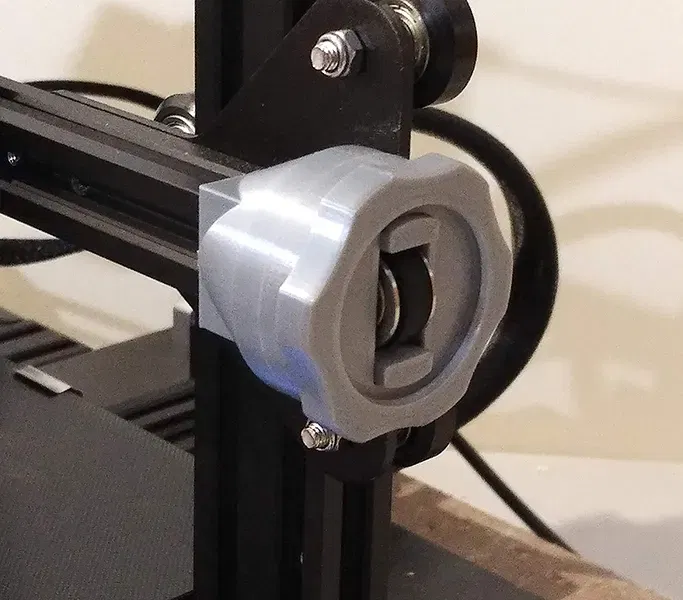

Kết quả thật tốt, tôi nghĩ và dẫn đến một bộ căng thẳng không nhô ra xa hơn các ổ bi.

Bạn sẽ cần:

3 bộ phận in (xem bên dưới)

Một con vít M4x25mm có đầu chìm

Một đai ốc khóa M4 phù hợp.

Lịch sử Phiên bản

Anchor V2: Thêm khoảng trống cho vít gắn M4 ở cuối phần đùn. Cho phép lắp đặt trên Ender 3/3 Pro mà không cần tháo gỡ/lắp đặt vít gắn. Cho phép thay thế vít trên 3v2.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 3

**Bệ in:**

Không

Hỗ trợ:

Không

**Độ phân giải:**

Chiều cao lớp 0.16mm

Đổ đầy:

50%+

**Vật liệu:** Bất kỳ PLA nào

Ghi chú:

### **Cài đặt In:**

• Bộ giữ ổ bi có thể được in với bất kỳ mặt phẳng nào xuống. Đổ đầy 50% hoặc lớn hơn. (Tôi đã sử dụng 80%) Không cần hỗ trợ. * Đai ốc căng thẳng nên được in với mặt phẳng của đầu tay cầm xuống (bề mặt ổ bi mịn lên) đổ đầy 50% hoặc lớn hơn. (Tôi đã sử dụng 80%) Không cần hỗ trợ. * Bộ neo nên được in với mặt vuông xuống. Sử dụng một viền 5mm để giữ cho các hình dạng nhỏ không bị trượt ra khỏi bề mặt in. Các cạnh của phần này được vát để chống lại bất kỳ chân voi nào có thể gây cản trở với phần đùn 20x20. In cái này với 100% độ đầy; các cột ngăn bộ giữ ổ bi quay cần thêm sức mạnh. Bạn sẽ cần độ chính xác tốt để chúng vừa khít với nhau. Tôi đã sử dụng chiều cao lớp 0.16.

Sau khi In

Cài đặt trên Ender 3/Pro/v2 của bạn

Các bộ phận có ren khít với nhau; sau khi in xong, hãy sử dụng một cái gì đó trong khu vực ổ bi để giữ cho giá đỡ ổ bi đứng yên trong khi bạn vặn đai ốc căng hết cỡ theo cả hai hướng. Nếu chúng quá cứng, bạn có thể sử dụng một ít mỡ lithium trắng hoặc chất bôi trơn khô.

Tháo rời

Ender 3/3Pro

Gỡ bỏ bất kỳ giải pháp căng nào bạn đang có và ngắt kết nối dây đai từ phía bên phải của giá đỡ vòi phun, để lại đầu của X-Gantry trống và dây đai tự do. Tháo rời giá đỡ ổ bi và giữ lại các ổ bi.

Ender 3v2

Gỡ bỏ núm màu xanh từ bộ căng. Gỡ bỏ hai ốc vít giữ khối căng với phần đùn. Giữ lại ốc vít đầu phẳng M4. Tháo rời càng ổ bi và giữ lại các ổ bi. Ngắt kết nối dây đai từ phía bên phải của giá đỡ vòi phun, để lại đầu của X-Gantry trống và dây đai tự do.

Lắp ráp

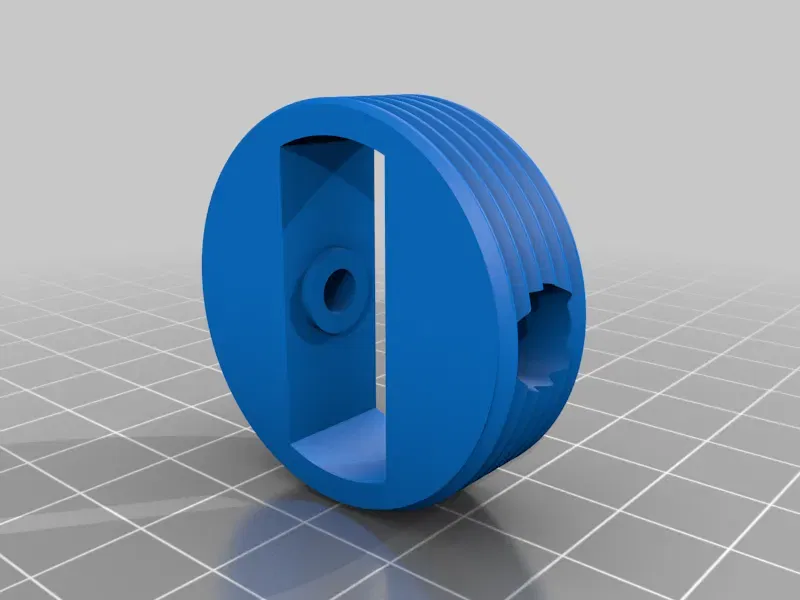

1. Đưa hai ổ bi vào Giá giữ ổ bi và chèn ốc vít vào bên có rãnh nón. Đẩy đai ốc khóa vào đầu kia. Siết chặt.

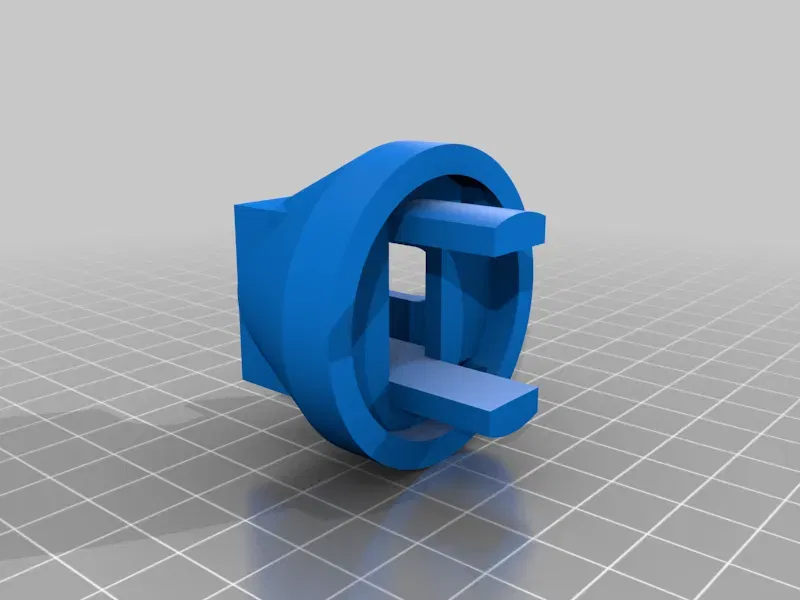

2. Vặn dây đai qua Mỏ neo bắt đầu từ đầu vuông, ra ngoài đầu tròn.
3. Vặn dây đai qua Giá giữ ổ bi và quanh các ổ bi qua bên kia. Đảm bảo dây đai không bị xoắn.
4. Vặn dây đai trở lại qua Mỏ neo về phía giá đỡ vòi phun.
5. Trượt Giá giữ ổ bi lên mỏ neo (hướng không quan trọng)
6. Đưa Mỏ neo lên phần đùn. Trên một chiếc Ender 3v2, thay thế ốc vít đầu phẳng M4.
7. Kết nối lại dây đai với giá đỡ vòi phun. Nên có nhiều chỗ trống.

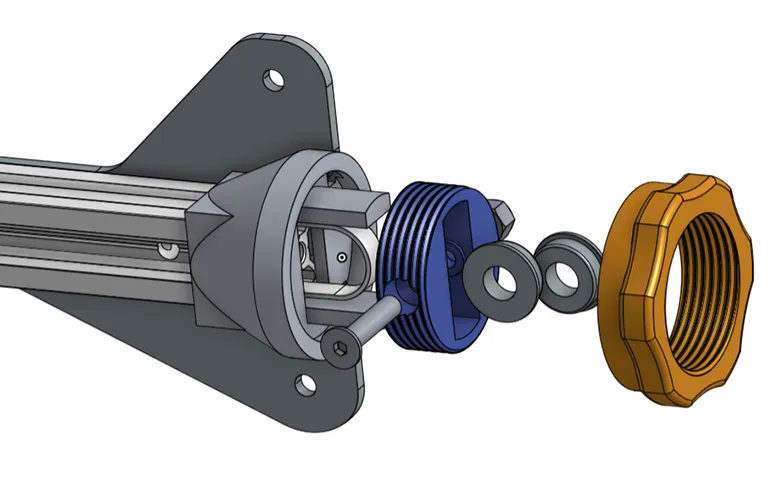

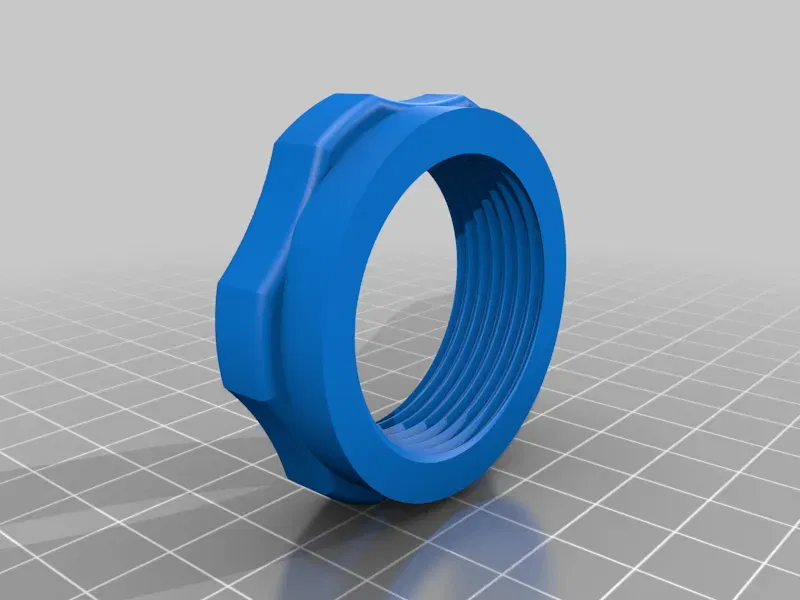

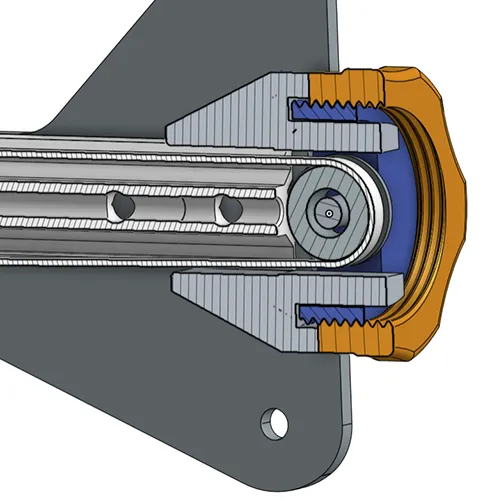

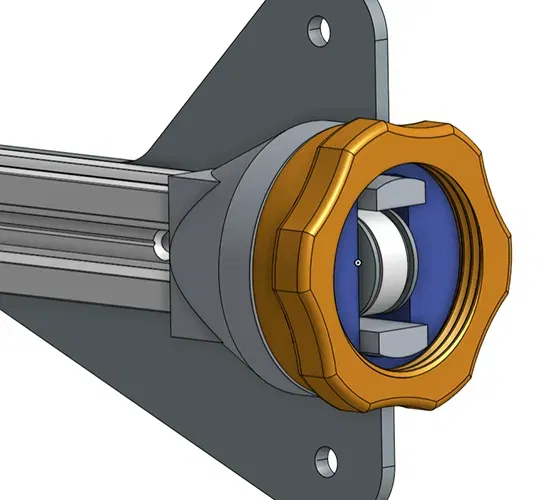

8. Vặn Đai ốc căng vào Giá giữ ổ bi, với mặt phẳng của ổ bi hướng về Mỏ neo. (Tham khảo các hình minh họa để xác minh hướng)
9. Siết chặt Đai ốc căng cho đến khi dây đai được căng theo ý bạn. LƯU Ý lực kéo có sẵn trên dây đai là đáng kể; hãy cẩn thận không siết chặt dây đai quá mức.

Cách tôi thiết kế điều này

Onshape

Tôi đã thiết kế phần này trong Onshape như một dự án "làm thế nào để sử dụng phần mềm này". Nó yêu cầu nghiên cứu đáng kể, vì tôi chưa bao giờ sử dụng phần mềm này trước đó.

Tôi có đào tạo về vẽ 2D và đã sử dụng Sketchup một thời gian nhưng thấy nó thiếu sót trong việc thiết kế các bộ phận mà tôi muốn. Onshape rất dễ bắt đầu và chứng tỏ là phù hợp với nhiệm vụ.

Bạn có thể tìm thấy mô hình Onshape của tôi ở đây: Tiny Tensioner for Creality_Ender_3,_3_Pro_or_v2.
