NexGen3D: Mod CyberDeck cho Lenovo Legion Go (LeGo)

Nếu ai muốn ủng hộ mình và các dự án mình làm, cứ thoải mái donate/tip qua Ko‑Fi nha: https://ko-fi.com/nexgen3d

Update: Đã thêm file STEP cho dự án.

Giới thiệu NXG3D LeGo CyberDeck:

Cá nhân mình thấy Lenovo đáng lẽ nên làm luôn một cái keyboard case xịn cho Legion Go (kiểu như ONEXPLAYER), nên mình tự làm cái của mình luôn.

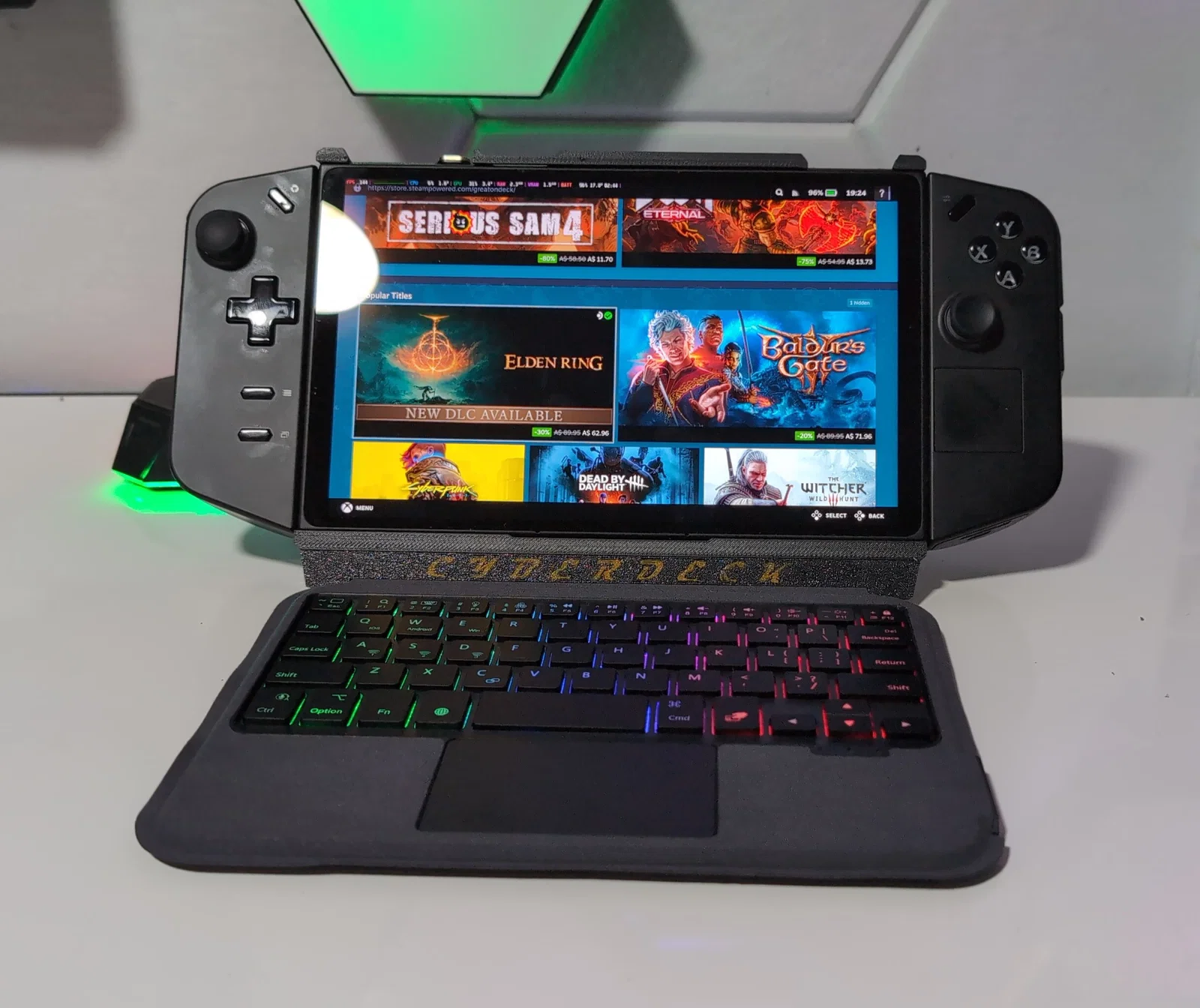

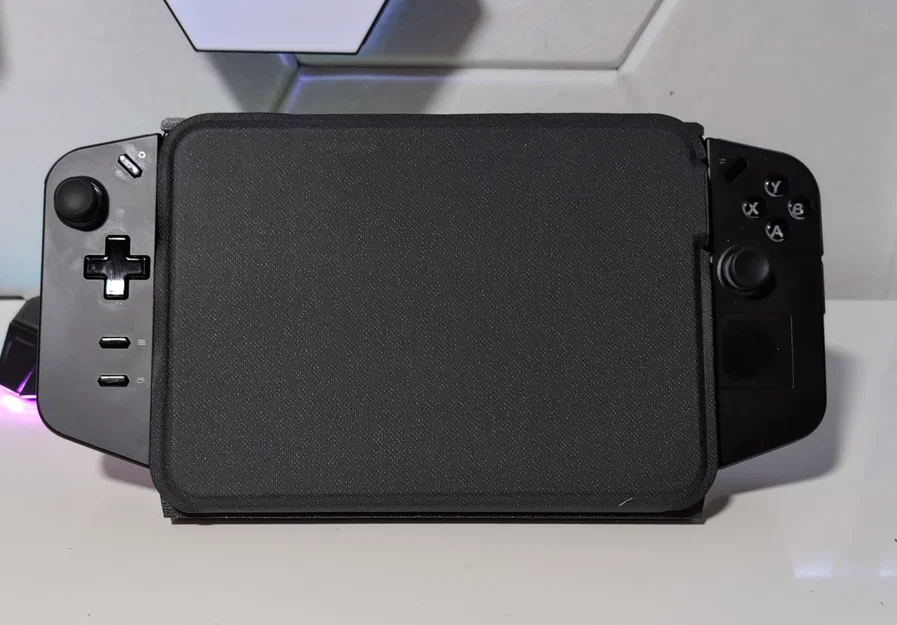

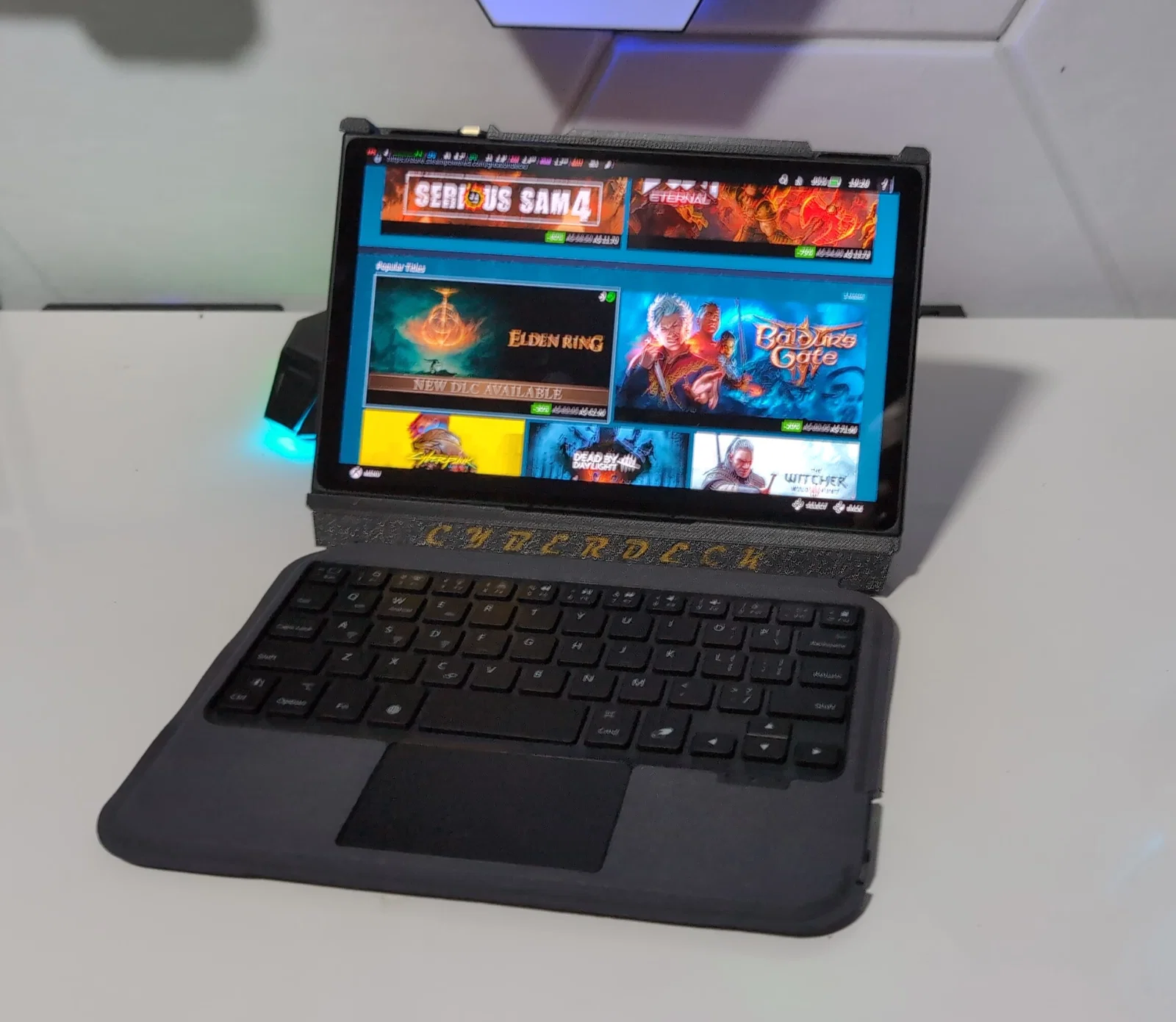

Bản mod này sẽ biến Legion Go của bạn thành một cái CyberDeck nhỏ gọn. Tay cầm vẫn gắn vào được, nhưng khi gắn keyboard thì hiện tại bạn sẽ không truy cập được cổng USB‑C phía dưới. Mình sẽ tìm mấy loại đầu nối right angle siêu gọn hoặc có thể dùng ribbon cable để dời cổng qua vị trí khác ở bản phát hành sau.

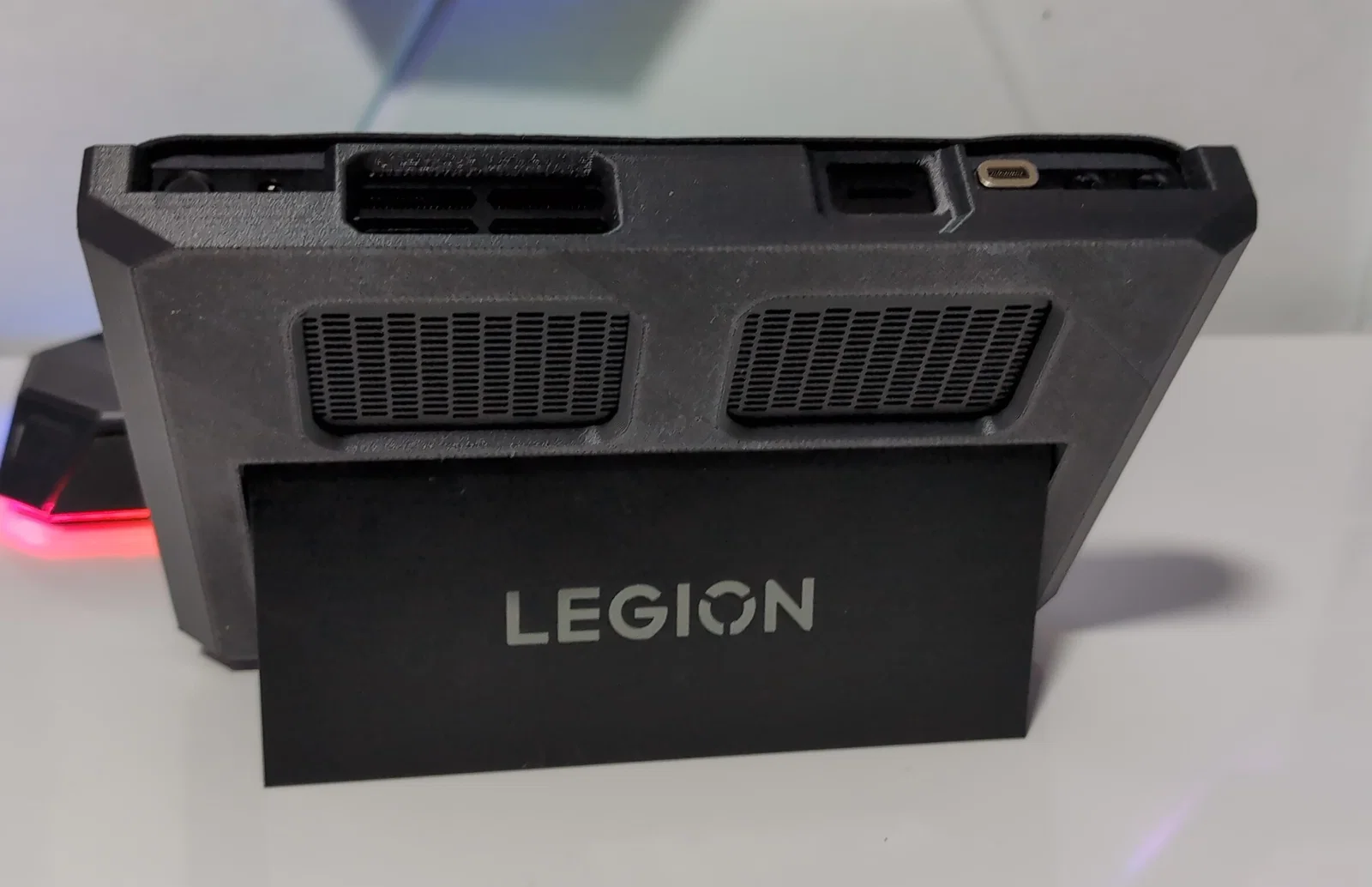

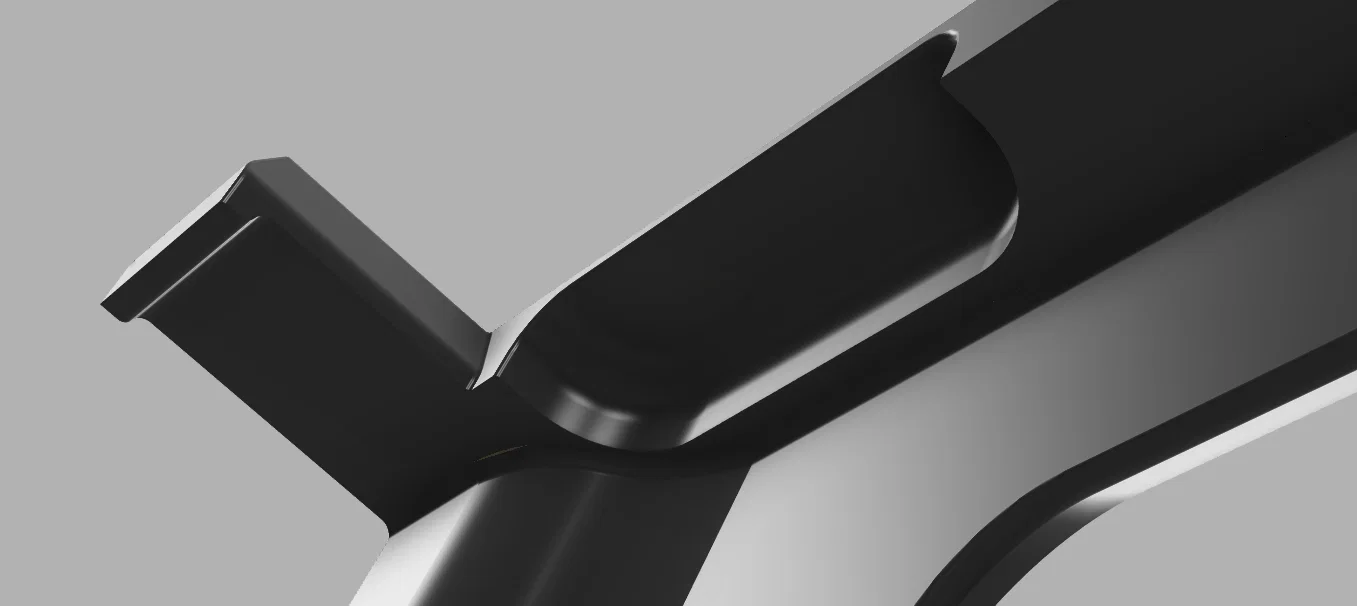

Một điểm hay của cái case là mình đã tích hợp audio redirectors để hướng âm thanh về phía bạn thay vì phóng xuống dưới… cho chim bay thấp nghe?? Không hiểu mấy kỹ sư Lenovo nghĩ gì luôn.

Threaded inserts và ốc M3 là tuỳ chọn, bạn có thể chỉ dùng keo để ráp phần keyboard nam châm.

• 10 x nam châm đường kính 5mm x dày 4mm
• Keo CA để dán nam châm (Superglue)
• 2 x M3 8, 10 hoặc 12mm BHS (Tuỳ chọn)
• 2 x Threaded Inserts (Tuỳ chọn)

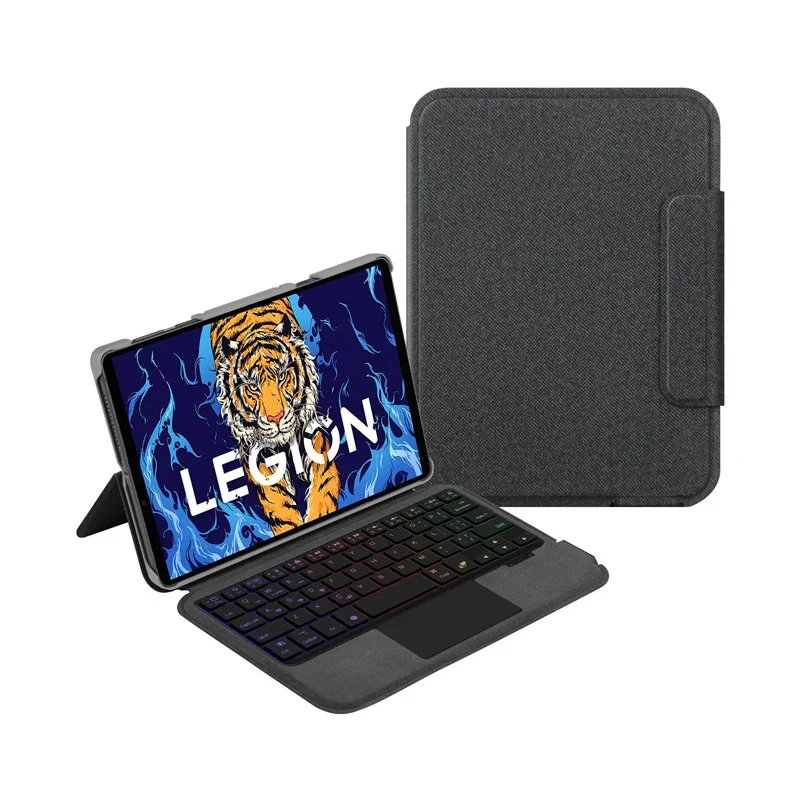

• Keyboard Case Legion Y700

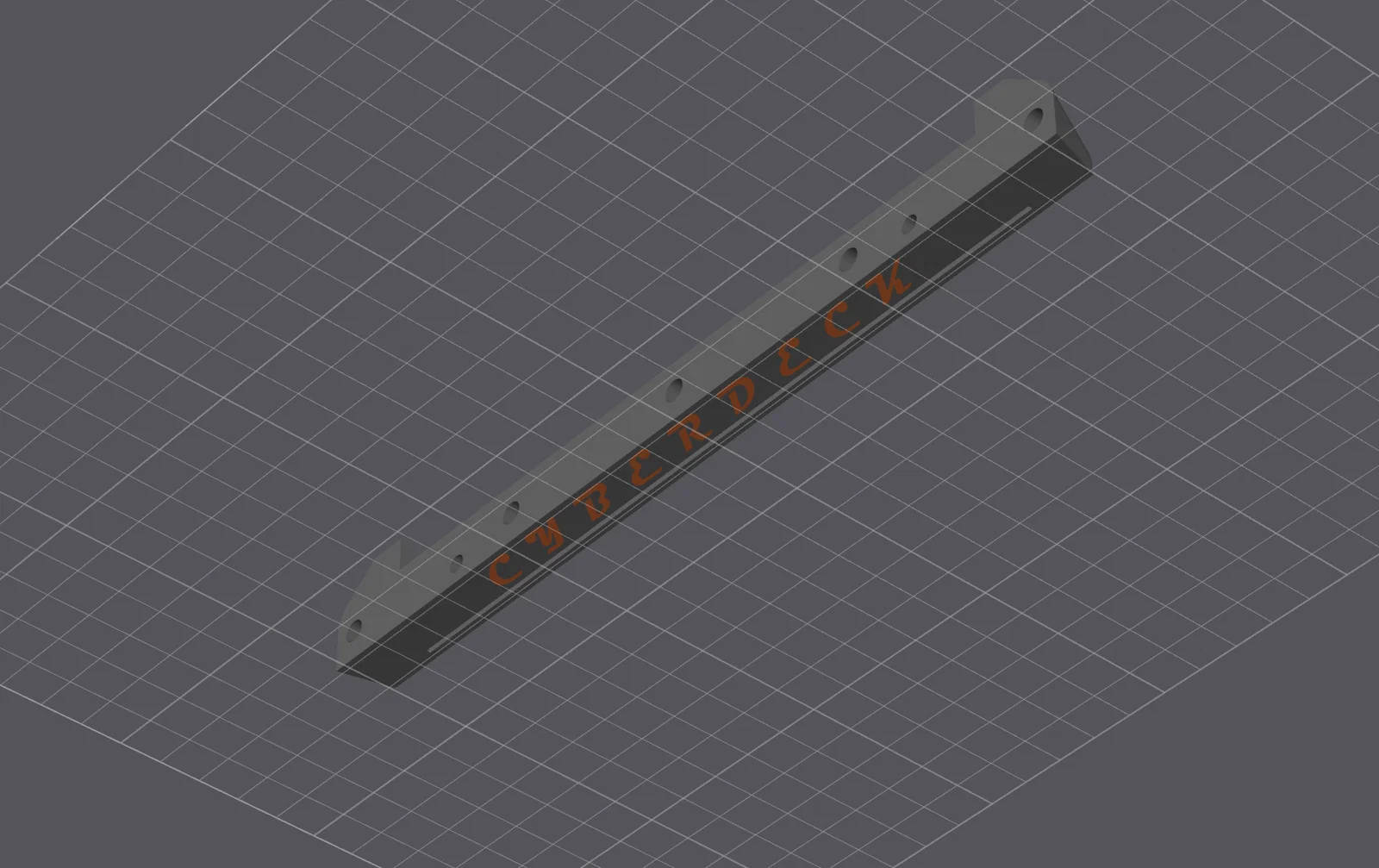

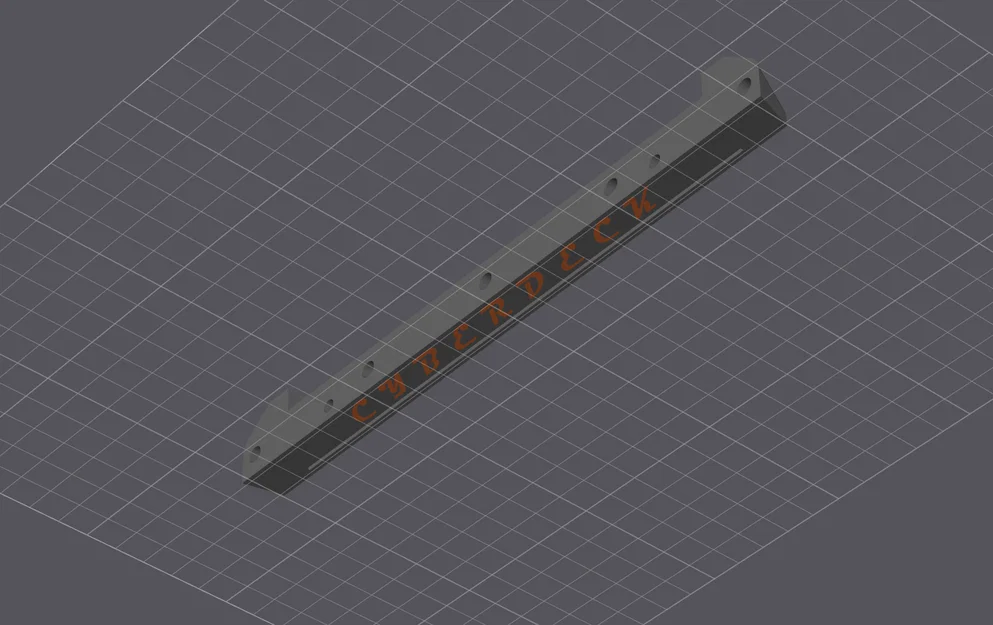

Phần gắn keyboard và logo có thể in trên bất kỳ máy nào có in multi colour. Mình làm logo sâu 0.6mm, nên chỉ cần 3 hoặc 4 lần thay filament thủ công là đủ, hoặc bạn cứ in một màu nếu không muốn có logo.

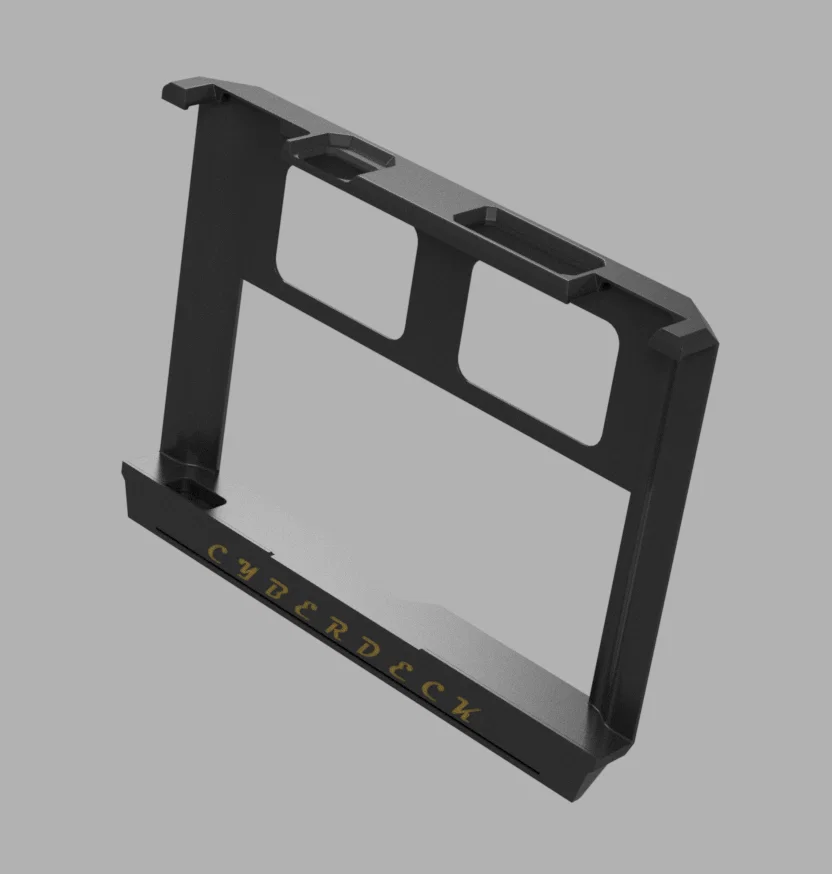

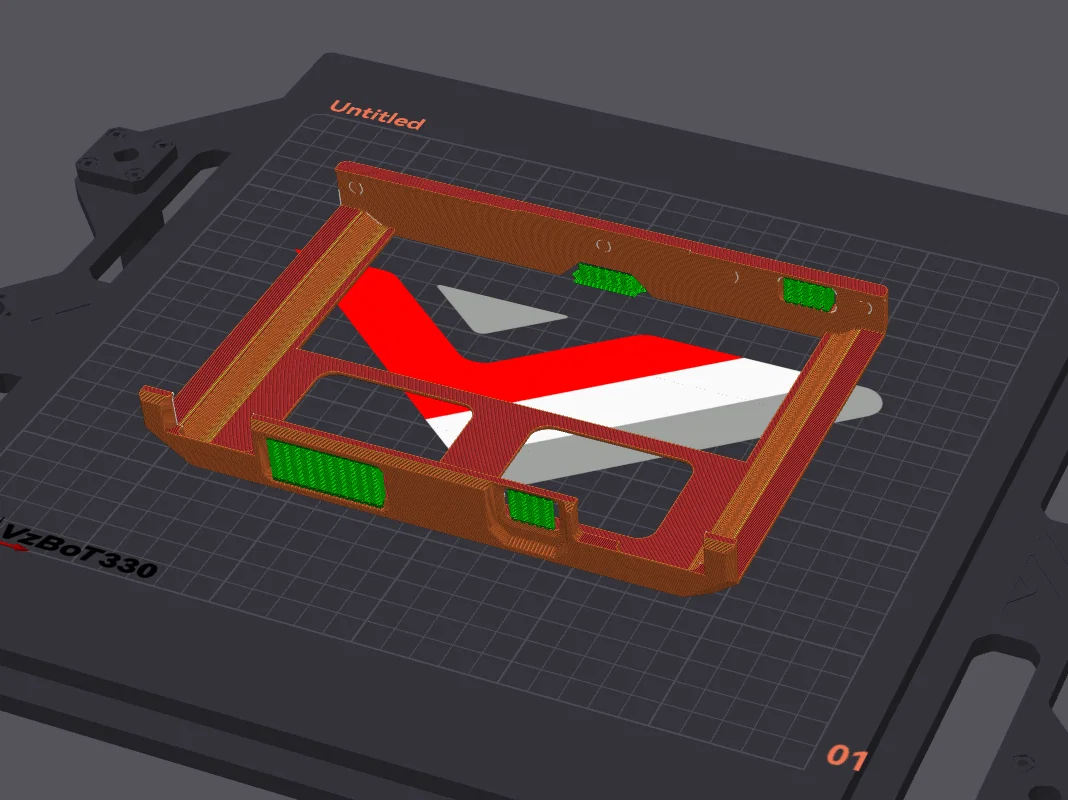

Cứ in đúng orientation như hình đính kèm. Phần case sẽ cần một ít supports, không cần quá nhiều; bạn xem ảnh đính kèm là sẽ thấy mình set như thế nào.

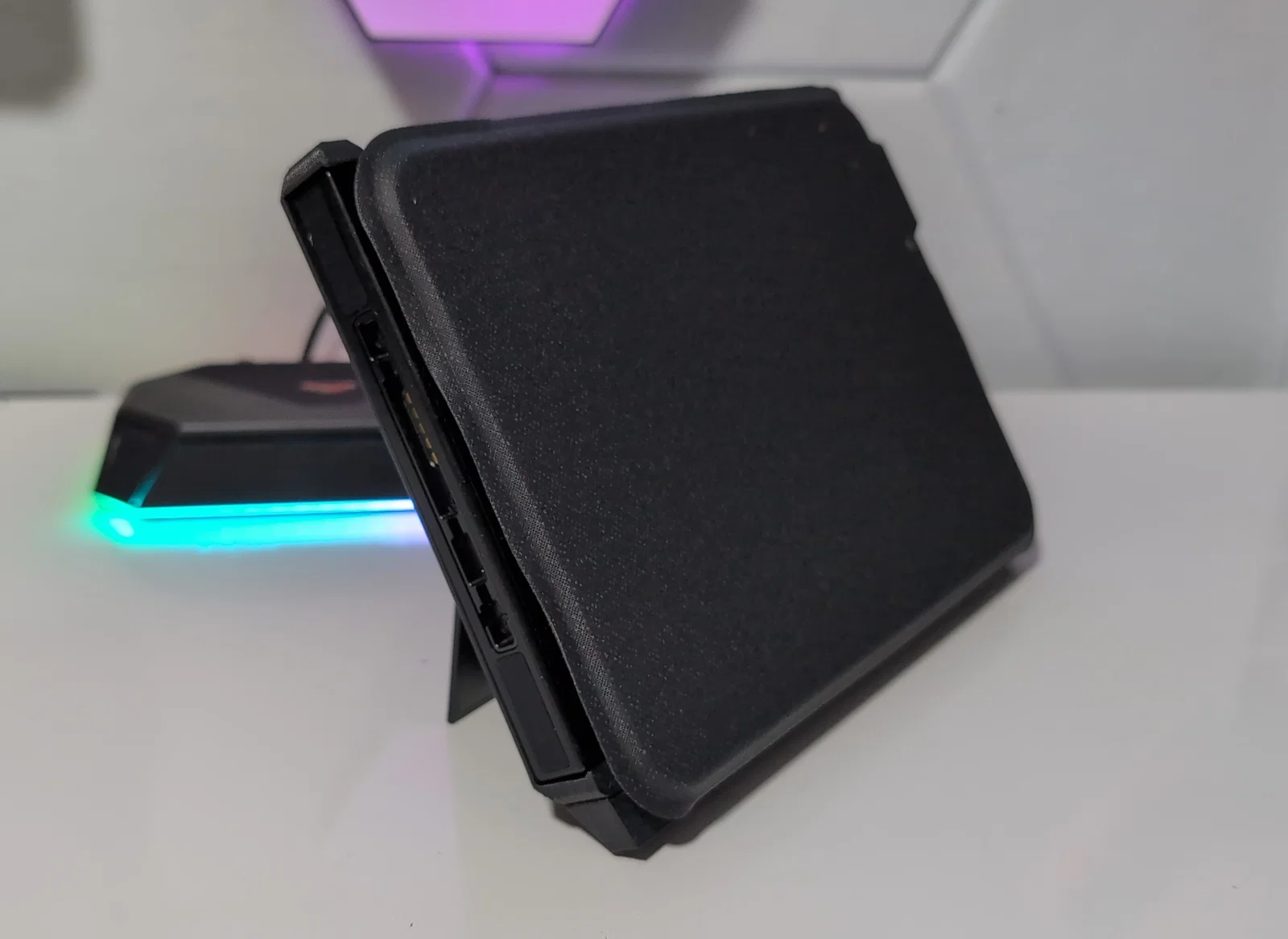

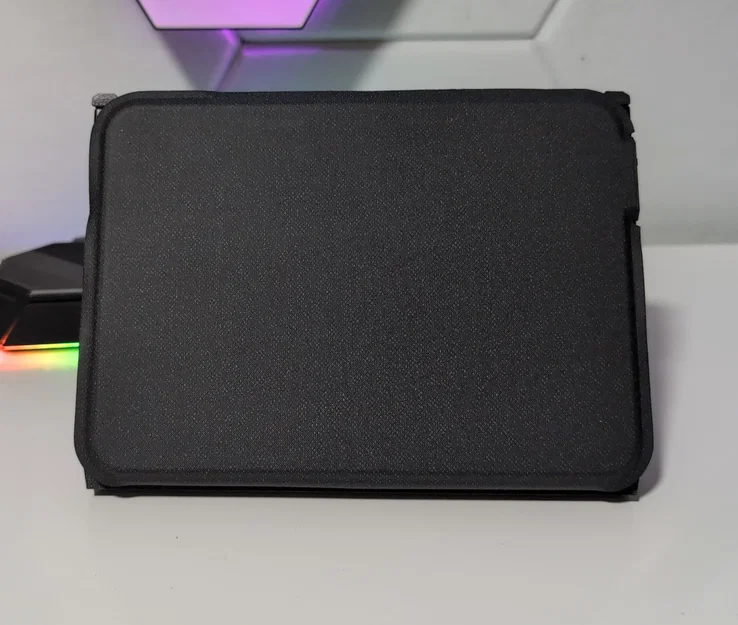

Mình khuyên làm bằng PETG‑CF hoặc PC‑CF. Đừng dùng ABS vì nó cần có độ dẻo nhất định để tháo/lắp nắp cover.

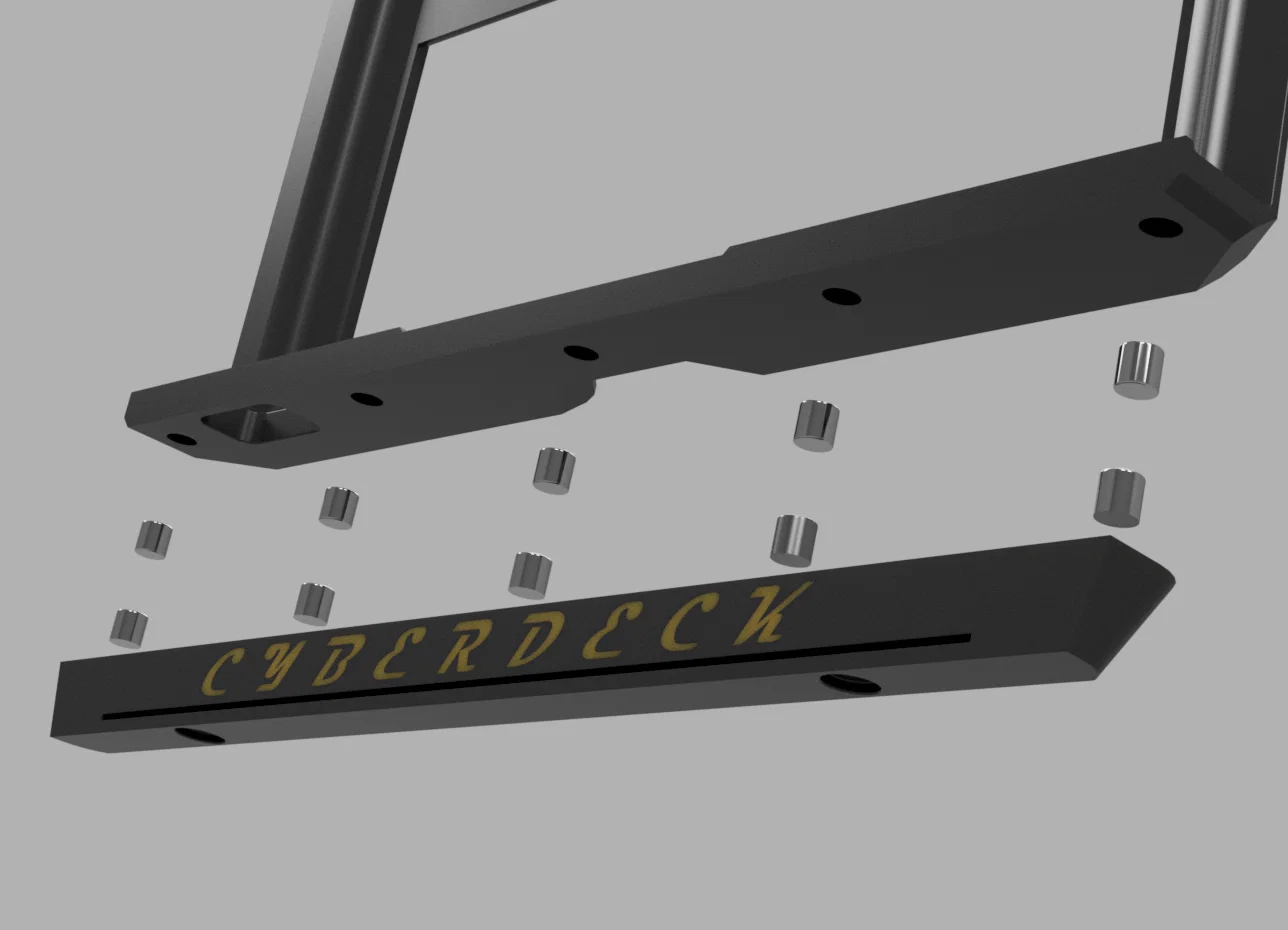

Bạn không nhất thiết phải dùng đủ 10 nam châm; 6 cái chắc cũng ổn, nhưng mình muốn keyboard bám chắc hơn. Nhớ để ý chiều nam châm và dùng keo CA (Superglue) khi lắp.

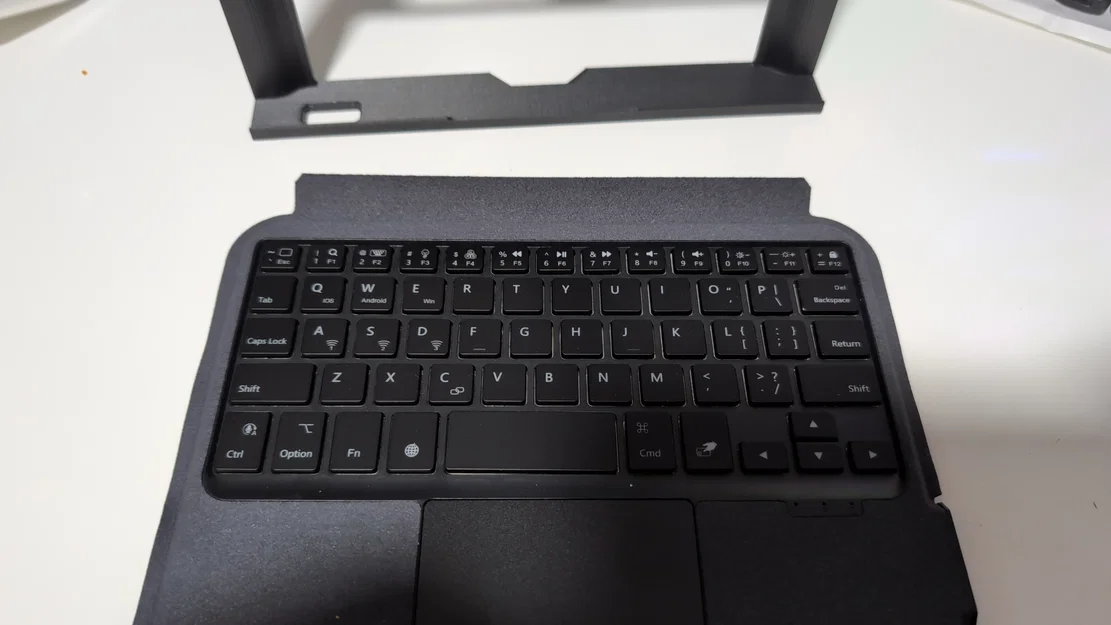

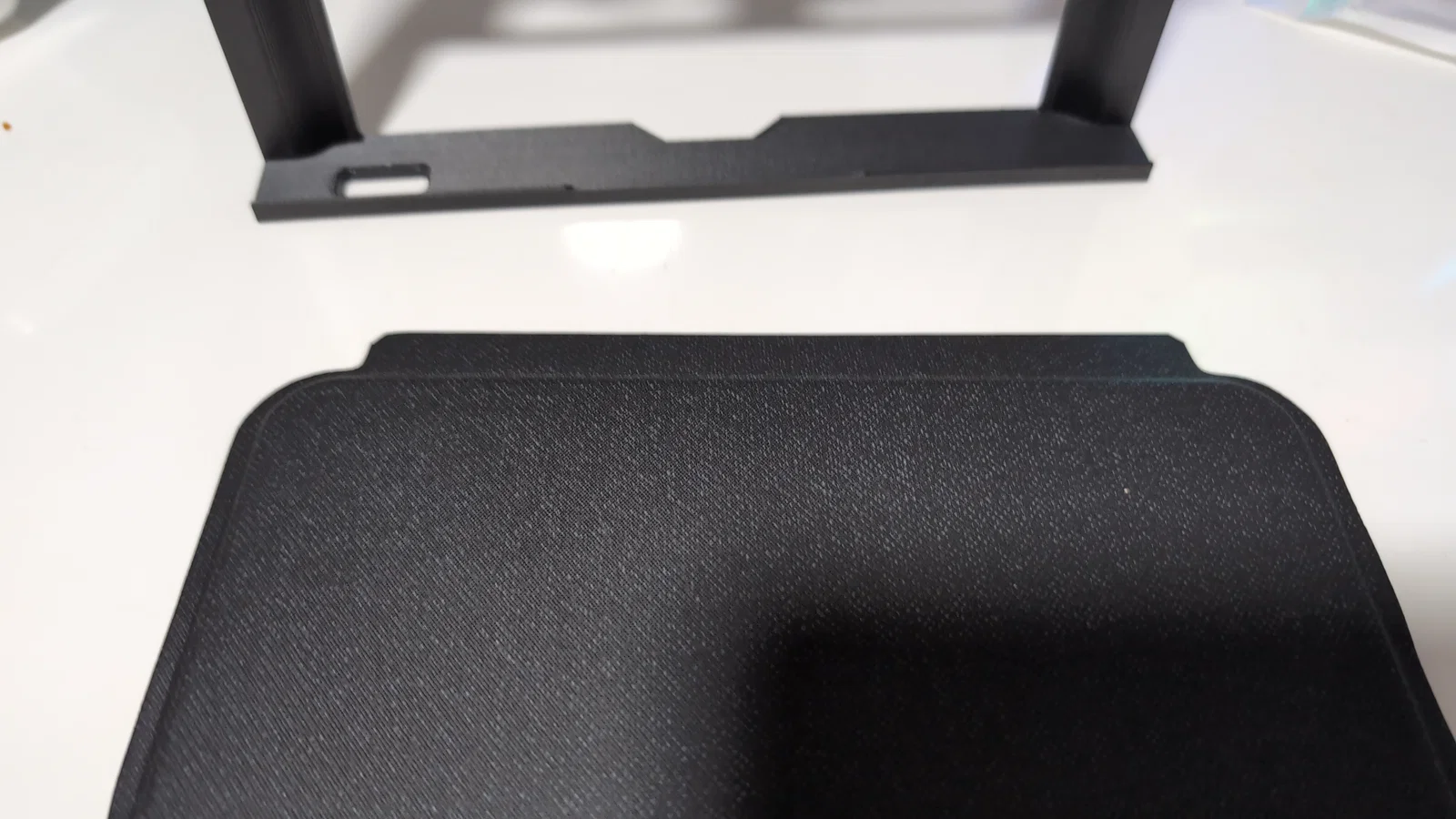

Chỉ cần cắt phần keyboard ra khỏi phần vỏ sau giống như trong ảnh đính kèm. Mình dùng thước thép và dao Olfa, đưa vào khe, đánh dấu lỗ bắt ốc, rồi tháo ra và dùng mũi khoan 3mm khoan theo dấu. Lắp heat inserts và ráp lại, hoặc bạn cũng có thể dán keo cố định keyboard luôn—tuỳ bạn.

Mình sẽ up thêm vài tấm hình sớm khi ráp xong.

Khi rảnh mình cũng sẽ thiết kế thêm side covers để dùng lúc tháo controller ra, nhưng hiện tại chưa có thời gian làm phần đó.
