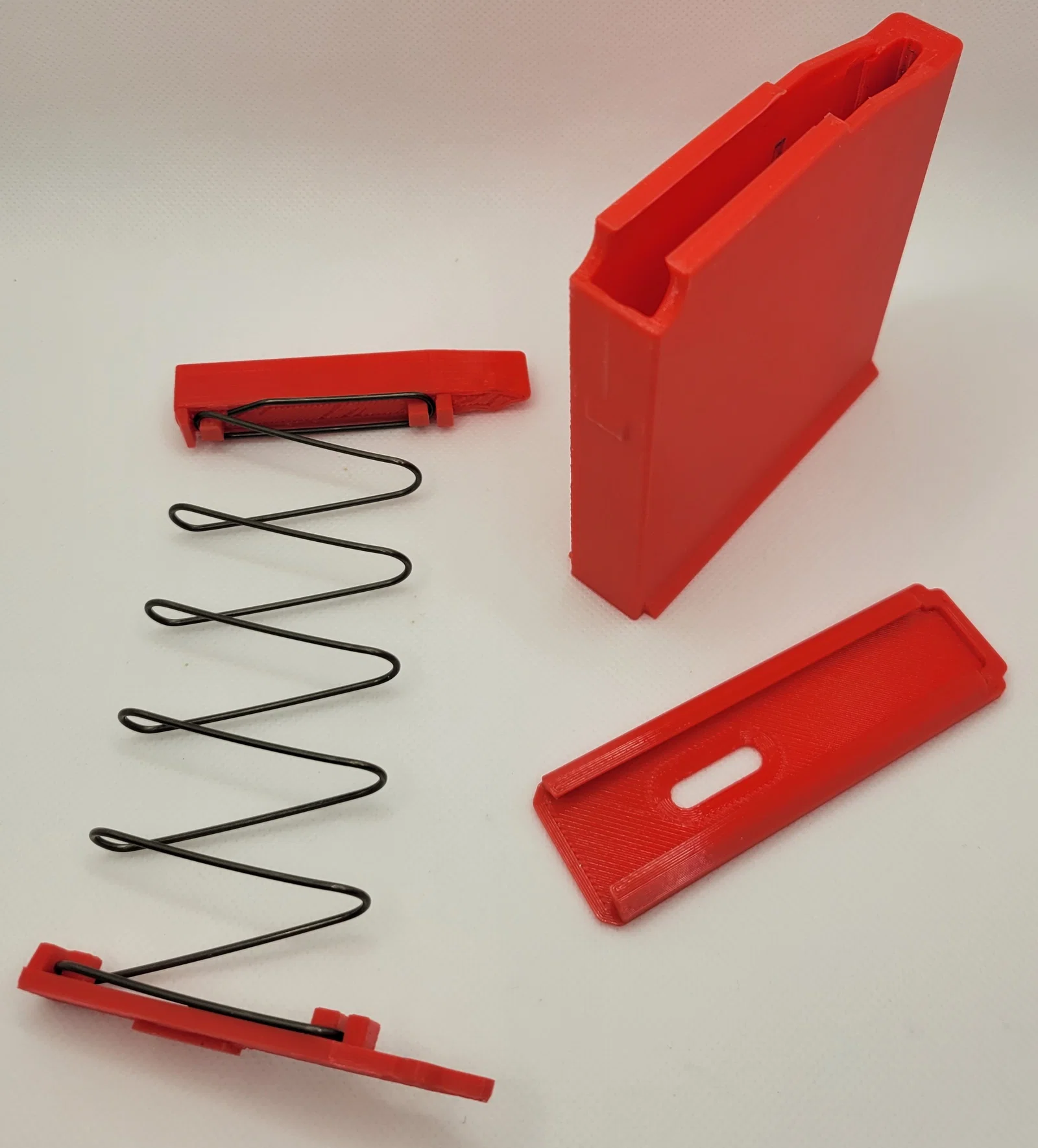

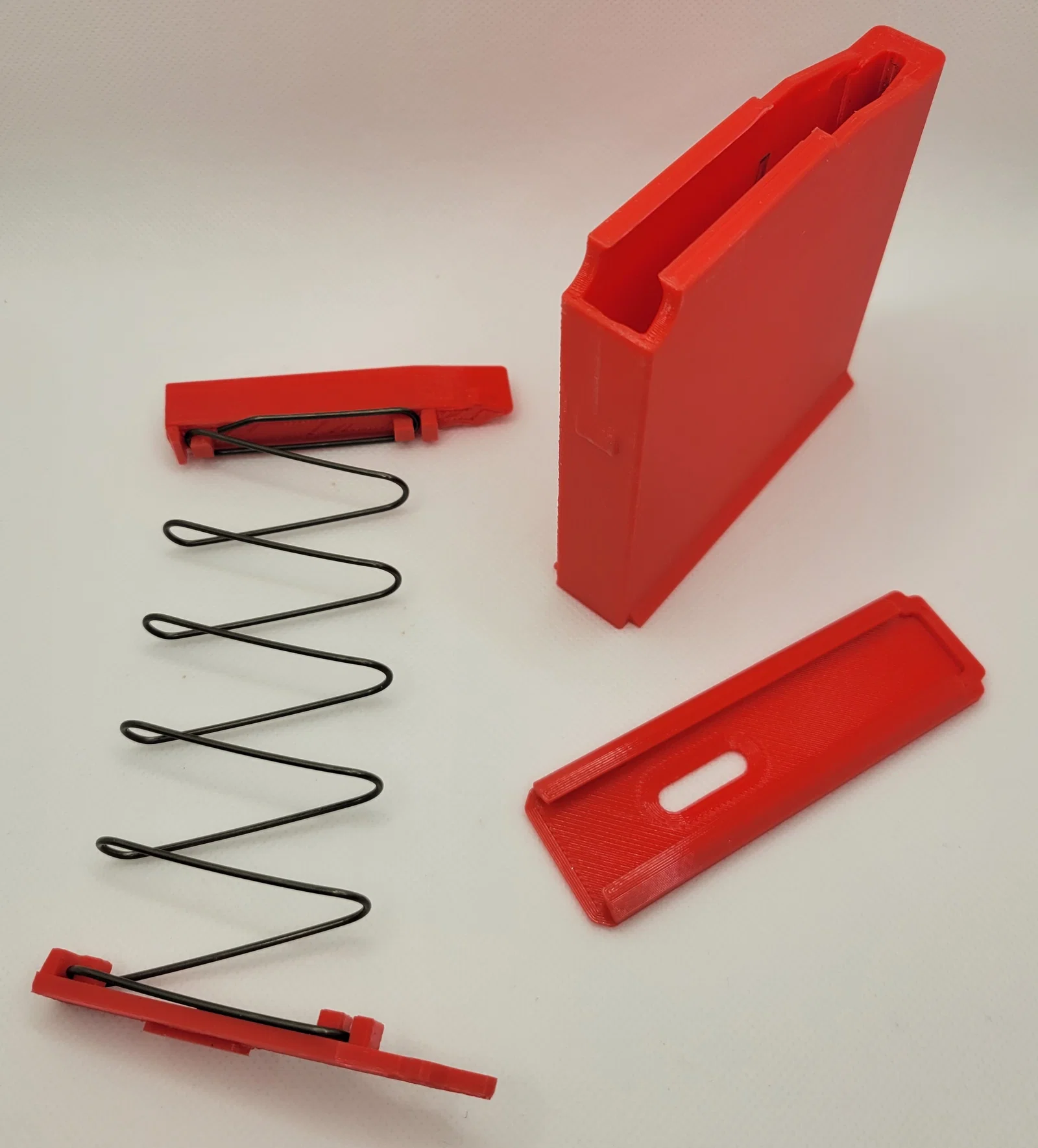

Băng đạn AICS Long Action Magazine (30-06)

Tác giả DanielB_355368

Lượt tải
692
Lượt thích
43
Lượt coi
4.542
Bản remix
1

File 12 18 MB

  • AICS_LA_Mag_Floorplate_1776477678.stepSTEP · 114 KB
  • AICS_LA_Mag_Follower_V3.2B_1776477679.stepSTEP · 142,3 KB
  • AICS_LA_Mag_Locking_Tab_3.2_1776477679.stepSTEP · 135,8 KB
  • AICS_LA_Mag_Body_Angled_3.2_1776477680.stepSTEP · 378,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Băng đạn AICS Long Action cho các loại đạn nền 30-06. Đây là loại long action nên sẽ không dùng được với súng AICS 308. Cũng không dùng được với long action 300 win mag. Không đủ không gian để làm feed lips đủ cứng cho 300 win mag.

Cần tìm/lấy lò xo băng đạn AK74: https://www.gunsprings.com/AK-74/AK-74/cID2/mID141/dID436

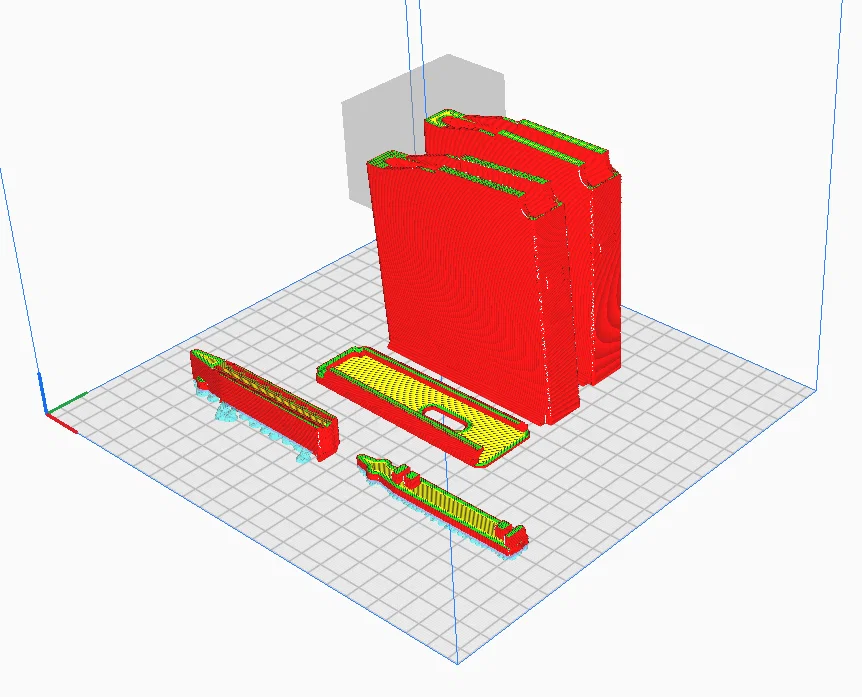

Sẽ cần in kèm supports ở phần follower và locking tab. Có thể block supports ở các follower stops trên băng đạn.

Nên in bằng PLA+ vì PETG sẽ mềm/dẻo hơn. Carbon fiber nylon có thể dùng được, nhưng chưa test.

In với nozzle 0.4mm và layer height 0.16mm (cần để giảm ma sát theo lớp ở bên trong băng).

Tối thiểu 4 walls và 50% gyroid infill. Mình dùng line width 0.48mm cho mọi thứ, riêng external perimeters là 0.42mm.

Mình thấy bản angled in ra có vẻ cứng hơn chút và feed lips ít bị flex hơn.

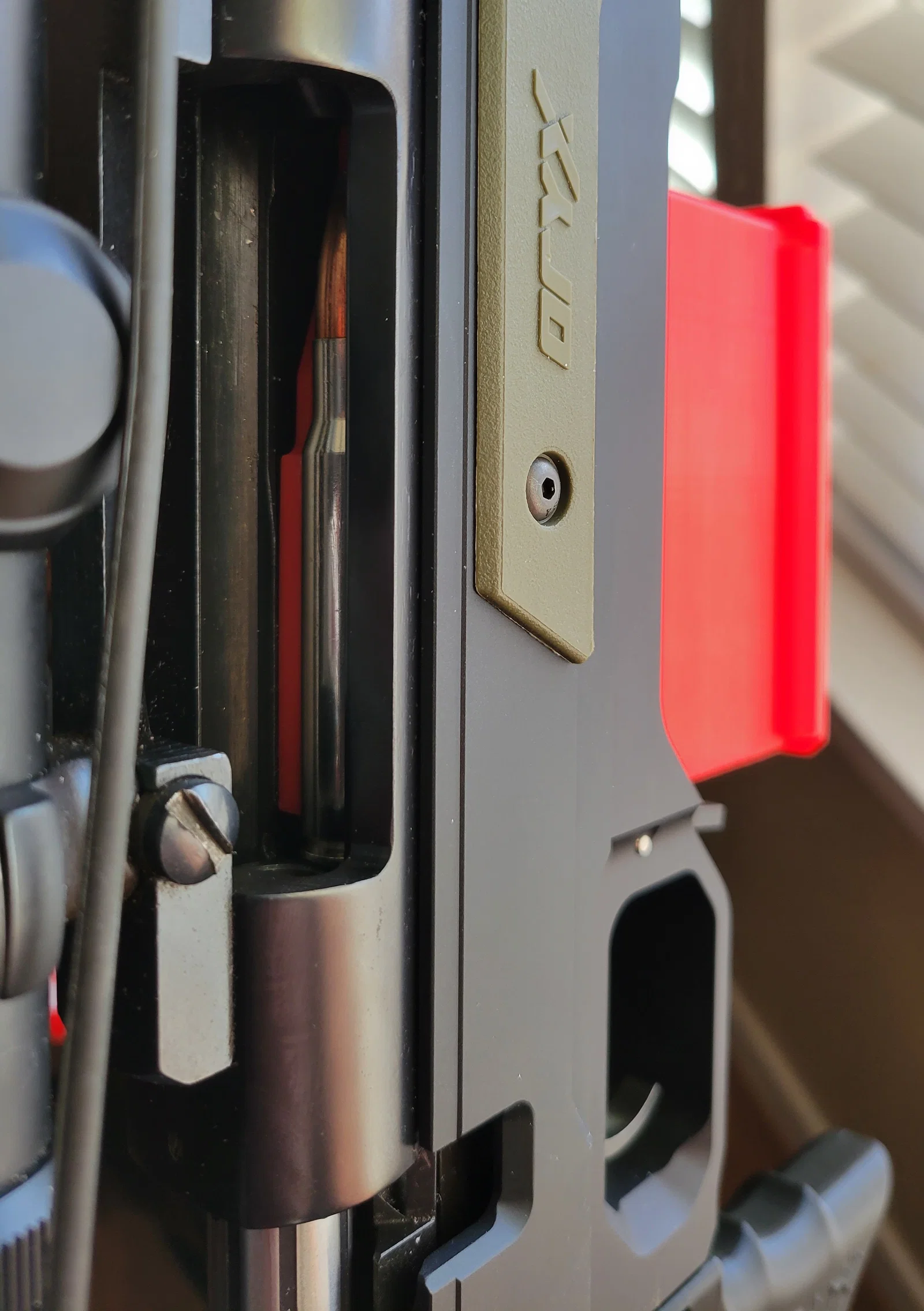

Có hoạt động không? – Trên khẩu của mình thì có thể lên đạn và tống vỏ/đẩy viên ra bình thường.

Có chỗ nào cần cải thiện không? Thiết kế follower kiểu no tilt có thể giúp việc lên viên cuối ổn hơn.

Lực lò xo băng quá mạnh có thể làm đạn không nằm yên trong băng. Lực quá yếu thì sẽ không lên đạn chuẩn. Có thể cần test thêm với các chiều dài lò xo khác nhau.

Tính tới giờ, trong test của mình thì khoảng 9 coils của lò xo ở link phía trên cho kết quả tốt nhất ở cả hai băng lớn. Vẫn cần test chiều dài lò xo cho bản ngắn.

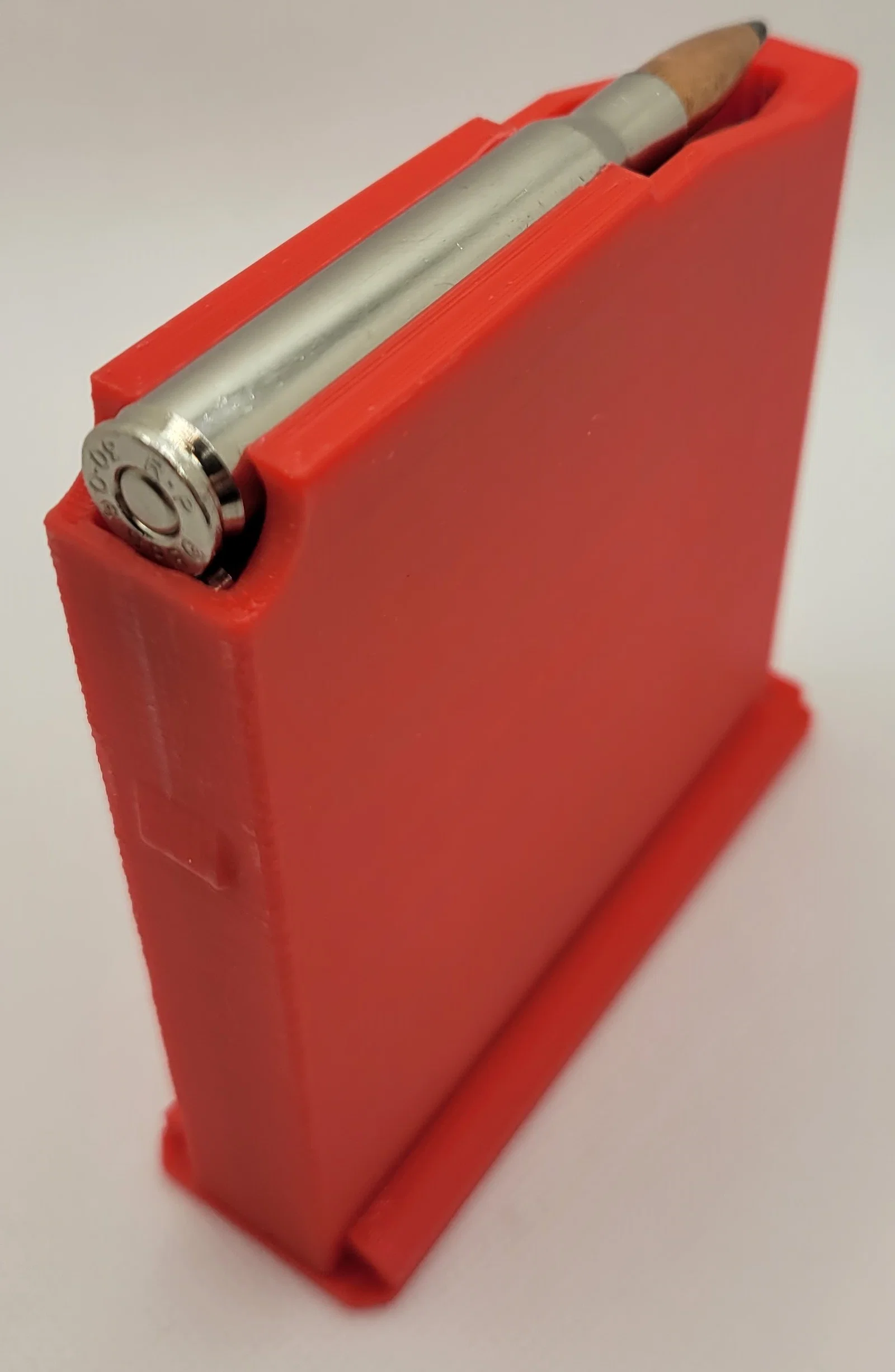

Mới chỉ test chứa 5 viên, nhưng vẫn còn chỗ cho nhiều hơn; chỉ là mình lo nó sẽ tạo thêm áp lực lên feed lips.

Mình tạo thêm bản ngắn để tận dụng phần lò xo ngắn còn dư từ lò xo AK-74.
