Sweetheart Storm 2023 - Ốp tay (Custom Handguards)

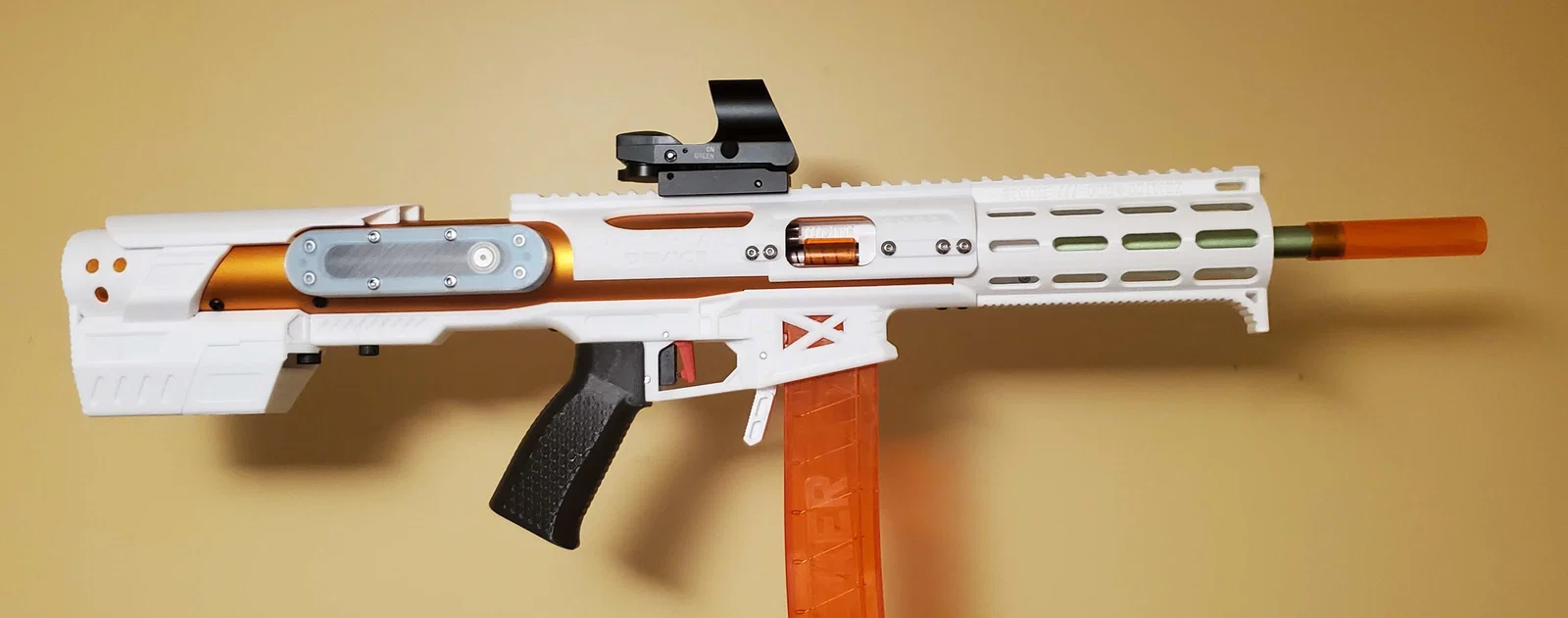

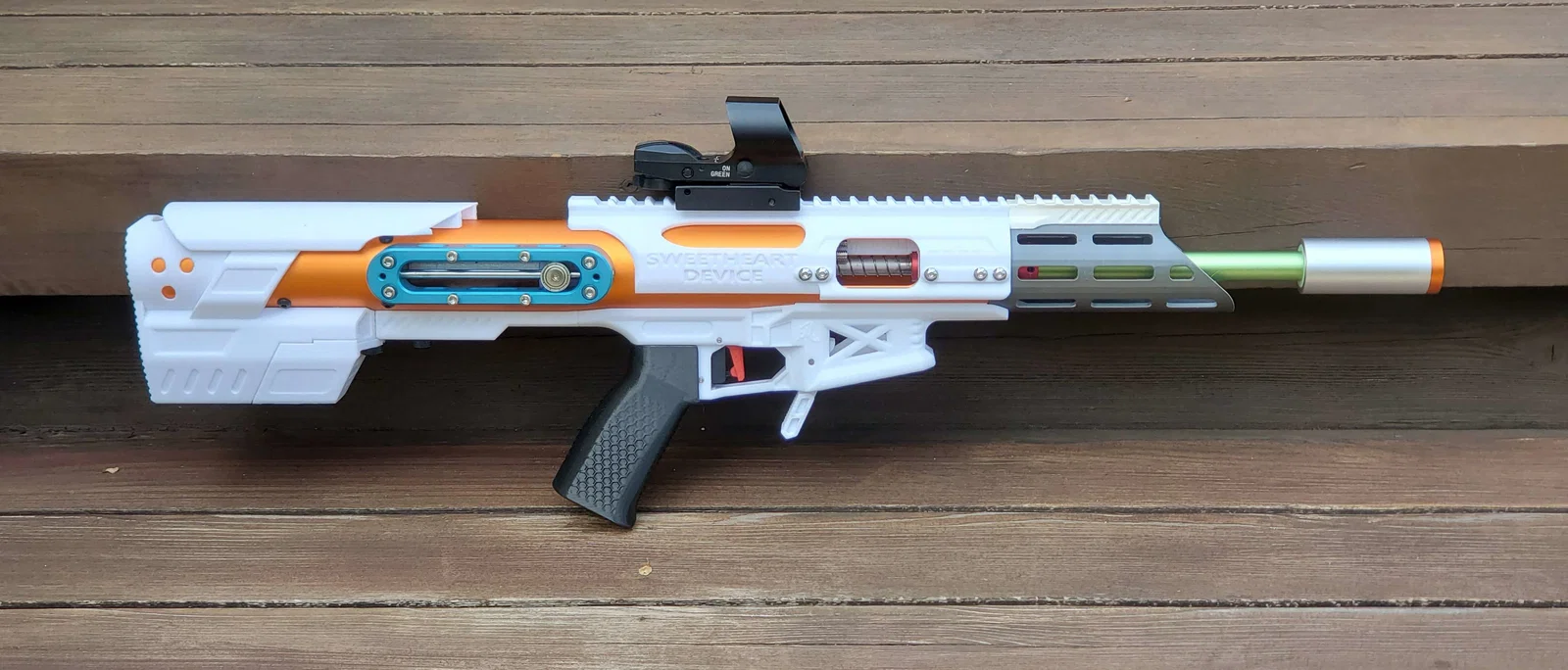

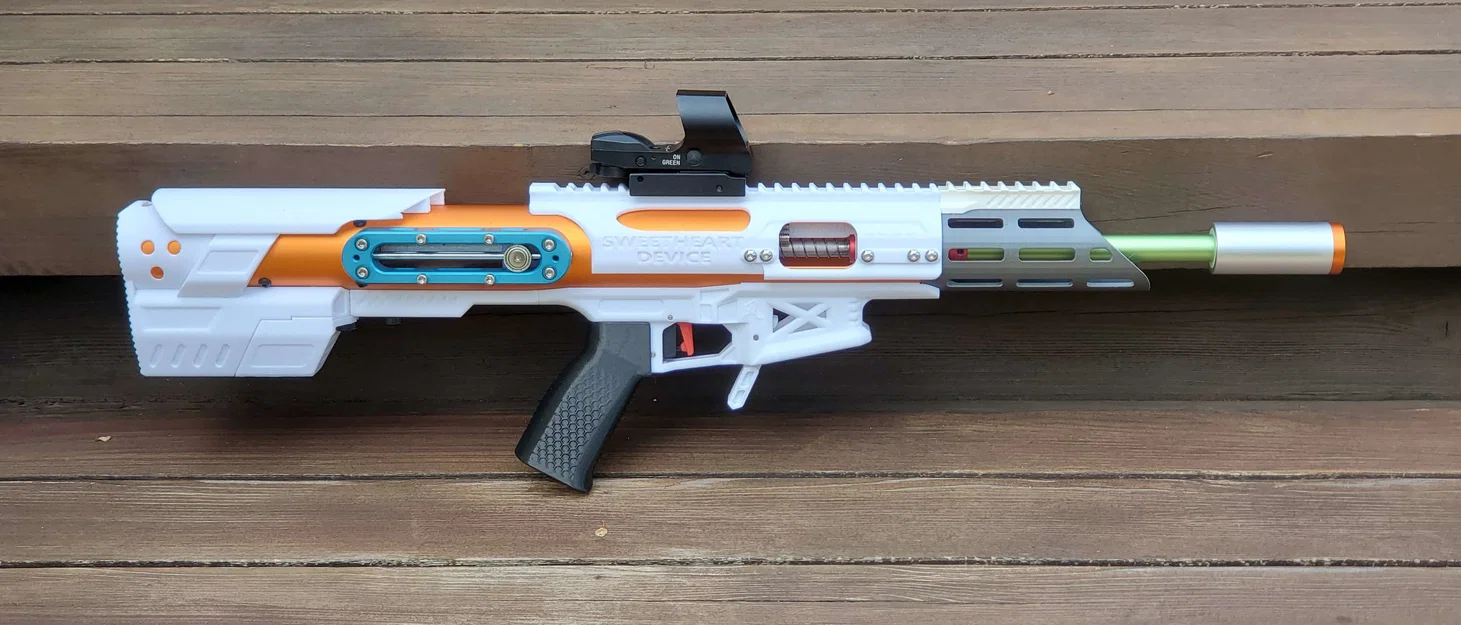

Đây là một bộ sưu tập custom hand-guards cho foam dart blaster Sweetheart Storm 2023. Mình bắt đầu làm mấy món này để hợp với các độ dài barrel khác nhau và để “đổi gió” diện mạo cho cây blaster của mình.

Các mẫu này được thiết kế để lắp theo đúng cách như stock metal hand-guard. Những phiên bản CQB (integrated rail) thì không cần thêm phần cứng (hardware) nào. Top rail được canh kích thước để khớp với rail zin của bản 2023; có thể sẽ không khớp hoàn toàn với các phiên bản blaster đời sớm hơn (hoặc đời sau). Phong cách của các bản CQB có mượn ý từ một số món mình từng thấy (Ultra Short Hand-guard) nhưng mình không đặt được trong đơn hàng từ người tạo ra Storm.

Tất cả hand-guards/rails đều có các khe nhỏ để thao tác với set screws của barrel mount.

Các phiên bản CQB không được thiết kế để gắn phụ kiện, trừ khi gắn trên top rail.

Những phiên bản có rãnh chuẩn 7mm được dựng theo pattern của stock metal hand-guard, nhưng độ bền không tương đương và cần dùng đúng mức. Nói thẳng ra là đừng gắn đồ giá trị lên đây trừ khi bạn sẵn sàng chấp nhận rủi ro.

Những phiên bản dùng rail rời sẽ cần bu-lông M4 (Hex Button Head hoặc Hex Socket Head Cap Screw) và T-nuts — có thể tái sử dụng từ rail đi kèm metal hand-guard, hoặc phải tự mua riêng.

Các phiên bản hiện có:

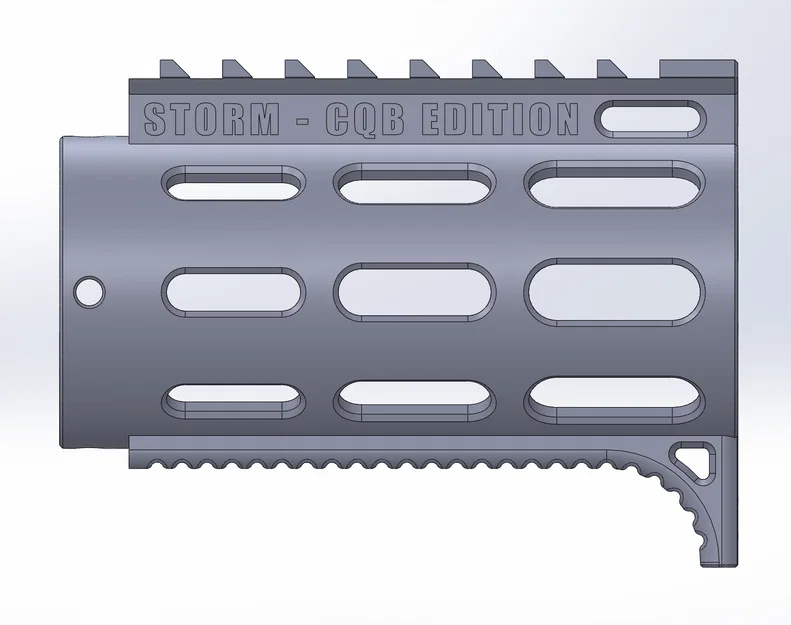

• CQB Hand-guard - dài 108.6mm (mẫu đầu tiên)

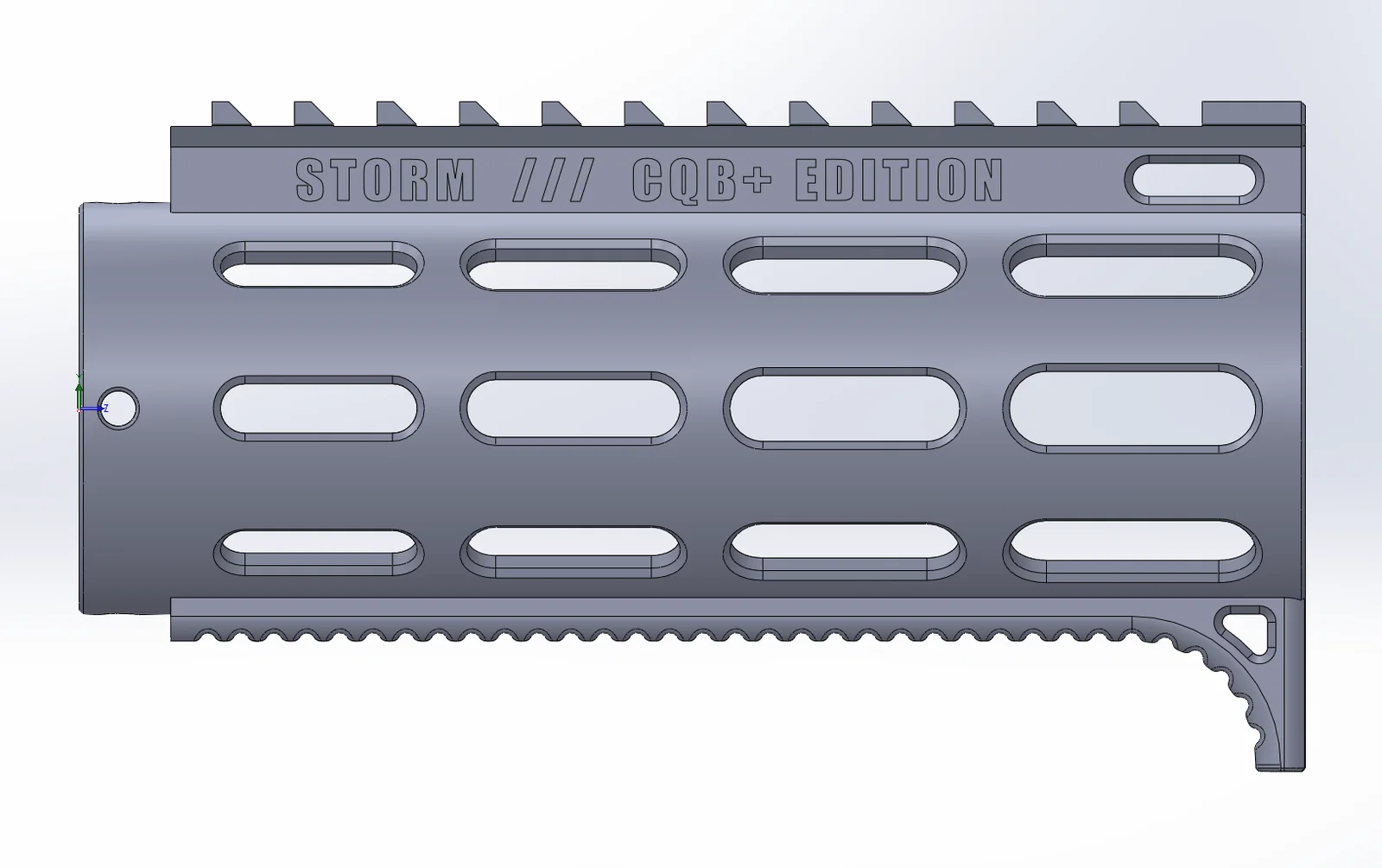

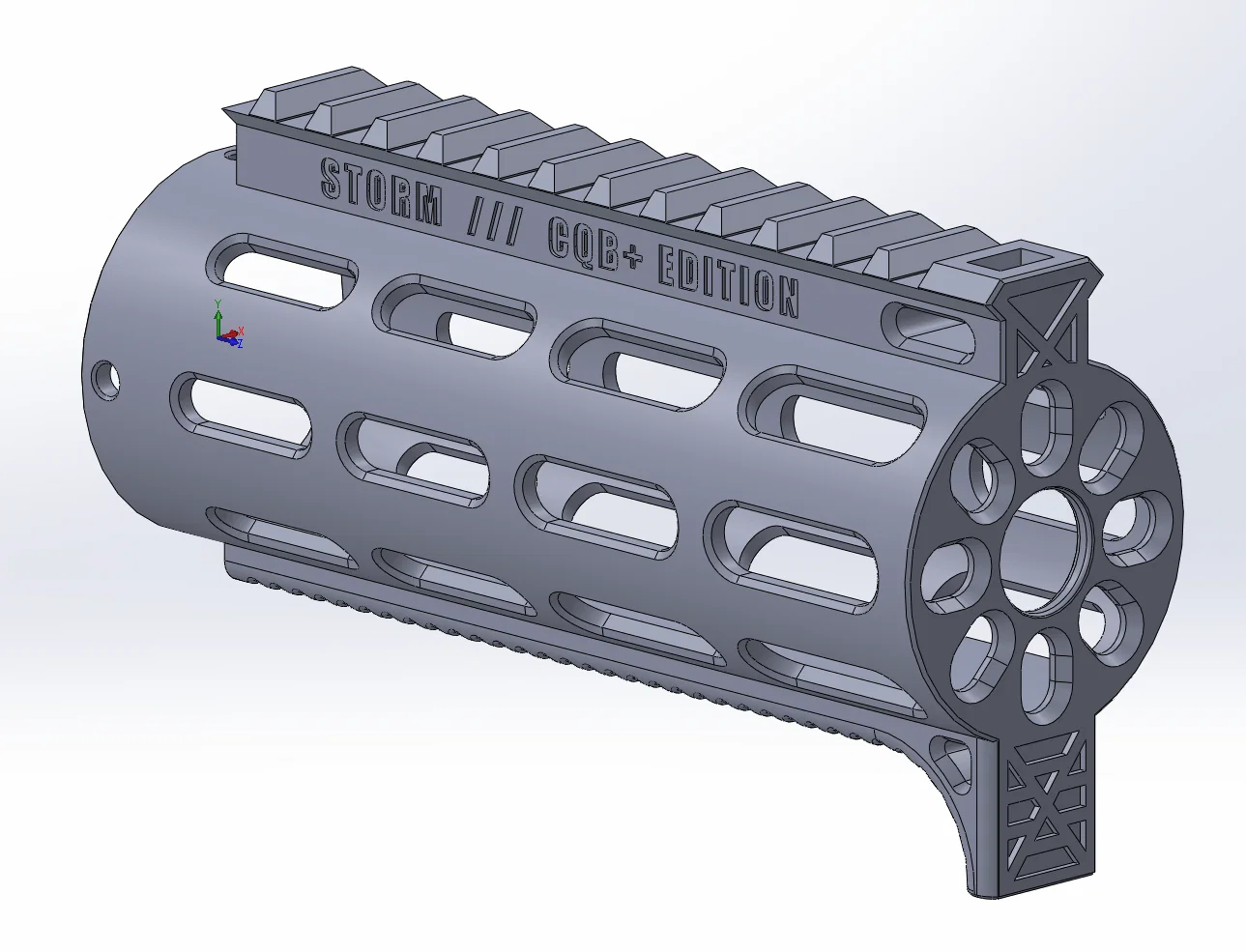

• CQB-Plus Hand-guard - dài 148.6mm (bản kéo dài) & phần detailing ở đầu trước đã được cập nhật để dễ in hơn

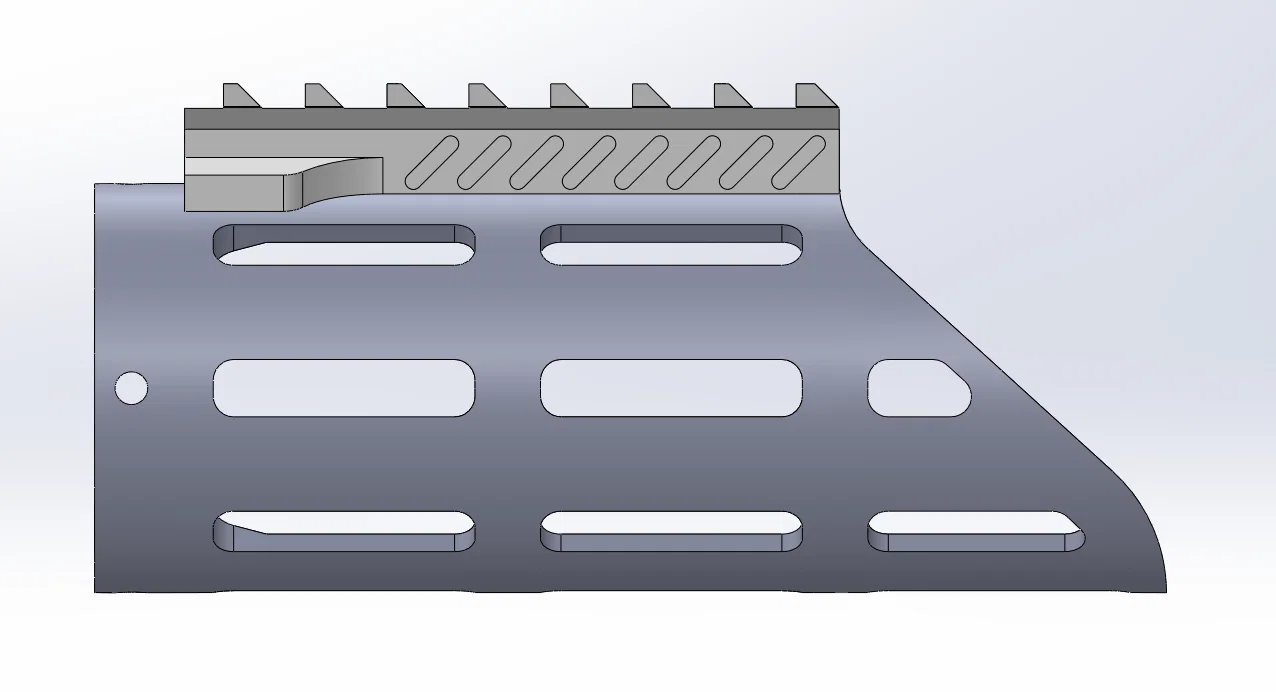

• Sloped Front 2-slot Version - bản ngắn có chút “điệu”, dự kiến dùng với part top rail tương ứng

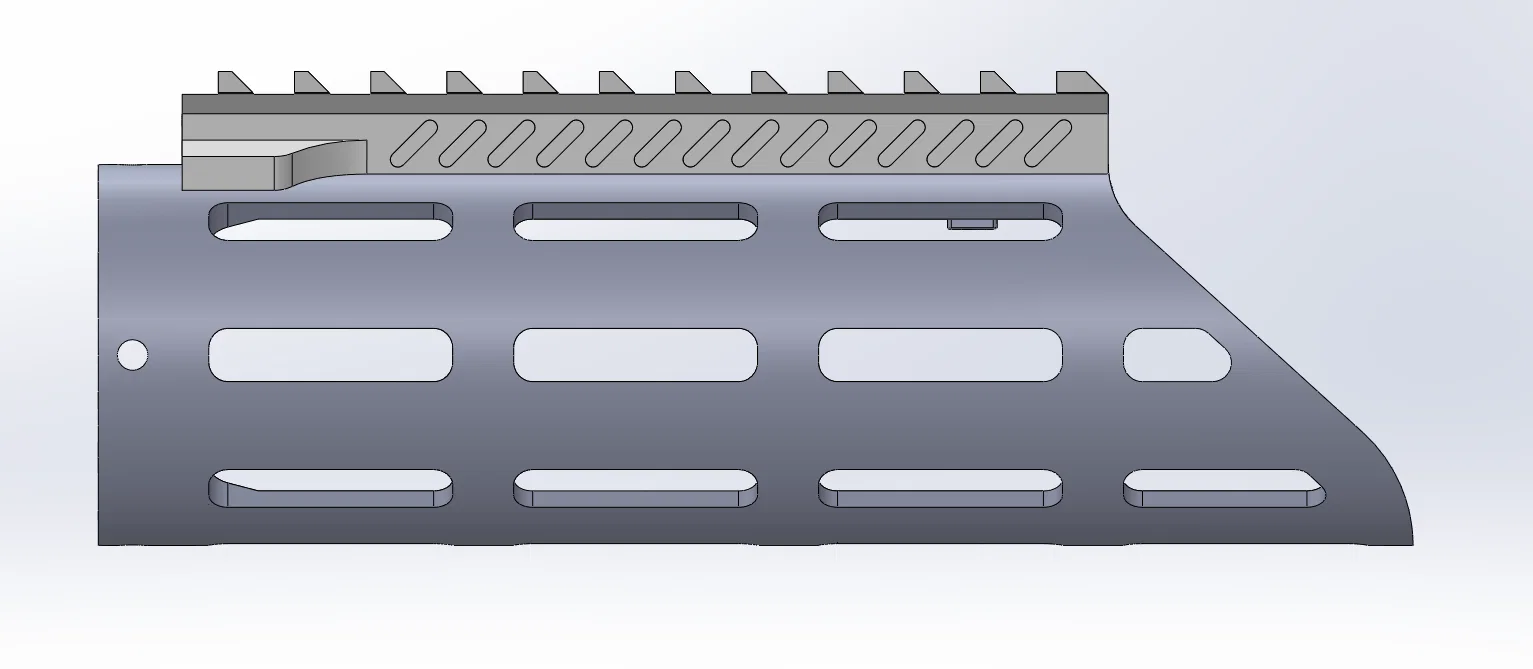

• Sloped Front 3-slot Version - bản dài vừa có chút “điệu”, dự kiến dùng với part top rail tương ứng

Khuyến nghị in 3D:

• Khuyến nghị 4 perimeters (nozzle 0.4mm)
• In các bản CQB ở mặt trước; không cần supports; brim tùy độ bám bed của bạn
• In các bản Sloped Front ở mặt sau; cần supports (chỉ từ bed) cho vòng gia cường bên trong; brim tùy độ bám bed của bạn

Cập nhật:

• 2024-11-14: Thêm các phiên bản file STEP cho toàn bộ parts
