Kiếm ánh sáng Darth Vader (Darth Vader Lightsaber) – nhiều phiên bản Middle Ring

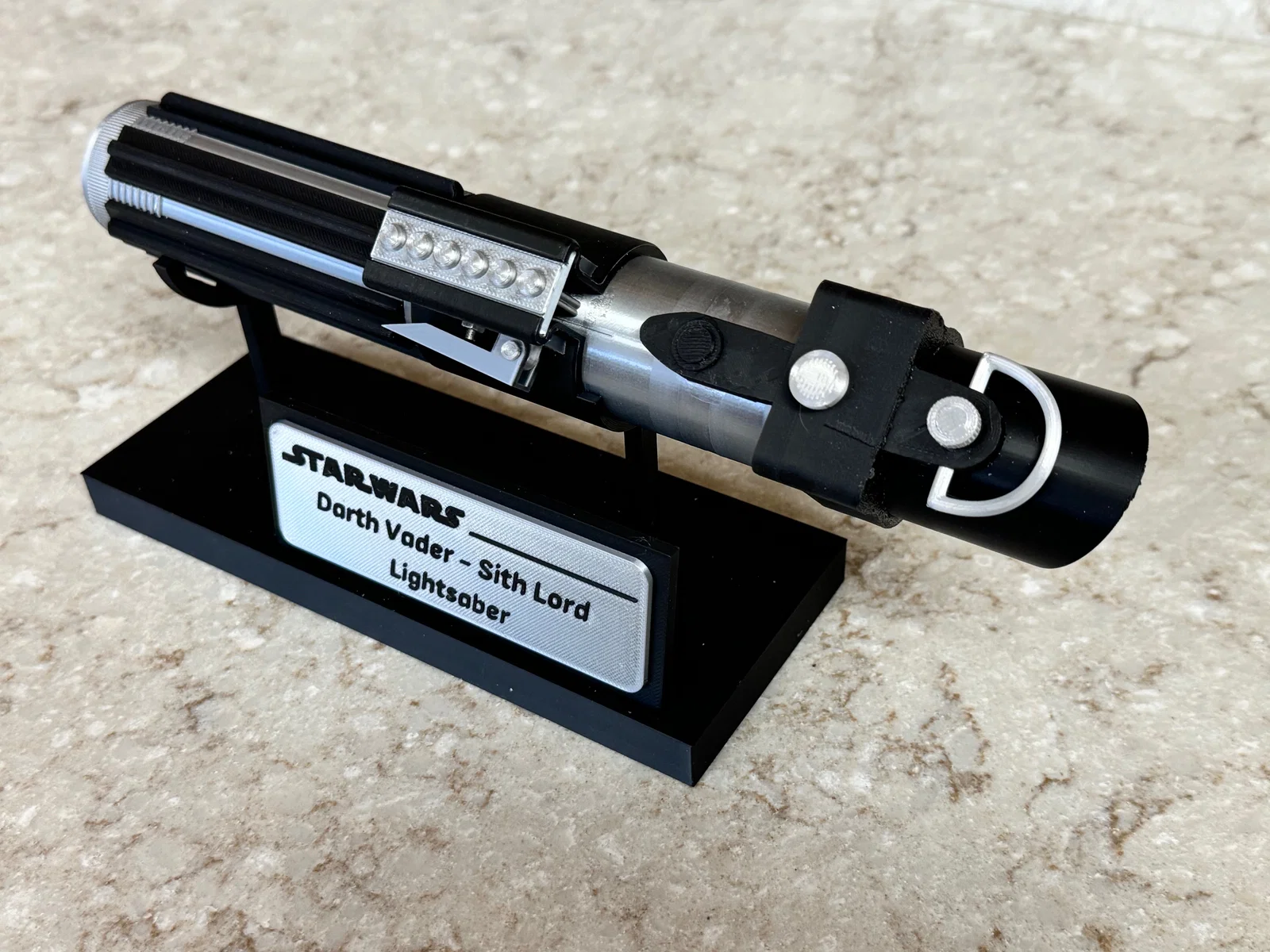

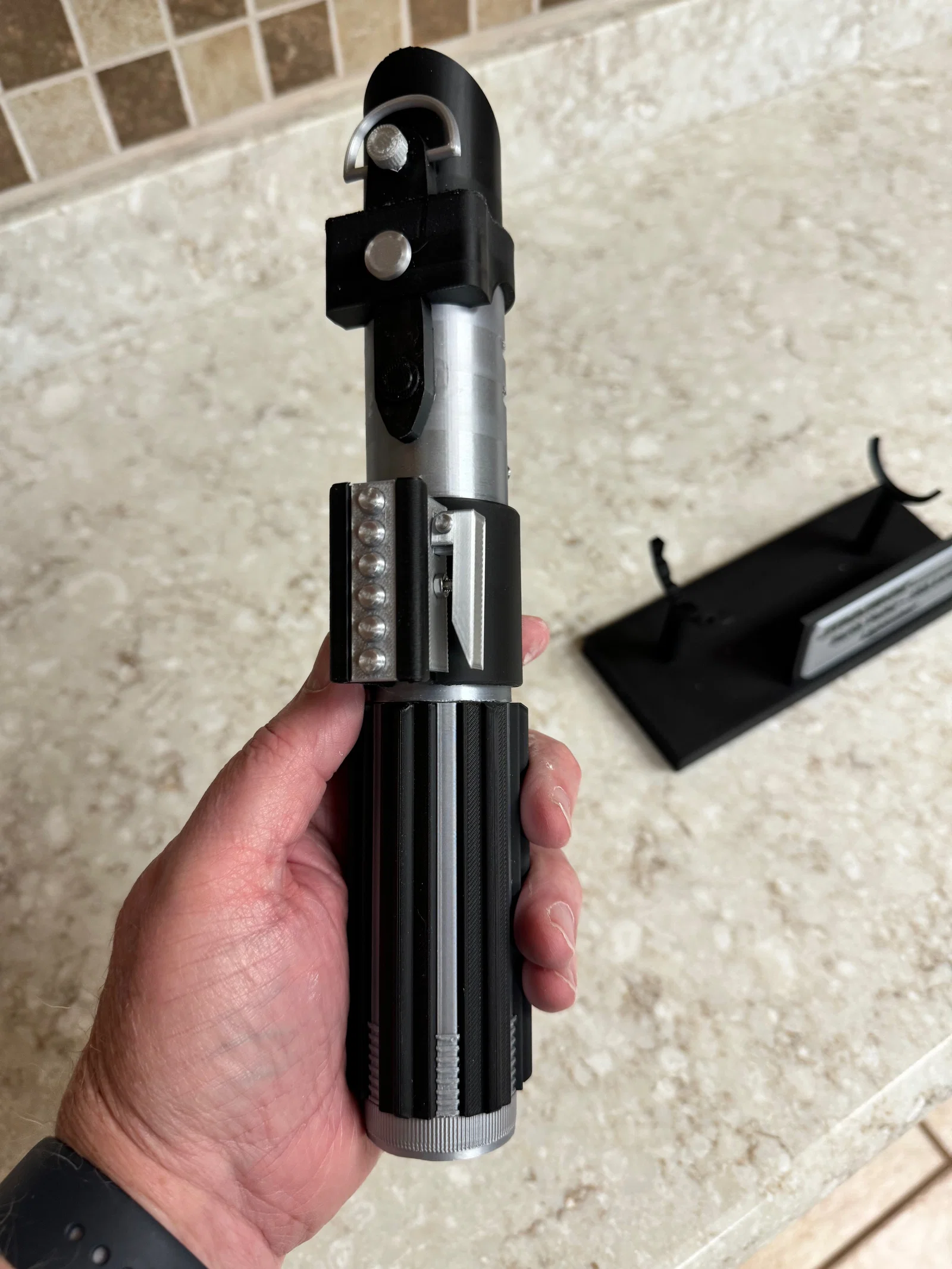

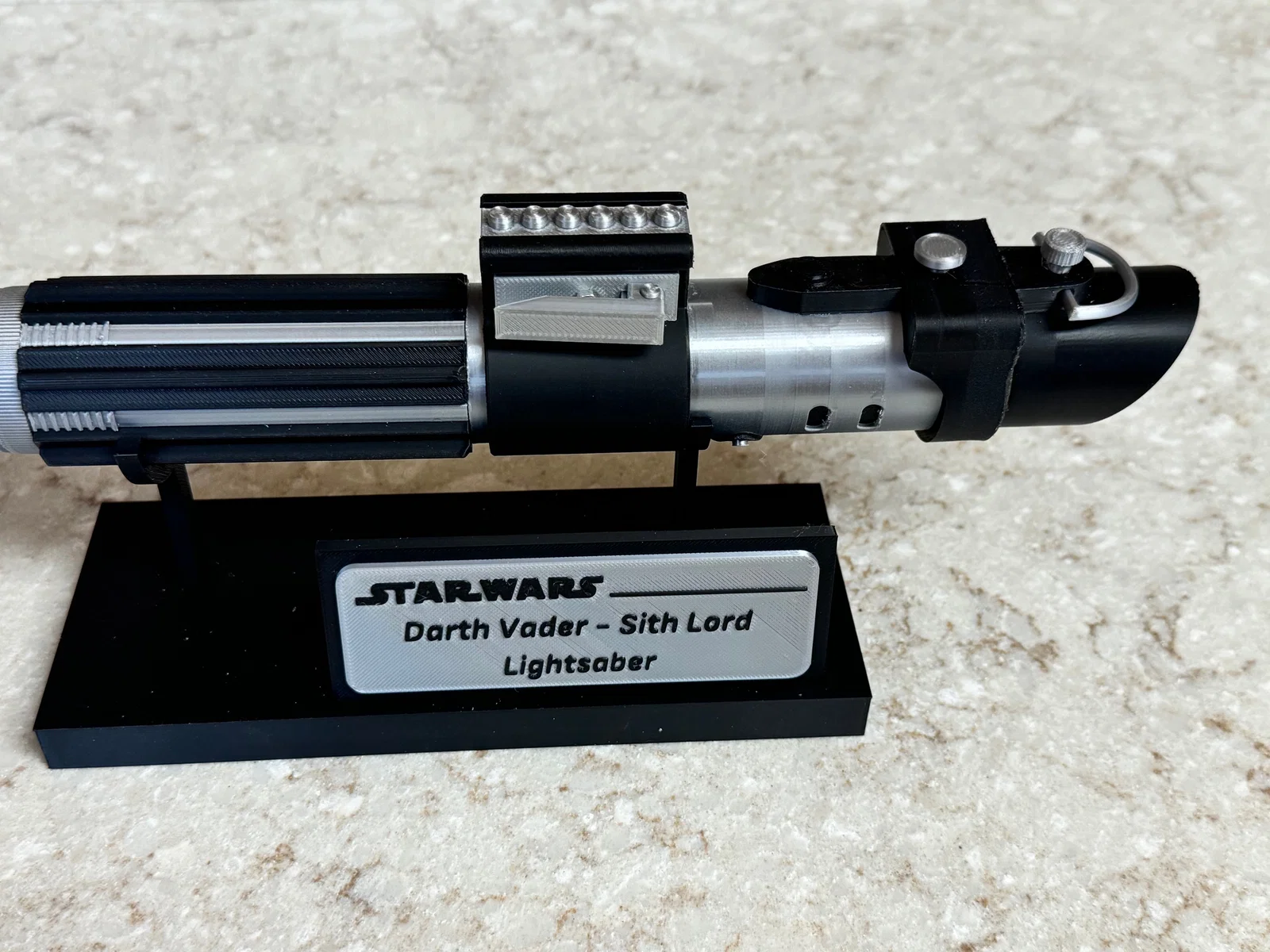

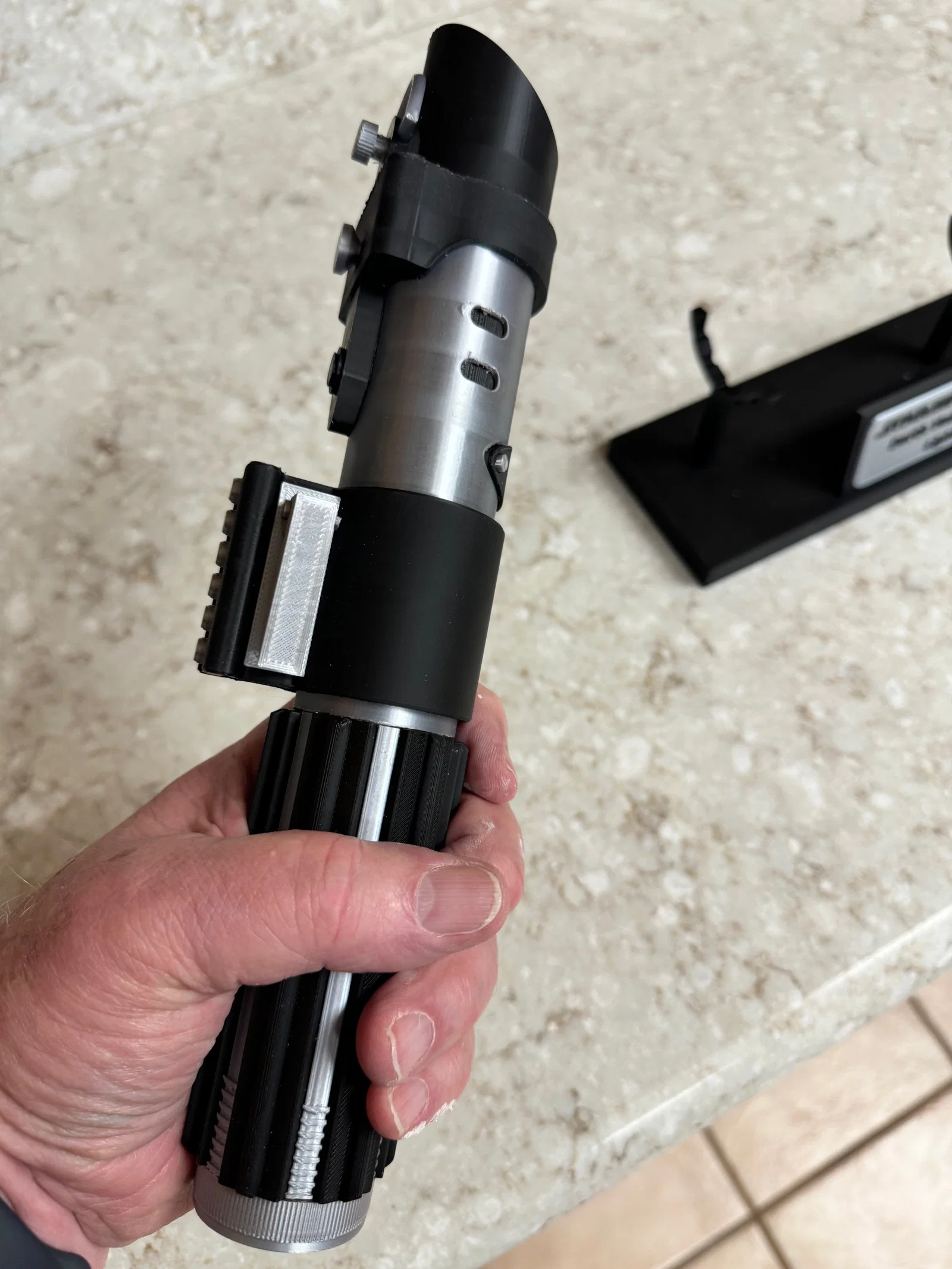

CẬP NHẬT 2024 11 07: LOL: Tự nhiên mình mới nhận ra là trong tất cả hình chụp bản in thật (trừ mấy tấm đặt trên tấm vải vàng), mình đã xoay cái vòng giữa (middle ring) lệch 180 độ. Xin lỗi nha, đúng ra công tắc (switch) phải nằm phía đối diện với móc đai (belt hook). Nhưng cái vòng này xoay qua bên nào cũng được, rất dễ.

CẬP NHẬT 2024 09 08: Bạn sẽ in đẹp hơn nếu dùng tree support (hoặc support thường nếu bạn thích) cho các chi tiết màu bạc có ren.

Trường hợp này là… quá nhiều lựa chọn, mình không quyết được cái nào nhìn ưng hơn. Vậy nên mình sẽ để bản “chính” và thêm nhiều vòng mid-section (vòng phần giữa) tuỳ chọn để bạn tự chọn.

Như thường lệ, mình cố gắng giảm tối đa nhu cầu dùng keo để còn chỉnh được hoặc thay dễ nếu sau này có món nào bị gãy. Nhưng lần này thì mình không làm được hoàn toàn.

Phần Trước (Front Section):

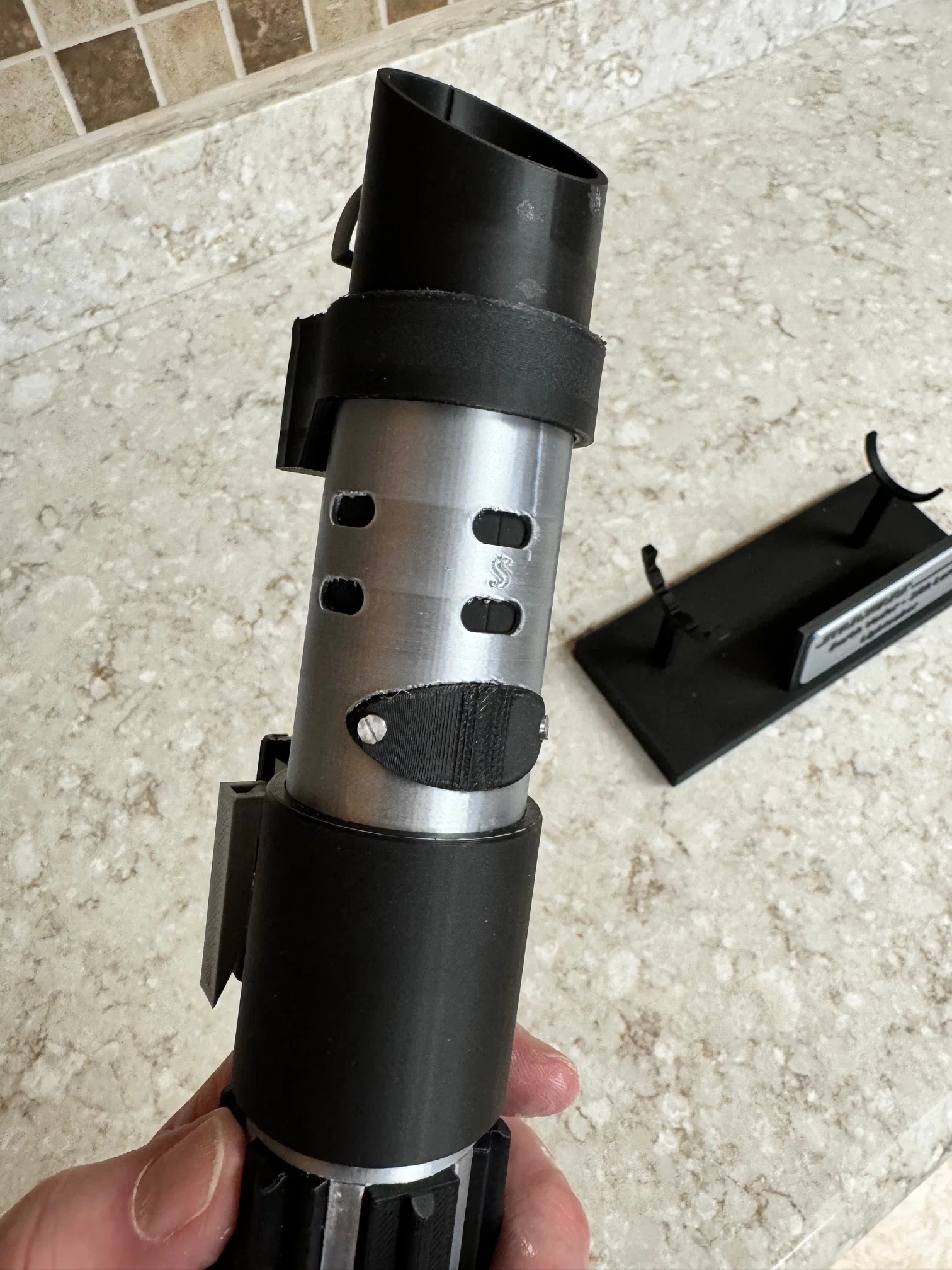

Đầu tiên, ở phần silver phía trên có một tem/miếng nhãn màu đen (black label) với hai “con ốc” màu bạc gắn nhãn vào. Phần black label có thể in kèm sẵn 2 ốc, hoặc in rời. 2 con ốc này nên bấm (snap) vào là khít, không cần keo. Nếu bị lỏng thì mới dán keo. Để qua một bên cho khô trong lúc bạn lắp phần trên.

Lắp 2 chi tiết đen “inner front” vào chi tiết Silver Front. Fit sẽ hơi chặt, nhưng xoay nhẹ 2 miếng inner sẽ dễ vào hơn. Canh cho thẳng hàng rồi gắn Black Label vào. Bước này sẽ chốt đúng vị trí và giữ các miếng lại.

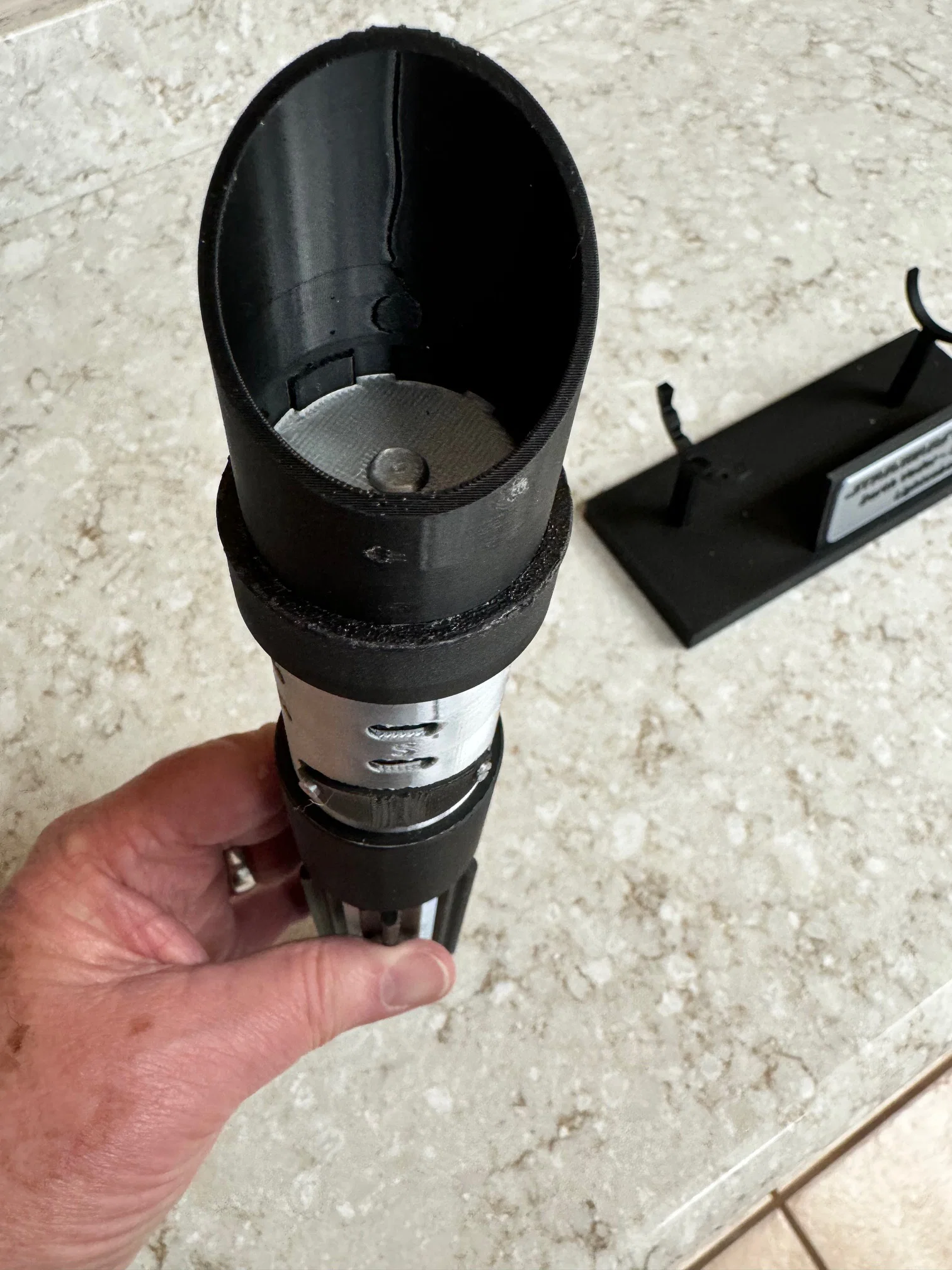

Giờ canh và đưa cụm Silver front (đã có inner + Black label) vào Black Front Ring Collar. Thêm phần Black Top của Front Collar kèm theo Black Nose. Mấy phần này sẽ chưa chắc cho tới khi bạn gắn Black back plug và các nút plug màu bạc (Silver Front Plug và Silver Top Plug). Bạn có thể sẽ cần chấm chút keo trong các lỗ của các plug này. Vậy là gần như xong phần trước của lightsaber. Bạn có thể gắn Silver Emitter vào Black Nose lúc nào cũng được. Mình khuyên chấm chút keo ở mặt trong Black Nose để giữ Emitter; thường sẽ không tuột ra đâu nhưng có thể hơi lỏng. Ngoài ra, bạn cũng có thể gắn Silver D-Ring bên dưới con Silver Front screw bất kỳ lúc nào, nhưng nhớ làm sau khi keo dùng để cố định Front plug đã khô hoàn toàn.

Phần Dưới (Bottom Section):

Lấy Silver Aft End và gắn 6 gân tay cầm màu đen (black handle ribs) vào. Xin lỗi, phần này cần dán keo để chắc chắn. Lưu ý số thứ tự trên các rib không có ý nghĩa nhiều—ban đầu mình đánh số theo vị trí kiểu mặt đồng hồ, nhưng thật ra chúng giống nhau hết. Sau đó gắn Silver Knurled end bằng cách vặn ren vào Silver Aft End. Không cần keo. Cuối cùng, thêm Silver Middle bằng cách vặn nó vào Silver Aft End.

Vậy là xong phần trên và phần dưới. Tiếp theo là lắp các chi tiết vòng giữa (Middle ring). Đây là chỗ bạn có nhiều lựa chọn.

Các phần Middle Ring:

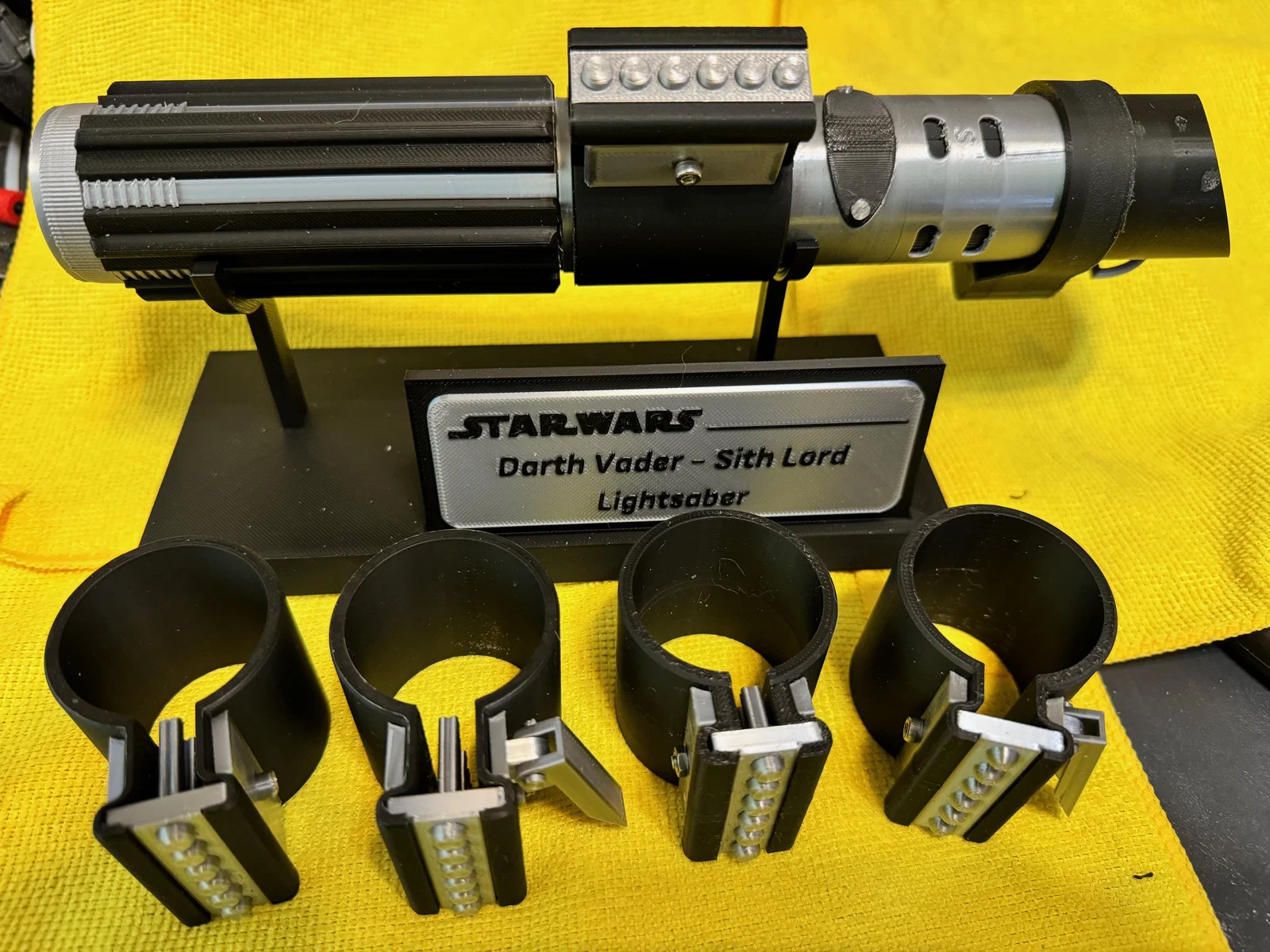

Mình tìm hiểu nhiều phiên bản lightsaber của Darth Vader mà không quyết được thích kiểu nào hơn, nên mình để sẵn vài phiên bản để bạn tự chọn vòng giữa muốn lắp. Tin vui là mình thiết kế để nó đủ chặt và có thể chỉnh, nên sau này đổi kiểu khác cũng được. Mỗi tuỳ chọn dùng vít 3mm để cố định cụm nút công tắc (switch button assembly) ở phía trên, đồng thời nó cũng khoá middle ring vào phần trên và phần dưới. Ban đầu mình muốn in 3D luôn vít và đai ốc (nut) theo cỡ M3. Nhưng lúc lắp, khi siết nut thì thân vít in 3D chịu lực không nổi và thỉnh thoảng bị đứt/gãy. Vì vậy, dù mình vẫn có kèm file in 3D cho vít và nut, mình khuyên bạn nên chuẩn bị vít M3x25 và nut tương ứng. Nếu bạn vẫn muốn in vít và nut, mình khuyên layer height không quá 0.1mm. Bạn sẽ tự chọn kiểu đầu vít bạn thích. Với thiết kế này, không cần keo để cố định Middle Ring vào phần Front và Aft.

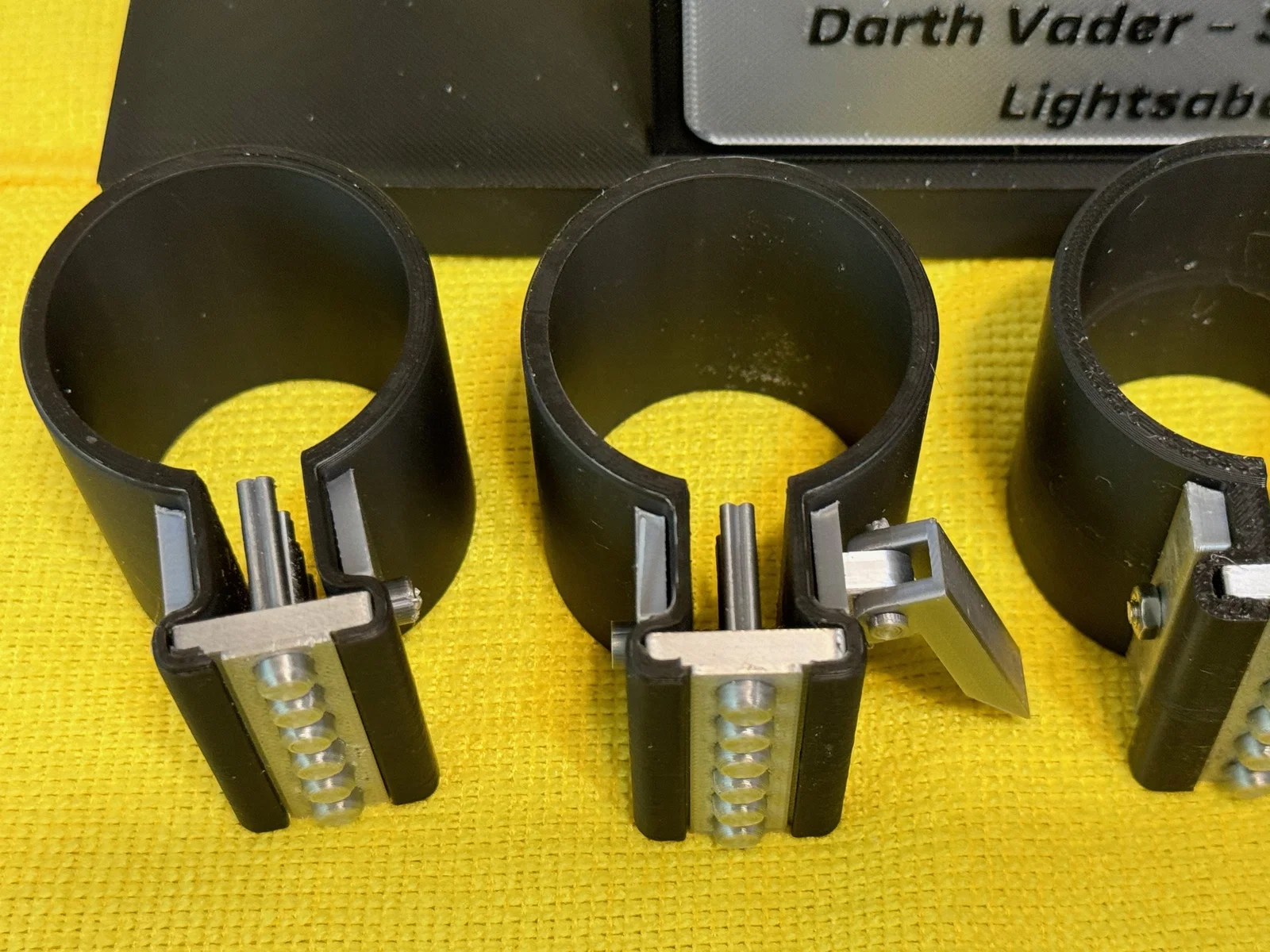

Các phiên bản Middle Ring và switch:

Lúc đầu, chiều cao cụm switch là cố định. Nhưng sau đó mình lại nghĩ không biết làm bản thấp hơn có đẹp hơn không. Và đó là khởi đầu cho chuỗi quyết định… mình không chốt nổi.

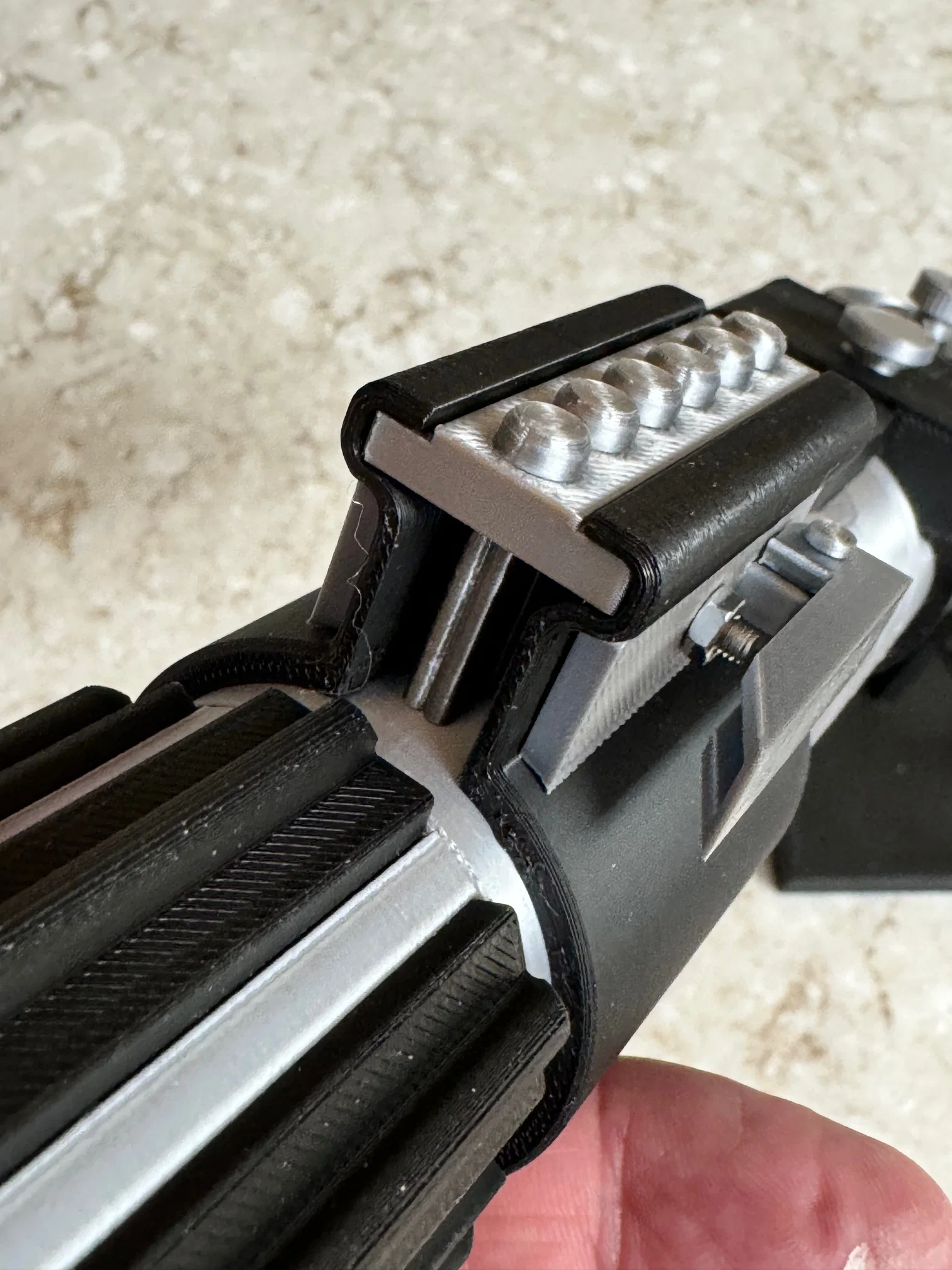

Switch có nút và “dây dẫn” (leads). Mình có bản switch cao và switch thấp. Các bản này là Silver Switch có nút bấm ở trên, nối với các lead đi xuống thân lightsaber. Các nút (kèm lead) (in rời) sẽ lắp hơi lỏng vào Silver Switch. Làm vậy giảm nguy cơ làm gãy lead khi cố nhét vào switch. Vậy nên, chấm một ít keo quanh các lỗ trên Silver Switch rồi đưa lead vào switch. Keo sẽ giữ nút cố định lên switch. Chờ khô hoàn toàn trước khi lắp vào Middle Ring. Khi đã khô hẳn, trượt switch vào trong Black Middle Ring. Sau đó bạn có thể gắn các side panel để vừa giữ switch, vừa khoá vòng giữa với phần trước và phần sau.

Switch chỉ có nút (buttons only). Nút switch mình mô tả ở trên là loại đầu “bình thường” dạng phẳng. Mình cũng có thêm một tuỳ chọn switch có đầu nút tròn (round heads) liền với switch. Đầu phẳng “bình thường” có thể in với phần ren hướng lên (threads up) ổn. Nhưng đầu tròn in không đẹp lắm, nên cần in liền với switch.

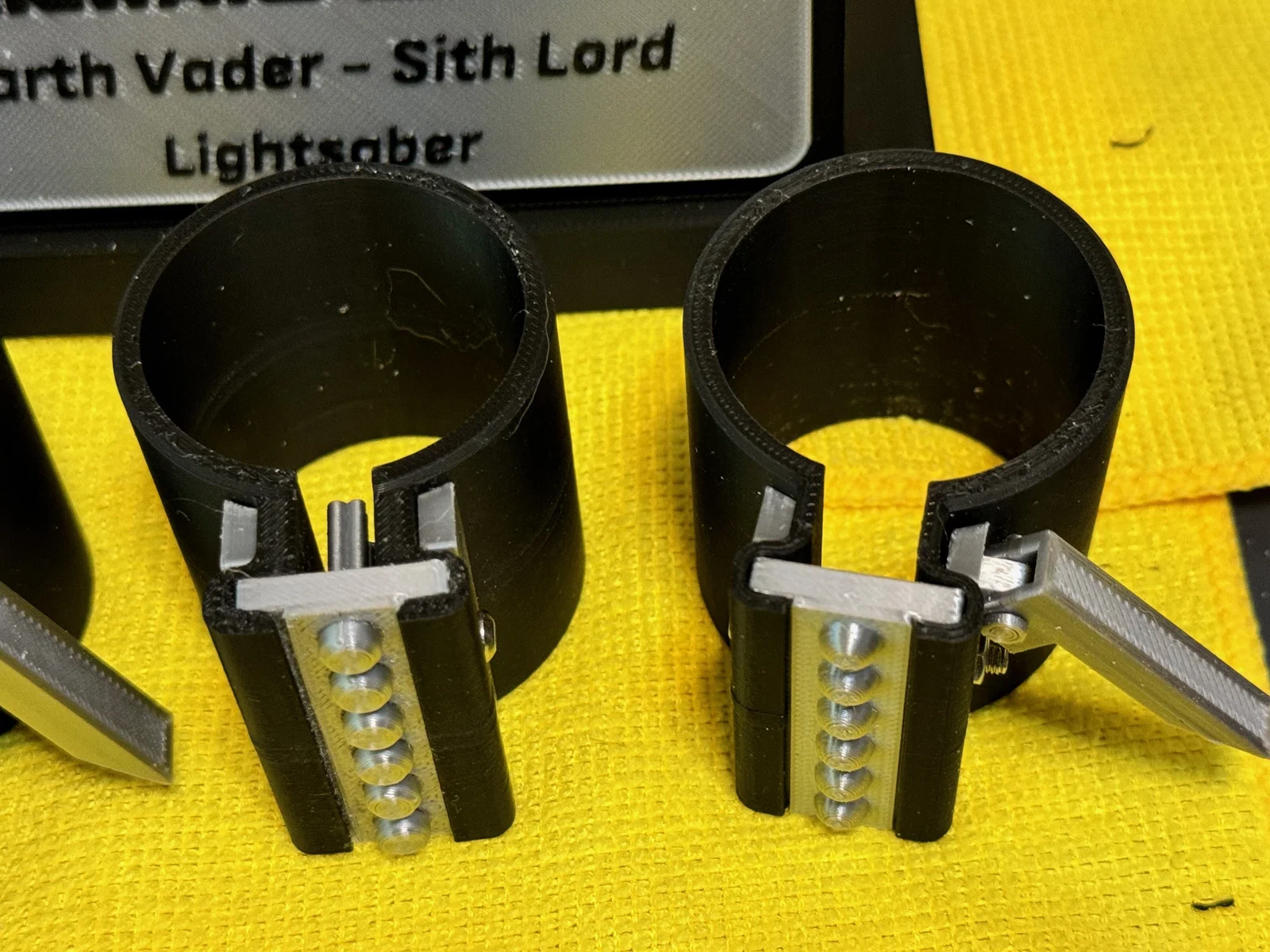

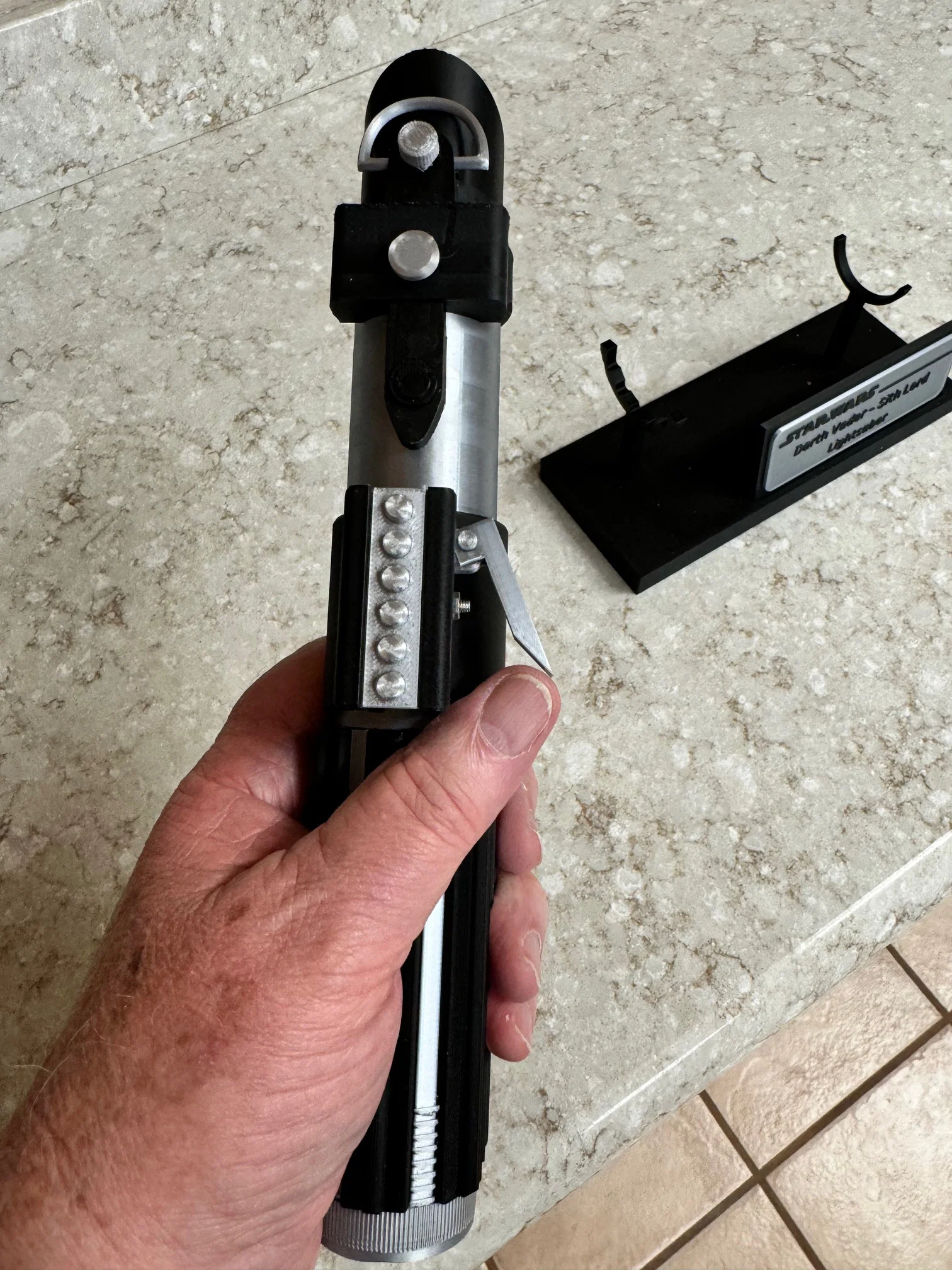

Để chốt lựa chọn cuối cùng cho cụm Middle Ring, bạn cần quyết định dùng side panel trơn (blank) hay gắn thêm power lever. Nếu dùng power lever thì nó lắp từ 3 chi tiết. Cần gạt (lever) gắn vào đế cần (lever base) bằng một thanh nối (connecting rod). Mấy chỗ này fit chặt nên sẽ không chuyển động trơn tru/tự do. Đế cần được gắn vào side panel và thường không cần keo. Mình khuyên đừng dùng keo trừ khi nó bị rơi ra. Mình thiết kế dung sai (tolerance) khá chặt. Mình cũng không khuyến nghị dán keo giữa lever và connecting rod—mình thử nhiều cách rồi, keo kiểu gì cũng hay dính luôn cả lever với lever base. Dù bạn dùng panel trơn hay dùng lever, bạn vẫn sẽ dùng vít M3 và nut để cố định switch và cuối cùng siết chặt cái ring. Nếu bạn dùng switch có lead, thì đặt vít M3x25 nằm giữa nút thứ ba và thứ tư, không chạm vào nút nào. Chưa cần siết chặt vội.

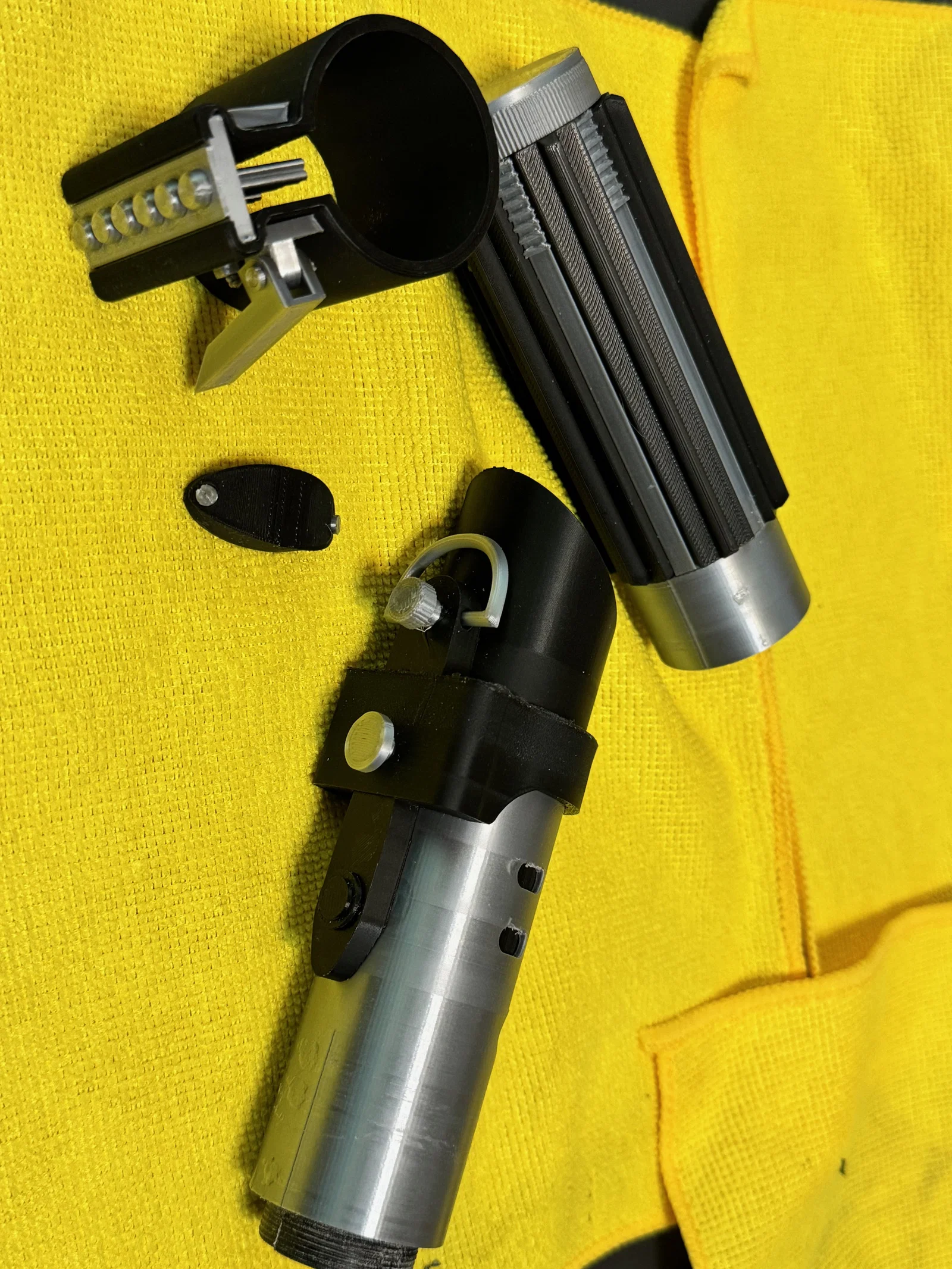

Khi bạn đã chọn xong và lắp xong cụm Middle Ring, hãy trượt Middle Ring vào phần trước rồi vặn phần sau xuyên qua Middle Ring để bắt ren vào phần trước. Bạn cần đảm bảo khoảng cách từ mép Middle Ring tới Black Label ở phần trước tối thiểu 5mm để miếng front support 5mm còn lọt vào giữa được. Việc cuối cùng trước khi siết Middle Screw là canh mọi thứ thẳng hàng. Siết vít Middle Ring vừa tay (finger tight) là xong.

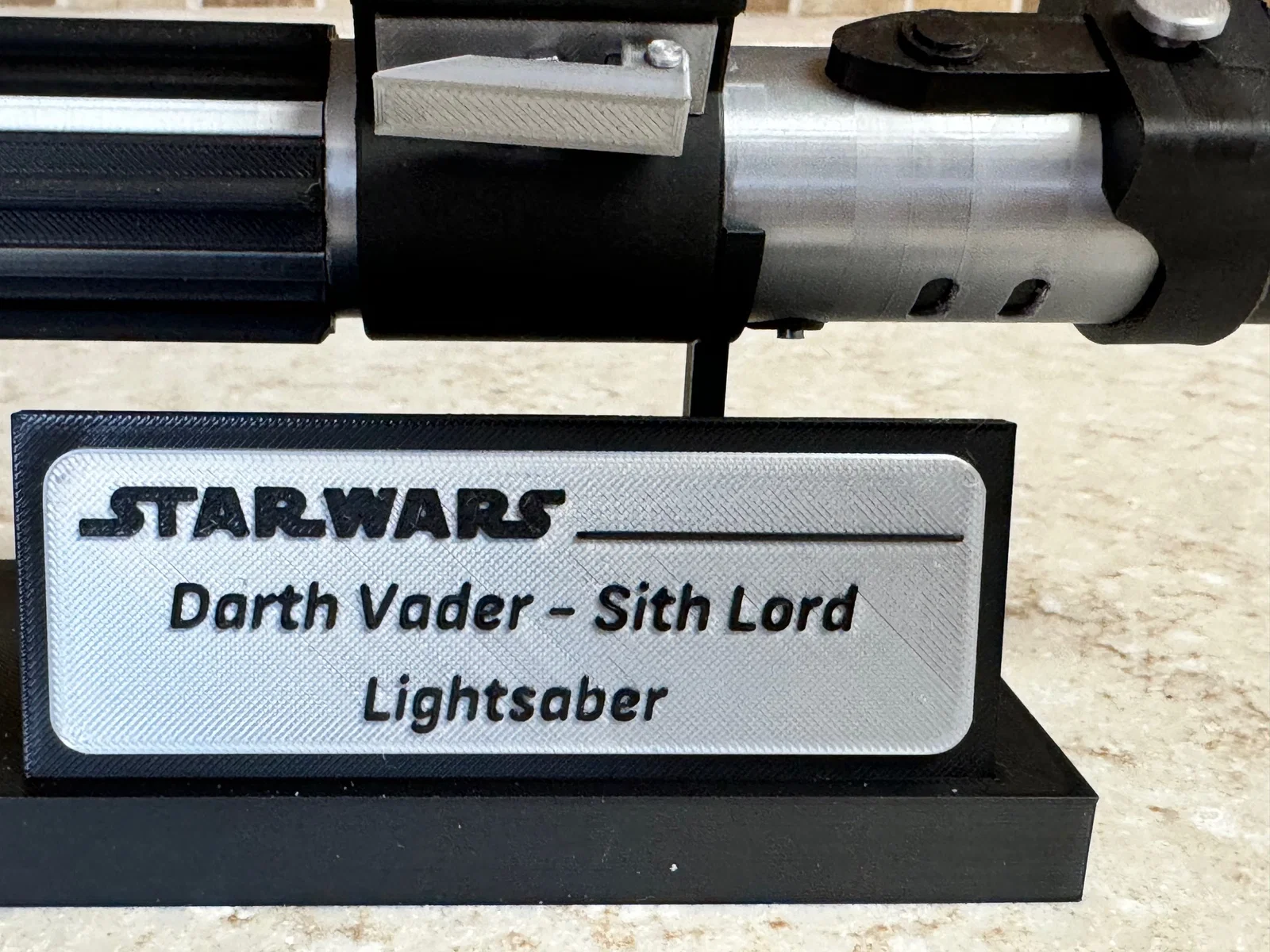

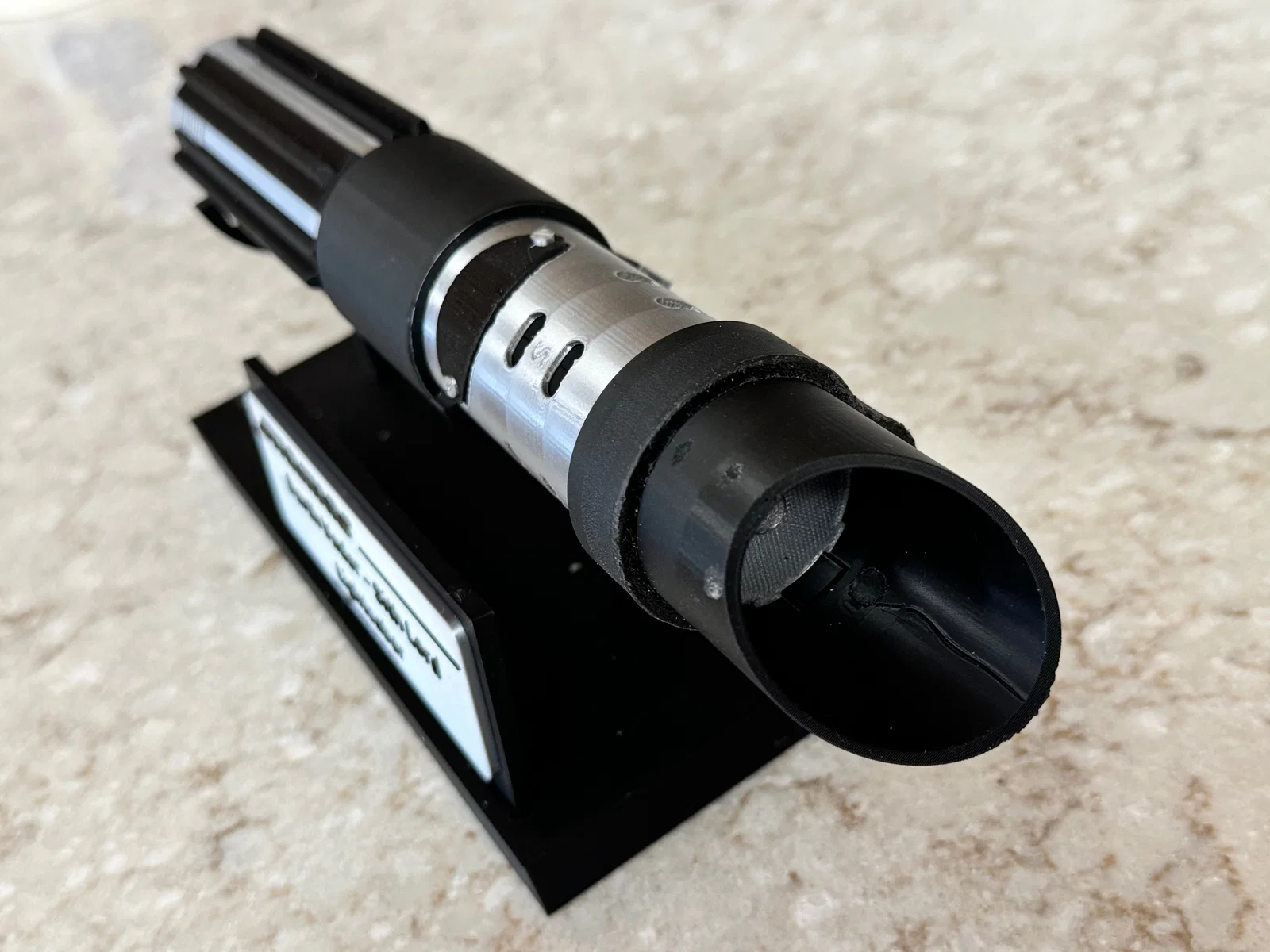

Tiếp theo, lắp cái stand. Không có hướng dẫn đặc biệt.

Nếu bạn thấy mình up file có lỗi gì thì nhắn mình với nha. Ban đầu mình tính chỉ làm đúng 1 phiên bản thôi.
