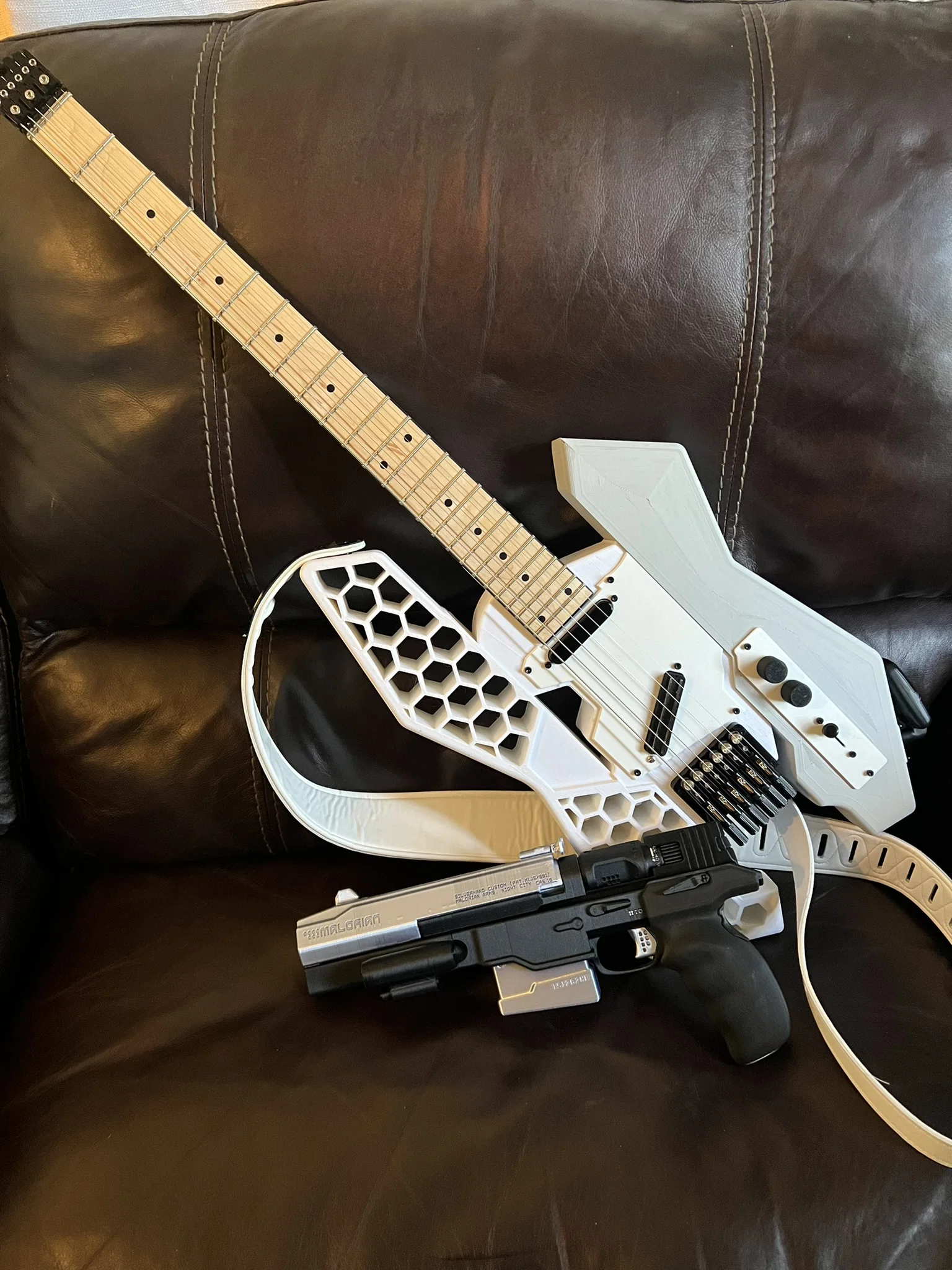

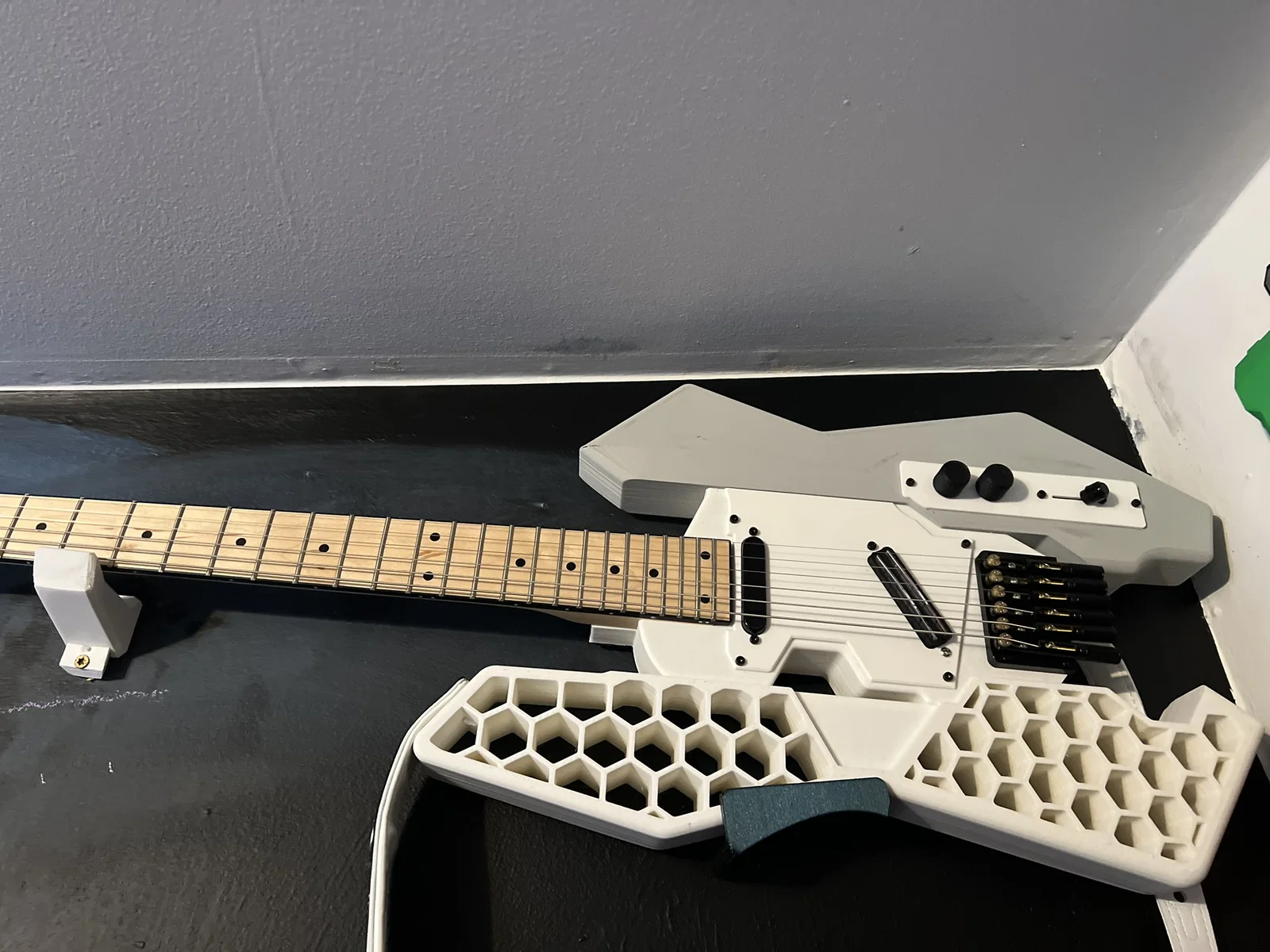

Prusacaster 2077 - Headless (bản cổ không đầu)

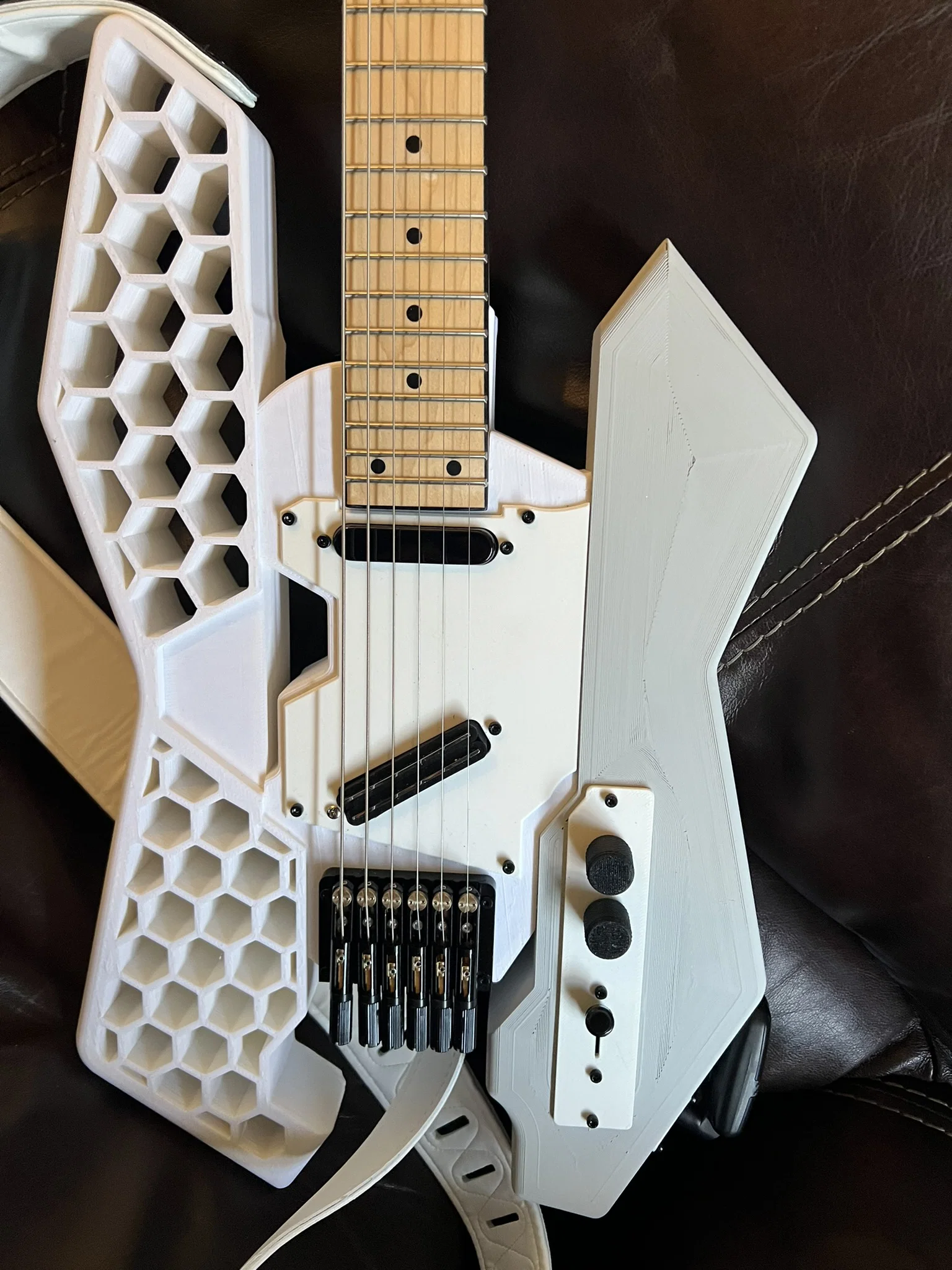

Đây là Prusacaster 2077 nhưng giờ làm bản headless để lên đúng chất Cyberpunk hơn nữa.

Bộ này bao gồm các thay đổi sau:

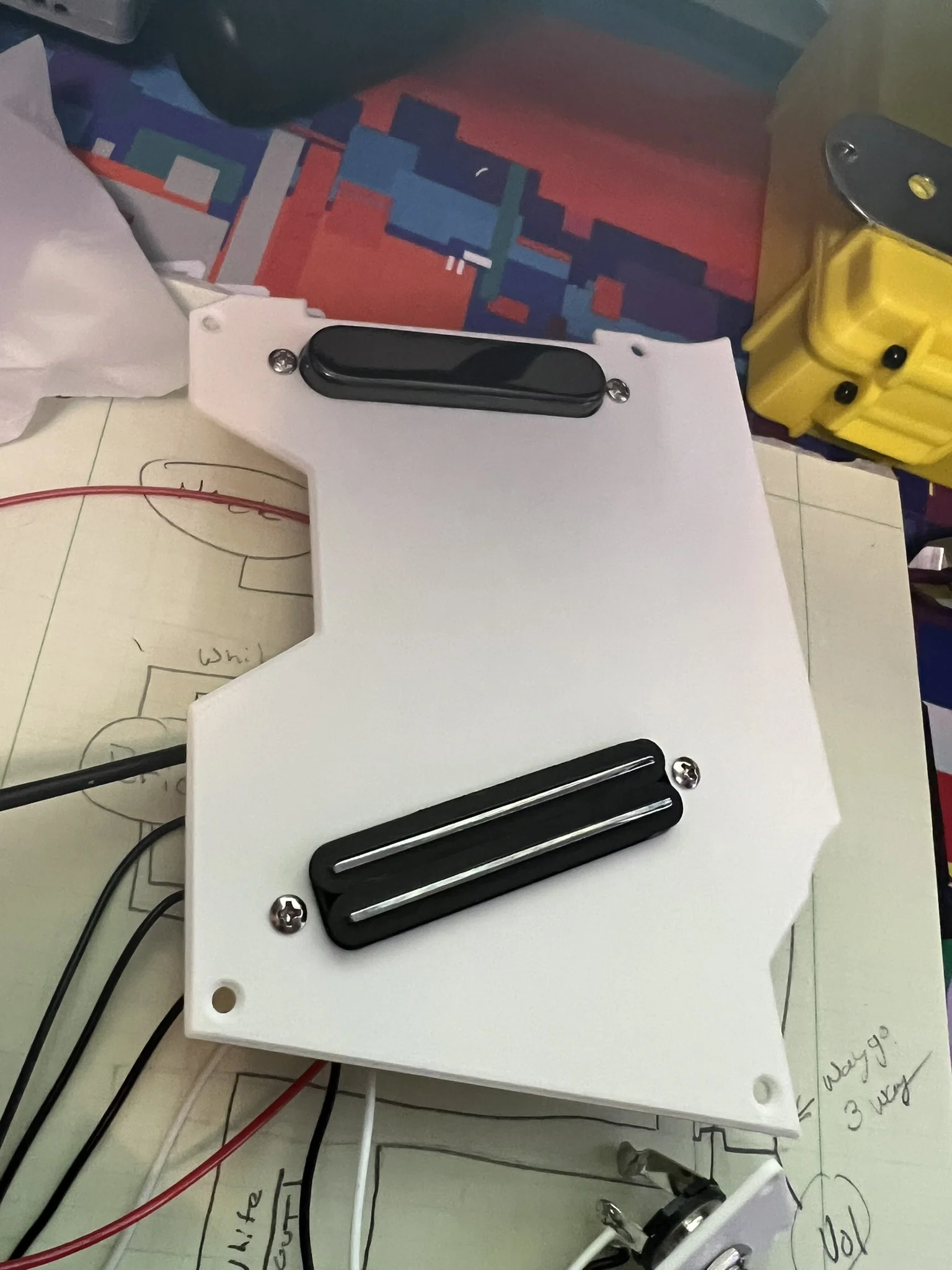

• Faceplate lớn hơn để gắn được 2 pickups
• Tăng không gian bên trong để đi dây (wiring)

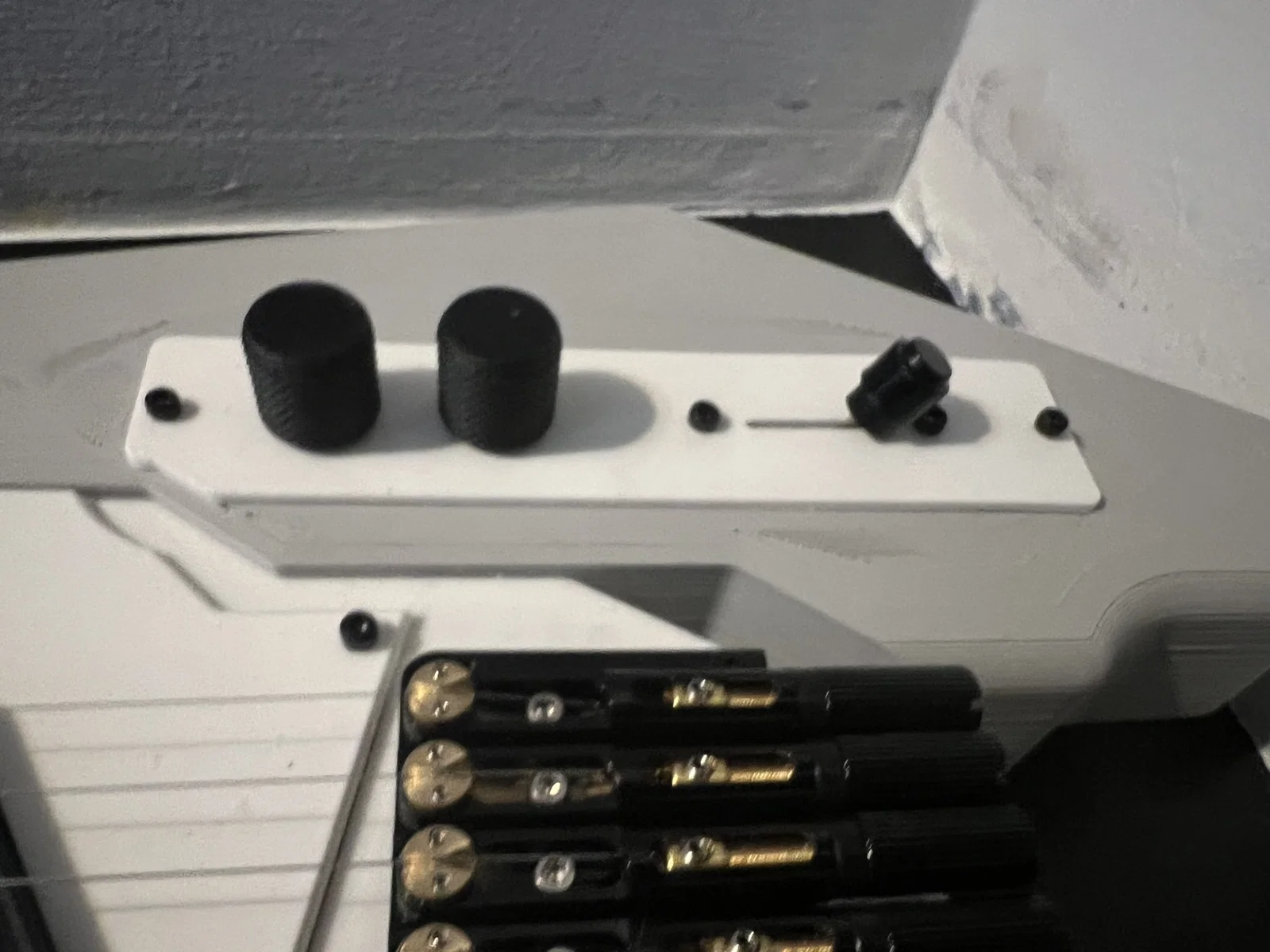

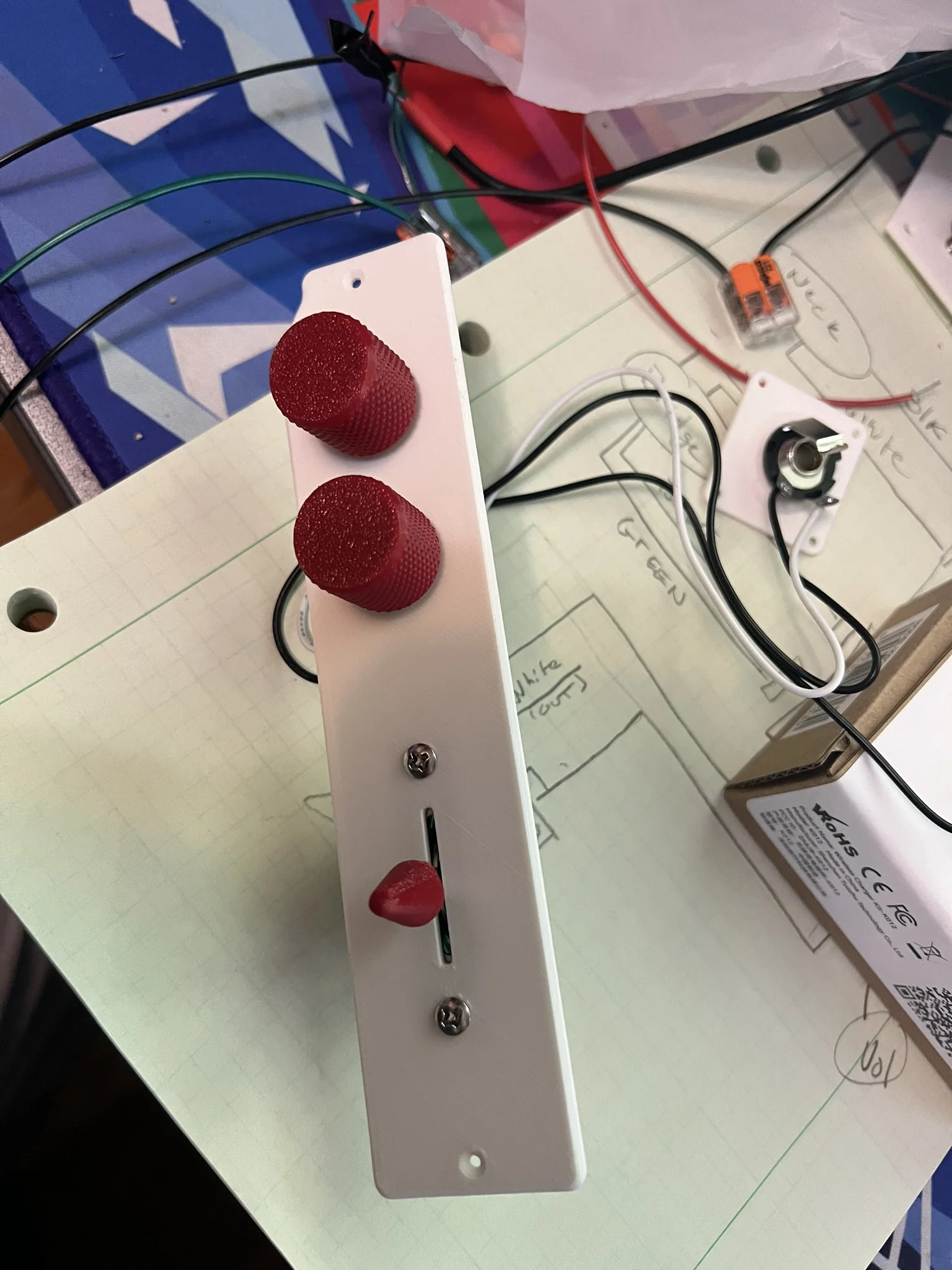

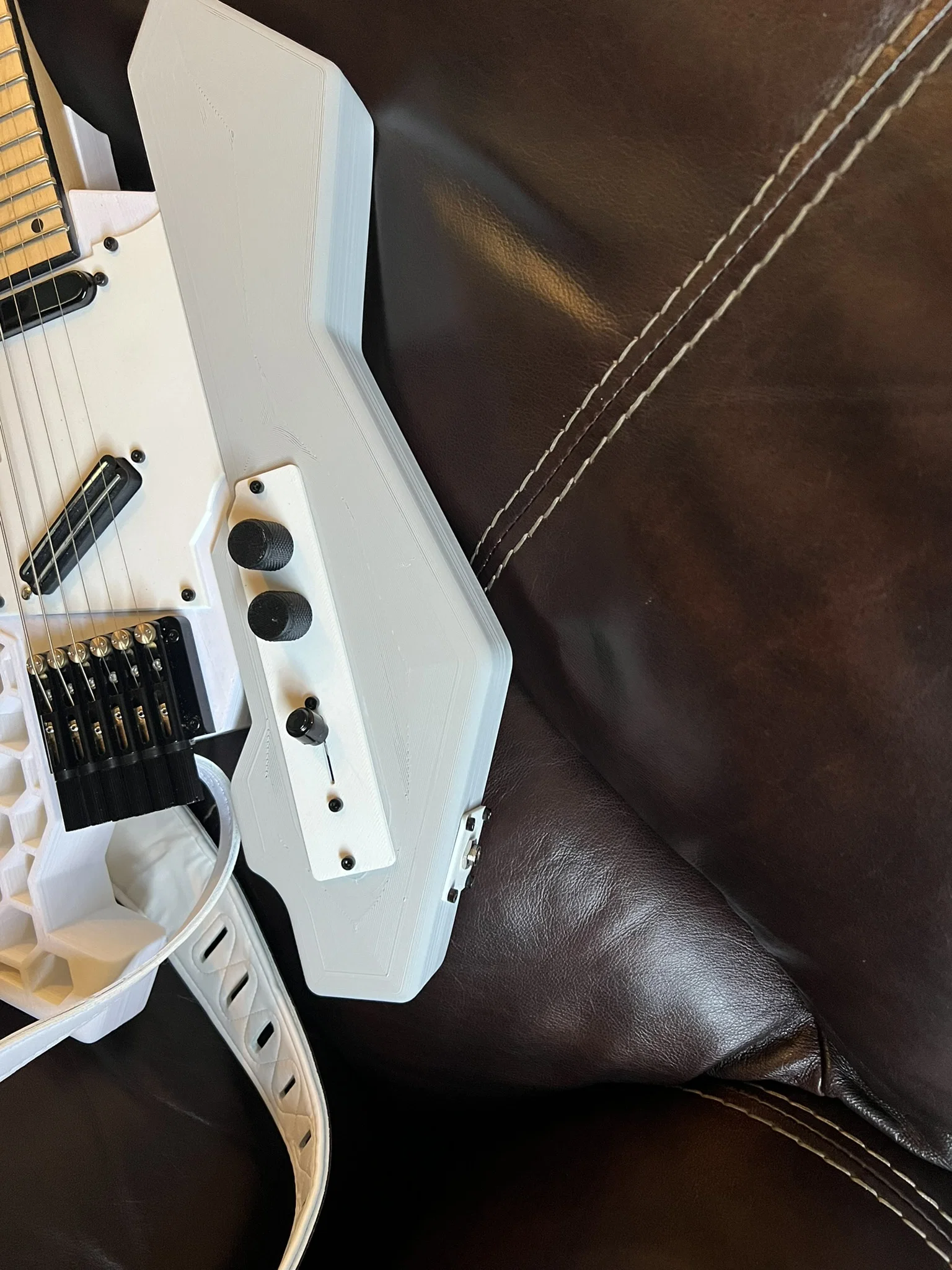

• Thêm faceplate cho control board

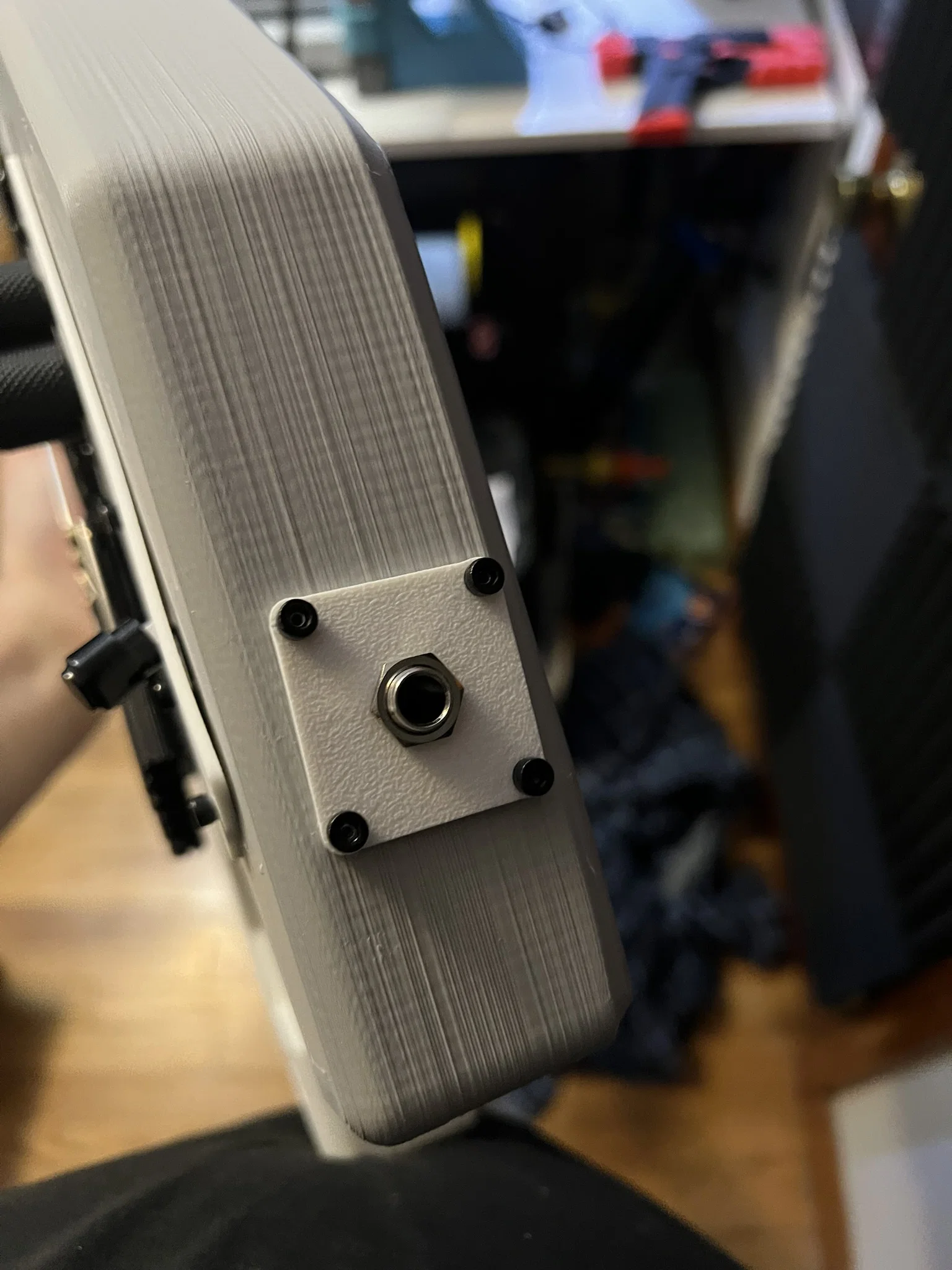

• Thêm faceplate cho jack
• Thêm file 3mf cho máy in khổ lớn như Elegoo Neptune 4 Max. \
• Có file Step để bạn muốn chỉnh sửa sao cũng được

Danh sách linh kiện

Bắt buộc

• Neck Pickup: https://amzn.to/4aphXzv
• Bridge Pickup: https://amzn.to/3x6Lsb3
• Strap Connectors: https://amzn.to/3IOWVPa
• Headless Bridge & Nutplate: https://amzn.to/4a6FNQO
• Pre-Wired Control Plate: https://amzn.to/4aKhiZZ
• Cần đàn (Neck):
  • Màu sáng: https://amzn.to/4apiWAt
  • Màu tối: https://amzn.to/3TPEIXY
  • Nếu mấy cái trên hết hàng: https://s.click.aliexpress.com/e/_DDyKpgh
• Neck Plate: https://amzn.to/3VDn7nk
• Ốc vít: https://amzn.to/4cz7dRe

Tuỳ chọn

• Dây đeo (Strap): https://amzn.to/3xb6zJu
• Dây đàn (Strings): https://amzn.to/3TxtlCJ

Ghi chú lắp ráp

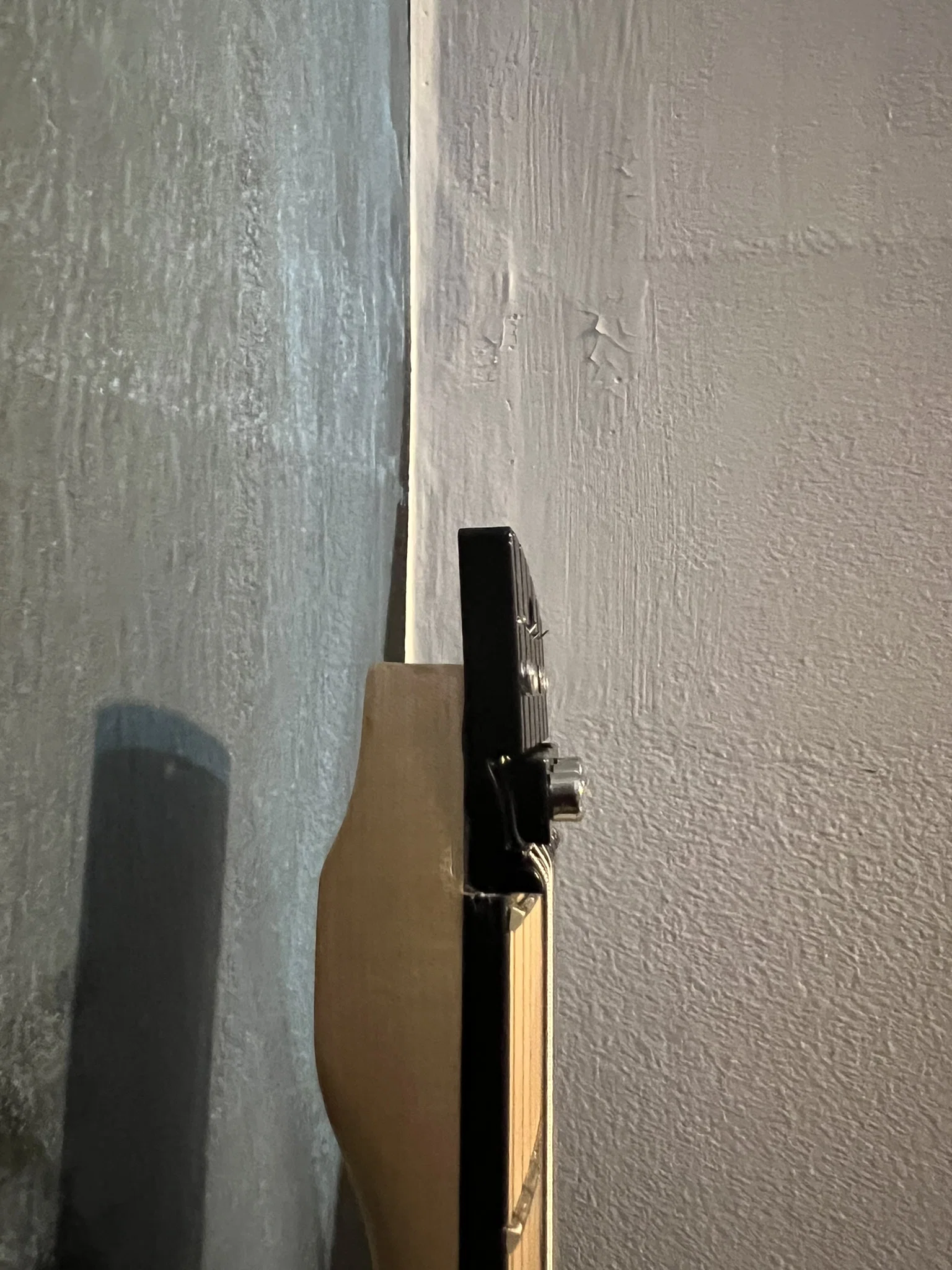

Lưu ý về Nut-Plate

Để lắp được cây đàn này, mình phải đục/bào phần cần đàn từ chỗ nut trở lên để đặt nut-plate đúng cao độ, ngang với vị trí nut cũ. Nói nôm na là phải biến từ dạng chữ U sang chữ L (nếu hình dung được). Ảnh cận cảnh nut-plate có trong gallery.

Ốc vít

Toàn bộ cây đàn dùng ốc M3. Mình rất thích kiểu ốc đen đầu trụ lục giác (black socket cap screws), nên một số lỗ bắt ốc trong thiết kế không làm vát miệng (chamfer).

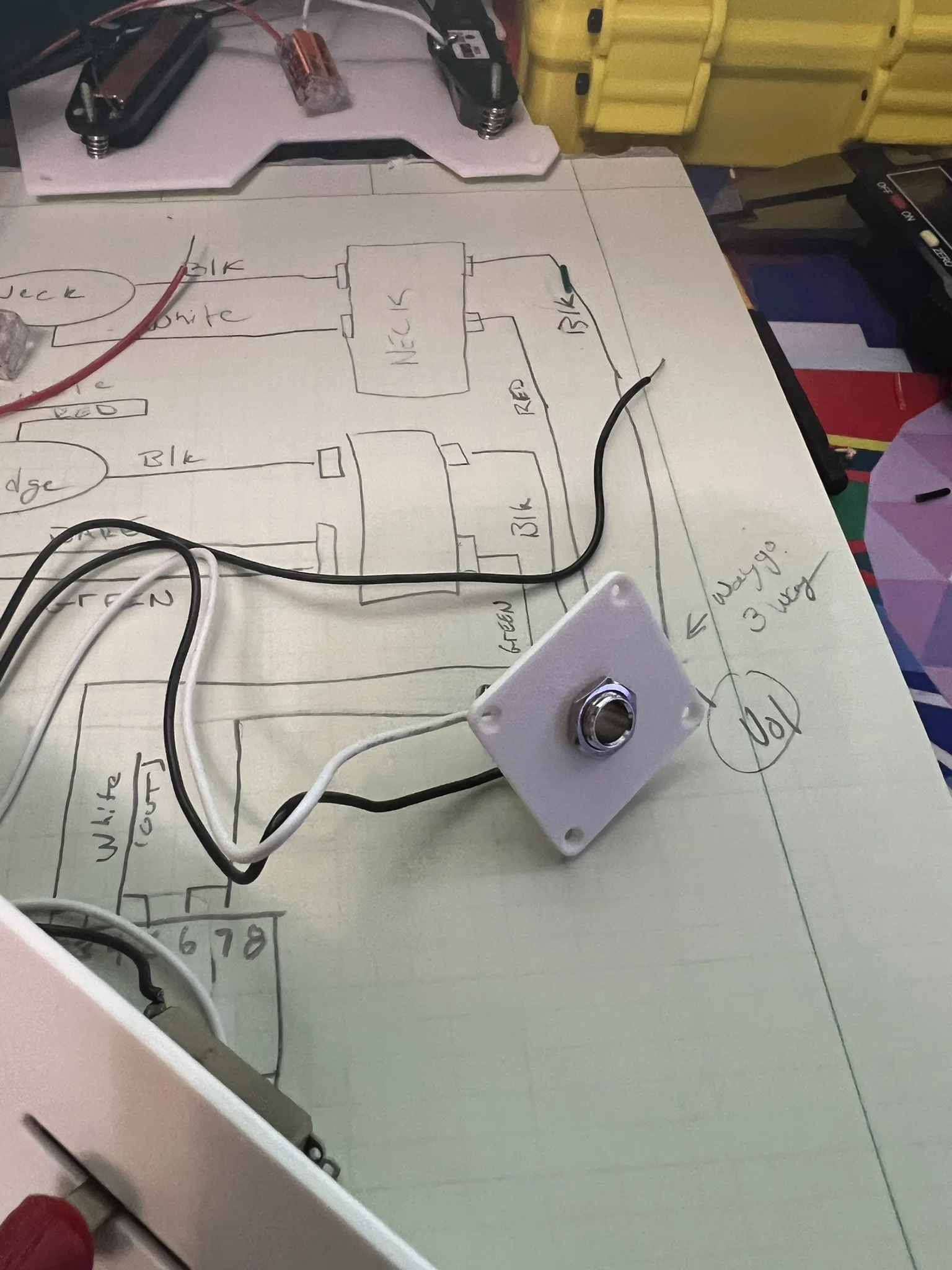

Hàn (Soldering)

Mình làm theo các hướng dẫn này để hàn các phần lại với nhau:

Nguồn: https://guitarelectronics.com/1-humbucker-1-single-coil-3-way-toggle-1-volume-1-tone-00/

Nguồn: https://www.warmanguitars.co.uk/2020/09/08/3-way-lever-switches-with-8-connection-lugs-explained/

Thông số

Printables không cho mình upload các file print, nhưng đây là lượng filament và thời gian in:

Máy in: Elegoo Neptune 4 Max
Kích thước nozzle: 0.4mm
Tổng thời gian: 2d7h44m
Filament đã dùng: 2403.51g

Chỉnh sửa: v2

• Bỏ 8mm vật liệu phía dưới saddle để canh dây (string alignment) tốt hơn
• Thêm các phiên bản có heat set insert M3x5x4 để bắt saddle và các faceplate.
• Bỏ các phiên bản file Combined và các file .3mf để quản lý dự án này dễ hơn, vì mình sẽ không cập nhật/iterating thường xuyên.
