Khung & ống gió 2 quạt 5015 cho Kingroon KP3S (cập nhật 3D Touch)

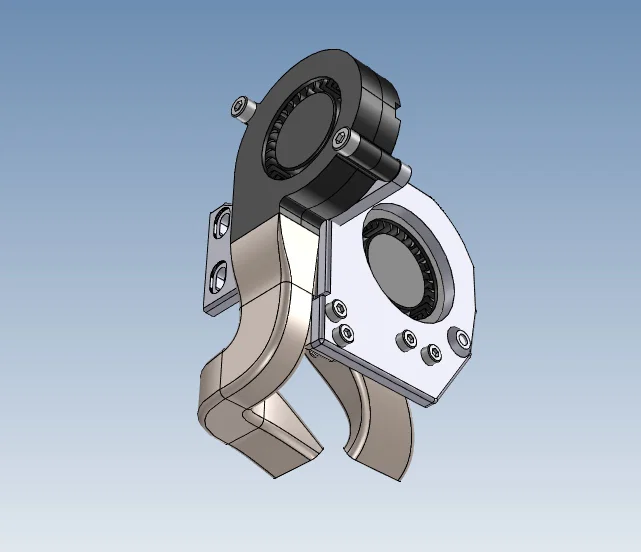

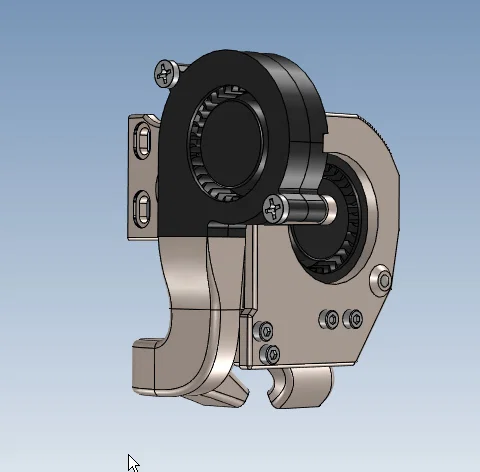

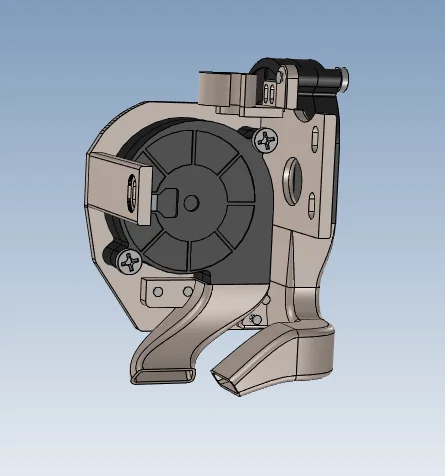

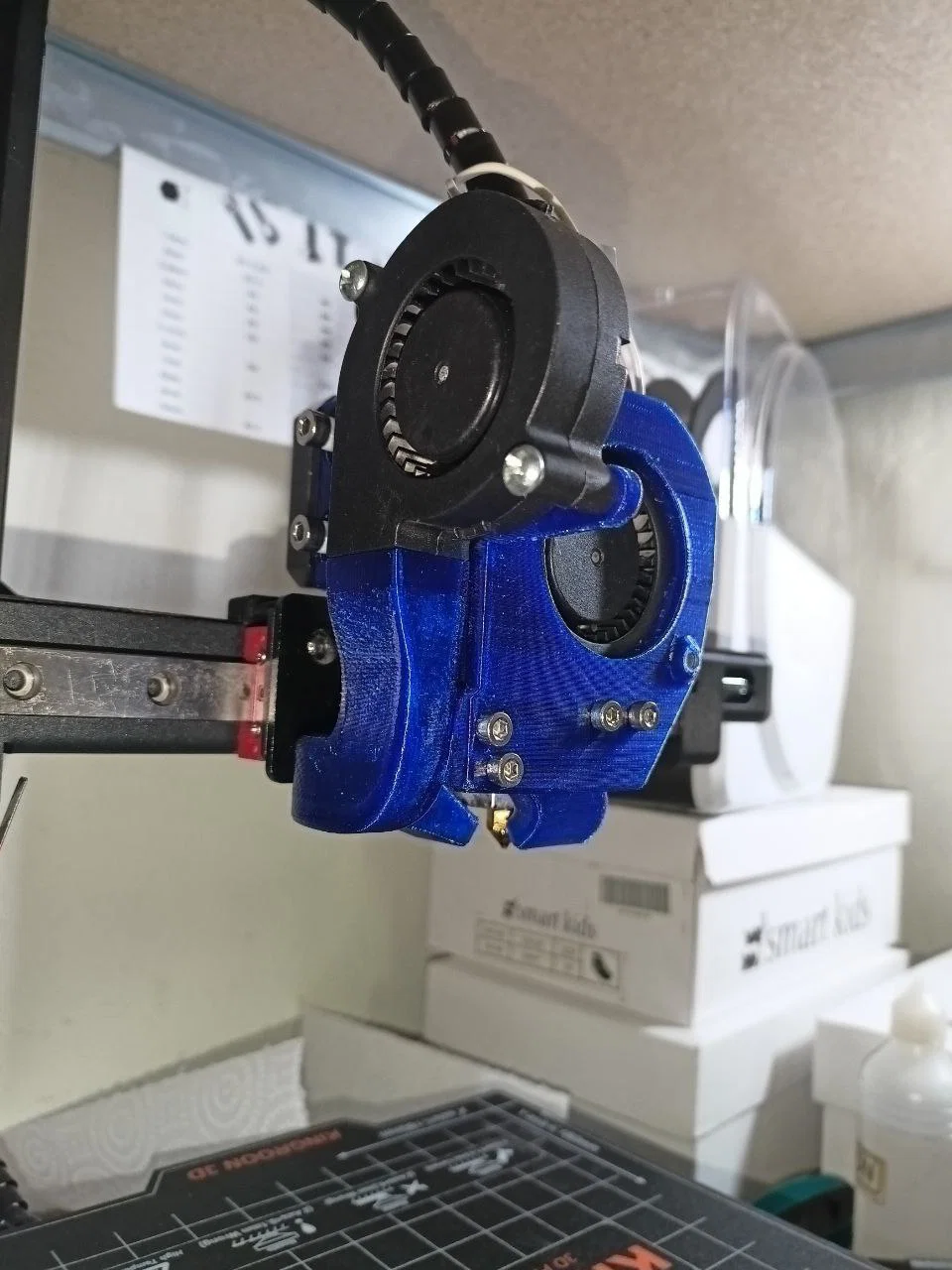

Thiết kế này dùng 2 quạt 5015 với 2 ống gió (fan duct): một cái ở phía trước và một cái ở bên trái.

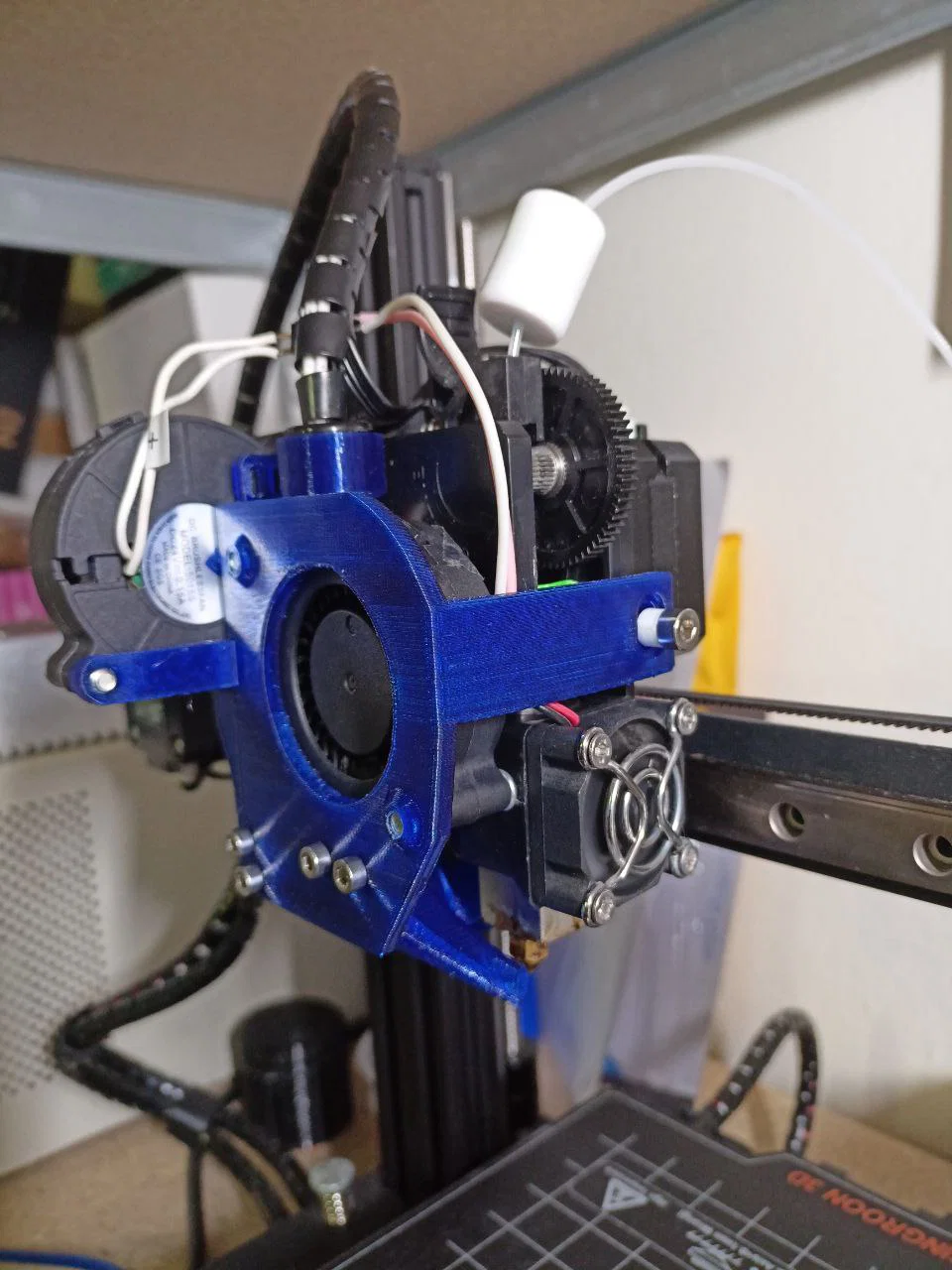

[PHẦN NÀY KHÔNG CẦN THIẾT, QUẠT VẪN LẮP VỪA Ở BÊN TRÁI] Để chừa chỗ cho ống gió bên trái thì quạt heatbreak 3010 phải xoay sang phía bên phải của extruder (thổi từ phải qua trái) và dời dây heater cùng dây cảm biến nhiệt (temperature sensor) đang nằm bên trái.

Ốc lắp là M3 cho 2 ống gió, và M4 cho cụm gá quạt 5015. Ba con ốc của khung (frame) bắt vào thân máy in cũng là M4. Lưu ý thiết kế có cho phép chỉnh độ cao (height) một chút cho toàn bộ khung.

Khoảng trống cho 2 con ốc giữ quạt phía trước khá hạn chế, nên ưu tiên dùng ốc đầu thấp/ngắn.

Để nối quạt thứ hai, mình bóc tem ở mặt sau của quạt 5015 phía trước rồi hàn thêm dây song song (nhớ cẩn thận kẻo chập dây). Tuy vậy bạn cũng có thể nối tắt (bridge) dây ở bên ngoài nếu thấy tiện hơn.

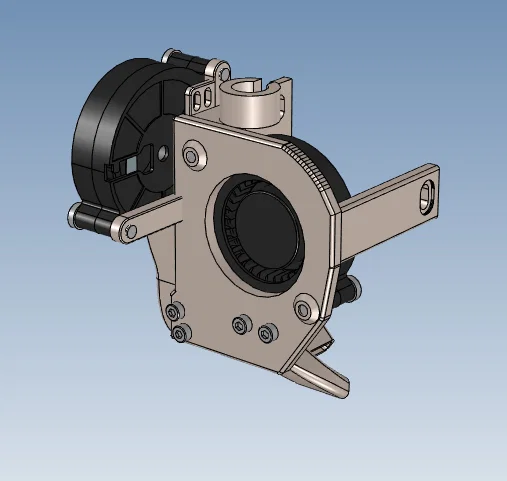

Mình có kèm 2 phiên bản khung: một bản có kẹp giữ dây kiểu chữ C, và một bản có 2 lỗ để luồn dây rút (zip tie) hoặc dây.

Kẹp chữ C dùng để giữ chi tiết này (bạn ấn xuống hết cỡ).

Phiên bản thứ hai có 2 lỗ để dùng zip tie giữ dây.

Cách in
--------------------------------

Mình dùng PETG, layer height 0.2mm với 20% infill. Mặt bàn in của mình bám khá tốt nên không cần raft, nhưng tuỳ vật liệu in và bề mặt bed của bạn có thể sẽ cần.

Mình dùng support chỉ đặt trên print bed (supports on the print bed only) và thấy hoạt động rất ổn.

Đây là các setting mình dùng (PrusaSlicer)

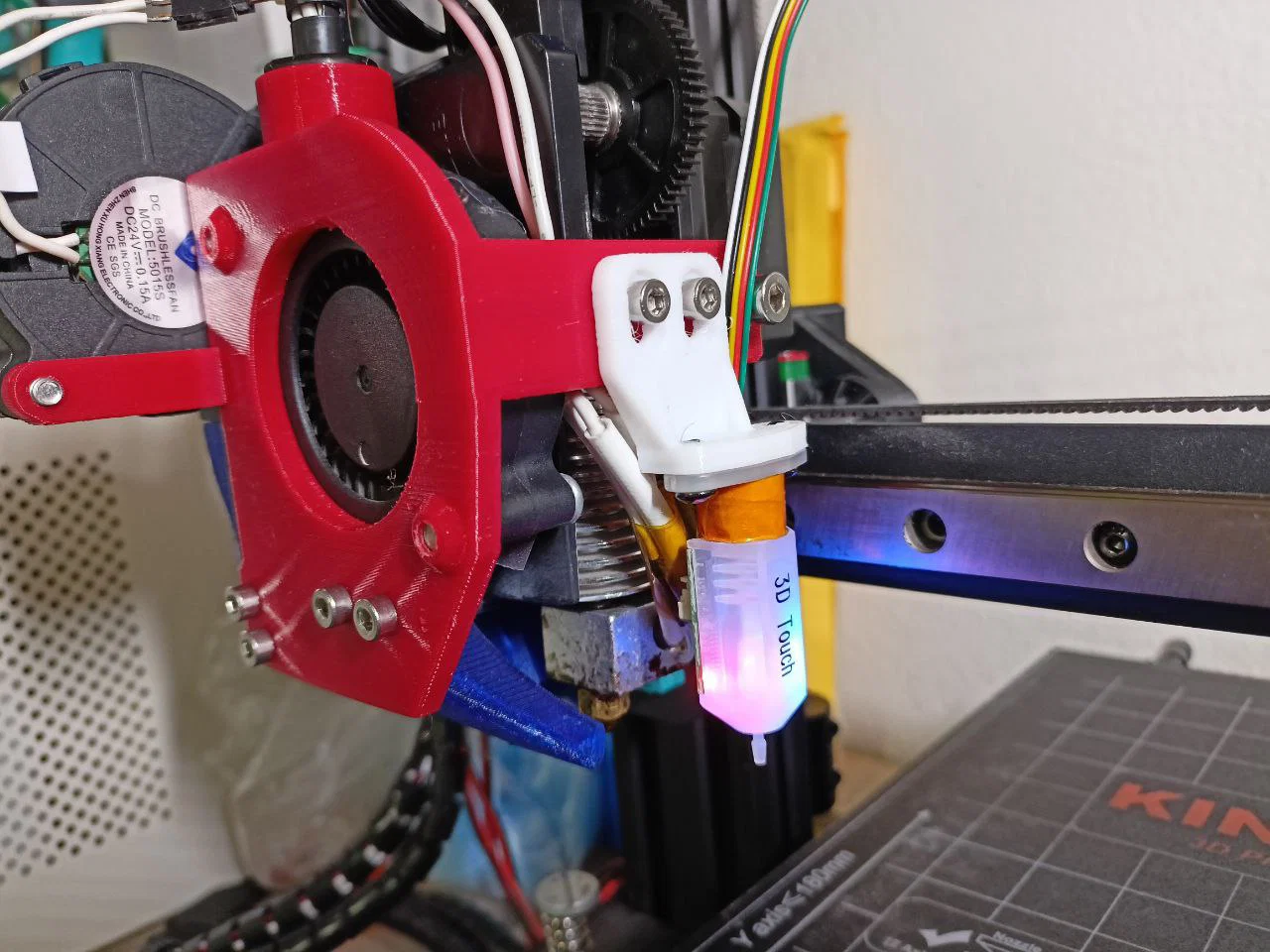

Cập nhật: Khi để quạt 3010 ở vị trí gốc (bên trái) thì vẫn có đủ chỗ để gắn cảm biến 3D/BL Touch. Khoảng cách theo trục X là +28 mm và trục Y là +1.5 (có thể phụ thuộc vào góc bắt ốc của cảm biến).

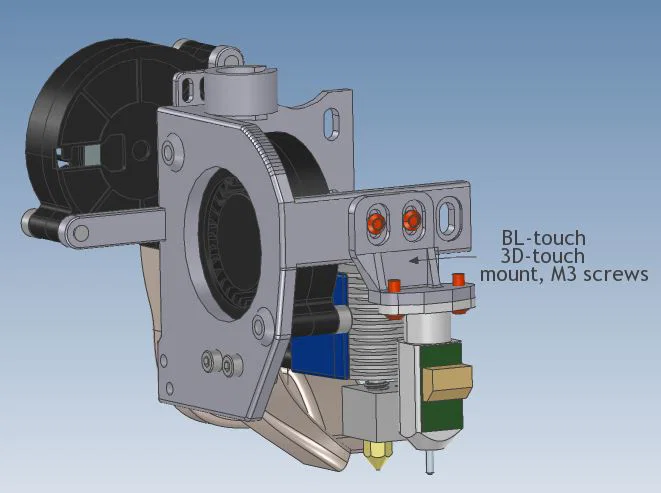

Mình đã thêm model đế 3D touch/BL touch và một phiên bản khung có sẵn các lỗ để bắt đế.
