Neptune 4 HGX Fan5015 – Nâng cấp extruder 3 quạt 5015 cho Elegoo Neptune 4

Mình sẽ rất vui nếu bạn ủng hộ các dự án của mình! https://boosty.to/mironovpaul/donate

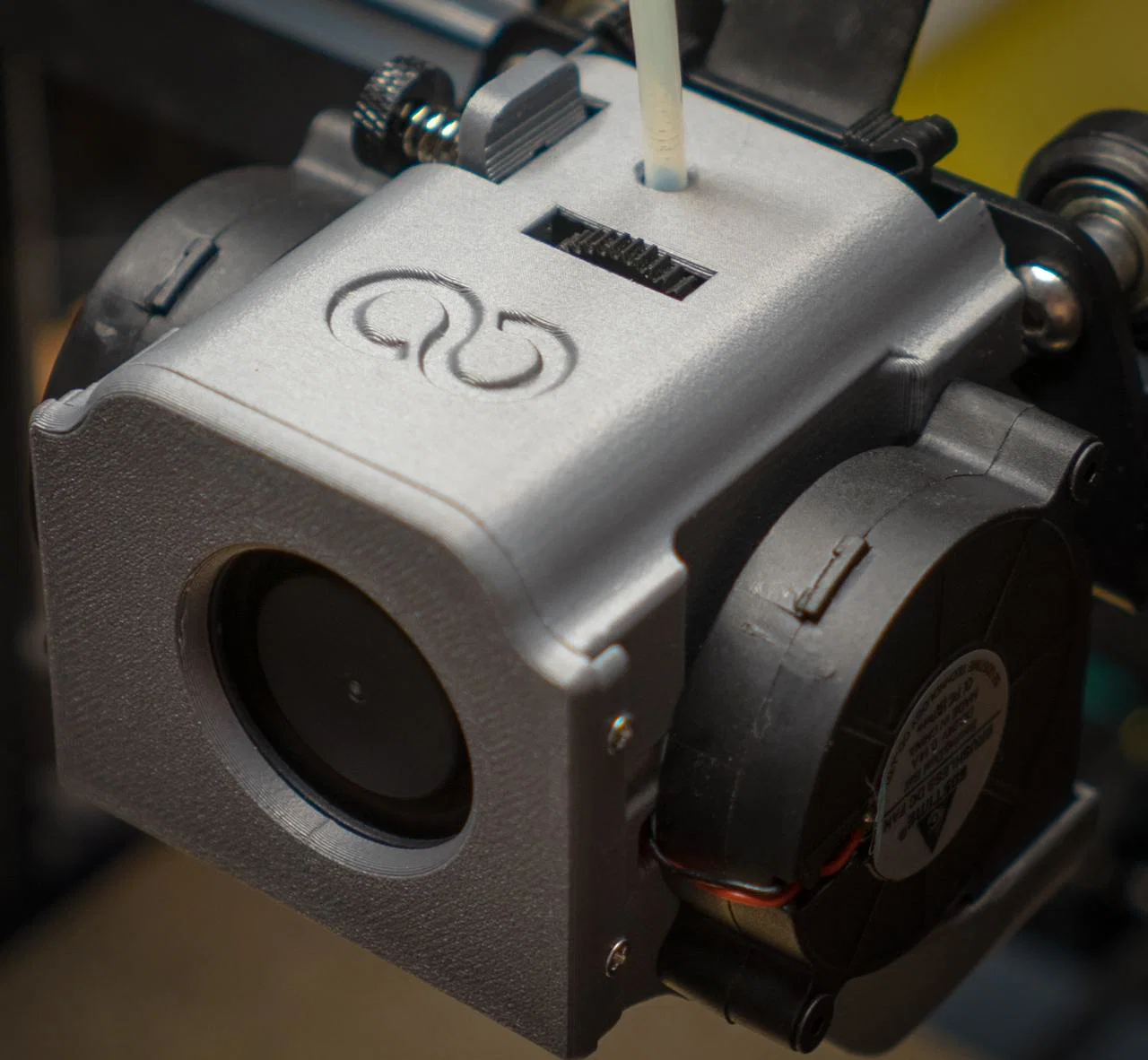

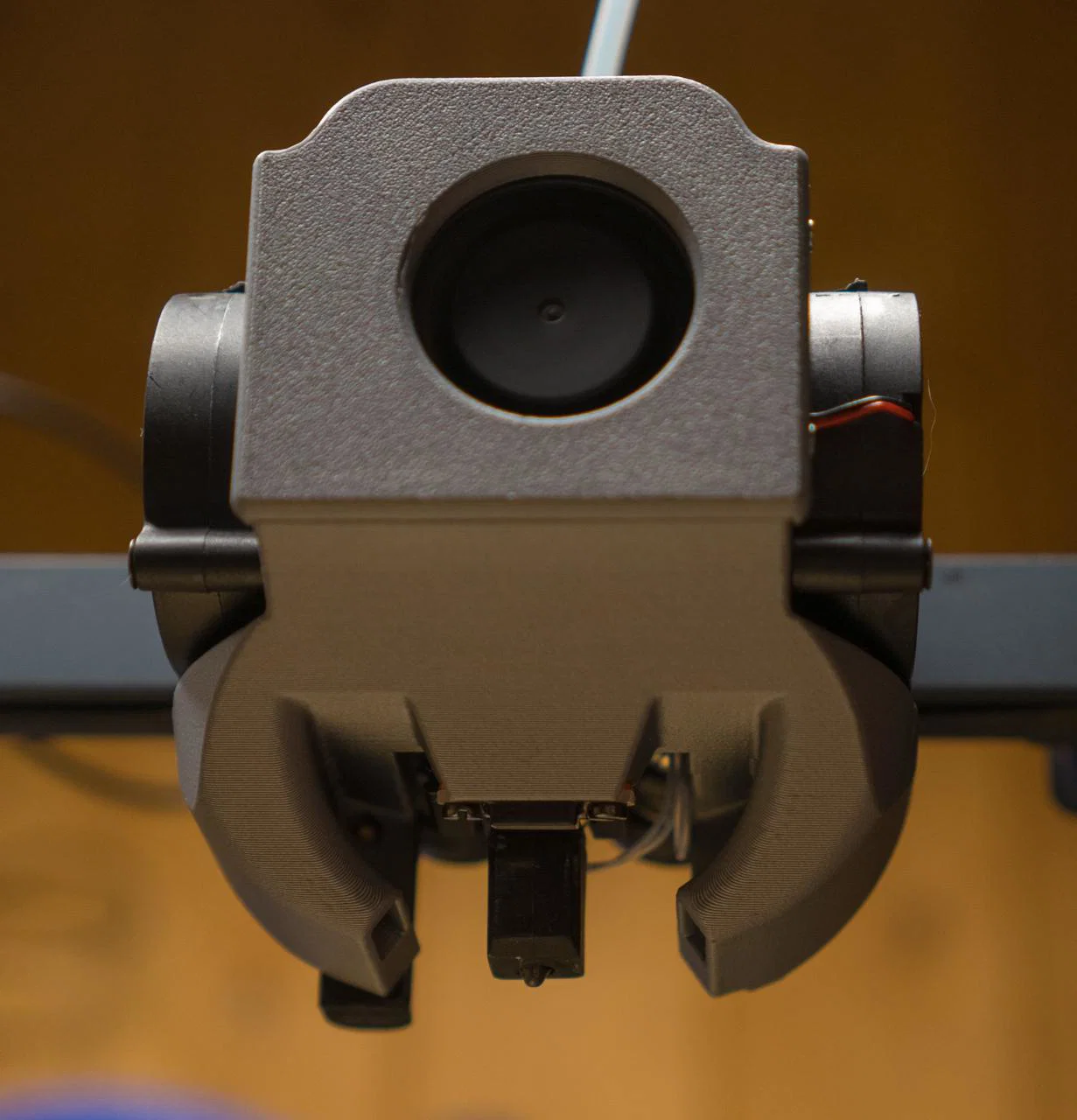

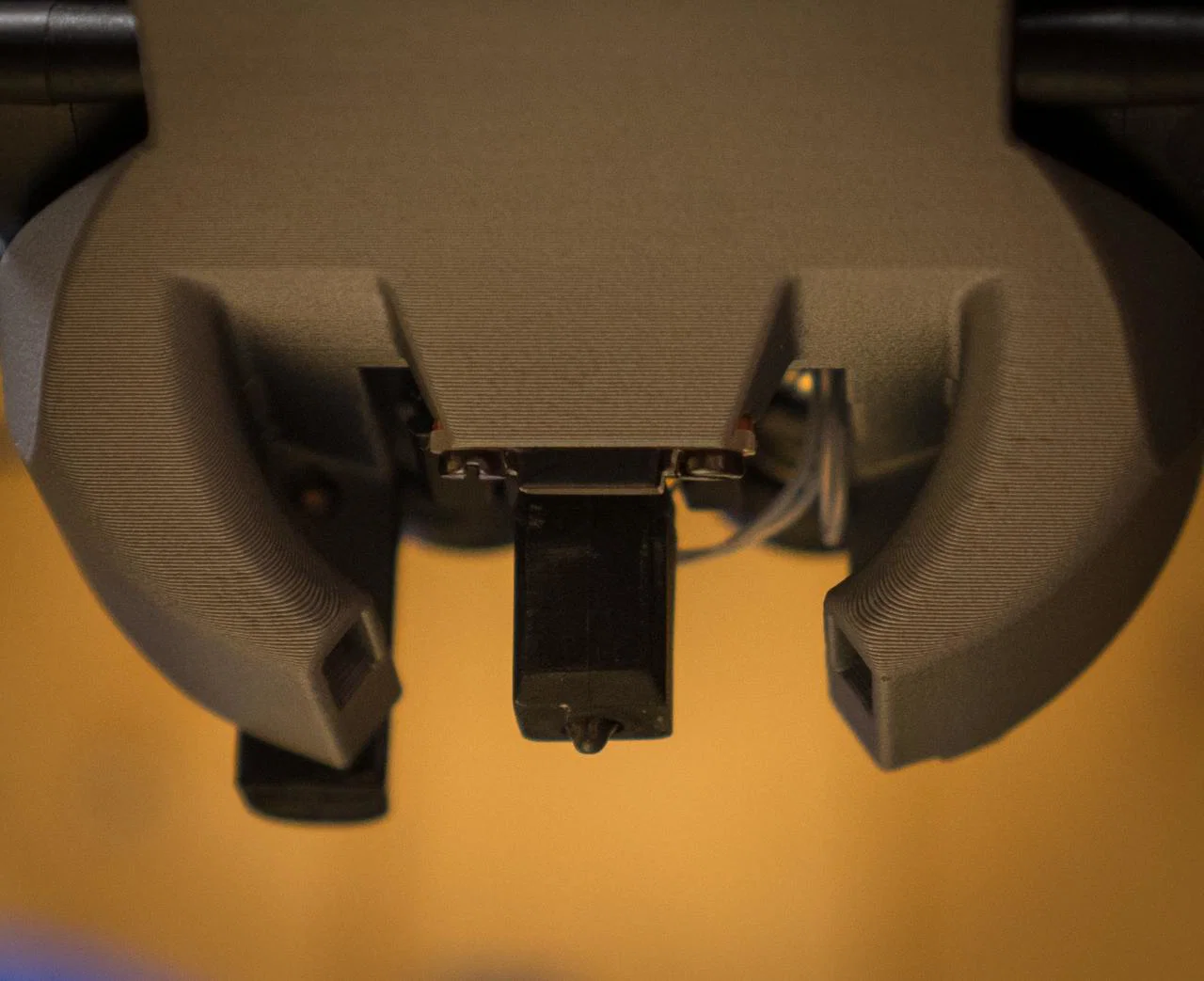

Chào buổi chiều anh em! Mình rất thích cụm extruder với ba quạt 5015, và mình muốn nâng cấp nó bằng cách lắp một feeder hiệu quả hơn và một hotend mạnh hơn. Sau khi làm khá nhiều thứ, mình đã đạt được kết quả rất tốt. Giờ đây, nếu bạn ráp cụm “đầu” này, bạn sẽ có một công cụ mạnh để in với khả năng làm mát rất ngon.

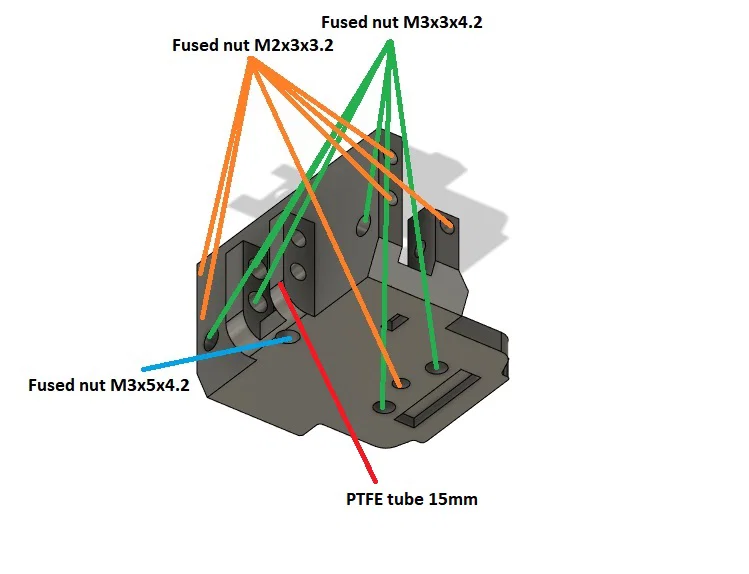

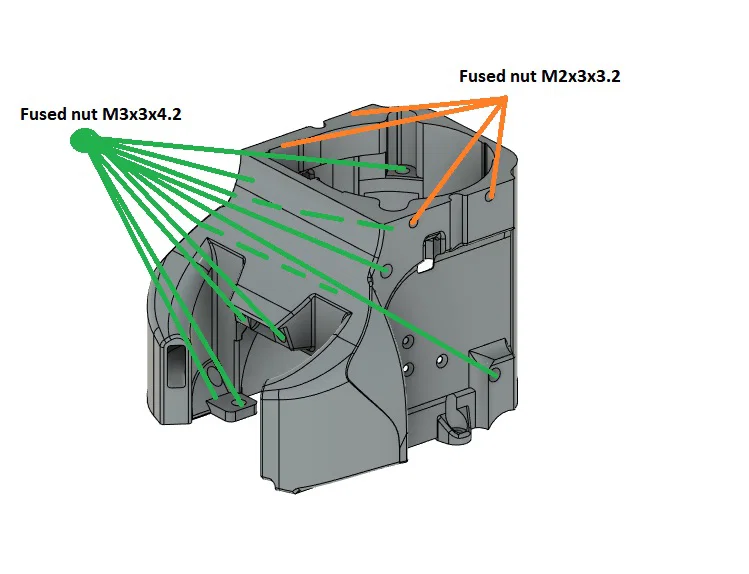

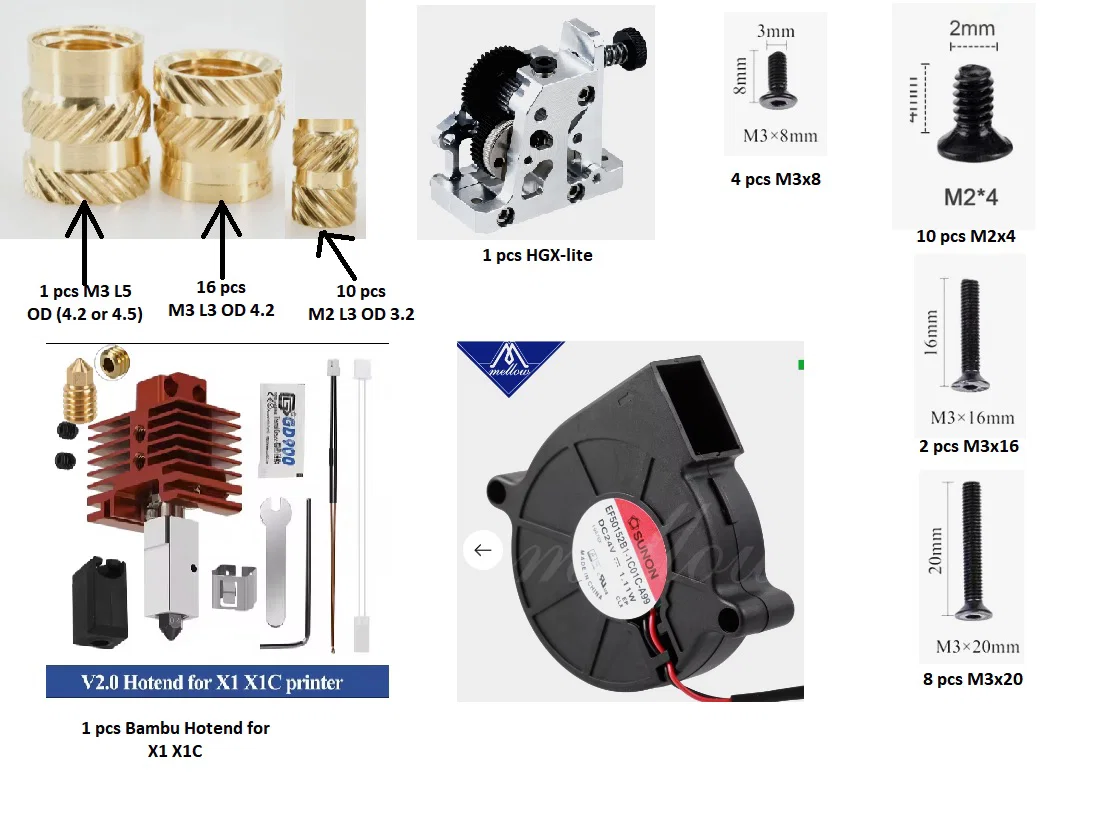

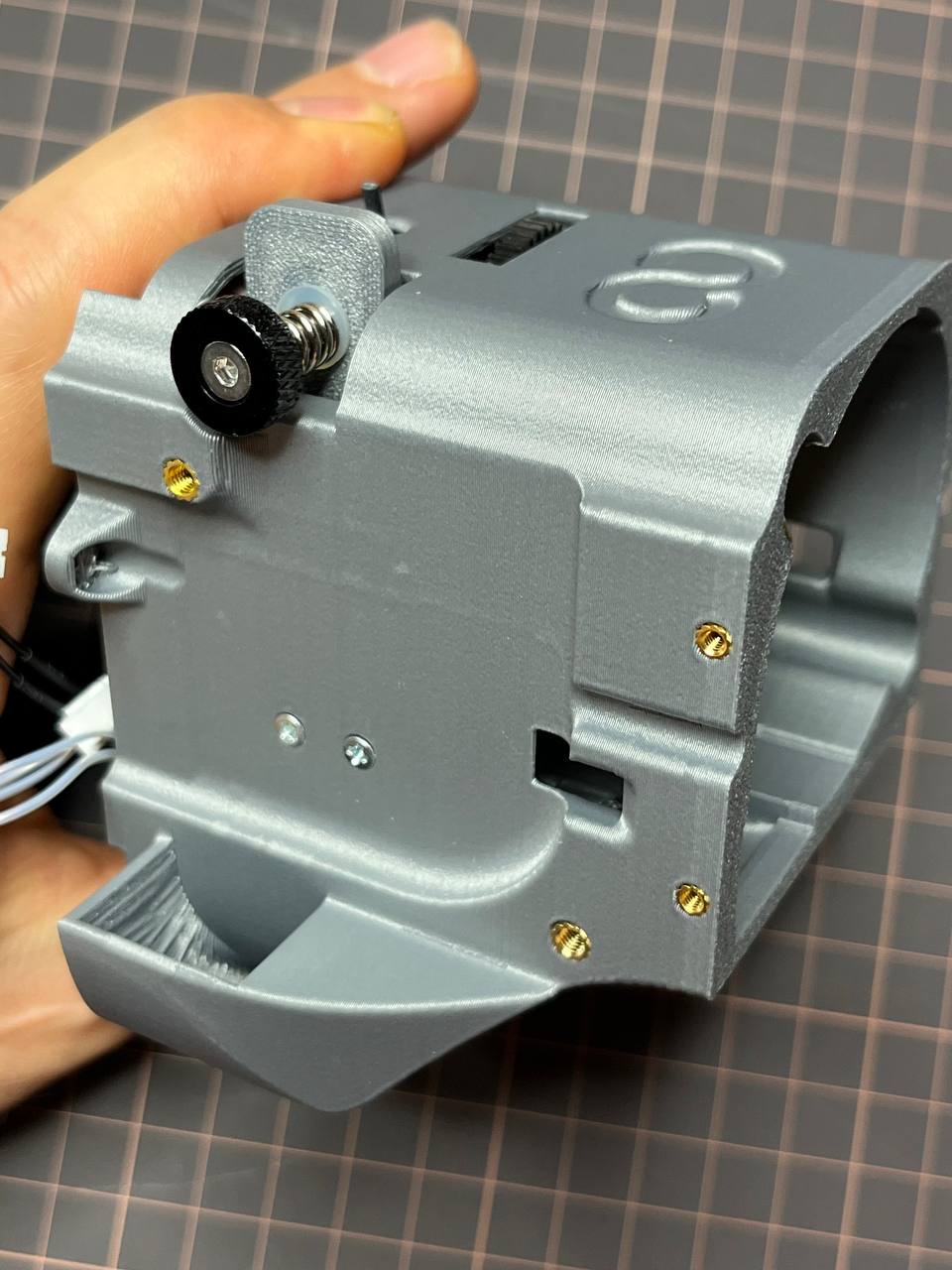

Để lắp ráp, bạn sẽ cần ép (embed) vào:

• 10 tán (M2 L3 OD 3.2),
• 16 tán (M3 L3 OD 4.2),
• và 1 tán (M3 L5 OD 4.2 hoặc OD 4.5).

Quan trọng! Khi ép tán M3 L5, bạn cần chừa phần tán nhô lên khỏi bề mặt 1 mm!

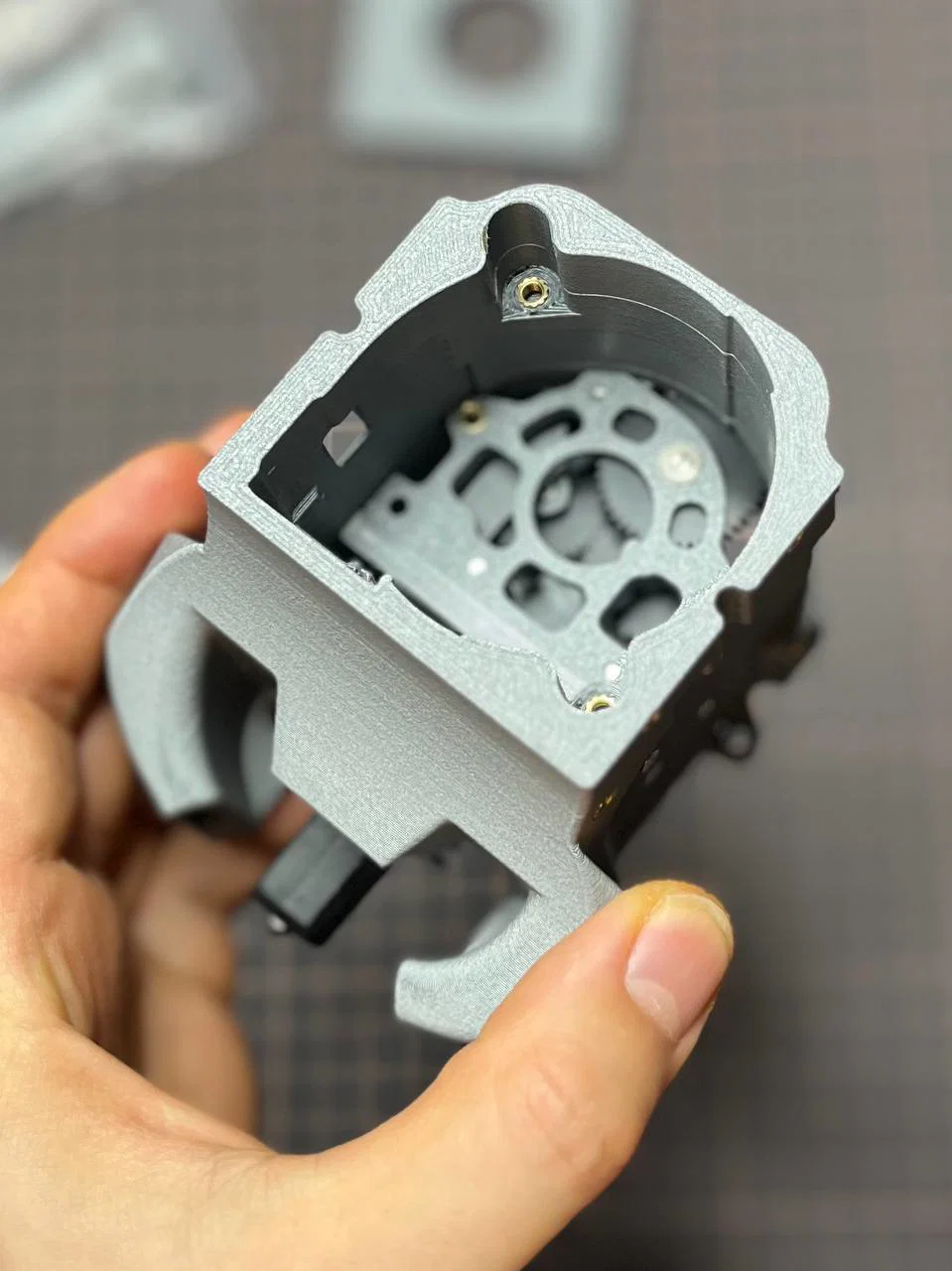

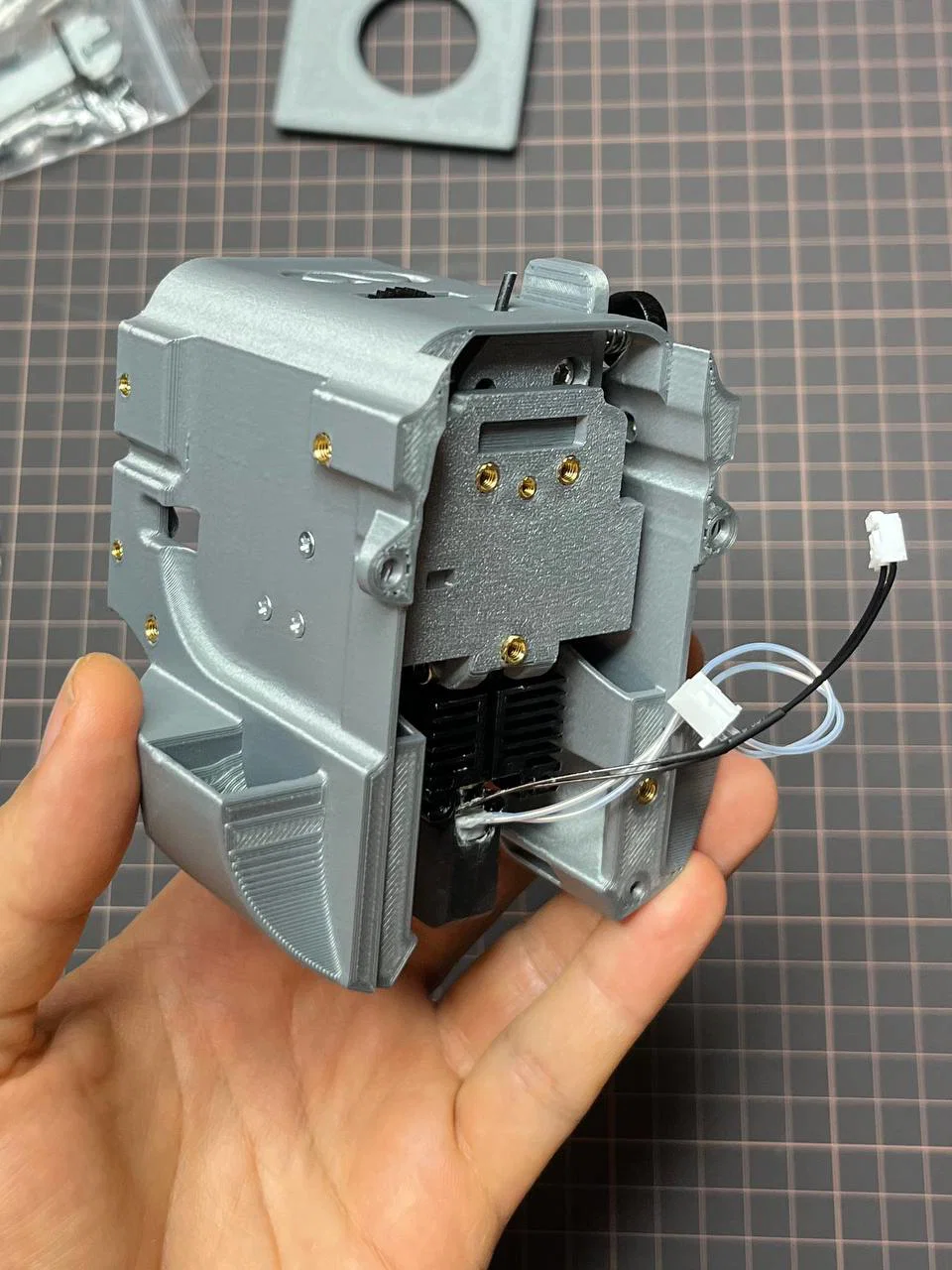

Sau khi đã ép hết các tán, bạn cần lắp toàn bộ linh kiện theo thứ tự sau:

1. Cắm feeder HGX-Lite vào adapter và siết cố định bằng 2 vít M3x16;
2. Cắm một đoạn ống PTFE dài 15 mm vào adapter;
3. Cắm cụm hotend BambuLab X1C (đã lắp sẵn) vào adapter và siết bằng 2 vít M3x20;
4. Cắm cụm adapter đã lắp (nhớ tháo vít giữ/retaining screw trên HGX-Lite trước) vào housing và siết cố định bằng 5 vít M2x4;
5. Gắn motor bằng cách đưa motor vào bên trong;
6. Gắn đèn LED backlight và cảm biến auto-leveling (zin/stock hoặc BttEddy);
7. Gắn 3 quạt bằng 6 vít M3x20;
8. Gắn board từ cụm đầu zin/stock và cắm tất cả các giắc/kết nối;
9. Gắn “đầu” lên carriage của máy in.

Trước khi in, hãy chạy toàn bộ auto-leveling và hiệu chỉnh PID. Tỷ số truyền gear bạn có thể để nguyên; cài đặt mặc định là chạy ổn.
