Chặn & Chống Cửa cho Sovol SV08 (Door Stop and Prop)

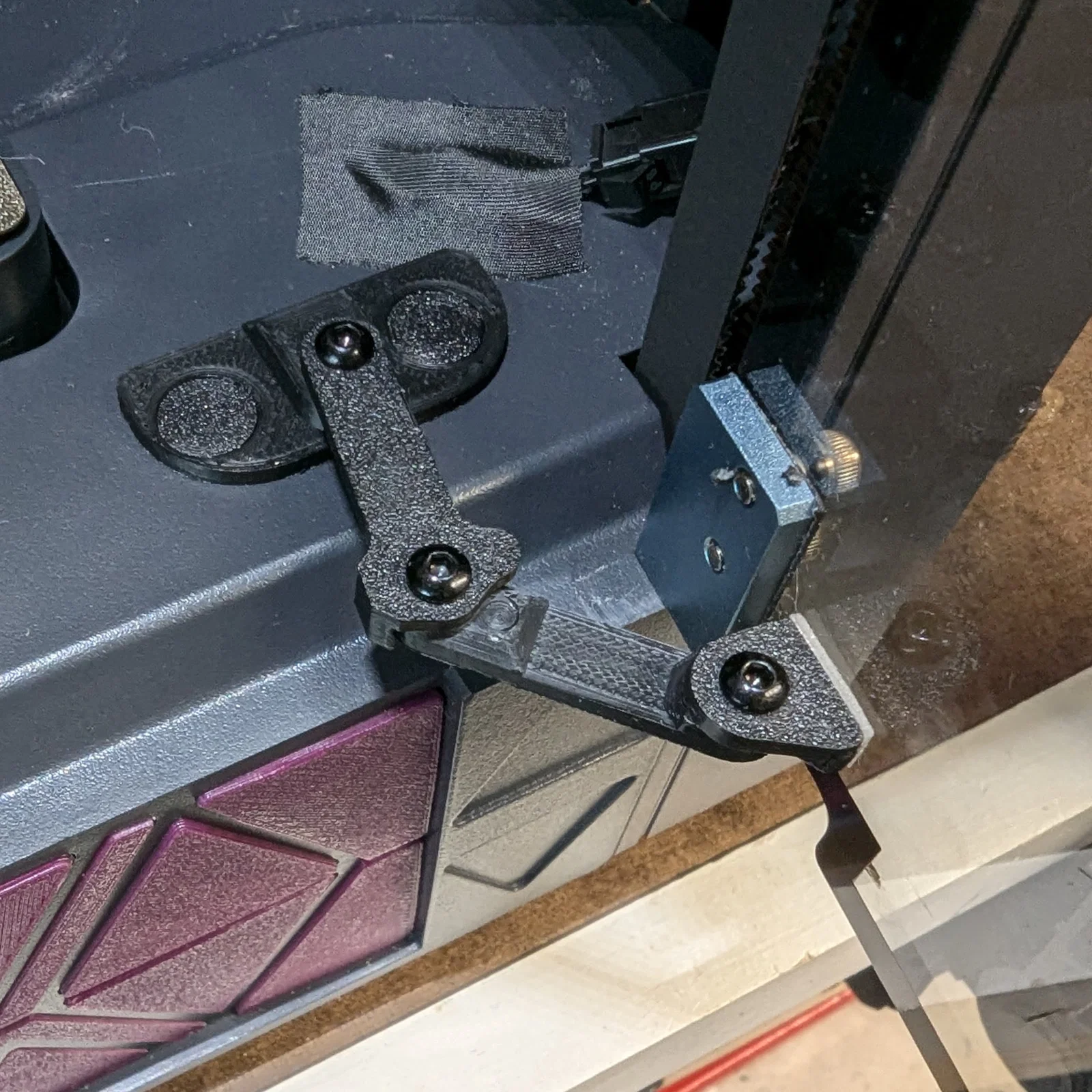

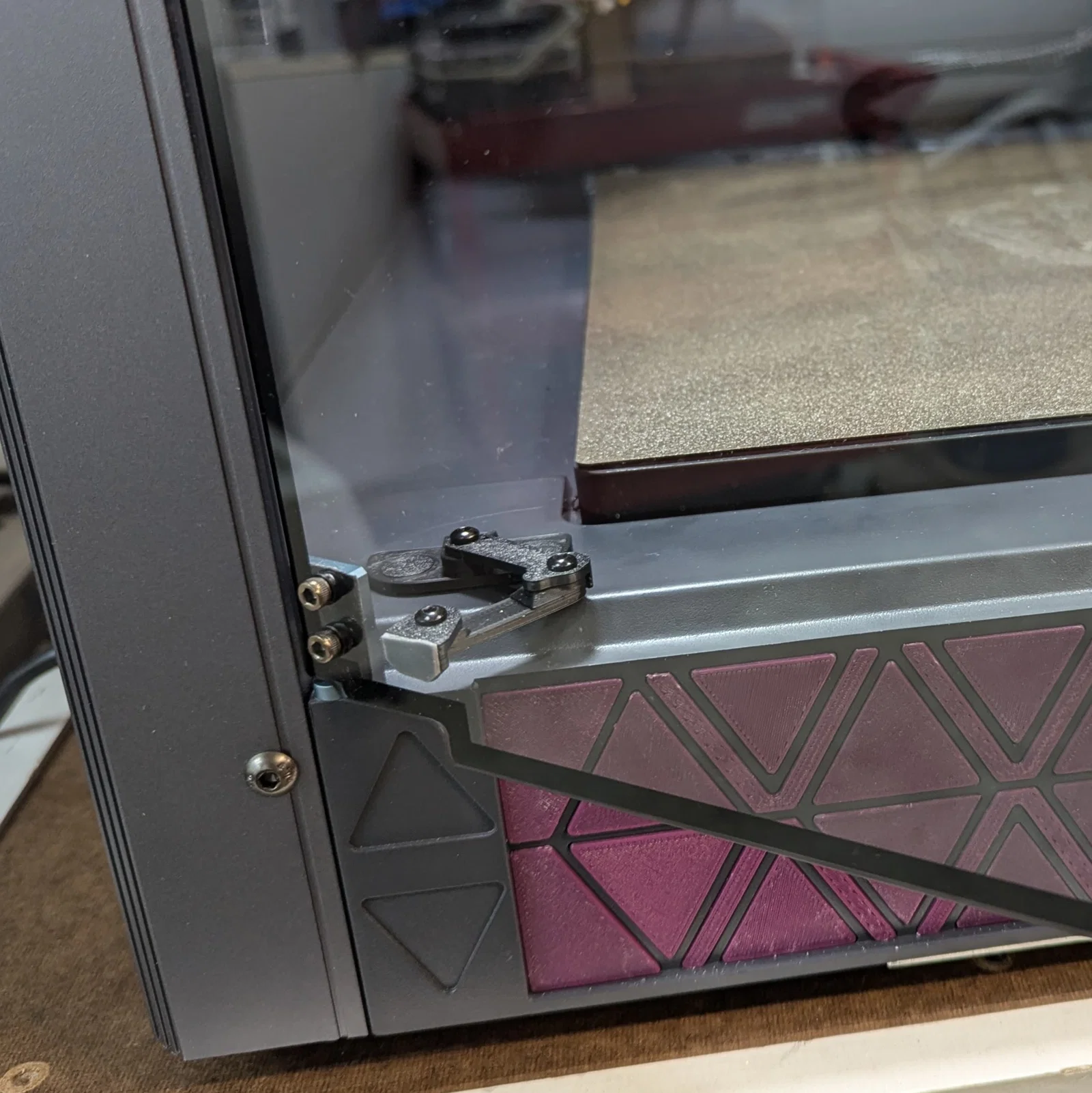

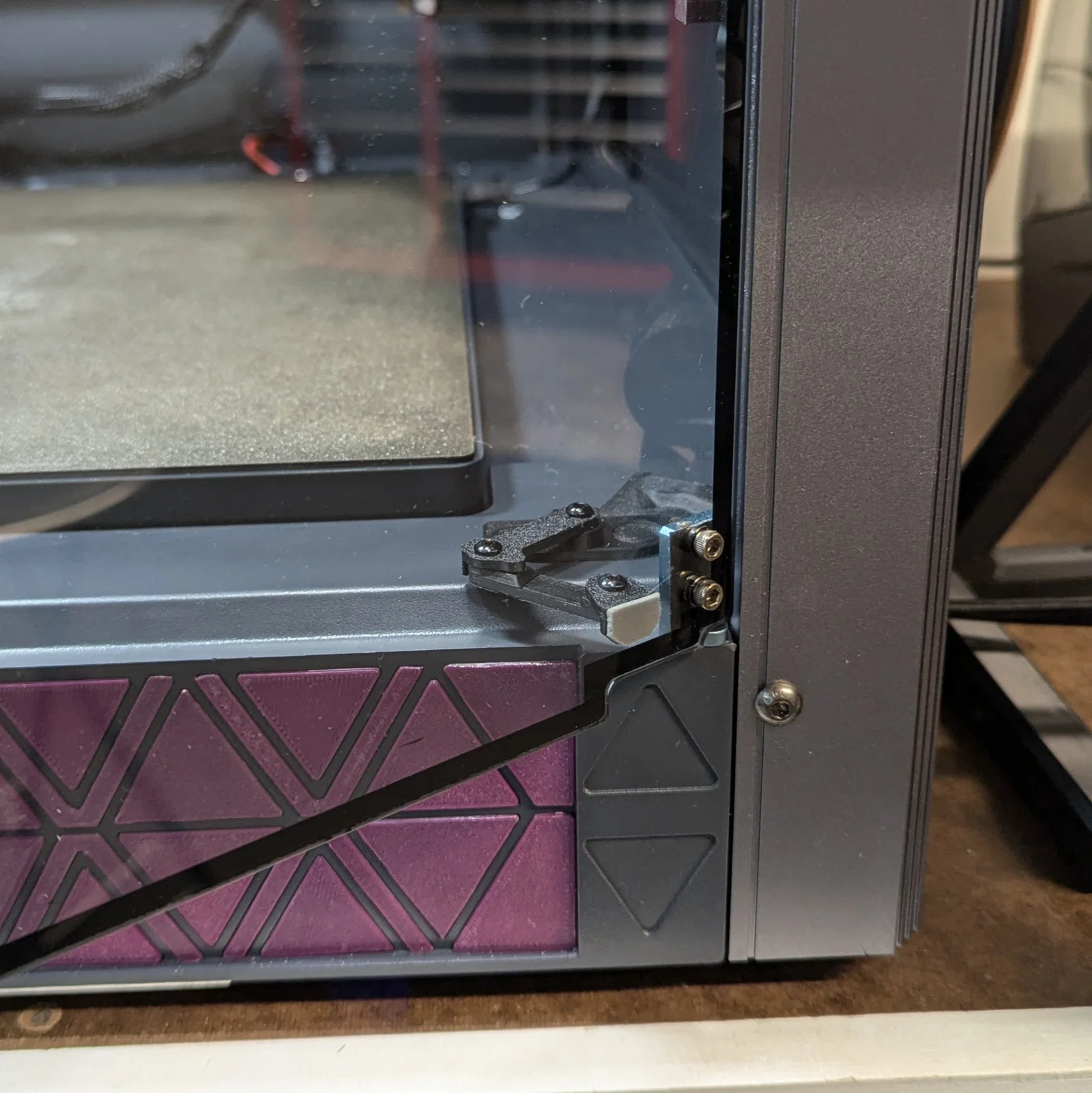

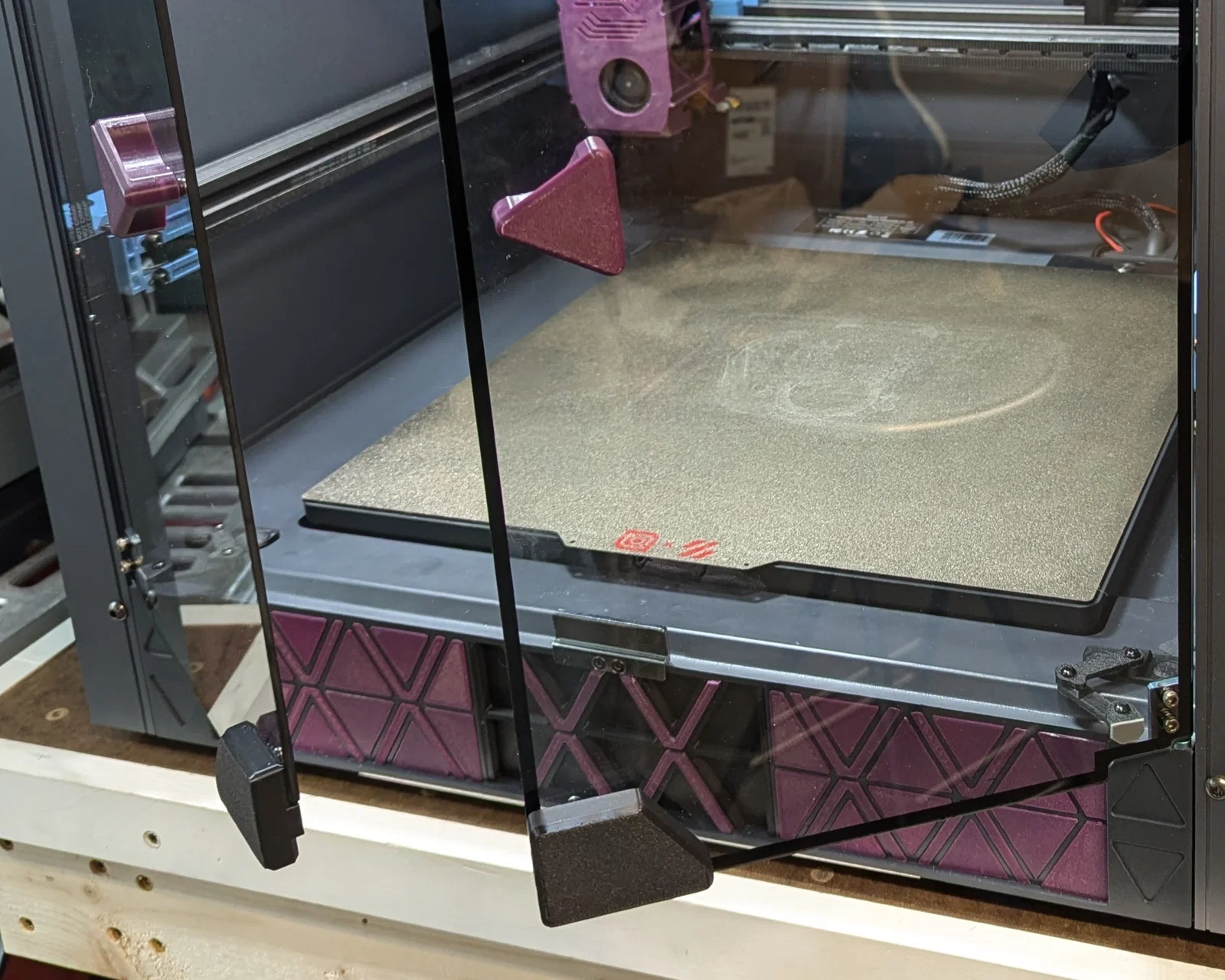

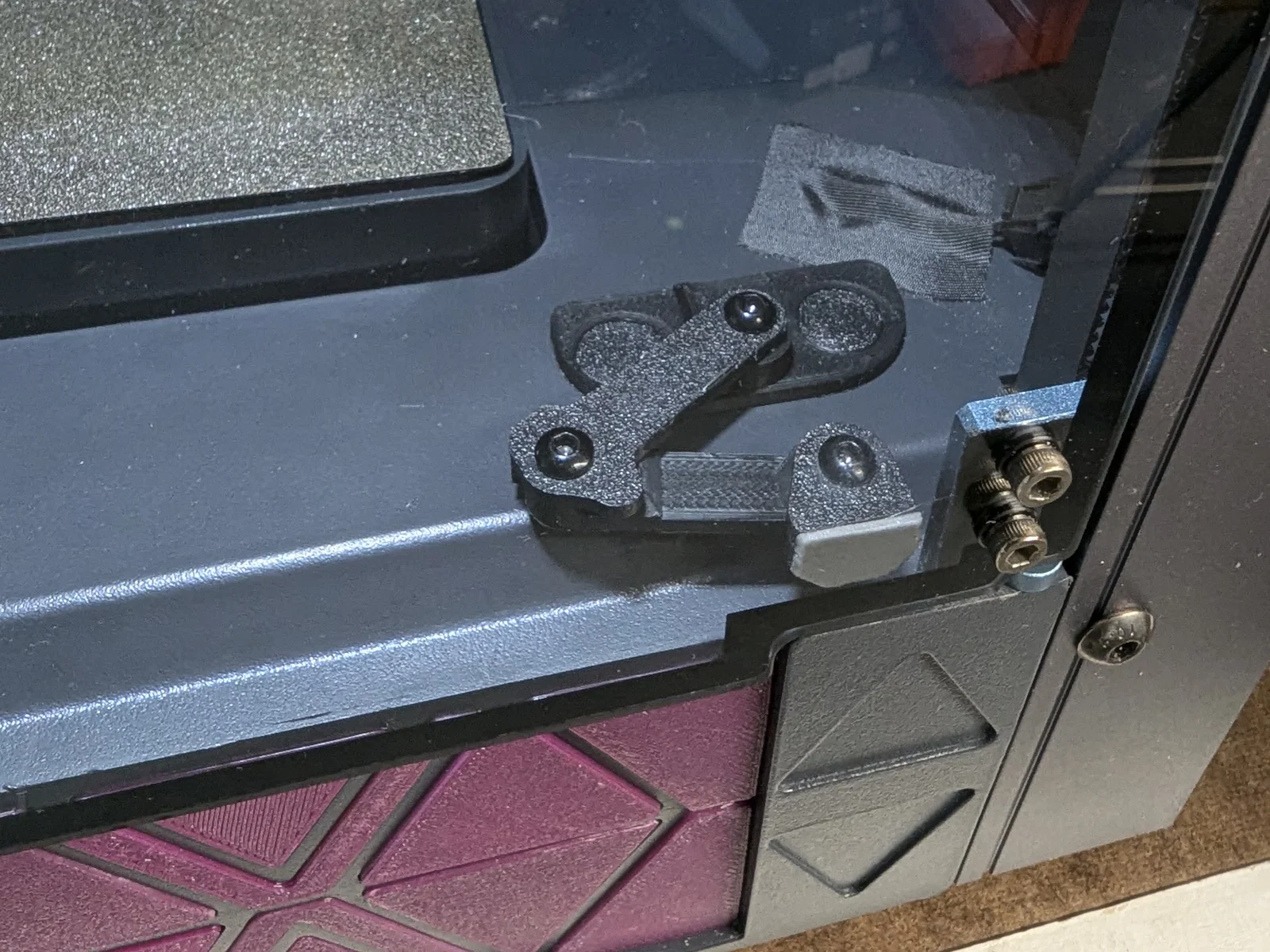

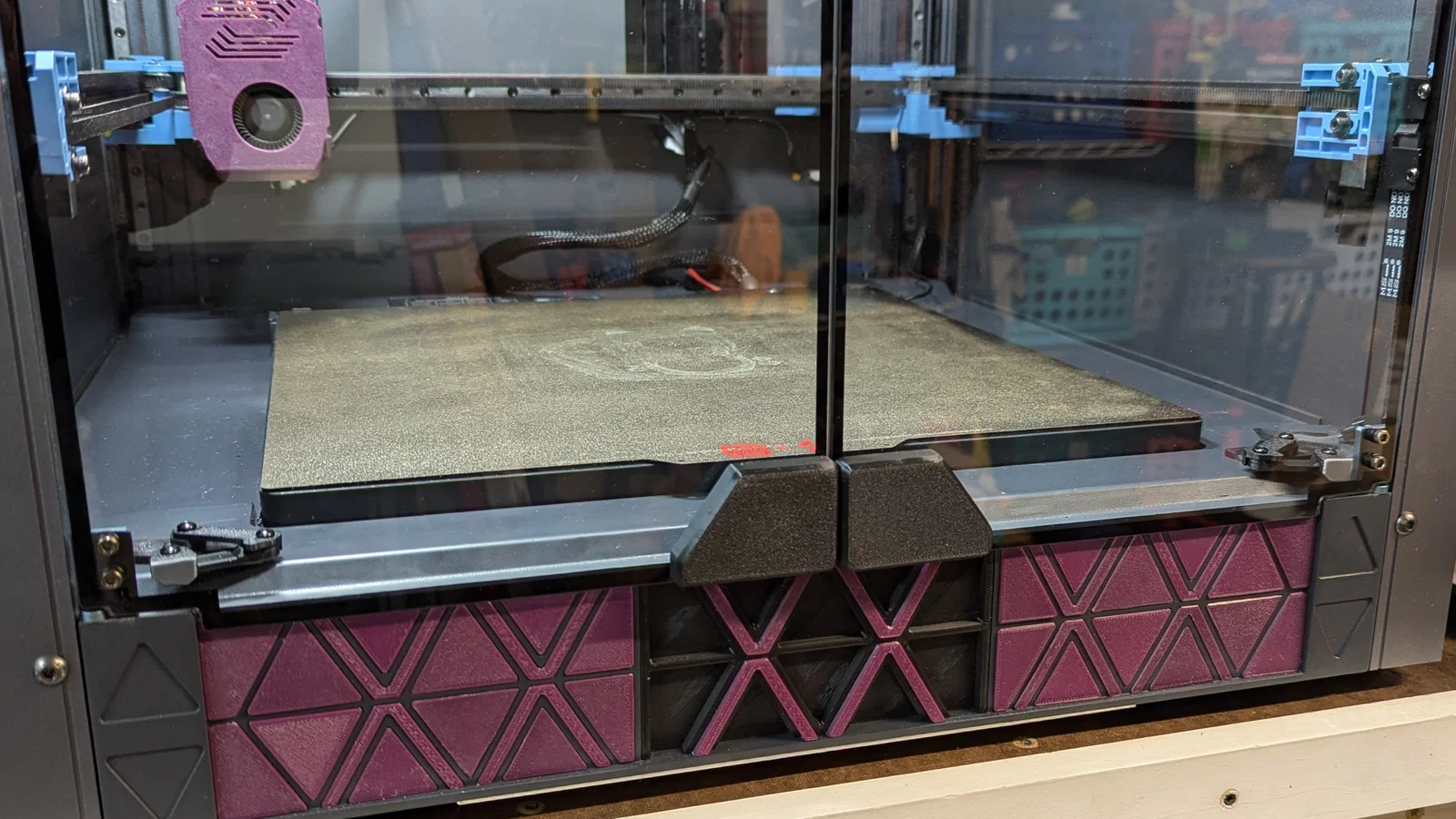

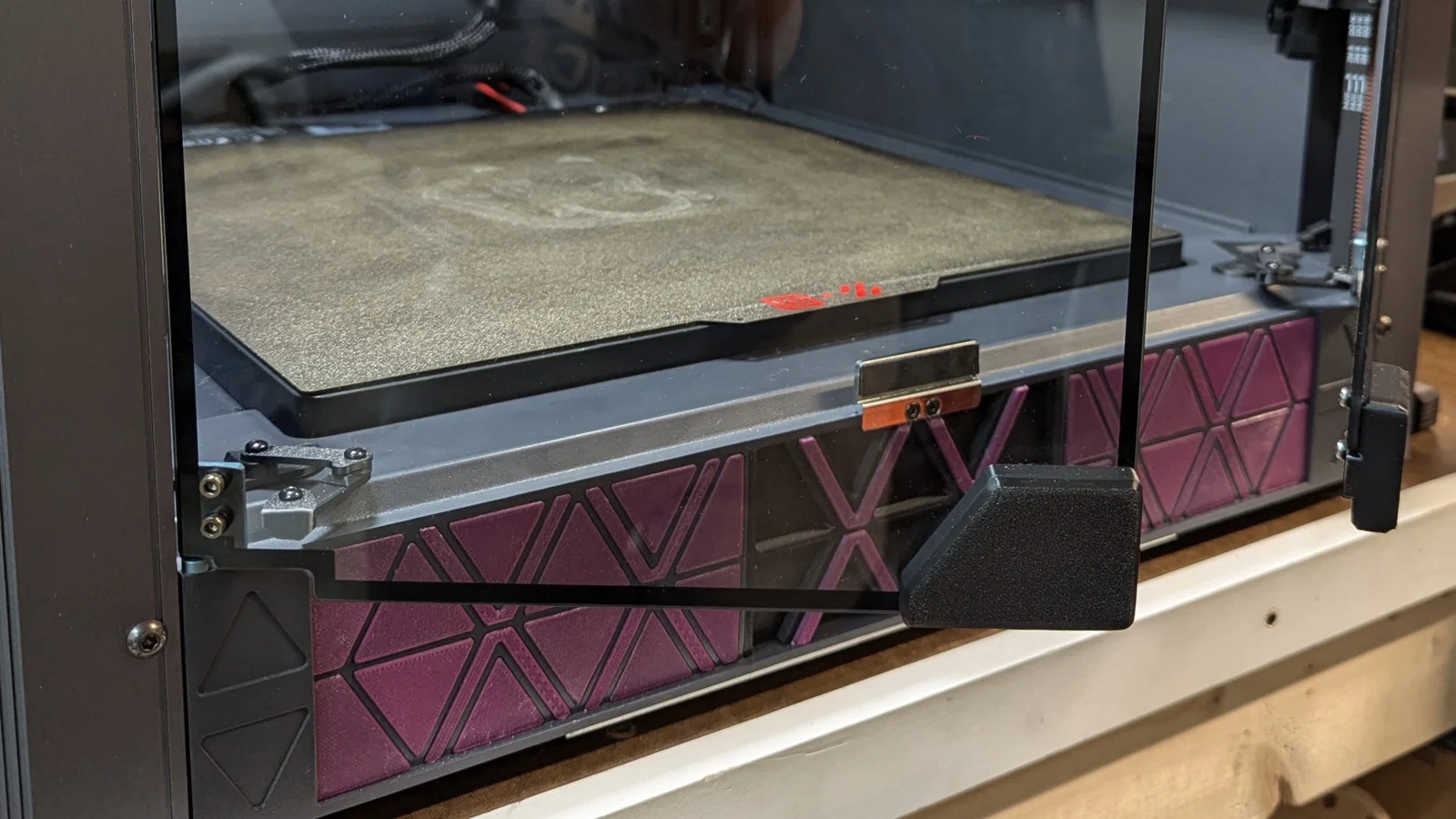

Mình đang tìm một giải pháp giữ cửa kiểu “bán cố định” cho SV08: gắn sẵn đó luôn nhưng khi cần bảo trì linh kiện thì vẫn tháo ra nhanh gọn. Cái door prop này có thể giữ cửa hé mở để in PLA, hoặc đẩy qua điểm cân bằng (over center) để giữ cửa mở hết cỡ cho dễ thao tác bên trong máy in. Mình thiết kế cho enclosure OEM, nhưng cũng có thể dùng được hoặc chỉnh sửa để hợp với enclosure DIY.

Nên in ABS/ASA vì khi đóng cửa thì nó nằm trong enclosure; PETG chắc cũng ổn, nhưng mình không khuyến nghị PLA.

Materials:

• M3 x 6 Button Head Cap Screws - x3
• M3 x 4 Heat Set Inserts - x3
• 6 x 2 mm neodymium magnets - x2
• Băng keo 2 mặt (3M VHB hoặc tương đương) hoặc keo dán tùy chọn
• Keo CA/Super glue

Print Settings:

• .16 hoặc nhỏ hơn layer height
• 4 walls / 5 lớp top & bottom
• 25% infill trở lên

Instructions:

1. In tất cả các part; file STL đã được xoay sẵn để in. Có thể cần brim và/hoặc keo dính bàn in, nhưng không cần support.
2. Lắp heat set inserts vào phần base và arm thứ 2 từ phía dưới lên.
3. Ép nam châm vào các peg; tùy dung sai bản in, có thể cần keo CA để giữ chắc.
4. Dán một mặt băng VHB vào door pivot rồi cắt gọn.
5. Lắp ráp các phần bằng vít M3x6, và kiểm tra mọi khớp xoay trơn. Có chút ma sát ở phần detente là bình thường, nhưng kẹt/bó hoặc bị vặn lệch thì không ổn.
6. Ép các peg vào base; có thể cần nhỏ một giọt keo CA ở phần flange để giữ peg cố định.
7. Lau sạch phần keo tràn và/hoặc chờ keo khô/đóng rắn hoàn toàn trước khi lắp lên máy.
8. Ép các peg vào các lỗ trên đế máy in; nên khít vừa, và sẽ được hỗ trợ bởi lực hút nam châm kéo về phía các vít khung.

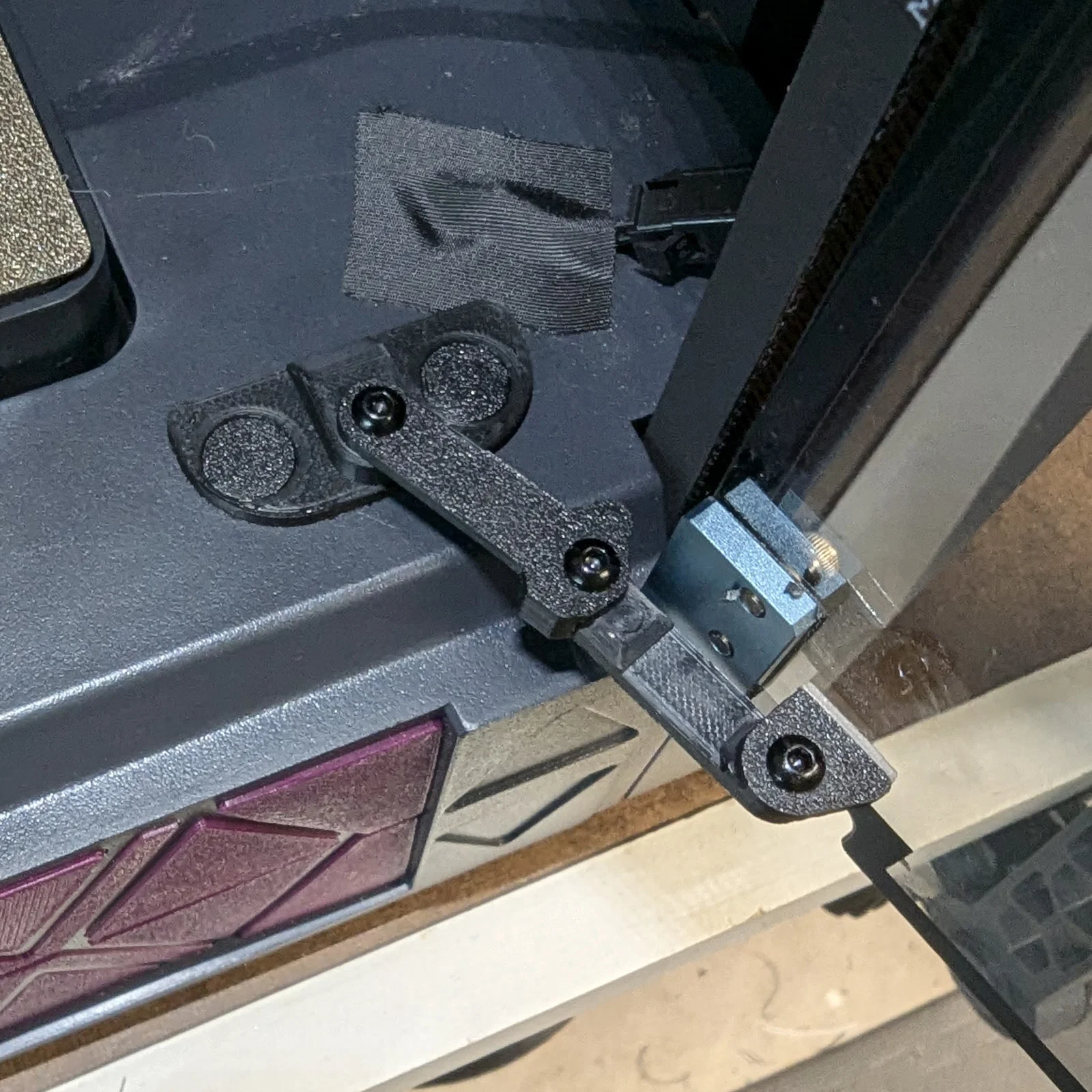

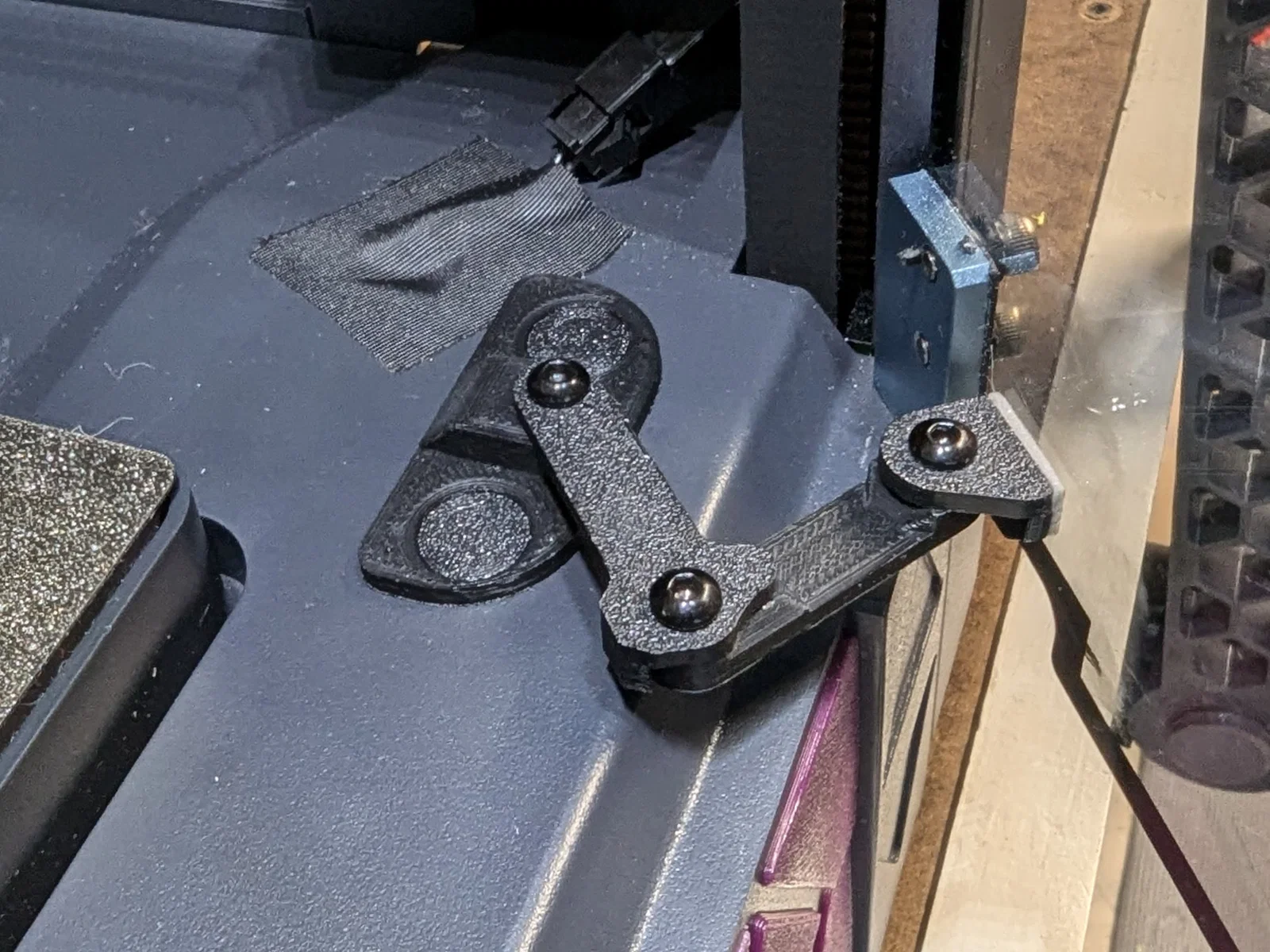

9. Mở các khớp tới vị trí over center và canh theo cửa ở trạng thái mở hoàn toàn; đoạn arm thứ 2 nên gần như song song với bản lề dưới. Làm từ từ bước này để đảm bảo arm xoay tự do.
10. Dán door pivot lên kính là xong!

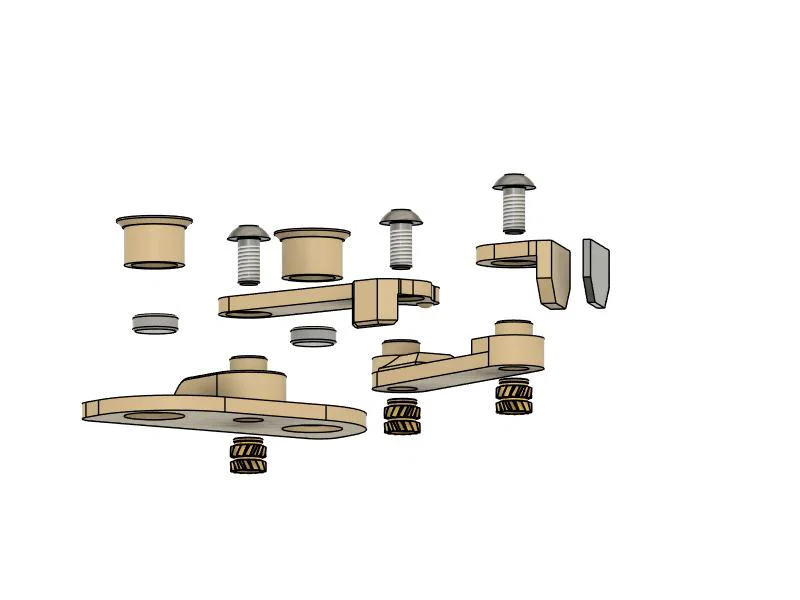

Lắp ráp khá đơn giản, nhưng trong phần ảnh có sơ đồ nổ (exploded parts diagram) để tham khảo.
