Gá SSR Heater Buồng Chống Lỗi (Fail-safe) cho Qidi Plus 4

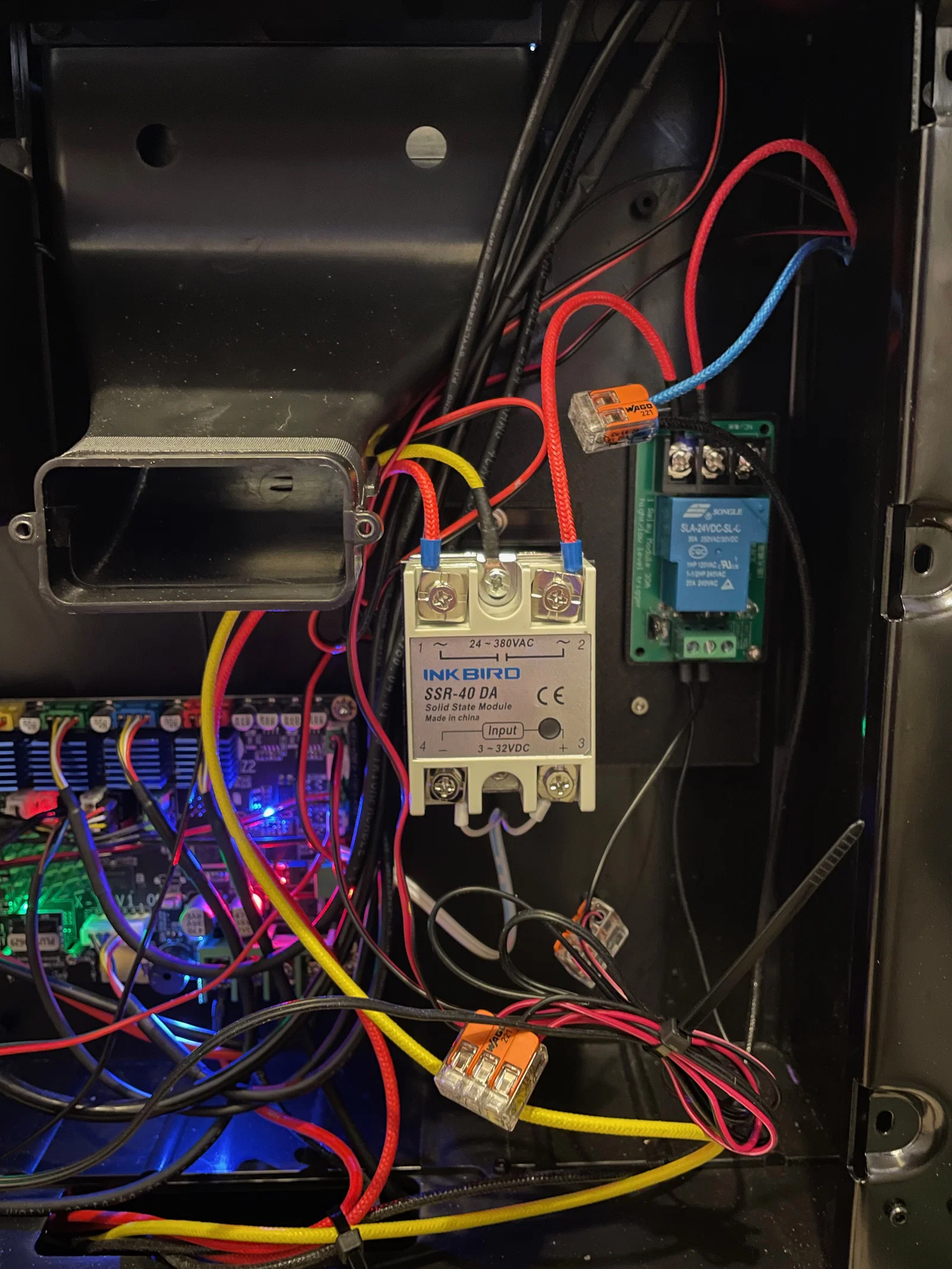

Dự án này giúp tăng độ an toàn và độ tin cậy cho heater buồng (chamber heater) của Qidi Plus4 bằng cách nâng cấp các linh kiện quan trọng và thêm nhiều lớp bảo vệ. Các chỉnh sửa gồm: thay Solid State Relay (SSR) zin 5A bằng SSR 40A tải cao hơn, bổ sung một relay failsafe phụ, và thêm thermal switch để bảo vệ quá nhiệt.

SSR 5A ban đầu về mặt kỹ thuật vẫn đủ để điều khiển heater 600W, nhưng chỉ đúng trong điều kiện lý tưởng. Ở lưới điện Mỹ 120V, heater sẽ kéo 5A, khiến SSR chạy sát mức tối đa, dễ phát nhiệt nhiều và có thể giảm độ bền/độ ổn định. Bản firmware update của hãng giới hạn duty cycle xuống 40% là một cách “chữa cháy” chưa thỏa đáng vì không xử lý gốc rễ vấn đề: đóng/cắt tải dòng cao mà không có đủ headroom. Để giải quyết đúng, SSR được nâng lên loại 40A, tạo thêm headroom và giảm rủi ro quá nhiệt, nhất là khi thực tế có thể có sai số/không đồng đều về định mức linh kiện.

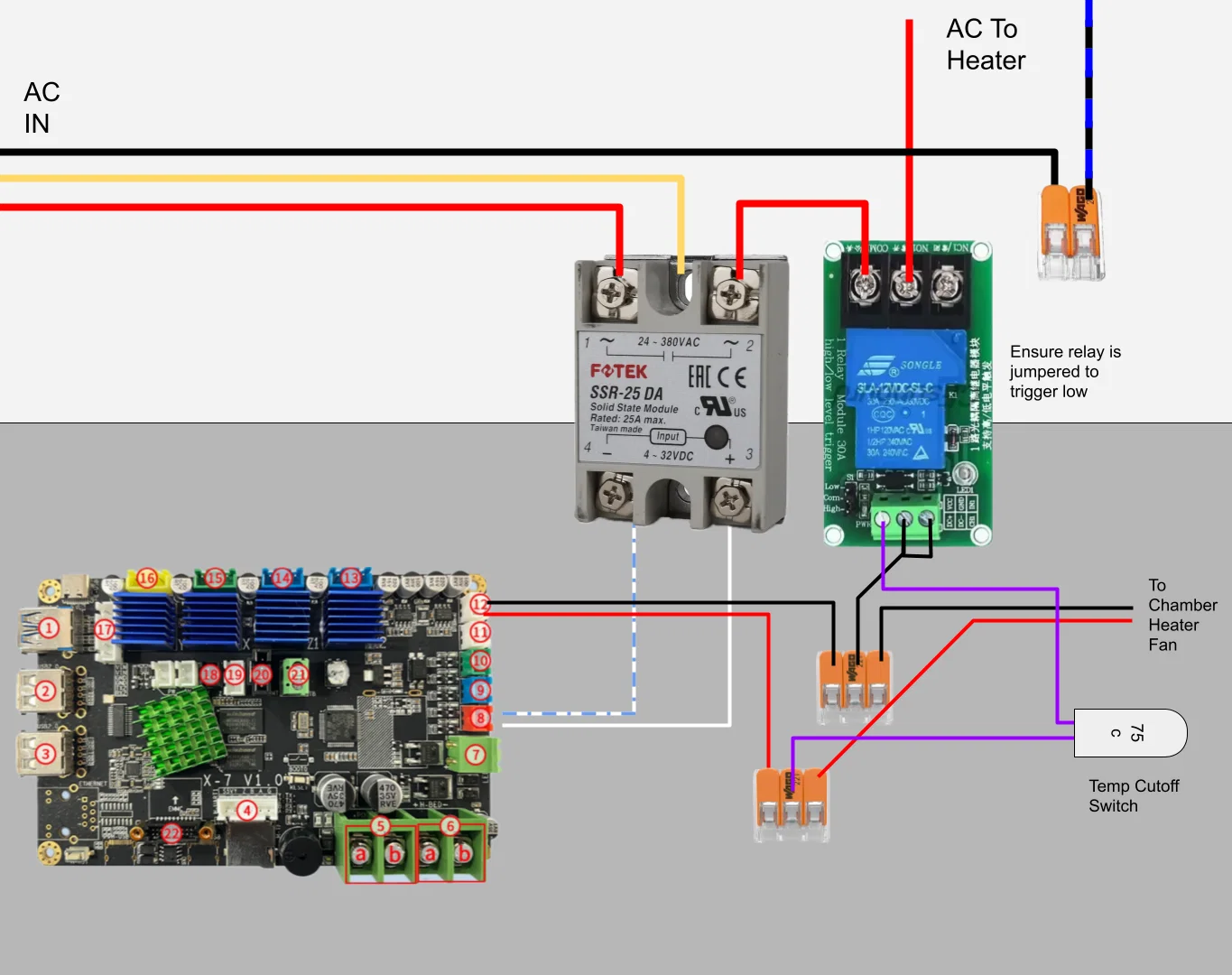

Ngoài việc nâng cấp SSR, dự án còn thêm một relay failsafe thứ cấp. Relay này được điều khiển bởi Heater Fan, đảm bảo relay chỉ đóng khi quạt đang chạy để làm mát buồng. Cấu hình này giúp heater chỉ hoạt động khi có thông gió/làm mát đúng cách, tránh tình huống heater vẫn bật trong điều kiện không an toàn, ví dụ khi quạt hoặc máy in bị tắt.

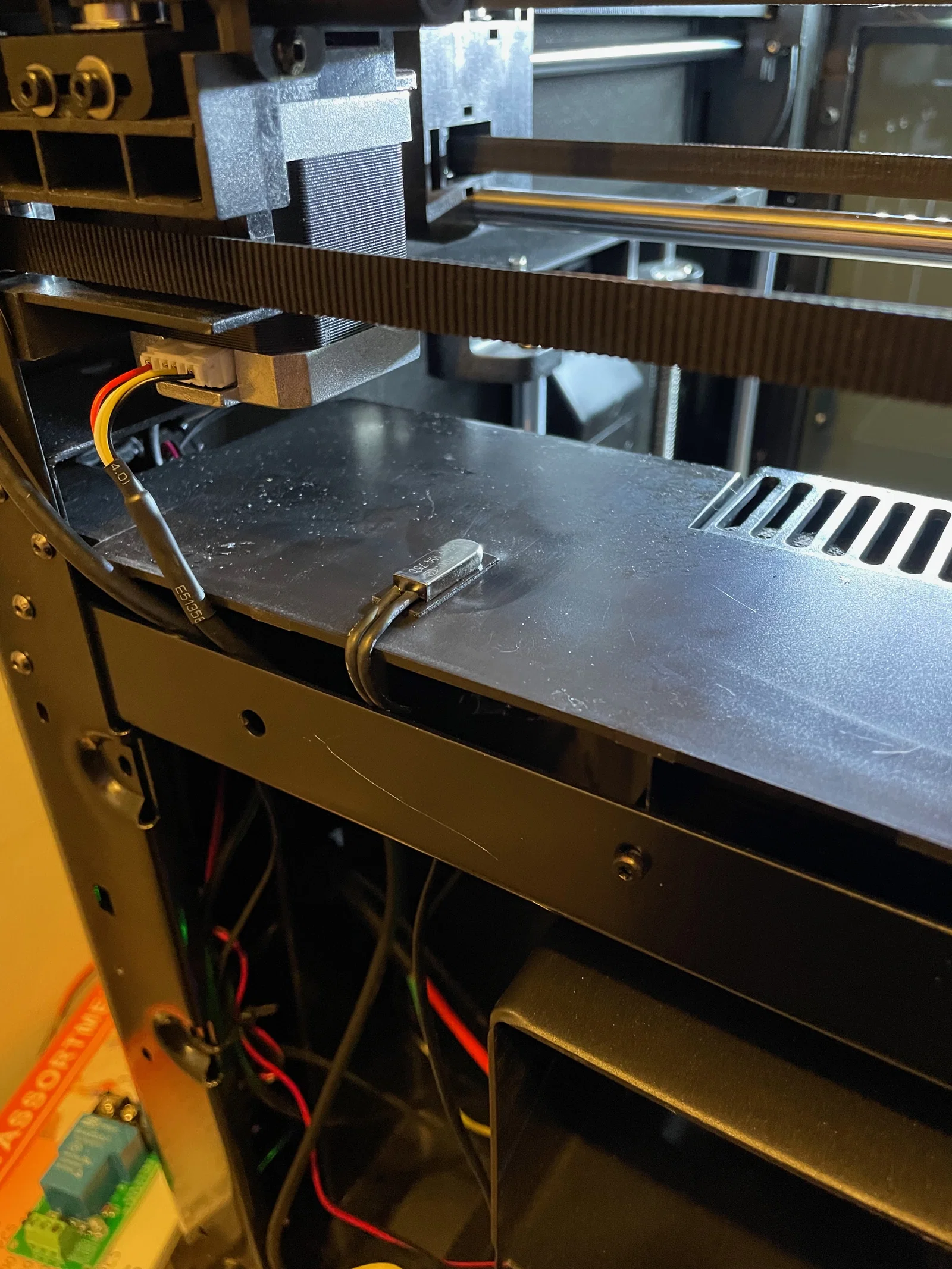

Dự án cũng có thêm thermal switch, đóng vai trò lớp bảo vệ bổ sung bằng cách ngắt nguồn cấp cho heater nếu nhiệt độ trong buồng vượt quá một ngưỡng xác định. Cái này giúp chống quá nhiệt và đảm bảo môi trường vận hành an toàn ngay cả khi các linh kiện khác gặp lỗi.

Linh kiện sử dụng:
https://www.amazon.com/dp/B0BLL9M59C
https://www.amazon.com/dp/B0CFY5CB2V

Một số phụ kiện lặt vặt chắc bạn đã có sẵn:
https://www.amazon.com/dp/B08W3QXN9B/
https://www.amazon.com/dp/B09X48S35Z/
https://www.amazon.com/dp/B095NZVRBY/

Hướng dẫn đi dây chi tiết sẽ được đăng sau, tùy theo mức độ mọi người quan tâm.
