Bộ dẫn cáp gắn mép bàn (tùy biến tham số)
Bộ dẫn cáp cho bàn với bản lề liền khối, khóa bằng 2 nam châm. Dán lên mép bàn bằng Power Strip; có 2 lỗ 8mm cho dây. Kèm file Fusion 360 và bản OpenSCAD tham số để thêm chamfer, đổi size nam châm.
Mô tả

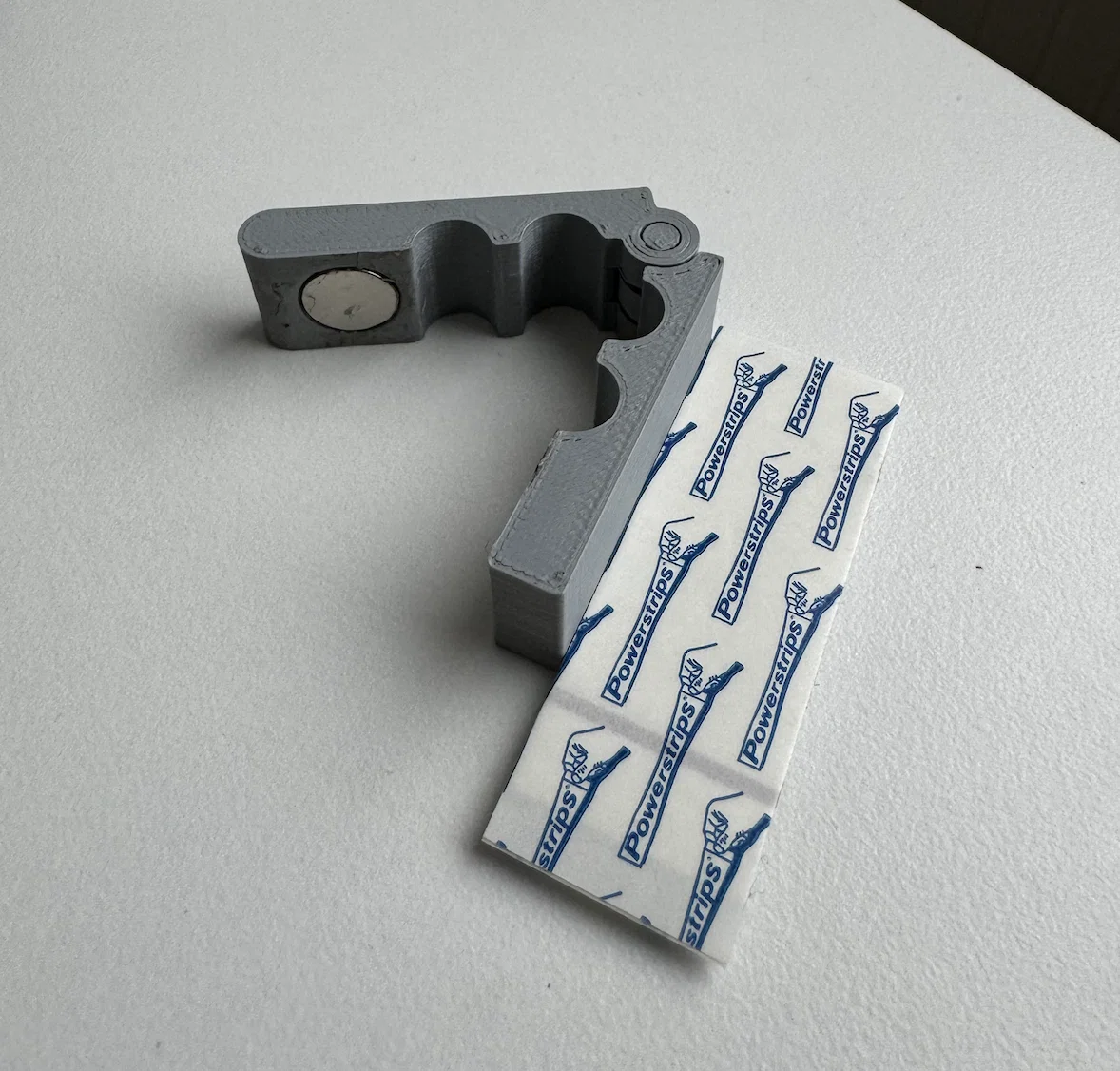

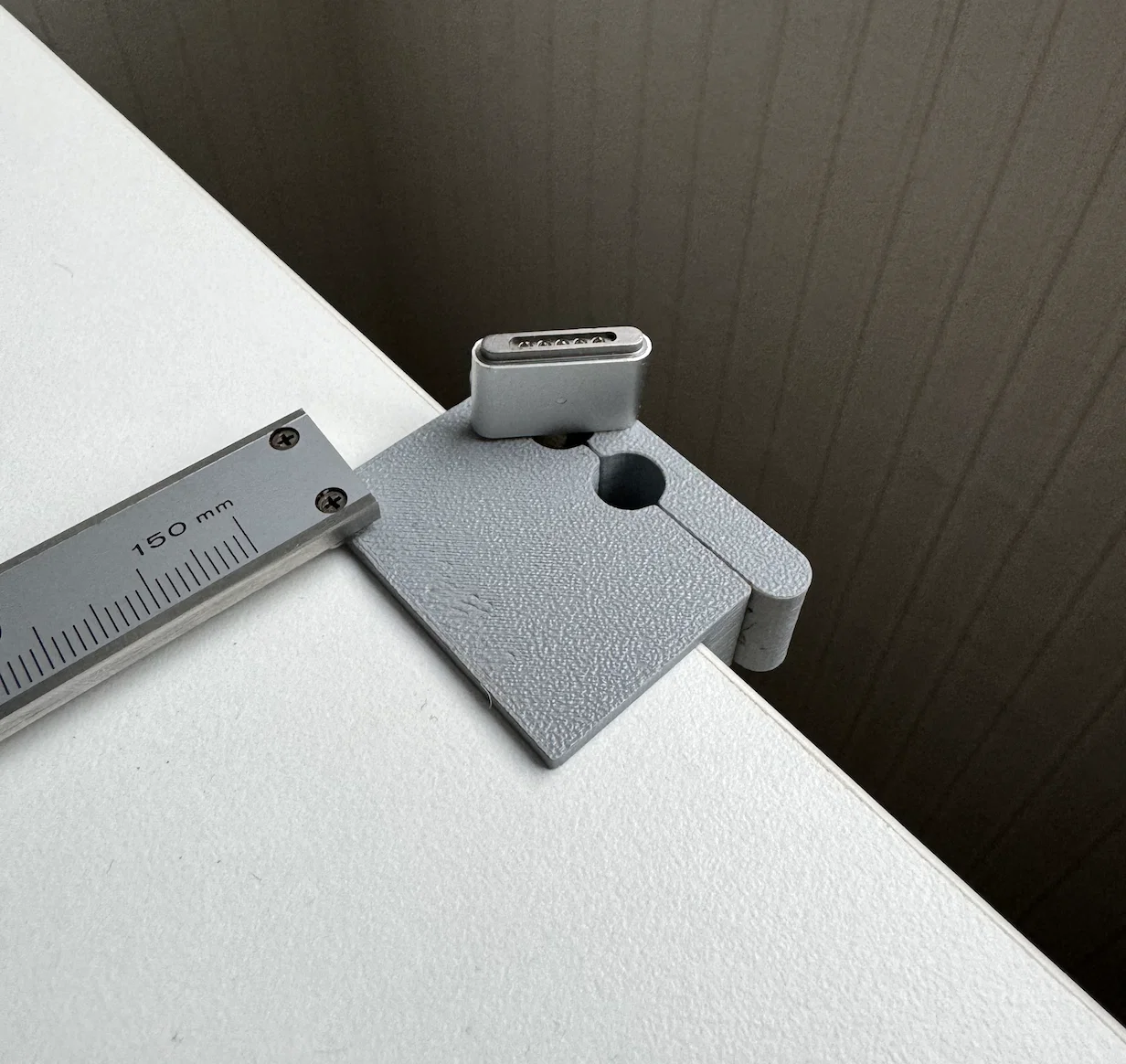

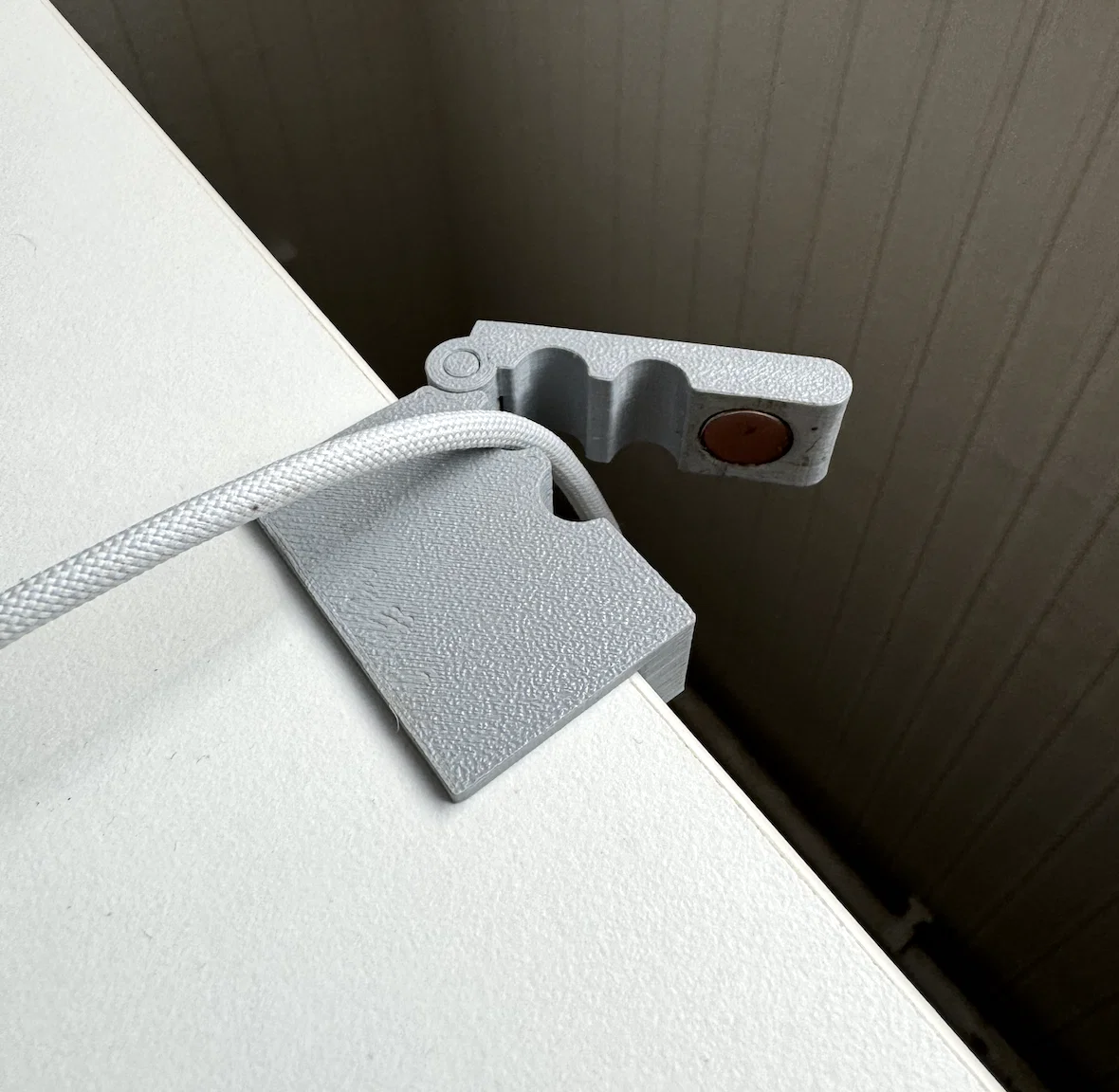

Bộ dẫn cáp gắn bàn này có bản lề liền khối (integrated hinge) và được khóa bằng 2 viên nam châm. Cụm này có thể dán lên mép bàn bằng Power Strip. Miếng keo được thiết kế nằm phía trên vì cái bàn dùng để thiết kế mẫu này có mép vát (tapered).

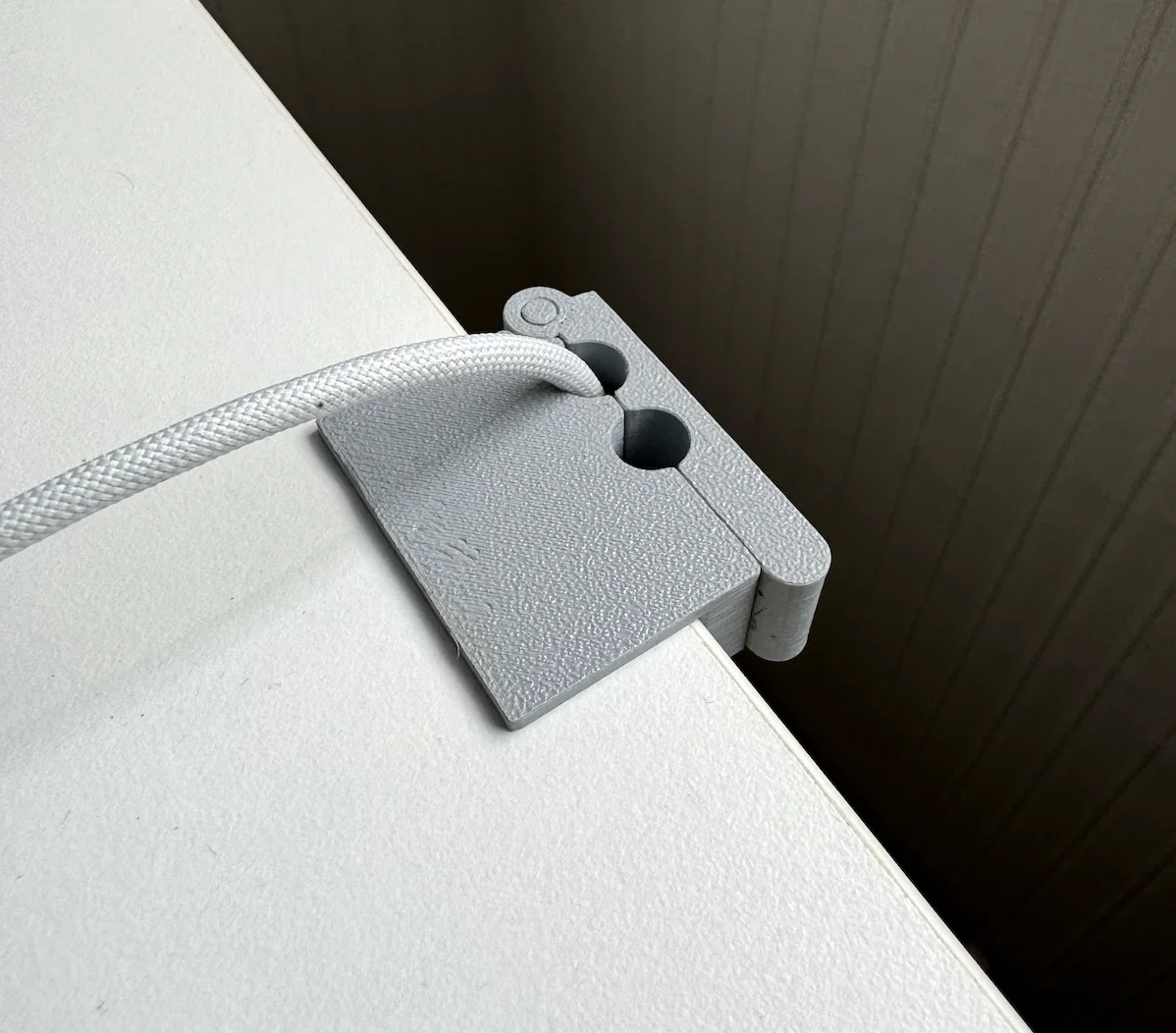

Phần guide có 2 lỗ đường kính 8mm để luồn cáp.

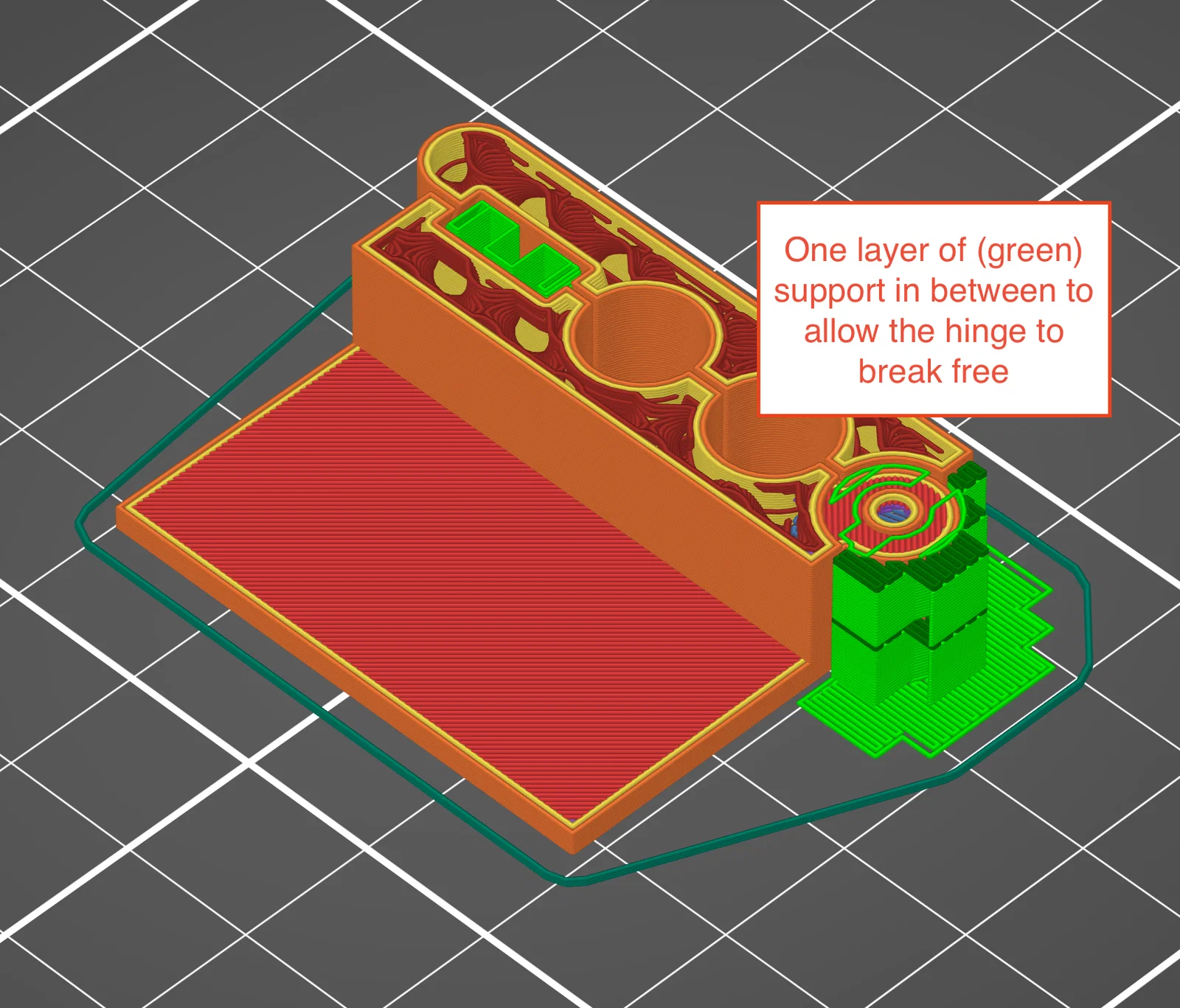

Để tách bản lề liền khối sau khi in, mình thấy cách hiệu quả là thêm 1 lớp support (xem hình) chen giữa các phần bản lề. Có thể bạn sẽ phải thử vài lần để ra thiết lập phù hợp.
Nam châm đường kính 10mm và dày 1.5mm.
Có kèm file Fusion 360 để chỉnh sửa.
Cập nhật:

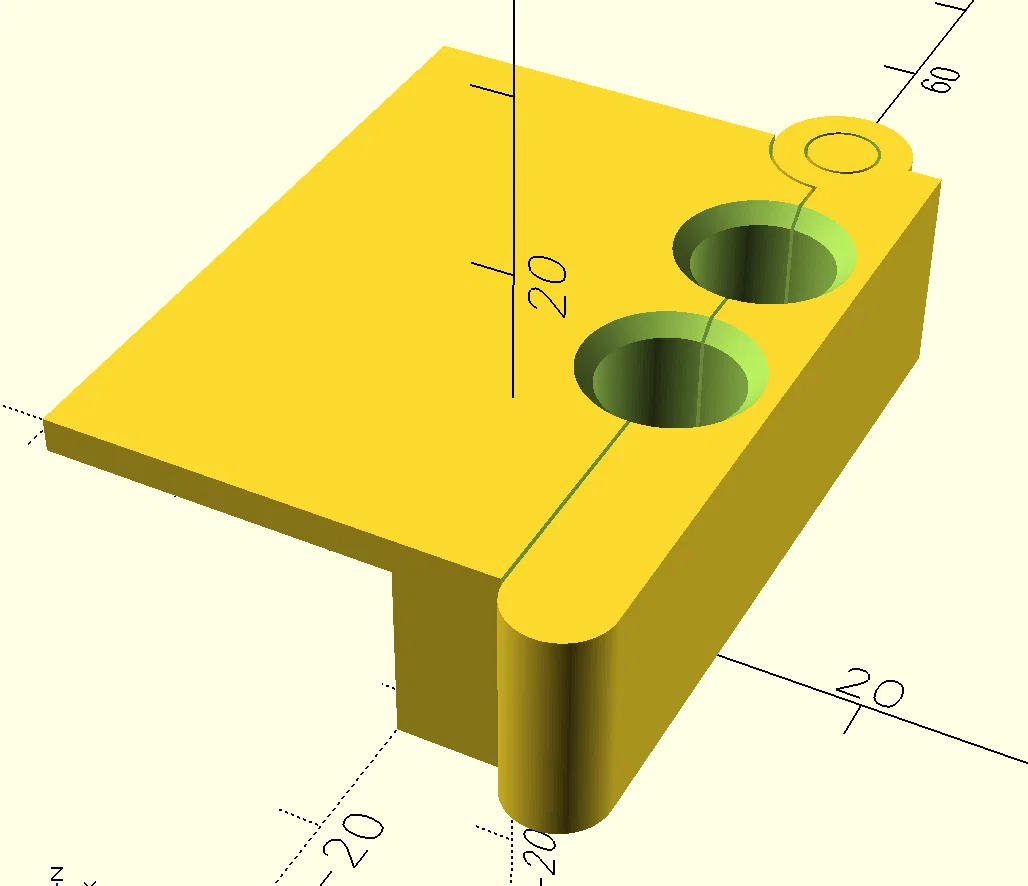

Đã thêm model OpenSCAD có tham số để thêm chamfer và thay đổi kích thước nam châm.
