Giá treo tường gậy hockey (xếp chồng) – Hockey stick wall mount

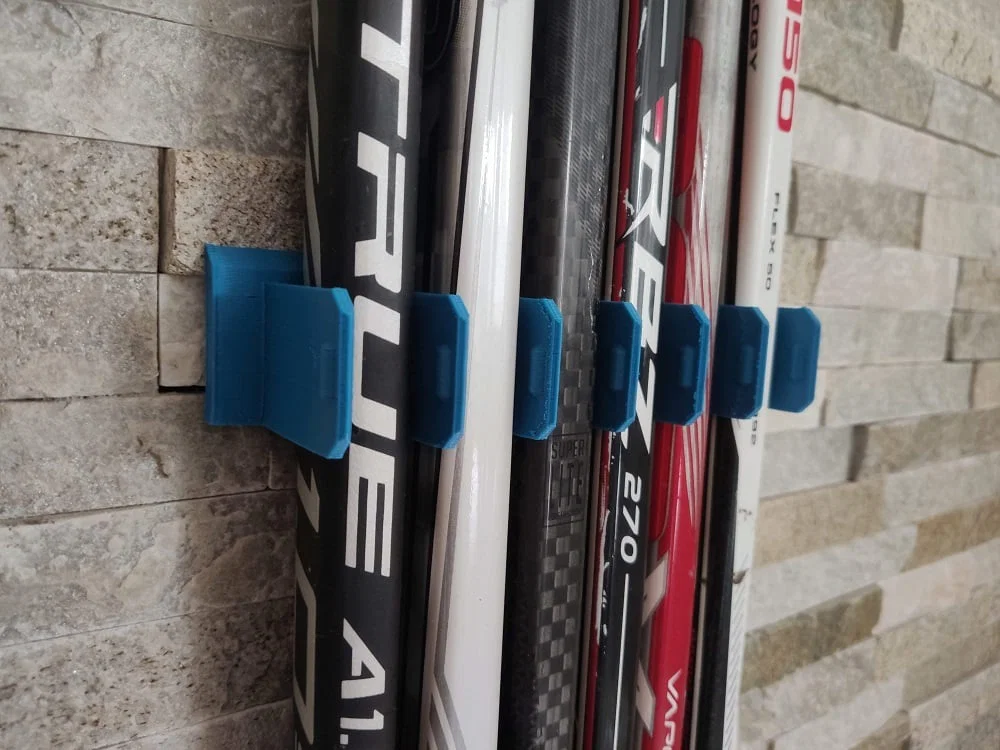

Mình đã thiết kế lại hoàn toàn mẫu ban đầu do Ricor tạo https://www.thingiverse.com/thing:4052094

Tính năng

• Có thể in theo phương đứng để đảm bảo độ bền cao hơn
• Lỗ bắt vít dạng “giọt nước” để in 3D đẹp và ổn định hơn

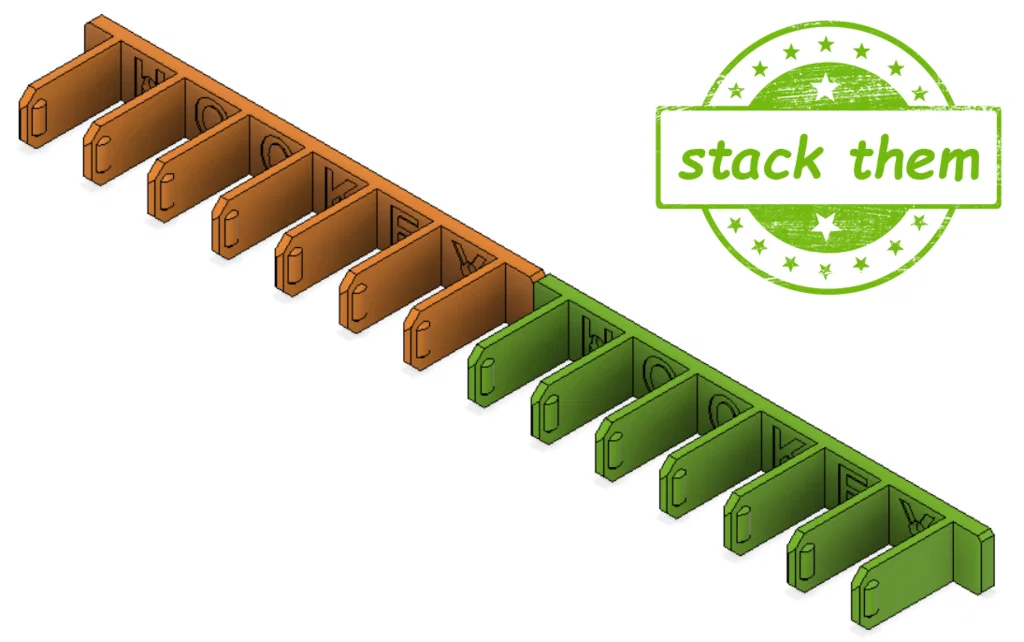

• Có thể xếp chồng nhiều cái để tăng số lượng gậy

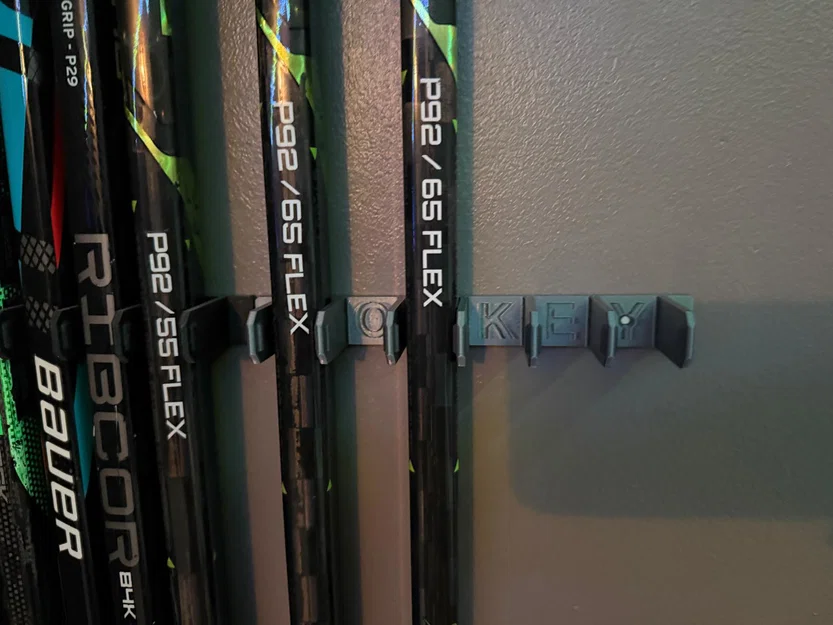

• Thiết kế theo kích thước gậy hockey senior tiêu chuẩn (khoảng hở 22mm giữa mỗi “vách ngăn gậy”)

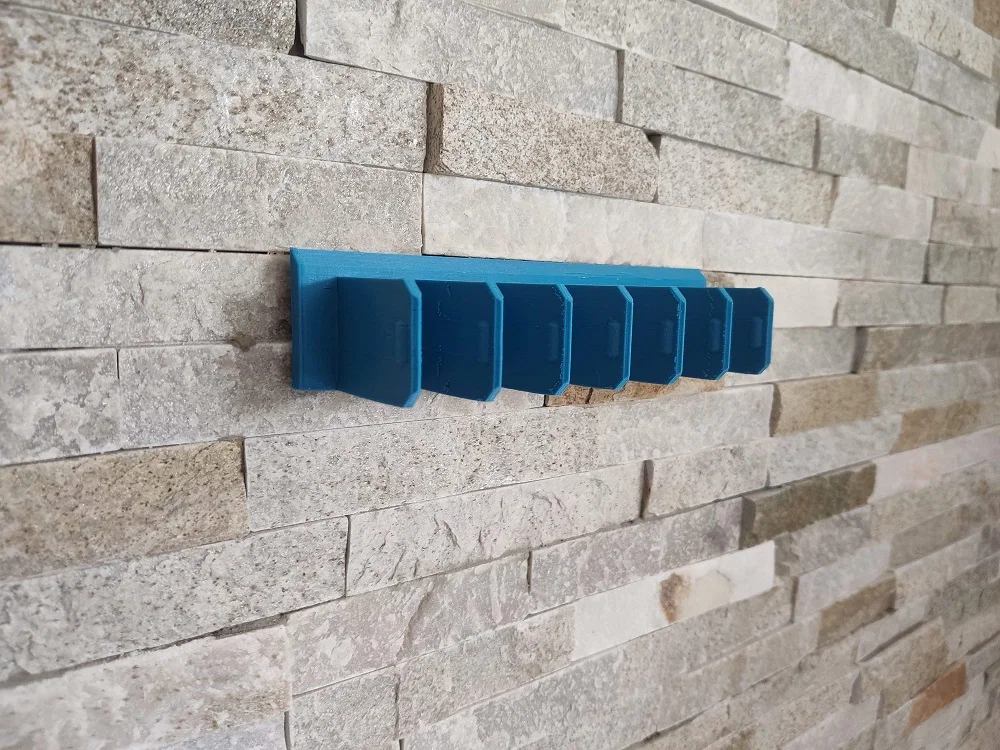

• Có thể bắt vít lên tường hoặc dùng băng keo hai mặt

Các phiên bản

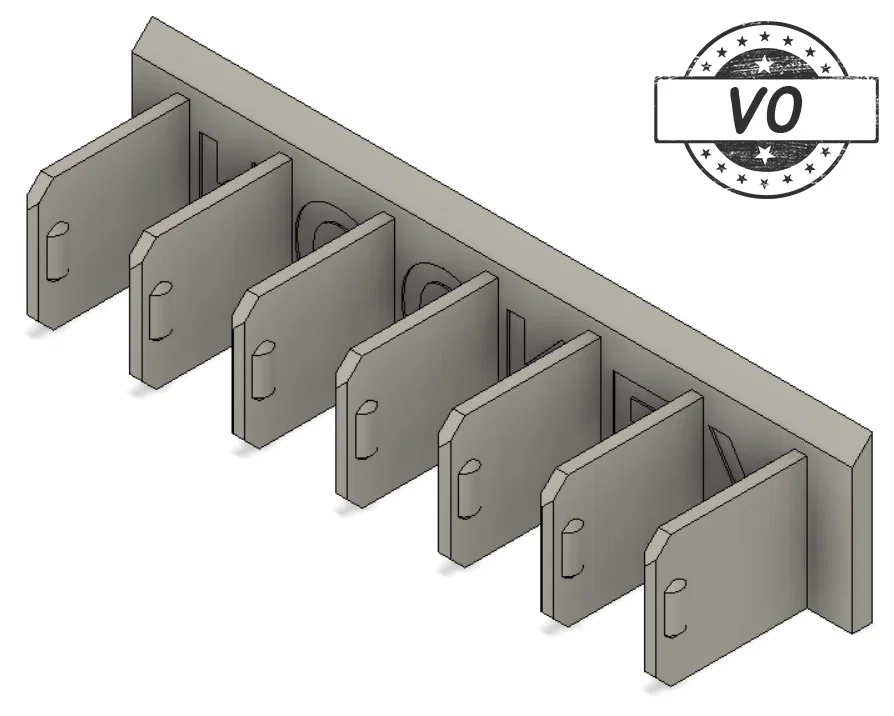

V0 : Ban đầu mình thử đùn nổi chữ trên phần vát phía trên; phiên bản này chỉ khuyến nghị nếu bạn định viết gì đó lên mặt vát (hoặc dùng máy dán nhãn).

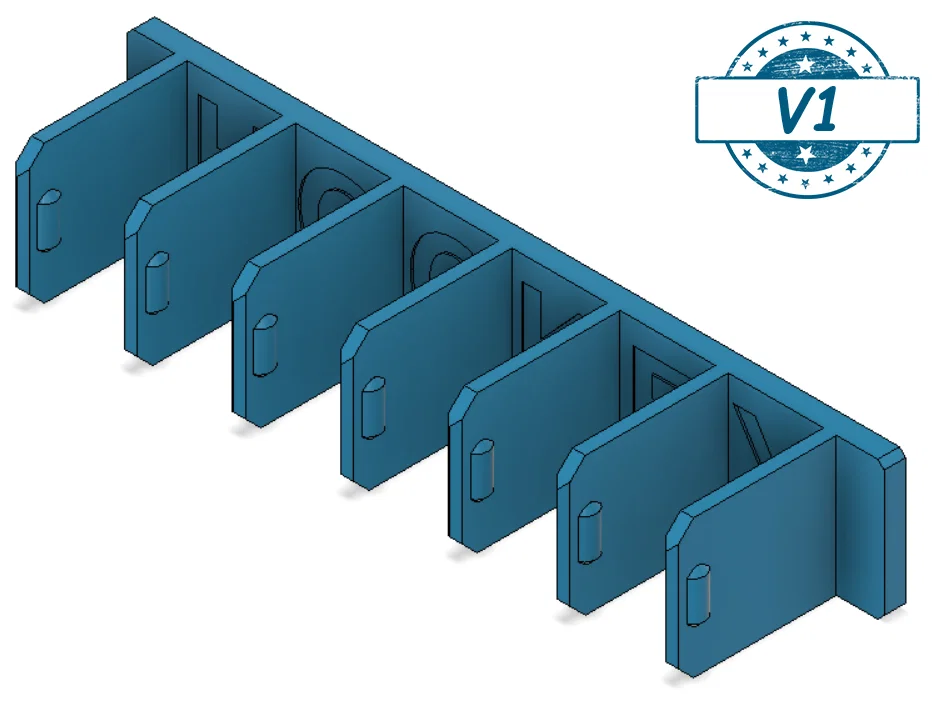

V1 : Bỏ phần vát không cần thiết (giờ cao 32mm).

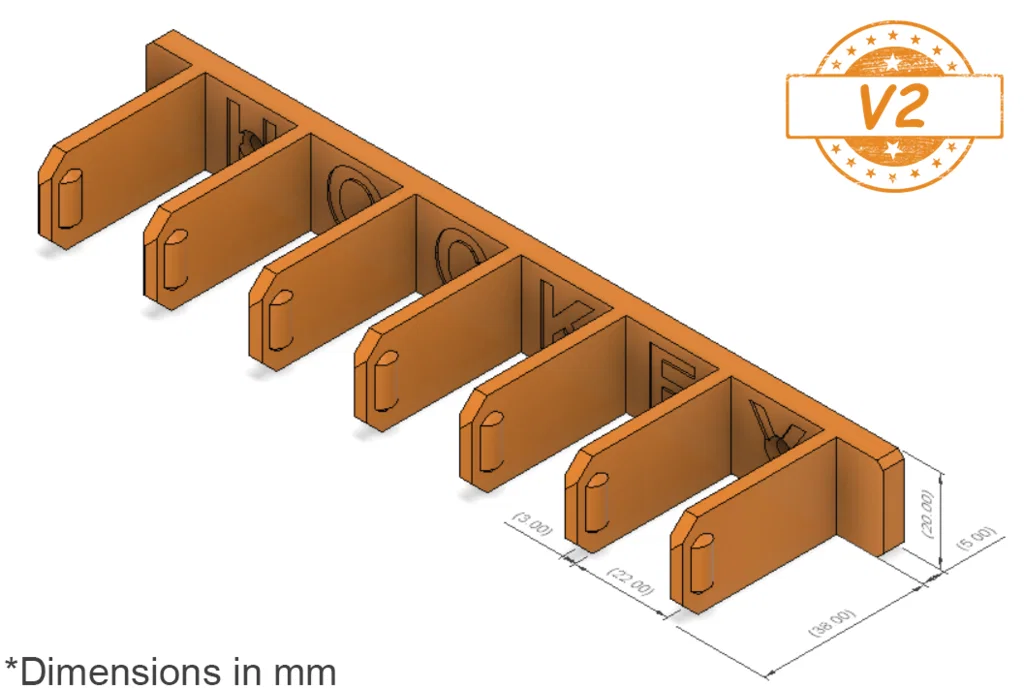

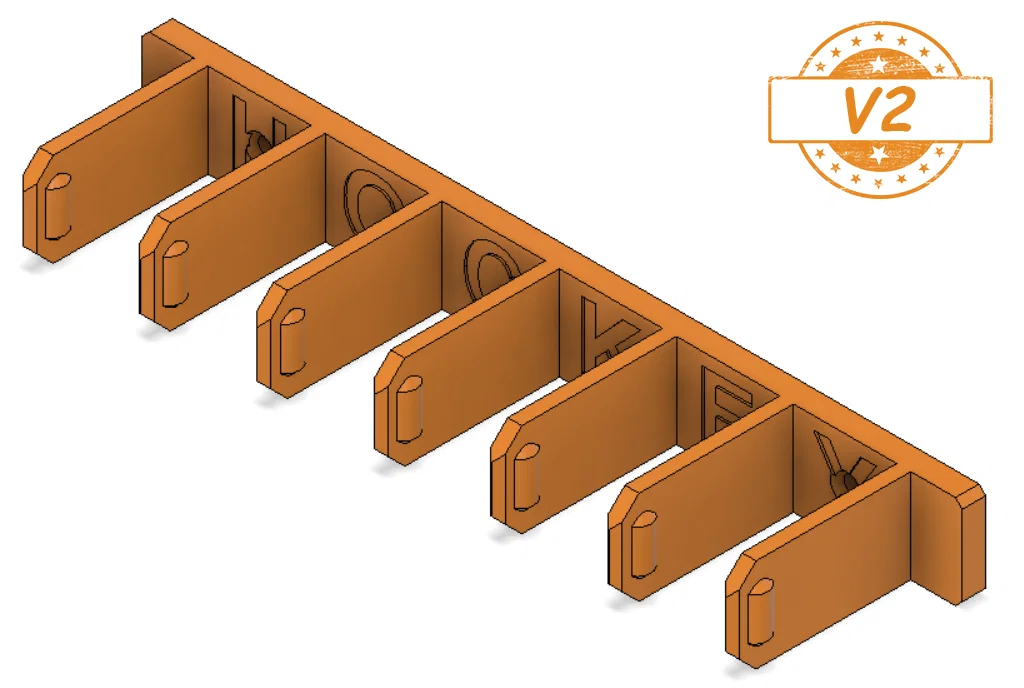

V2 : Nhỏ hơn, tiết kiệm thời gian in và filament (giờ cao 20mm).

DÙ BẢN NÀO

1. Mình khuyên dùng nozzle lớn hơn, như 0.6 mm hoặc lớn hơn nữa, để được độ bền tốt hơn
2. Thiết kế để đặt nhiều cái cạnh nhau nhằm tăng số lượng gậy

Thiết kế này không được dùng cho mục đích thương mại, xin cảm ơn.

Thiết kế này được phép sử dụng, chia sẻ (nguyên bản) và chỉnh sửa, nhưng nếu có thì vui lòng dẫn nguồn trang gốc này (và nếu bạn đăng một bản remix theo thiết kế của bạn thì quá tuyệt).

Cứ thoải mái hỏi bất cứ gì nha,

Lời chào từ Pháp!

Thông số in (Print Settings)

Máy in:

Prusa Mini+

Rafts:

Không

Supports:

Không

Độ phân giải:

0.4

Infill:

20%

Filament:

Generic PLA

Đen

Ghi chú:

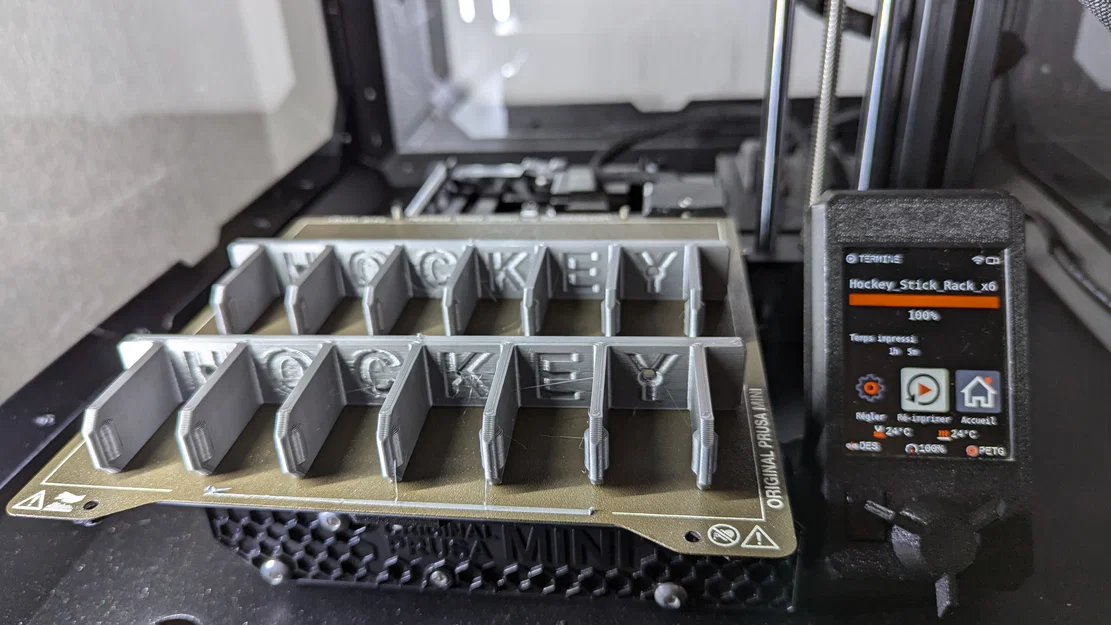

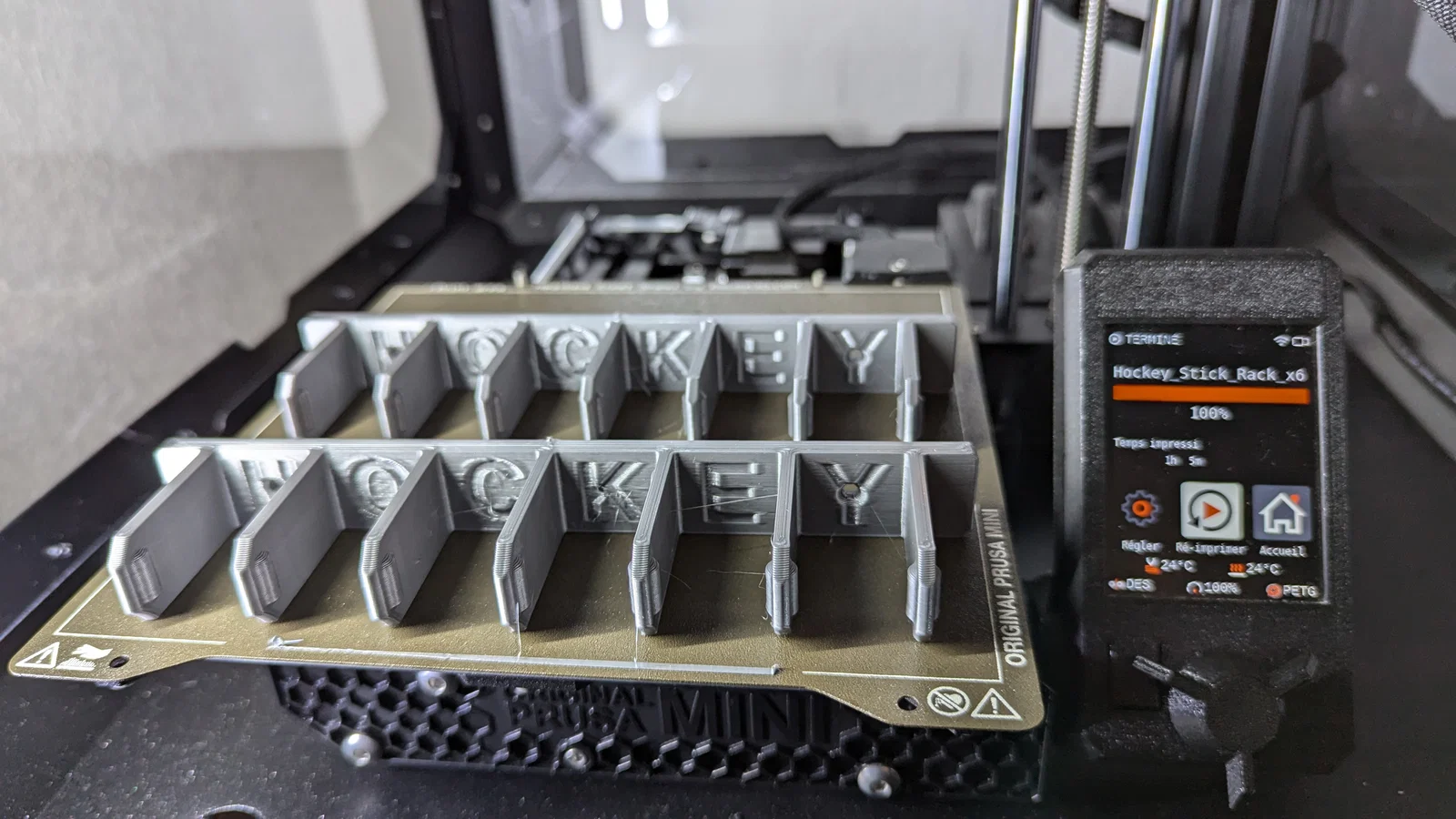

Mình dùng PLA đen loại generic, không cần support, in trên Prusa Mini+ (tùy chỉnh).

Tốc độ in 60–80 mm/s, dùng nozzle 0.5 mm và layer height 0.4 mm.

(4 perimeters, 3 top/bottom solid layers, 20% infill, extrusion width 0.5 mm)

Thời gian in khoảng 1 giờ với các thông số này.

Vẫn có thể in bằng nozzle 0.4 mm và layer height 0.3 mm bình thường, nhưng có thể bạn sẽ cần tăng số perimeters.

Mình thiết kế cái này như thế nào

Dựa trên mẫu của Ricor, mình đã thiết kế lại hoàn toàn cái rack trong Fusion 360, dùng kích thước gậy hockey theo thông số mình đo.
