Bộ Hứng Vỏ Đạn cho Ruger 10/22 (Ruger 10/22 Brass Catcher)

Đây là bộ hứng vỏ đạn (brass catcher) cho Ruger 10/22. Có 2 phiên bản: một bản móc lên Picatinny rail và một bản dán bằng velcro hoặc Command Strip. Dưới đây là hướng dẫn gắn cho cả hai mẫu.

https://imgur.com/a/10-22-brass-catcher-af0wqdr

Phiên bản Picatinny Rail:

Bản Picatinny rail lắp vừa rail tiêu chuẩn. Vì không phải lỗ lắp nào cũng có khoảng cách đều nhau, nên bộ hứng được chừa độ rơ đủ để hợp với nhiều kiểu rail khác nhau. Canh bộ hứng nằm trên đường chạy của bolt và chừa một khoảng vài mm ở phía trước để đảm bảo bolt không chạm vào khi lên viên tiếp theo. Hành trình bolt của 10/22 là 53mm nên bạn có khoảng hở 10mm mỗi bên. Cứ thử canh khoảng cách và giữ ở vị trí thấy hợp nhất.

Phần móc (hooks) được in theo hướng để tăng độ bền theo layer lines (tưởng tượng kiểu ván nhún so với một thanh LEGO dựng đứng). Dù vậy nó vẫn khá dễ gãy, nên không cần bẻ nhiều là đã gắn/tháo được khỏi rail rồi.

Phiên bản Velcro/ Command Strip:

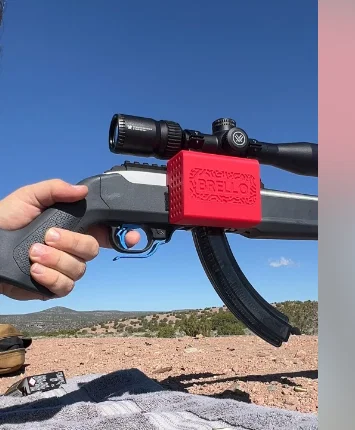

Vị trí dán bản này tuỳ bạn. Áp dụng cùng cách canh như trên và chừa khoảng trống phía sau và phía trước charge handle. Lý tưởng nhất là canh giữa theo chiều dọc để vỏ đạn có thể văng ra hết trước khi chạm vào bộ hứng. Nên cầm thử bộ hứng bằng tay rồi bắn vài viên để xem vị trí nào hợp nhất. Có kèm cả command strip và velcro strip. Khi test thì velcro để lại keo dính hơi khó vệ sinh, nên mình kèm thêm lựa chọn dễ tháo hơn. Mình thích command strip hơn vì bám chắc và ít bị xệ.

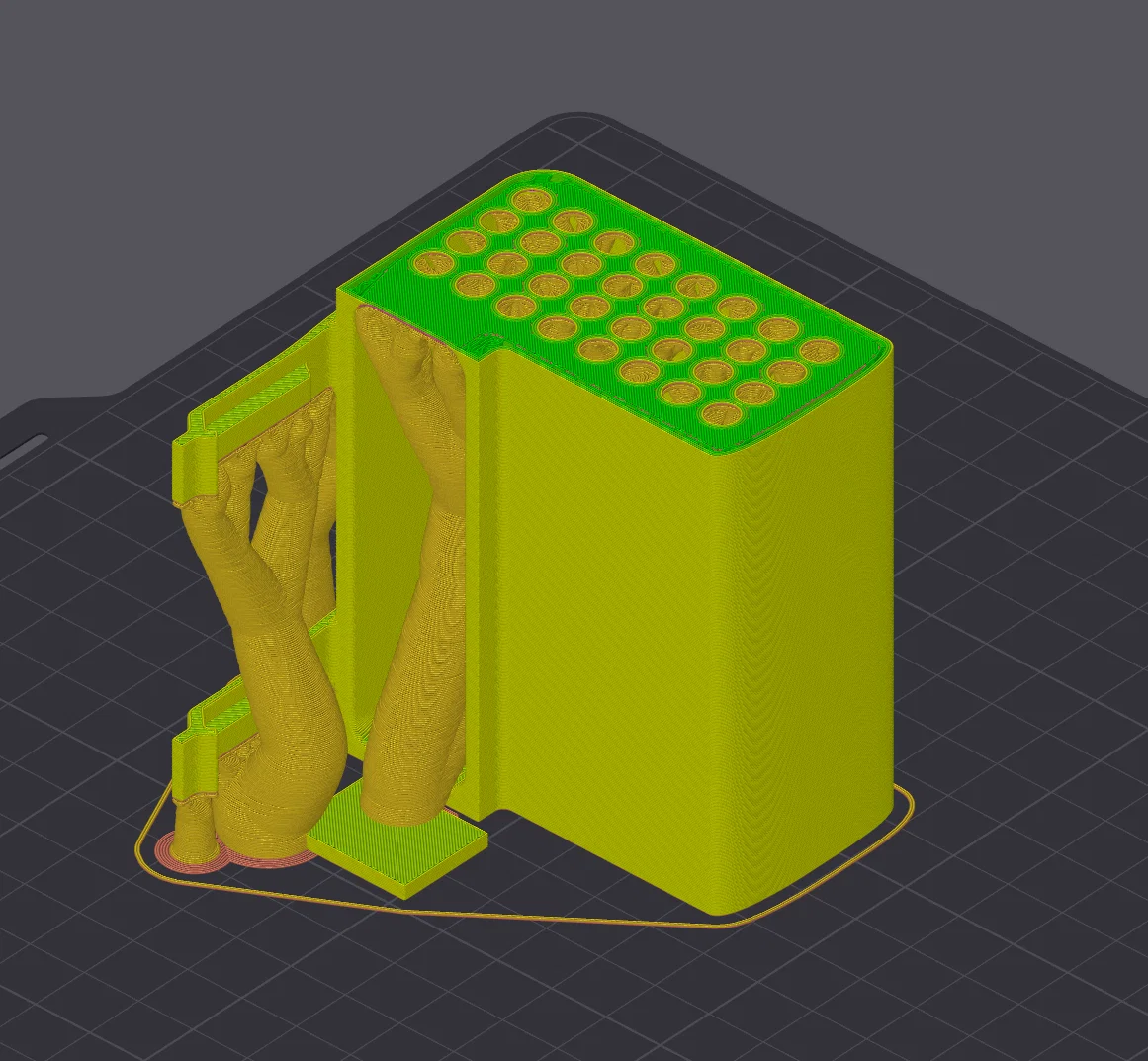

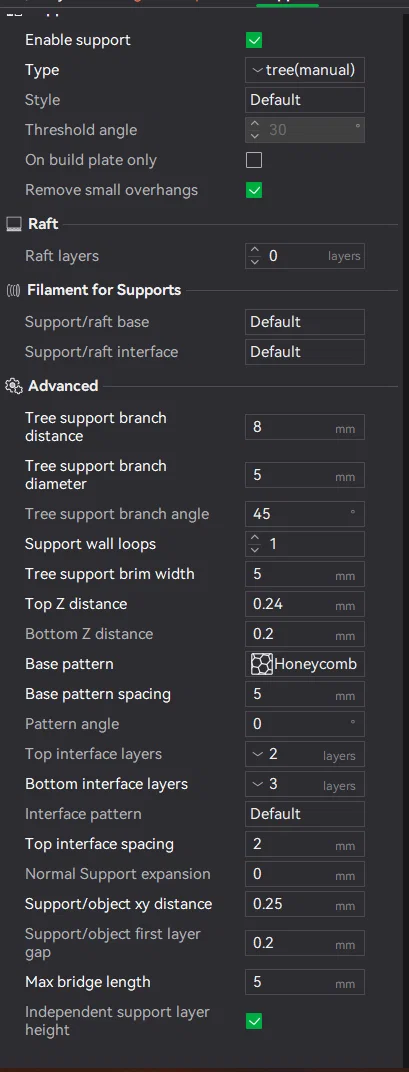

Cả hai mẫu do hình dáng nên khá khó đỡ, vì vậy dùng tree support là hợp lý nhất. Để tree supports không bị gãy do lực xoắn khi lên gần tới phía trên, mình dùng thêm một khối chữ nhật (rectangle block) cắt giao với phần support để làm chân đế chắc hơn. Cứ làm giống setting và khối support trong hình là ổn. Dùng support gap 0.24mm ở phía trên để dễ tháo. Tháo support sẽ nhanh hơn nếu cắt thành từng khúc gần phần ngọn nhánh; thường chỉ tầm một phút là xong.

In một cái cho bạn, in một cái cho bạn bè, nhưng làm ơn đừng in để bán thương mại...

Cài đặt in (Print Settings)

• Supports:

Yes

• Resolution:

0.2-0.24

• Infill:

35% gyroid

• Filament brand:

Any

• Filament color:

ur life to live

• Filament material:

PLA hoặc ABS, đạn .22 không nóng tới mức làm chảy gì đâu
