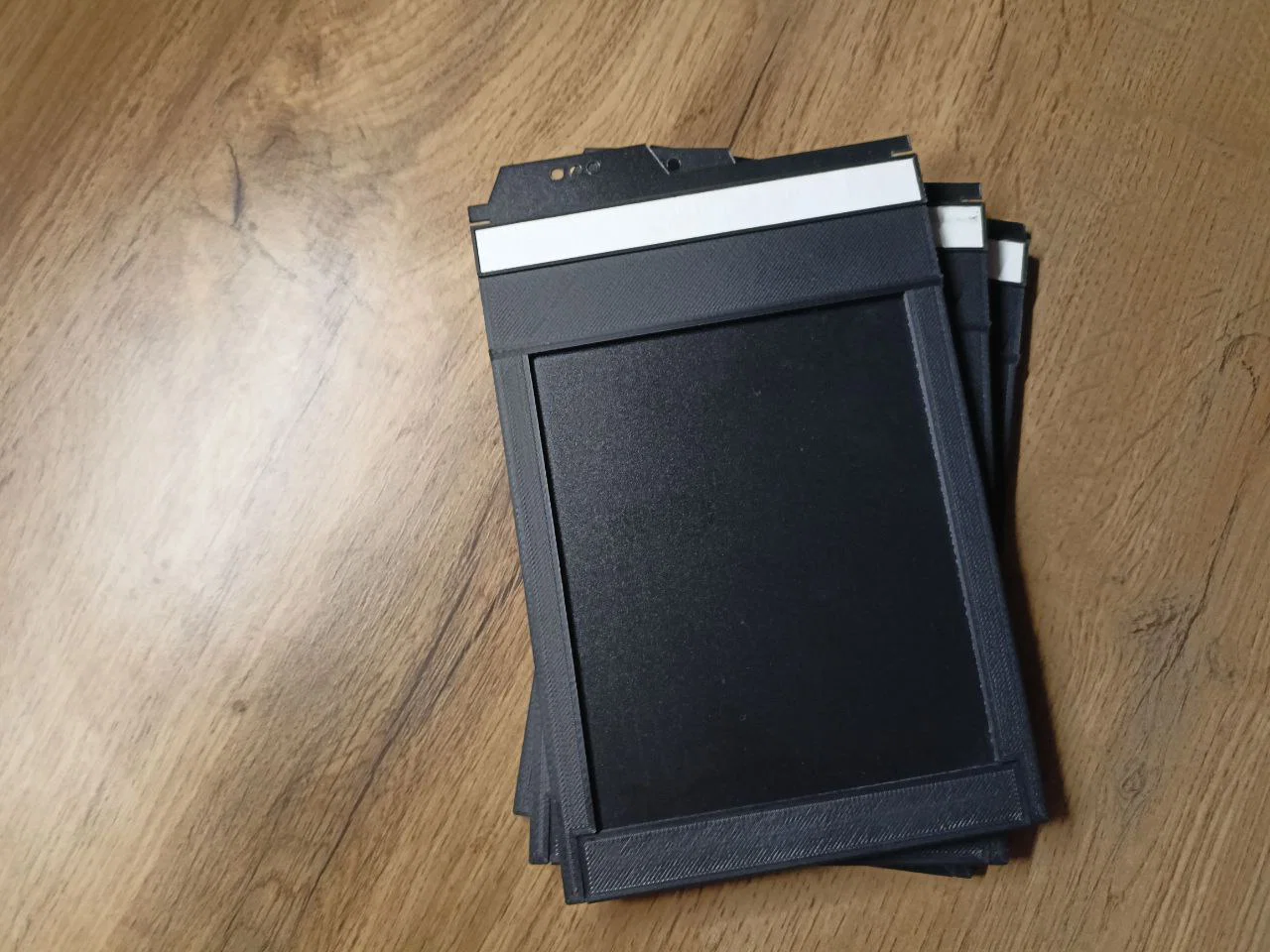

Film holder 9x12cm tiêu chuẩn V2 (9x12cm Standard sheet film holder V2)

Tổng quan

Đây là phiên bản 9x12cm của Standard film holder 4x5". Nó dùng dark slide dày 0.5mm làm từ bìa nhựa đen khổ A4. Đây sẽ là film holder chính của mình vì kích thước film X-ray hệ mét.

• Không cần supports
• Lỗ dark slide được seal bằng nhung (velvet)
• In ra, dán keo và dùng

In và cắt

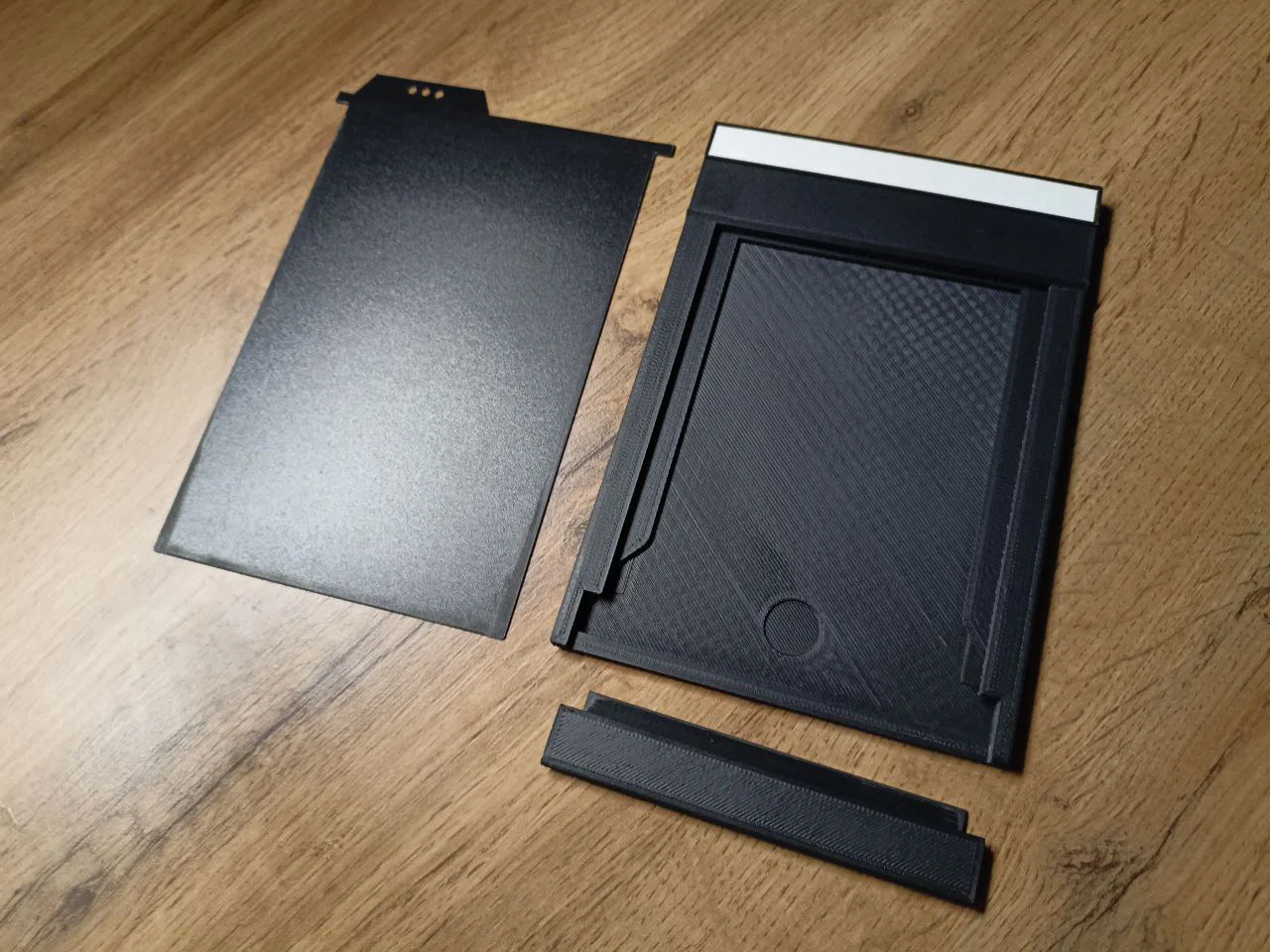

Nên dùng vật liệu bề mặt mờ: black ASA, HIPS, matte PLA. In tất cả các phần đúng như file. Nhớ tinh chỉnh flowrate và PA để bề mặt trên (top surfaces) phẳng. Nếu được thì dùng ironing đã tinh chỉnh kỹ. Cắt darkslide bằng file .svg đi kèm từ bìa nhựa A4 dày 0.5mm. Cắt thêm miếng giấy hình chữ nhật 118.5x12mm. Tốt nhất là dùng máy laser cutter/engraver nhỏ để cắt. Lấy các phần bottom, middle và top rồi dán keo lại với nhau cho thật chuẩn. Lấy cap2 và lắp vào holder. Đặt darkslide vào đúng vị trí, rồi đặt cap1 lên cap2. Đây là vị trí chính xác để dán hai phần cap lại với nhau. Dán thêm miếng giấy hình chữ nhật. Xong.

Cập nhật

23.10.2023 Thêm phần recess ở chi tiết bottom để dễ lấy film ra hơn.

15.11.2024 Phiên bản 2:
- Thêm template lasercut cho darkslide
- Tối ưu khe darkslide mỏng 0.5mm
- Film holder dài hơn, cầm nắm dễ hơn
- Thêm khe đánh dấu 118.5x12mm
