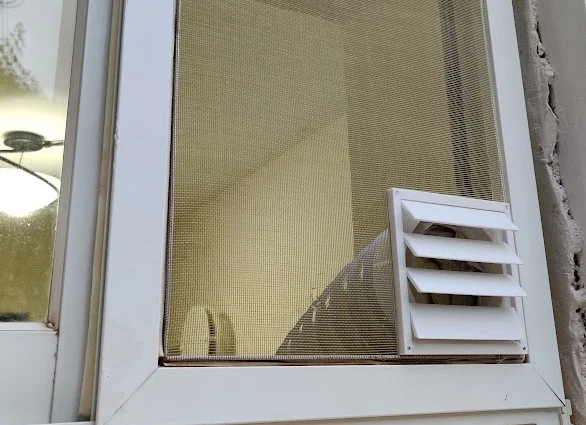

Ống thoát khí máy sấy kèm nắp tự đóng (Dryer Vent With Auto Cover)

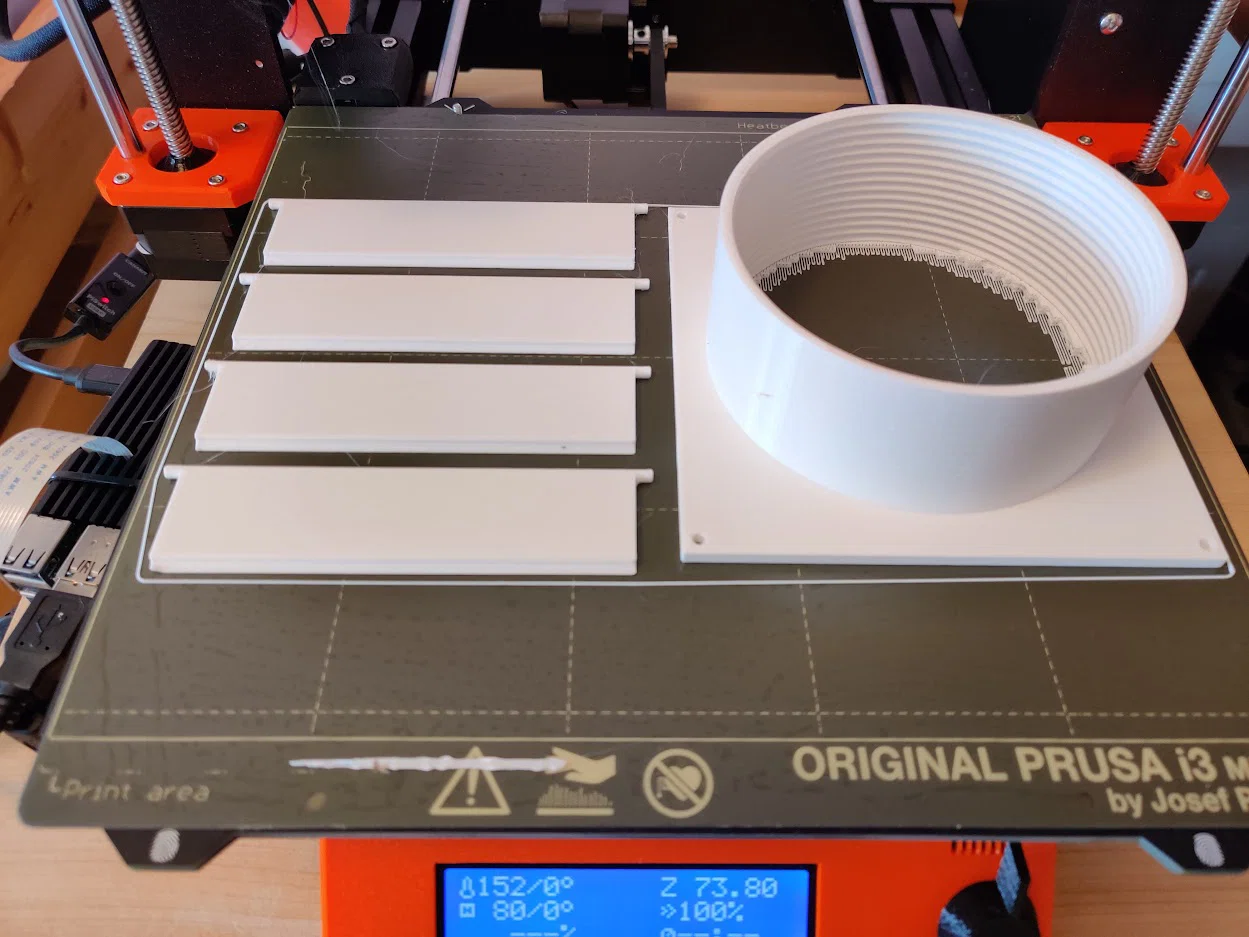

In bằng PETG.

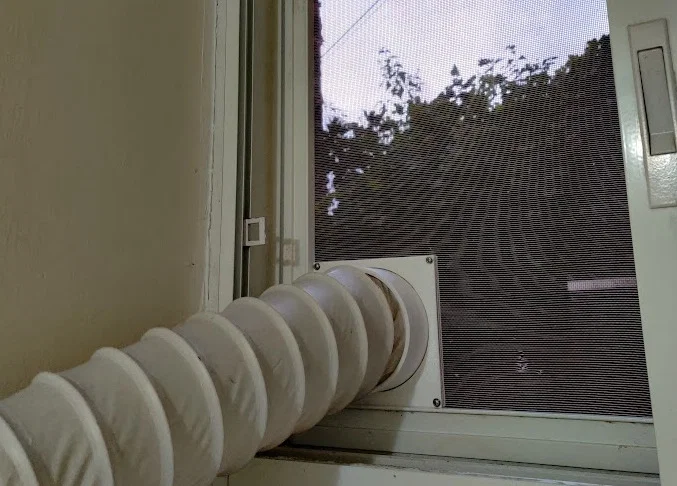

Kết nối với ống đường kính 100mm.

Phần base cần supports từ build plate. Xem phần cập nhật bên dưới.

Phần frame cũng có thể dùng supports từ build plate, nhưng dự kiến vẫn in được mà không cần.

Lắp ráp:

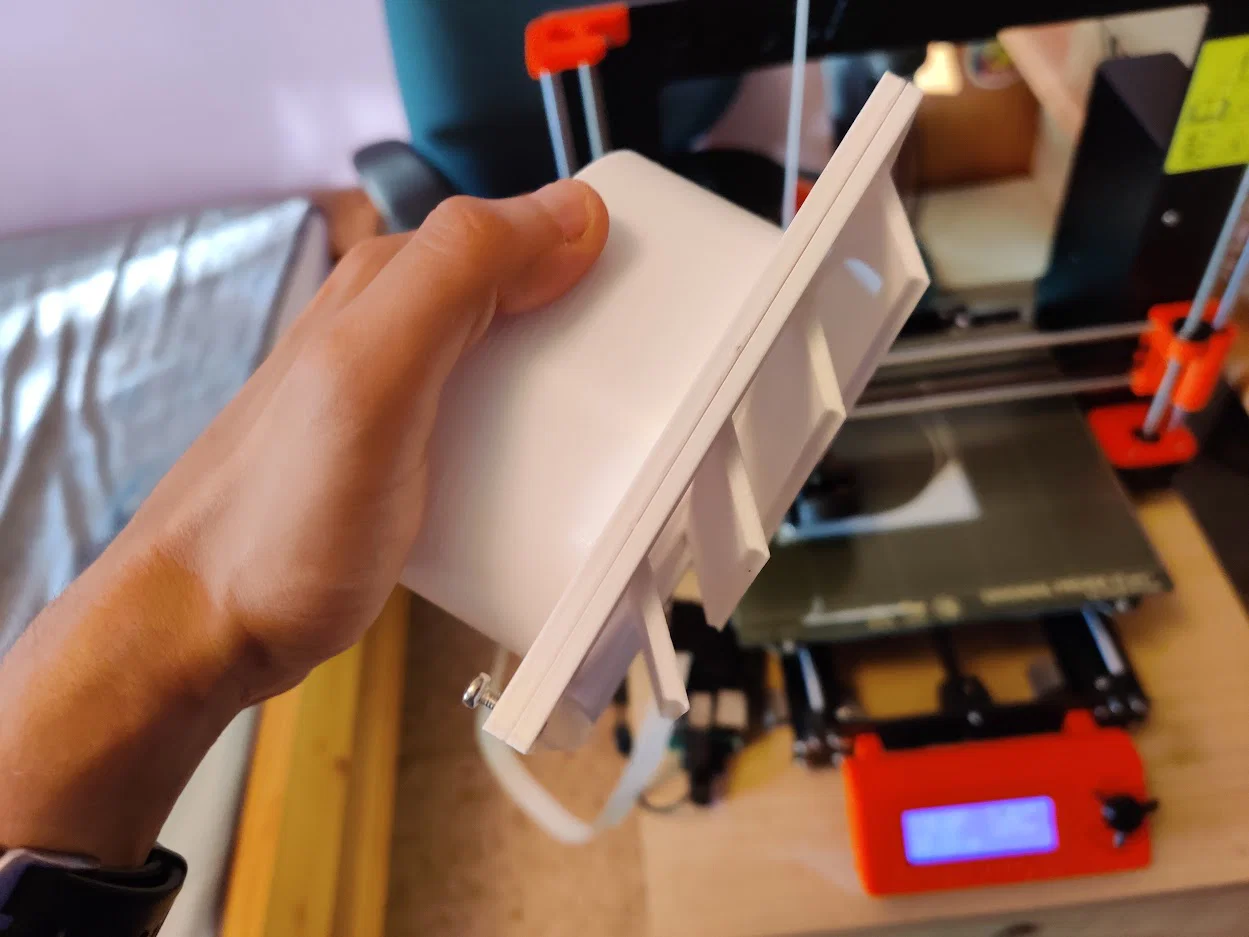

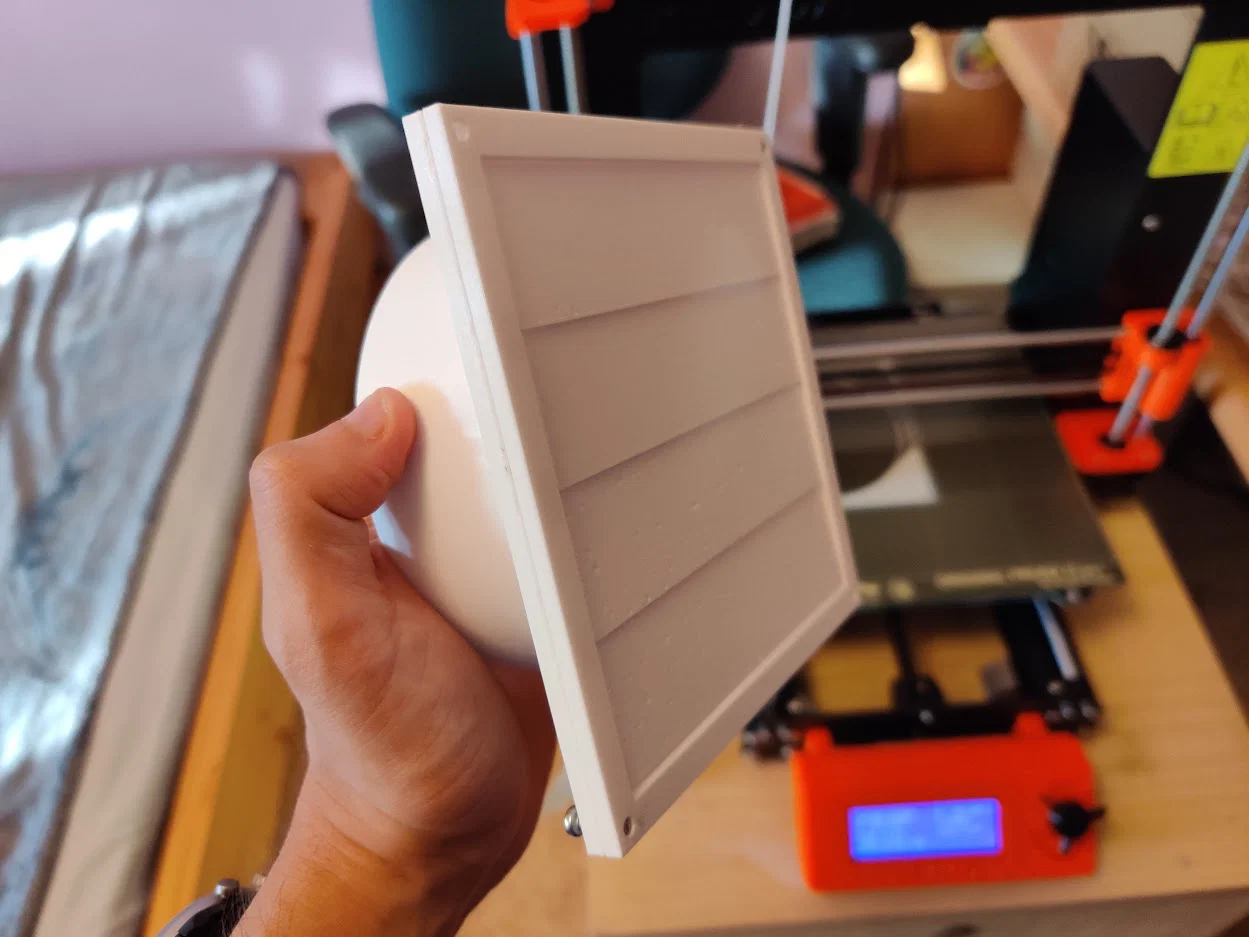

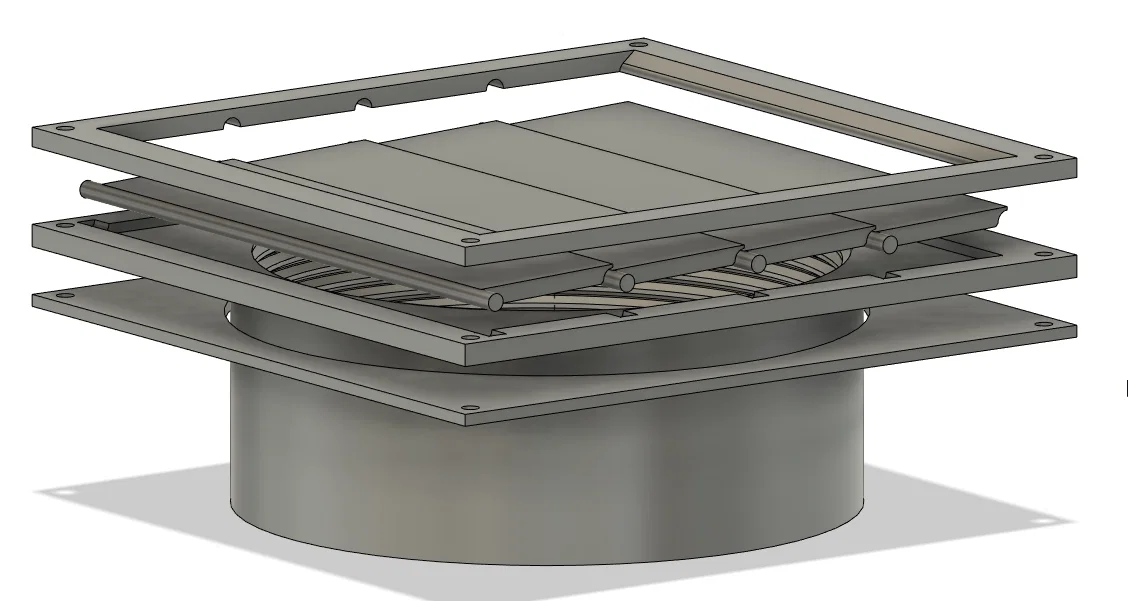

1. Đặt các flaps lên base, rồi phủ frame lên (có thể dùng một ít keo để dán nối frame với base. Vậy sẽ dễ lắp hơn).

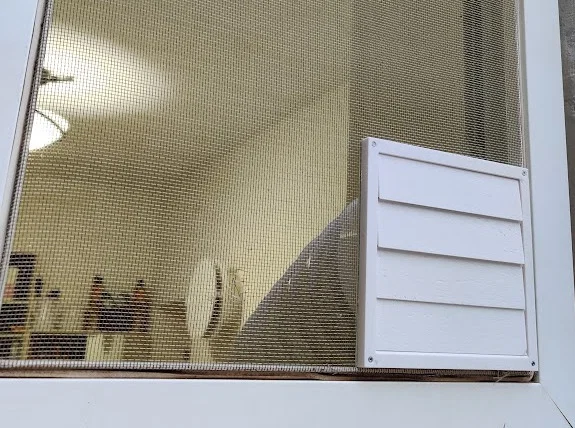

2. Đẩy ống của base xuyên qua một lỗ trên lưới cửa sổ.
3. Gắn base_connector vào base từ phía còn lại của cửa sổ.
4. Dùng 4 vít M3 để bắt chặt tất cả các phần.

Cập nhật:

Tách phần base thành 2 phần riêng sẽ tránh việc phải dùng supports cho nó.

Mình đã thêm file base_v2.stl với phần tách. Lưu ý là chưa được test.
