M3 Halftrack khác (Chassis và drive train) tỉ lệ 1/20

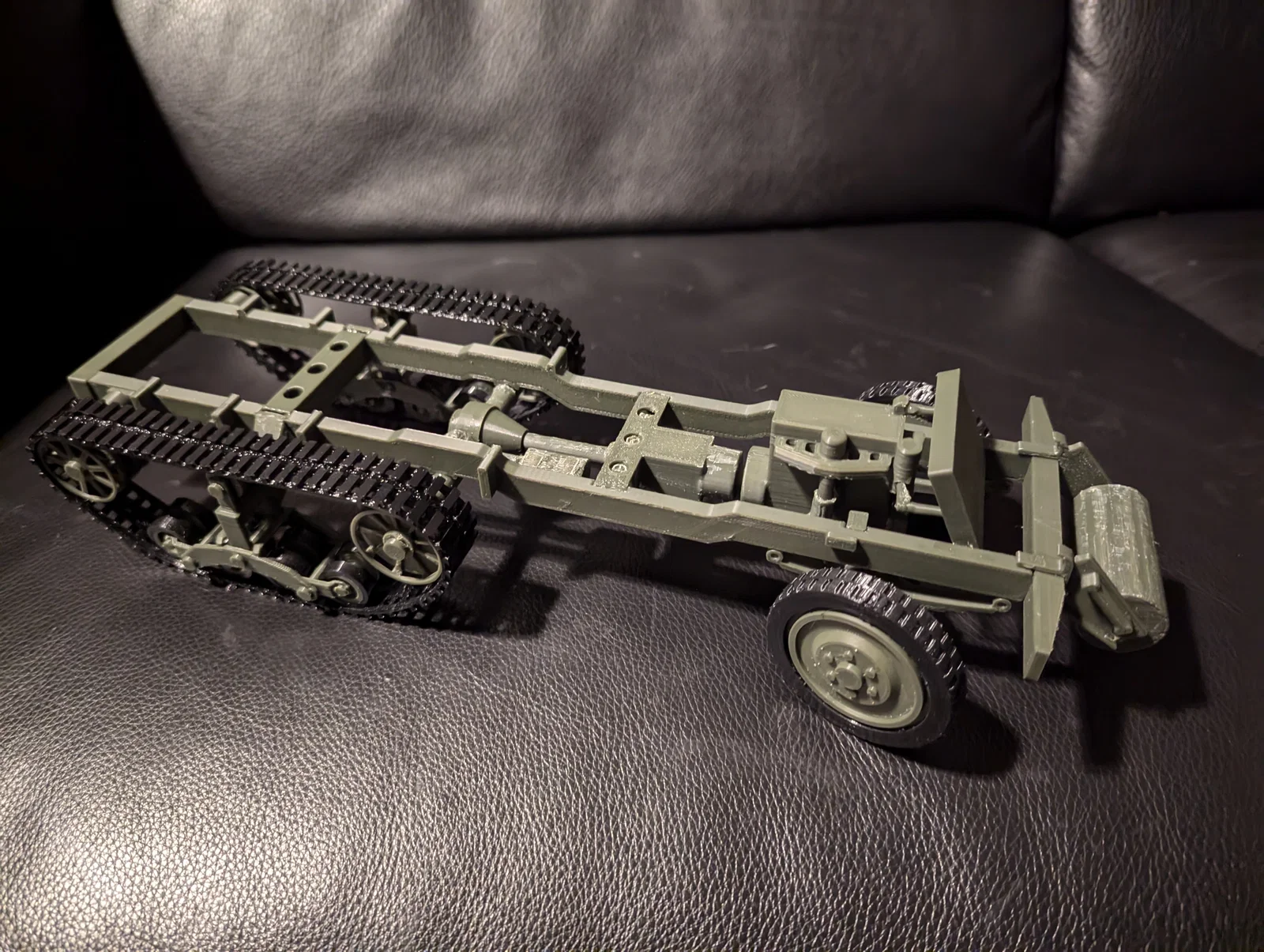

Mô hình chassis và drive train của M3 halftrack.

Mình cũng thêm bản STL khung (frame) loại ngắn. Đây là phần duy nhất trước đó cần máy in khổ lớn hơn. Nếu in trên bed cỡ bình thường thì có thể in ra rồi ghép/join lại.

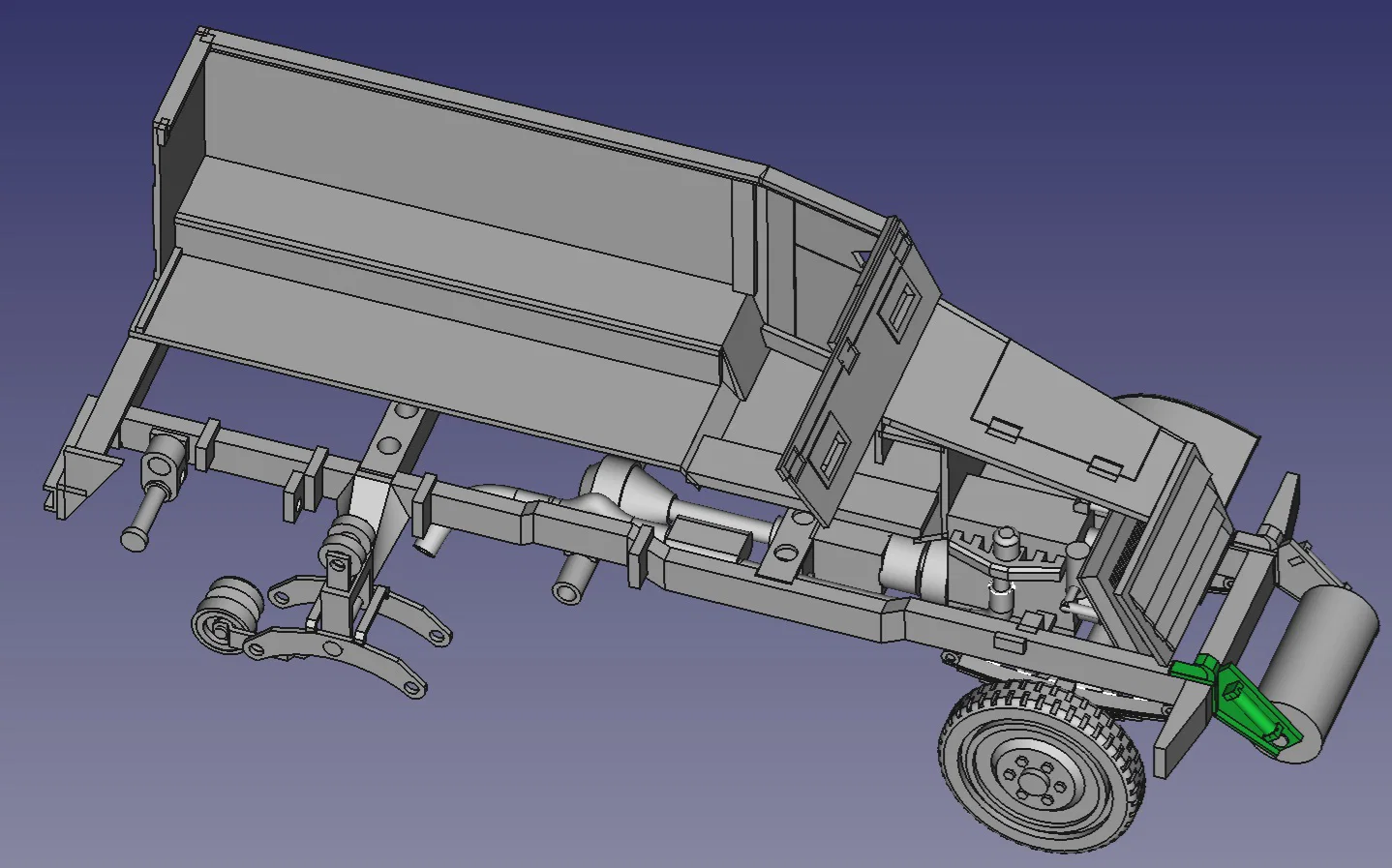

Nếu bạn dựng xong bộ này thì phần thân (body) giờ đã được upload rồi.

Hướng dẫn:

Dùng PLA+ cho tất cả, trừ bánh xe (tires) và xích (track) là TPU.

1 Dán các miếng frame trước, sau và hai bên cùng với crossmember lại với nhau. Nếu dùng bản miếng bên (side pieces) loại ngắn thì cần bond/dán chúng lại trước.

2 Dán roller arms lên frame.

3 Dán transfer case lên frame.

4 Làm sạch (clean up) front differential rồi luồn vào front axle, nhớ đúng chiều. Làm sạch rear differential rồi luồn vào drive axle. Dán cả hai axle vào frame, dùng guide để canh thẳng theo leaf spring. Nhớ canh và gắn drive shafts từ transfer case vào rear và front differentials.

5 Gắn/dán hubs lên front axle. Trước tiên đặt inner hub vào outer. Cố định bằng 2 chốt 4mm ngắn, chỉ chấm keo ở mép ngoài của chốt. Sau đó trượt inner hub lên front axle và dán cố định. Canh tab ra phía sau và canh 2 chốt theo phương dọc để outer hub lắc qua lại tự do và tie rod có thể liên kết để quay cùng nhau.

6 Kéo lốp TPU căng quanh bánh trước. Ép bearing vào bánh. (Sau khi in, bearings sẽ rất khít và bị kẹt; nới cho trơn rồi bôi chút lithium grease để lăn mượt. Mình dùng tua-vít nhỏ để tách bi ra.) Dán outer bearing hub vào outer hub trên axle.

7 Dán roller tires lên rollers. Lắp theo cặp với roller brackets và chốt 3mm. Chấm nhẹ keo ở mặt sau để giữ chốt.

8 Lắp roller arm bracket lên roller arm, cố định bằng chốt 4mm và dán mặt sau chốt để khóa.

9 Lắp 2 cặp rollers vào roller arm bracket bằng chốt 4mm và chấm nhẹ keo ở mặt sau. Brackets và wheels phải quay tự do.

10 Lắp return roller ở phía trên roller arm bracket bằng chốt 4mm. Cắt chiều dài chốt và dán cố định.

11 Lắp engine vào frame, nối với transmission/transfer case. Lắp radiator vào frame và nối với engine. Chấm nhẹ keo để cố định.

12 Gắn rear axle arm cho idler wheel (không dán). Bộ ốc/bolts tread tightener dùng để canh vị trí và tăng/giảm độ căng xích. Có thể đặt vào nhưng chỉ dán sau khi đã căng xích, hoặc không dán luôn vì lực căng sẽ giữ nó tại chỗ. Một con bolt của tread tightener là ren thường, con còn lại ren ngược; cẩn thận lúc vặn vào lần đầu. Khi vào đúng rồi thì chỉnh bằng cách xoay nut, hai bolt sẽ cùng tiến/lùi. Nếu dán cứng sẽ bị hạn chế vì sẽ làm bolt chịu lực do cung chuyển động của tay đòn.

13 Lắp drive wheel và idler wheels. Dán drive wheel sao cho phần răng (teeth) lệch giữa bánh trong và bánh ngoài. Sau khi làm sạch và kiểm tra quay trơn, gắn lên trục bằng chốt 5mm. Bánh phải canh thẳng với các road wheel rollers. Drive wheel cần dùng 2 spacer 1mm giữa axle và wheel. Idler dùng 3 spacer 1mm để canh đúng.

14 Dán hai dải track dài lại với nhau bằng các miếng track ngắn. Canh chuẩn lỗ cog và độ thẳng là quan trọng. Mình dùng keo siêu dính cho cao su của LOOCTOT, hiệu quả bất ngờ. Kéo vòng quanh các bánh và dùng tightener để đạt độ căng mong muốn. Mình đoán TPU mềm sẽ hợp nhất cho track; mình dùng loại high speed TPU hơi cứng nên track ra bị quá cứng.

15 Lắp ống xả (exhaust), dán vào exhaust manifold và chấm chút keo ở rear axle để giữ. Mình cũng không hiểu sao cái động cơ giả lại cần ống xả giả, nhưng thôi có thì chơi luôn...

16 Gắn unditching roller và brackets vào frame trước và bumper.

Danh sách chi tiết (Part List):

1 Frame 1
1 Frame 2
1 Frame Front
1 Frame Rear
1 CrossMember
2 Roller Arm
1 Transfer Case
1 Front Axle
1 Front Differential
1 Drive Axle
1 Drive Differential
2 Front Hub001
2 Front Hub002
1 Tie Rod
2 Front Wheel Bearing
2 Front Wheel
2 Front Wheel Tire
2 Roller Arm Bracket
8 Roller Bracket
8 Roller
8 Roller Tire
8 4mm pin
8 3mm pin
4 4mm pin short
4 5mm pin
4 Idler wheel
4 Drive wheel
4 wheel Space
2 Return Roller
1 Engine
1 Radiator
1 Exhaust
1 Rear Drive Axle Arm
1 Read Drive Axle Arm (Mirror)
2 Tread Tightener Nut
2 Tread Tightener Normal
2 Tread Tightener Reverse
4 Track001 (tpu)
4 Track002 (tpu)
1 exhaust
1 Unditching roller
1 unditch bracket
1 unditch bracket mirror
