Chân đế bàn cho Unifi U6 Inwall ENTERPRISE (Desk Stand)

Cái chân đế này chỉ dành cho model U6 ENTERPRISE.

Nếu bạn dùng model U6 thường thì dùng chân đế khác của mình ở đây :

Một mẫu chân đế bàn (Desk stand) Unifi U6 ENTERPRISE Inwall đơn giản mà mình tự thiết kế.

Link sản phẩm chính hãng (EU Store): https://eu.store.ui.com/eu/en/category/all-wifi/products/u6-enterprise-iw

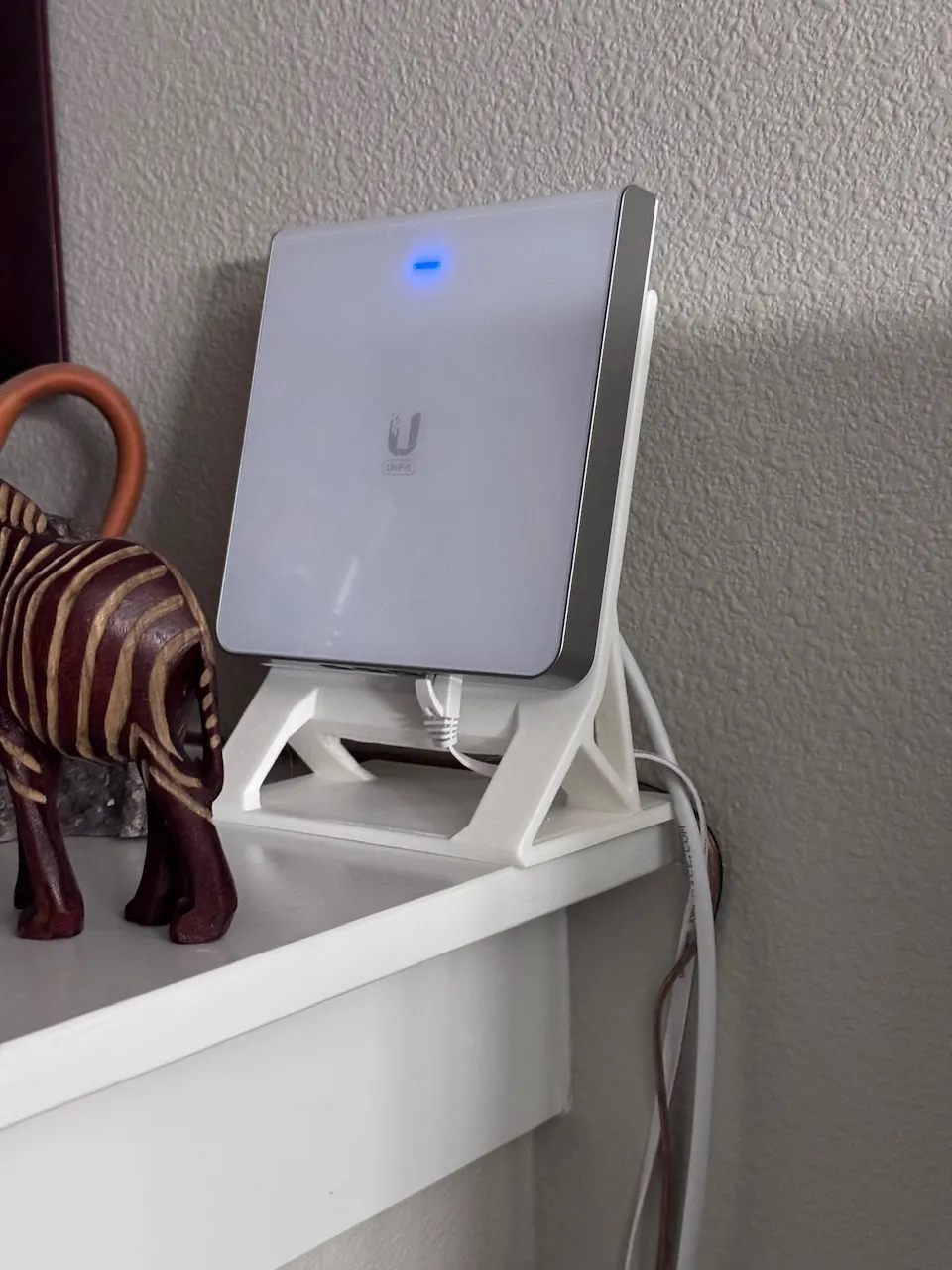

Access point sẽ cắm kết nối từ phía sau và dây cáp sẽ đi xuyên qua đáy chân đế để nhìn gọn gàng hơn.

Cách gắn dây vào các cổng: đẩy dây qua trước với phần dư nhiều hơn mức cần thiết rồi cắm vào. Sau đó kéo nhẹ phần dây dư ngược lại từ phía sau chân đế. Với cáp Ethernet tiêu chuẩn thì bán kính uốn (bending radius) sẽ không thành vấn đề.

Có nhiều phiên bản model khác nhau.

M4 Thread Cut: bạn cần có bộ taro M4 (Metric), hoặc taro #6-32 (Imperial), hoặc dùng vít gỗ đầu chìm Countersink 4mm (vít gỗ 3.5mm cũng có thể dùng, nhưng phần bám không nhiều nên cẩn thận).

M4S Inserts: cần loại inserts M4 ngắn, chiều dài tối đa 4mm, ví dụ như loại này https://www.3djake.at/ruthex/gewindeeinsatz-m4s-50-stueck

M4 Force fit: đúng như tên gọi, hiệu quả phụ thuộc vào setting và filament của bạn. (Có thể làm tách layer hoặc toét lỗ, nhưng nếu làm cẩn thận thì trước giờ mình dùng đa phần vẫn ổn.)

M4 with Nuts: cần ê-cu M4 loại thường, hoặc tốt hơn là ê-cu M4 dạng dẹt (flat).

Mình dùng bản M4 Thread Cut.

Với các lựa chọn M4, mình khuyên dùng 4–5 con vít đầu chìm Countersink M4x6mm hoặc 8mm (vít 8mm sẽ thò ra phía sau).

Bạn cũng có thể dùng bộ mounting hardware đi kèm theo máy, nhưng chúng sẽ khá dài.

Nếu bạn dùng vít gỗ 3.5mm hoặc 4mm thì mình khuyên nên mài/cắt bỏ đầu nhọn của vít trước.

Settings:

• In nằm nghiêng một bên, dùng brim 5–10mm
• Chỉ cần support ở các chỗ overhang 100% “trống” (clear), không cần ở các mặt vát 45°

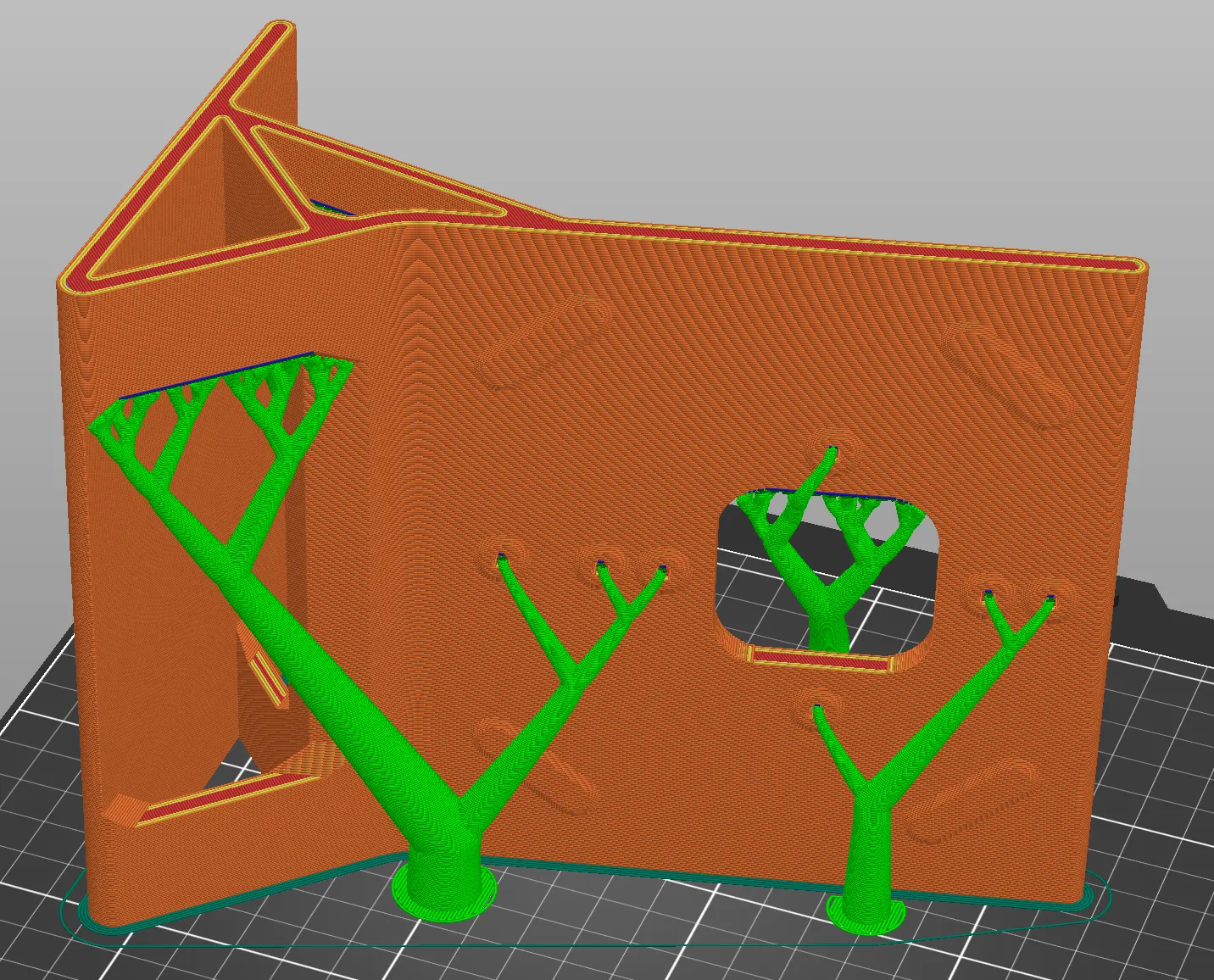

• Mình khuyên dùng tree supports với threshold angle 35–40° như trong hình
• Nozzle 0.4mm
• 4 perimeters (khuyên dùng cho mọi phiên bản)
• Layer height 0.2mm
• 25% Gyroid infill (khuyên dùng)

Chúc bạn in vui vẻ!
