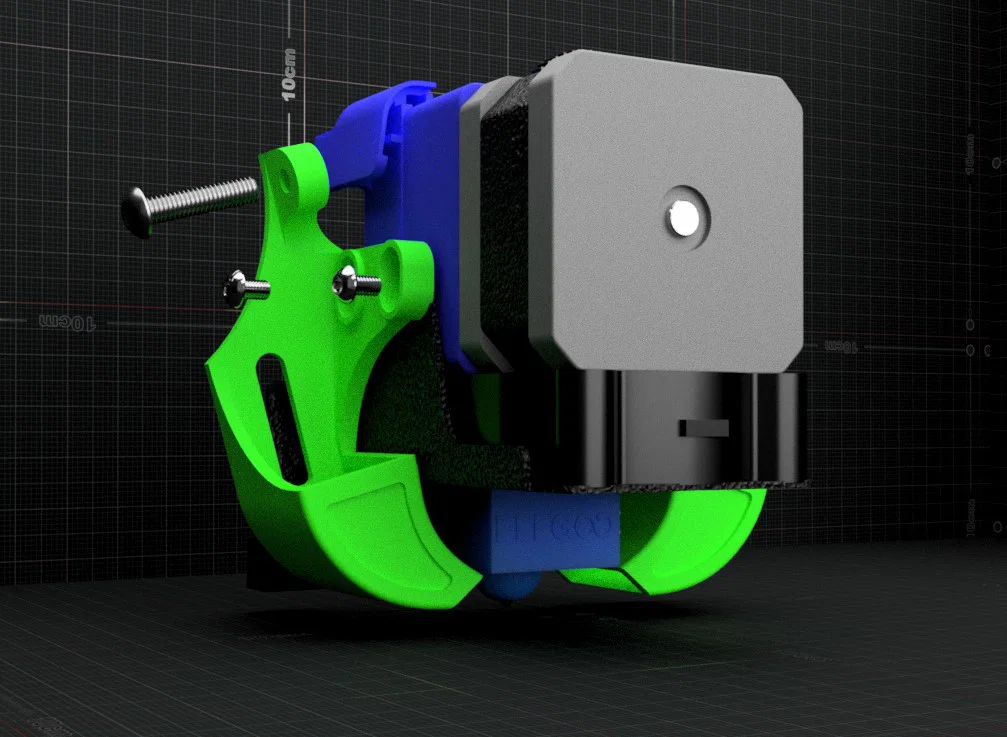

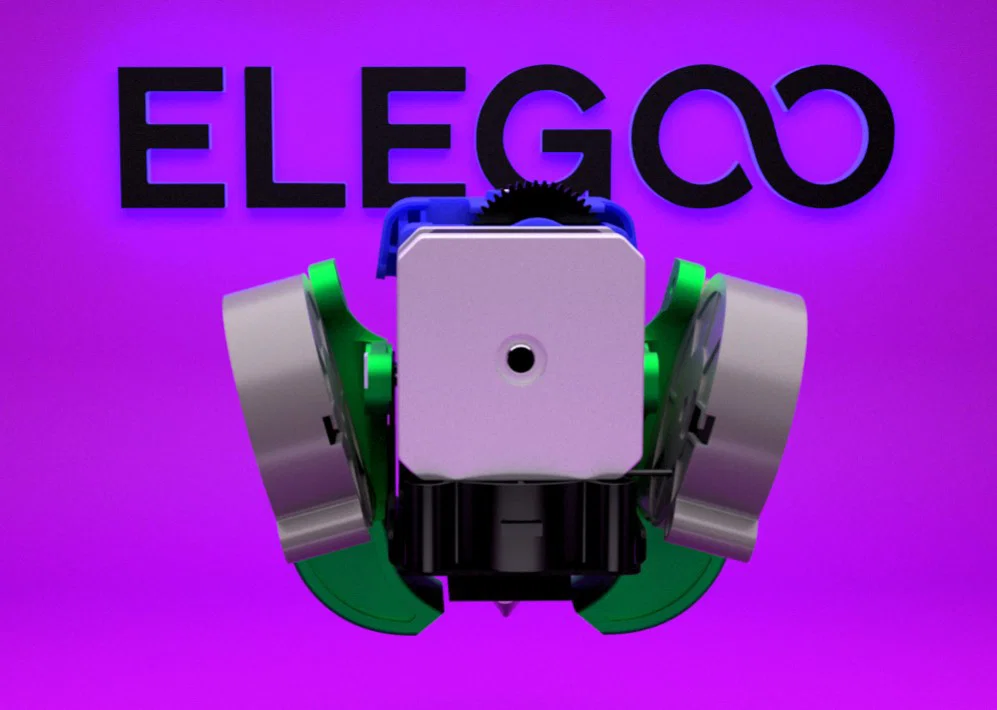

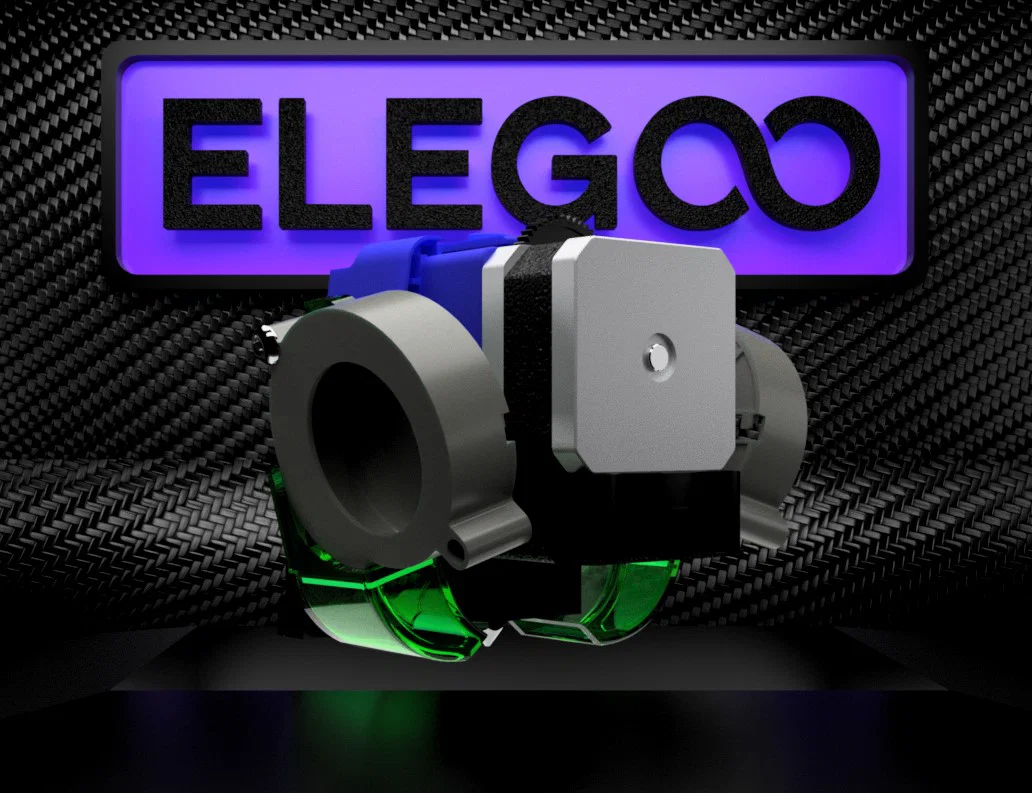

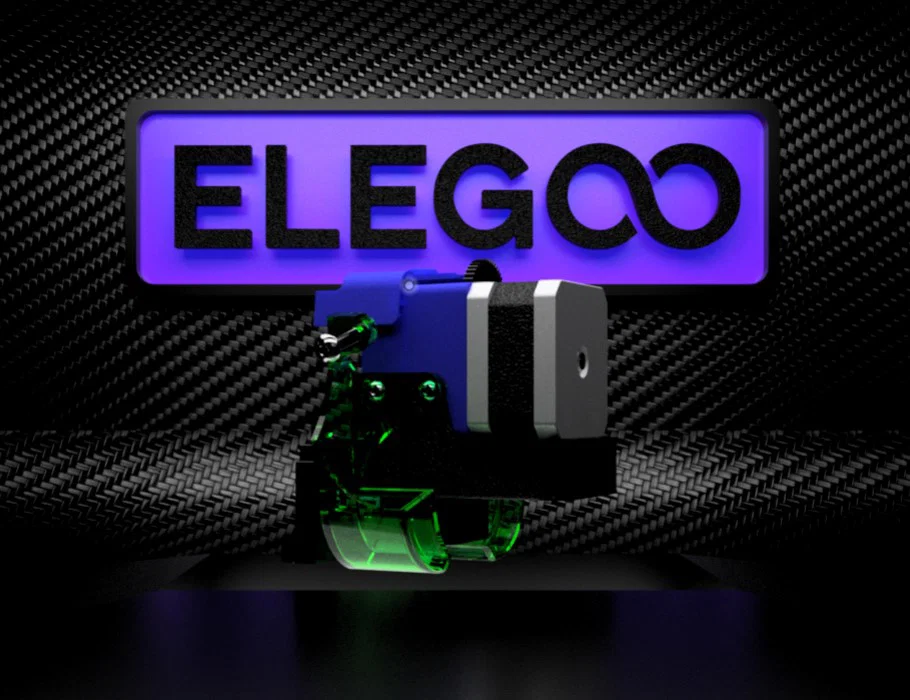

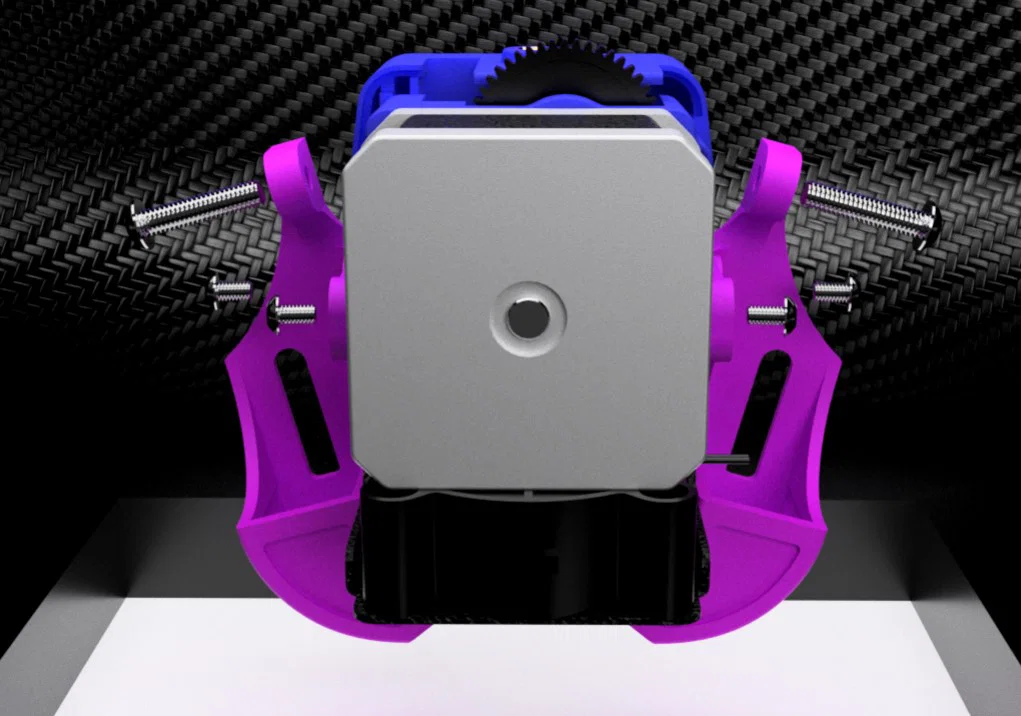

Nâng cấp quạt đôi 5015 cho ELEGOO NEPTUNE 3 PRO/PLUS/MAX “THE PINCER”

Hệ thống làm mát nâng cấp này không chỉ là một trong những lựa chọn nhẹ nhất hiện có cho N3 Pro, mà còn tối ưu luồng gió, hướng chính xác tới nơi cần thiết—ngay trên vật liệu, không phải heat block—đồng thời tận dụng tối đa quạt lớn để đạt hiệu suất cao nhất. Thiết kế đơn giản, mạnh, không cần supports, và có thể chỉnh để phù hợp nhiều cấu hình hot-end và heater khác nhau. Ngoài ra, nó được thiết kế “dễ chịu” cho MCU nhờ PID tune đơn giản với ít biến số nhất có thể, giúp điện tử bền lâu và cho chất lượng in ổn định, dễ đoán.

MÌNH KHUYÊN BẠN NÊN DÙNG PETG HOẶC TỐT HƠN CHO BẢN IN CUỐI, NHƯNG PLA+ VẪN ỔN NẾU BẠN CHỈ MUỐN THỬ Ý TƯỞNG VÀ XEM CÓ HỢP KHÔNG.

.2MM LAYER HEIGHT

3 WALLS

3 TOP LAYERS MINIMIM

15%+ CROSS HATCH INFILL

KHÔNG CẦN SUPPORTS NẾU TỐC ĐỘ BRIDGING CỦA BẠN CHẬM :)

Hướng dẫn lắp đặt hệ thống làm mát The Pincer

An toàn
Như mọi dự án khác, trước tiên hãy tắt nguồn Neptune 3 Pro và rút điện để tránh hư hỏng hoặc chấn thương trong quá trình lắp đặt.

Chuẩn bị khu vực làm việc
Tháo bề mặt in (build surface) ra để tránh bị trầy/hư, và dùng magnetic bed làm chỗ an toàn để đặt ốc/phụ kiện. Di chuyển gantry tới vị trí dễ nhìn, có đủ khoảng trống để thao tác. Giữ nó gần heat bed vì có thể tiện để đặt đồ trong lúc làm.

Chuẩn bị toolhead
Tìm 2 con ốc M3 đầu tròn (button-head cap screws) ở hai bên toolhead và tháo ra. Nhẹ nhàng kéo phần vỏ (casing) tách khỏi carriage để lộ các đầu nối ở hai bên board toolhead. Quạt zin được bắt vào vỏ nên sẽ đi ra cùng vỏ.

MẸO: Nếu bạn thấy có một ít keo/adhesive nhẹ ở các đầu cắm quạt zin thì đừng lo—điều này bình thường. Có thể gỡ ra dễ dàng bằng dao X-Acto hoặc dụng cụ tỉa chi tiết; dùng thêm một chút isopropyl alcohol (IPA) sẽ giúp phá liên kết keo.

Kết nối lại/Tháo kết nối quạt
Nhẹ nhàng rút 2 đầu cắm ra khỏi board. Cẩn thận đừng bẻ vặn hoặc làm hư đầu cắm hay mối hàn khi tháo vì chúng có thể hơi chặt do lắp từ nhà máy. Để cả cụm này sang một bên.

GHI CHÚ KỸ THUẬT: Neptune 3 Pro dùng đầu JST 2.0 với sơ đồ cực tính bị đảo (black+/red-) so với đa số quạt aftermarket, thường dùng JST 2.54. Quạt mới của bạn rất có thể sẽ không chạy nếu bạn cắm theo đúng hướng mà nó được bấm sẵn.

Các lựa chọn đấu nối quạt
Tuỳ chọn 1: Cắt và hàn đầu cắm quạt zin sang quạt mới, nhớ khớp đúng cực tính bị đảo (đỏ-qua-đen, đen-qua-đỏ).
Tuỳ chọn 2: Dùng đầu JST 2.0 mới và xử lý cực tính đảo bằng cách dùng kim may mở nhẹ ngàm trong đầu cắm rồi đổi vị trí pin. Đây là cách mình thích nhất nếu bạn muốn giữ mod ở dạng có thể hoàn nguyên và dây đi gọn gàng.

Chuẩn bị ren M4
The Pincer có sẵn ren M4 được model sẵn, nên bạn sẽ không cần brass inserts. Trước khi lắp quạt, hãy vặn một con ốc M4 vào mỗi lỗ gần như hết cỡ nhưng đừng vặn vượt qua phía thoát ra của lỗ. Nếu không bạn có nguy cơ làm hỏng độ bám của nhựa với ốc trong quá trình sử dụng, dẫn tới lỏng chi tiết hoặc phải gắn inserts. Mục đích chỉ là “taro” trước để bước lắp quạt ở phần sau dễ hơn. Mình dùng ốc bắt giá màn hình zin cho bước này vì mình không dùng màn hình. Xong bước này thì tháo ốc ra.

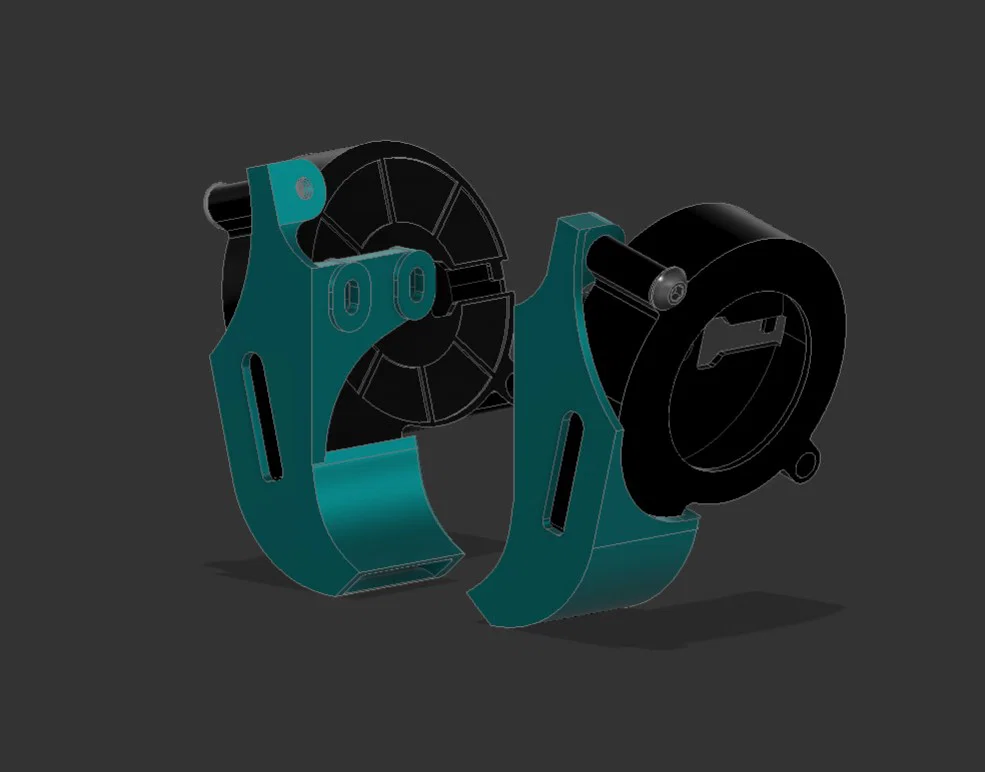

Lắp The Pincer
Bắt đầu từ một bên, tìm 2 con ốc M3 đang giữ quạt hotend 4020 và tháo ra.
Bắt chúng vào đúng các rãnh chỉnh (adjustable slots) tương ứng trên The Pincer. Các rãnh này được thiết kế hơi khít để giữ ốc chắc trong lúc lắp.
Siết lỏng một bên The Pincer vào hotend, rồi làm tương tự bên còn lại, để cả hai bên vẫn hơi lỏng cho bước tiếp theo.

Chỉnh cuối (Final Adjustment)
Chỉnh The Pincer sao cho cả hai ống gió (ducts) nằm cao hơn nozzle, với miệng gió thổi ra nằm dưới heater block. Đẩy các duct lên cao nhất có thể nhưng không để luồng gió tạt vào heater block để đạt làm mát tối ưu. Bước này quan trọng vì sau khi lắp quạt vào thì bạn sẽ khó/không thể với tới ốc để chỉnh nữa.

Lắp quạt 5015
Nhẹ nhàng “lăn” quạt vào vị trí bằng cách đặt cạnh ngắn của cửa gió quạt vào phần register trước, rồi ấn phần sau (cạnh dài) xuống đúng chỗ.
Canh lỗ bắt ốc trên quạt trùng với lỗ ren trên The Pincer, rồi vặn ốc để cố định.

Siết ốc
Khi bạn đã hài lòng với vị trí, siết chặt các ốc M3 để cố định The Pincer.

Kiểm tra cuối
Trước khi in lần đầu, đảm bảo các duct được canh thẳng, không bị vướng purge line hoặc bất kỳ phần cứng/phụ kiện nào bạn đang gắn.

Z-Offset
Phần quan trọng nhất của lần lắp này (ngoài bản thân quạt) là cân chỉnh lại Z-offset, vì nó có thể bị lệch khi bạn tháo các ốc của bracket. Bước này cực kỳ quan trọng để có first layer đẹp và tránh bị bong/thiếu bám, những vấn đề có thể làm ảnh hưởng tới các chi tiết mới, thậm chí gây fail hoặc nghẹt (clogs).

REMEMBER TO SAVE YOU CONFIG

Chạy PID Tune
Sau khi lắp xong, hãy chạy PID tune và nhớ lưu các giá trị để hiệu năng tối ưu.

Hoàn tất các bước trên là The Pincer sẽ được lắp đúng, giúp tăng khả năng làm mát và hiệu năng cho Neptune 3 Pro của bạn!

Nhớ là giờ bạn đang thổi NHIỀU gió hơn rất nhiều, nên để ý các thiết lập fan để tránh over cooling và bị cong/vênh (curling). Vì vậy khi thử các vật liệu khác, bạn nên chuẩn bị tinh chỉnh một chút.

Chúc bạn dùng vui. Và đừng quên để lại bình luận, đăng bản in của bạn (makes) và lựa chọn màu nữa nha.
