Ngàm gắn ray DIN cho Shelly Mini & Shelly Plus kèm đầu nối Wago 221
Bộ ngàm gắn Shelly Mini và Shelly Plus lên ray DIN, bố trí 3 đầu nối Wago 221 ở một bên. Thiết kế print-in-place có bản lề dẻo, khuyến nghị in PETG; có hướng dẫn khoan Wago và chiều dài/tuốt dây.
Mô tả

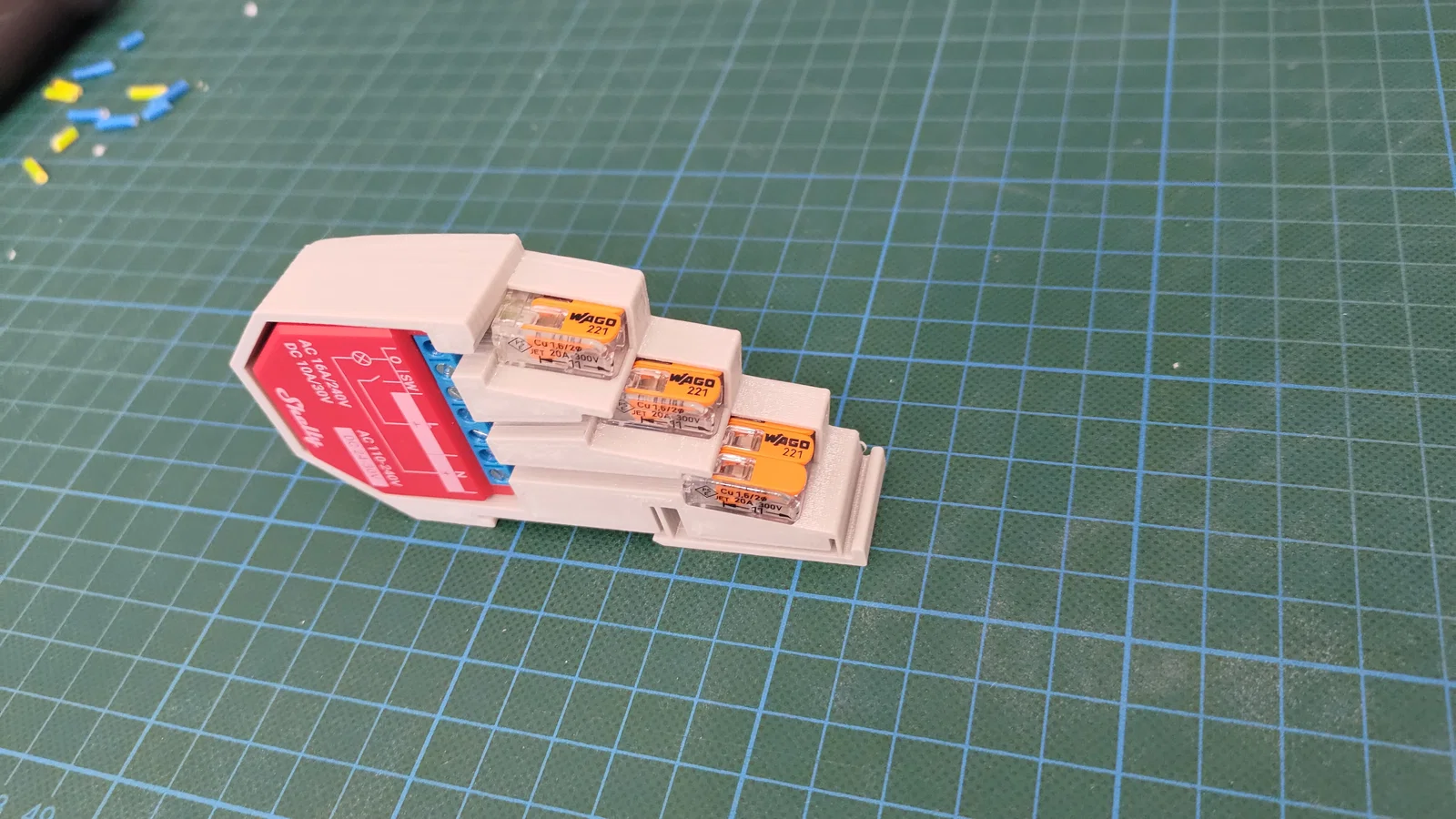

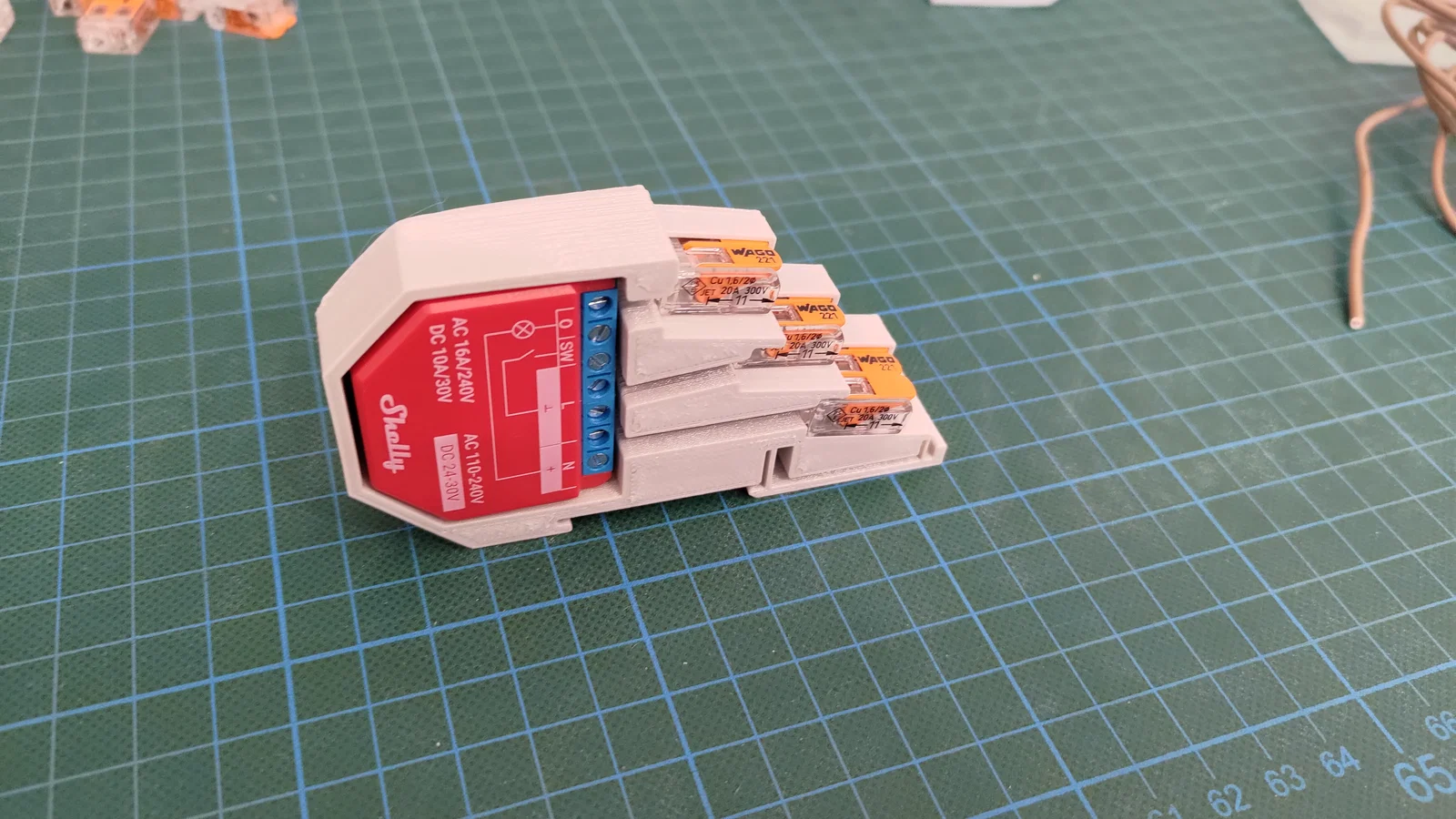

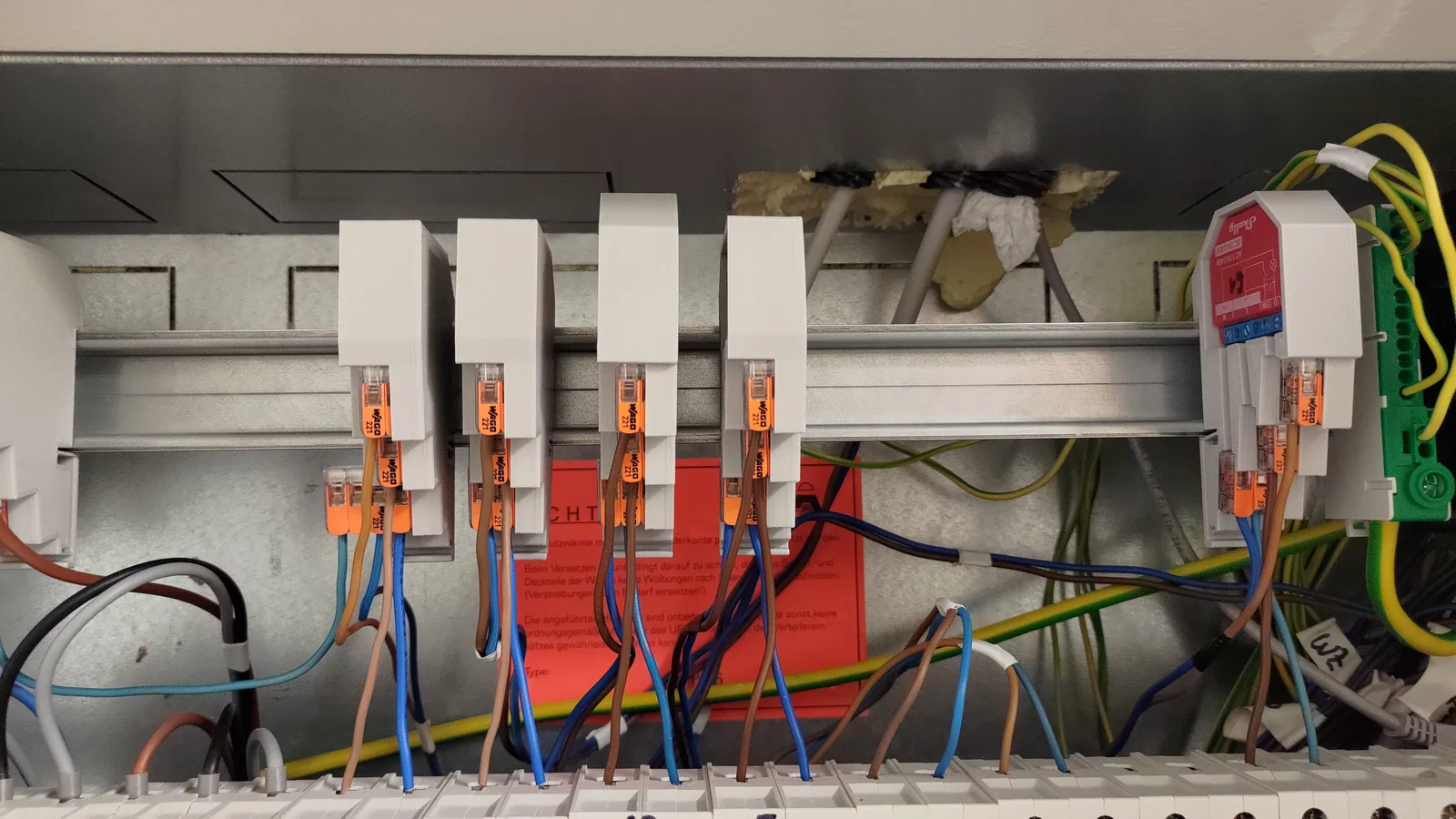

Lấy cảm hứng từ thiết kế của Marc, mình làm các mẫu này để có 3 điểm kết nối ở một bên của thanh rail.
Và đây là thiết kế print-in-place một lần in, có bản lề dẻo.
Mình in bằng PETG để bản lề có thể uốn linh hoạt. Dùng tua vít dẹt (flathead screwdriver) để gạt/kích hoạt bản lề.
Các đầu nối Wago cần được khoan từ phía sau để dây có thể đi vào terminal của Shelly. Mình dùng mũi khoan 3.5 mm, khoan sâu 4 mm.
Chiều dài dây lần lượt là 52, 40 và 25 mm cho các terminal Neutral, Live và Output.
Tuốt vỏ tối thiểu 11 mm cho Wago và khoảng 7 mm cho terminal của Shelly.
Link nguồn Onshape
