Giá đỡ ổn định cho máy tiện gỗ Lunette Trembleur

Giá đỡ Máy Tiện Gỗ

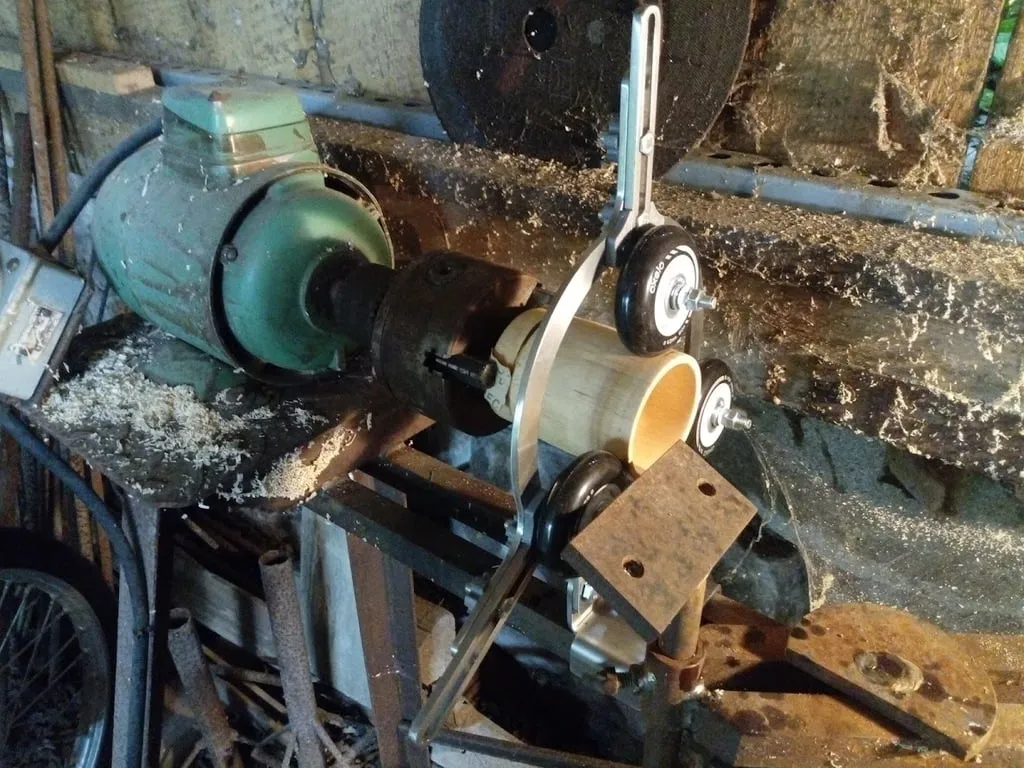

Dự án mùa hè của tôi là làm thêm một phần cho máy tiện gỗ của tôi. Tôi đã sử dụng bánh xe trượt rẻ tiền cơ bản Oxelo Play 3 có vòng bi 63mm từ Decathlon.

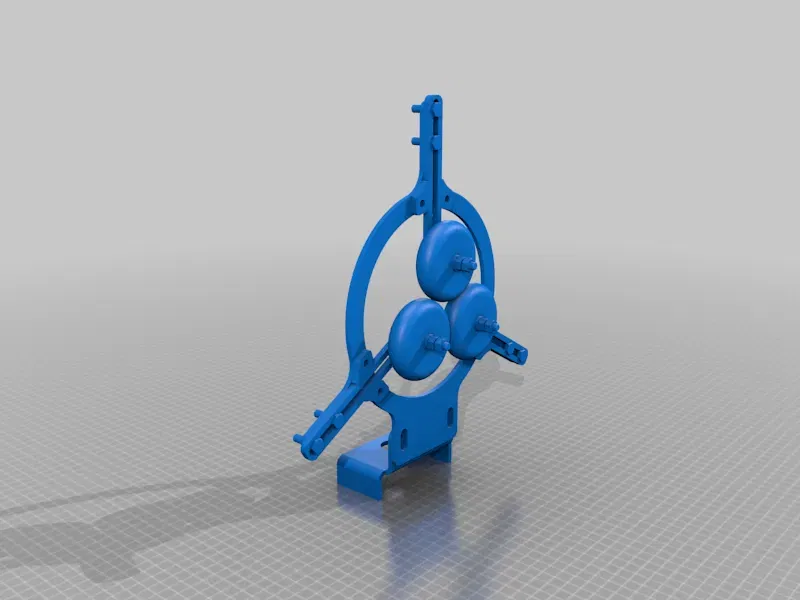

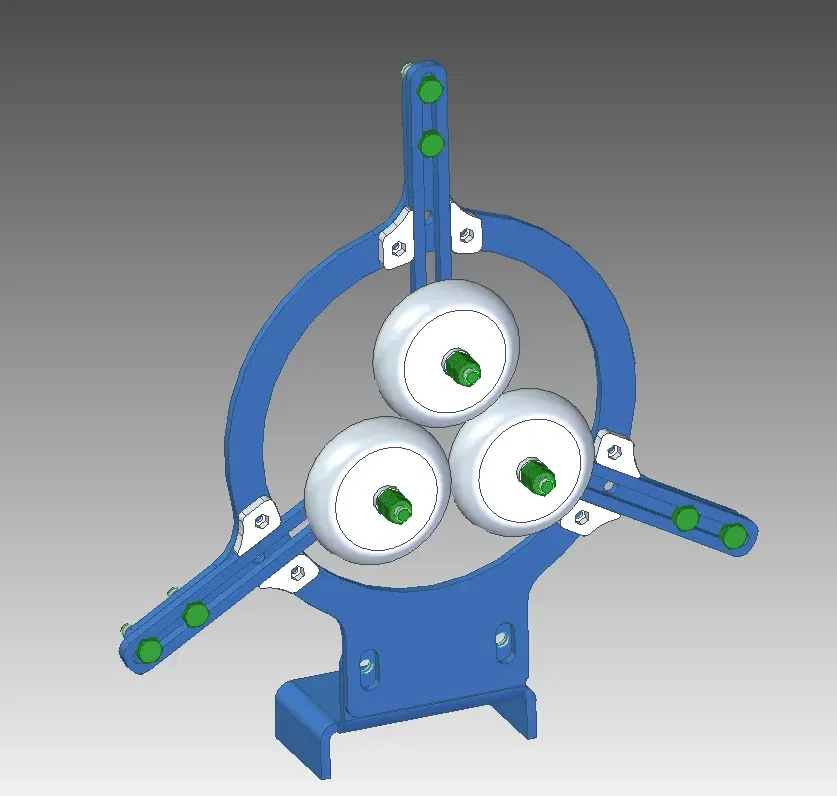

Thân của giá đỡ được làm từ thép không gỉ. Có các bộ phận hướng dẫn in 3D. Phần còn lại là vít và đai ốc (M3, M6 và M8 ở dưới cùng). Trong thân chính có 3 lỗ ở mỗi tay - bạn có thể chọn hai trong số đó để sử dụng (Nếu bạn tiện với đường kính nhỏ hơn - chọn lỗ trong, lớn hơn - lỗ ngoài).

Để lắp ráp nhanh hơn đường kính, tôi đã thiết kế núm đai ốc cho M6: https://www.thingiverse.com/thing:6140231

Nếu bạn muốn tách các đối tượng, hãy sử dụng phần mềm miễn phí cho việc đó (ví dụ eSlicer).

Nếu bạn muốn một số sửa đổi, hãy sử dụng mô hình .step và tạo ra điều gì đó tuyệt vời cho riêng bạn!
