Gọng kính parametric từ STL tròng kính (lens) bằng OpenSCAD

Bắt đầu từ một model STL của tròng kính bên trái, bạn có thể dựng một gọng kính dạng parametric bằng OpenSCAD. Thiết kế bản lề và càng kính lấy cảm hứng từ u:erickso với mẫu glasses, nhưng cả hai phần đều được thiết kế lại từ đầu trong FreeCAD.

* * * Rev.1: thêm taper cho phần khoét tròng kính, khỏi cần supports!

*làm rõ: Ở phiên bản hiện tại, OpenSCAD chưa thể trả về tọa độ của STL được import, nên bạn sẽ phải tự chỉnh các tham số để dời STL tròng kính đã import lại gần gốc tọa độ (origin) thì mới merge được với cầu mũi và bản lề. Hy vọng các phiên bản OpenSCAD sau sẽ có cách điều khiển tọa độ của STL import.

Cách dùng:

• Tải file SCAD và cả HINGE.STL.

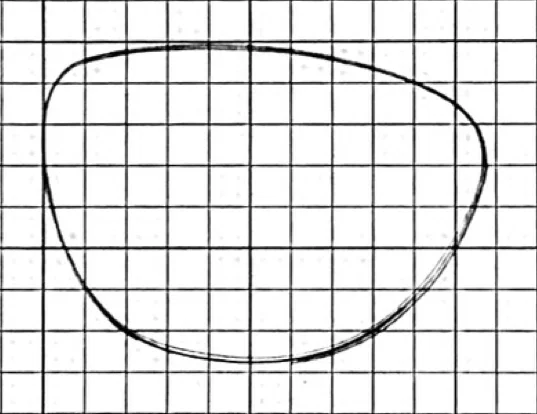

• Vẽ/đồ lại đường viền tròng kính bên phải của bạn lên mặt sau của giấy kỹ thuật (engineering paper), nhớ đặt đúng hướng góc (angular orientation) so với ô lưới trên giấy.
• Scan tờ giấy bằng một app/máy scan đảm bảo đúng hình học (ví dụ ScannerPro trên iPhone, nhớ bật geometry correction).
• Làm theo hướng dẫn youtube này để import hình đã scan vào FreeCAD và trace theo đường viền tròng kính.
• Pad bản vẽ theo độ dày của tròng kính, rồi export body thành LEFTLENS.STL trong cùng thư mục với script OpenSCAD.
• Đo chiều rộng và chiều cao của bản vẽ tròng kính (đơn vị mm).

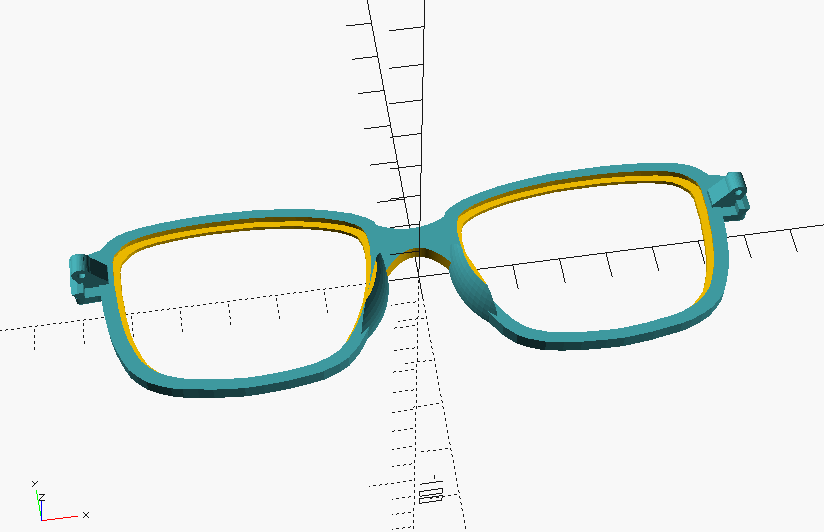

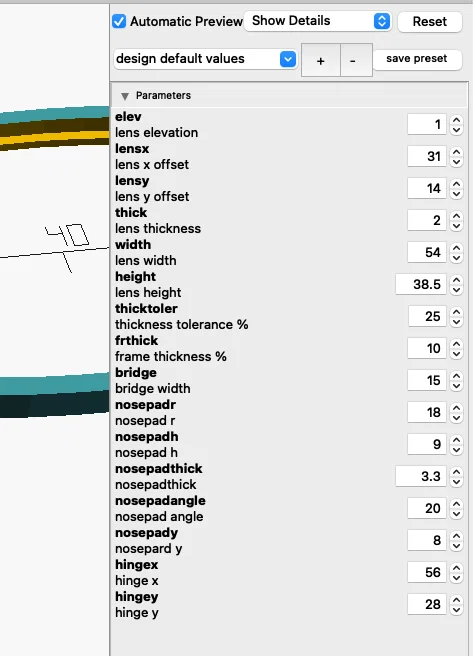

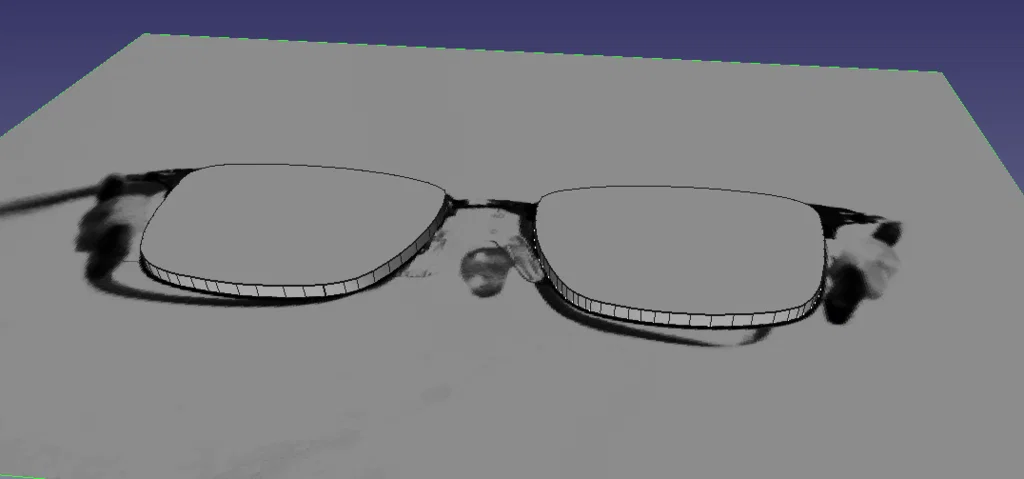

• Mở script SCAD, nhập width/height/thickness của tròng kính, rồi chỉnh các tham số khác cho đúng cho tới khi thiết kế nhìn tương tự như vầy
• Generate hình học và export ra STL.

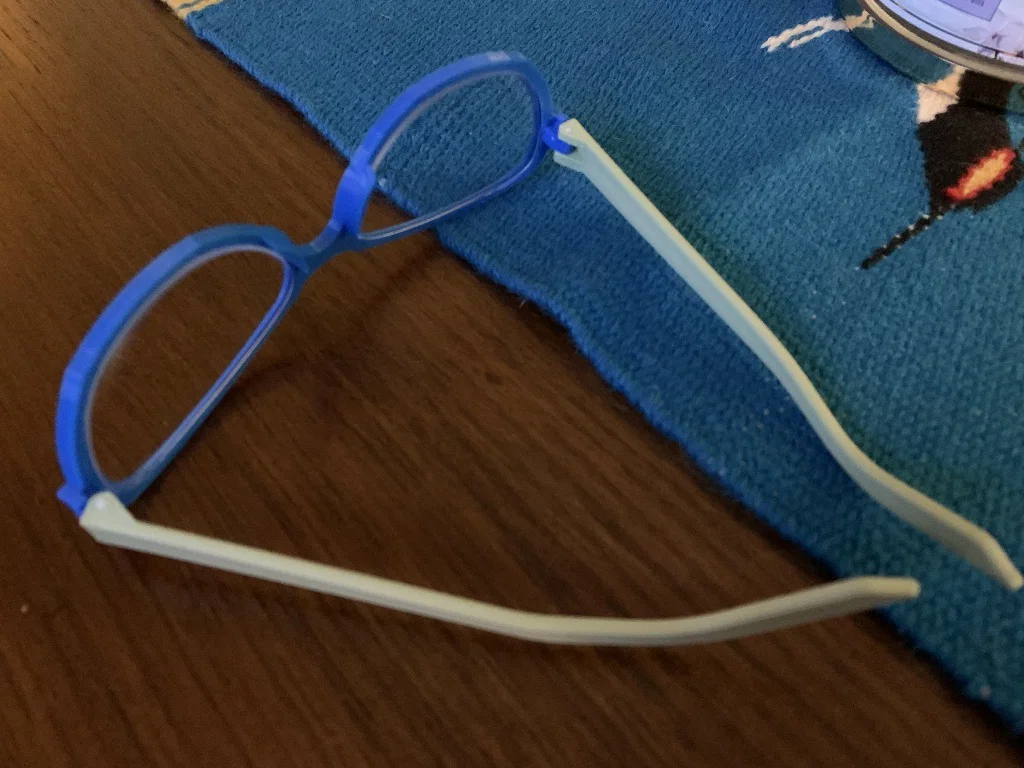

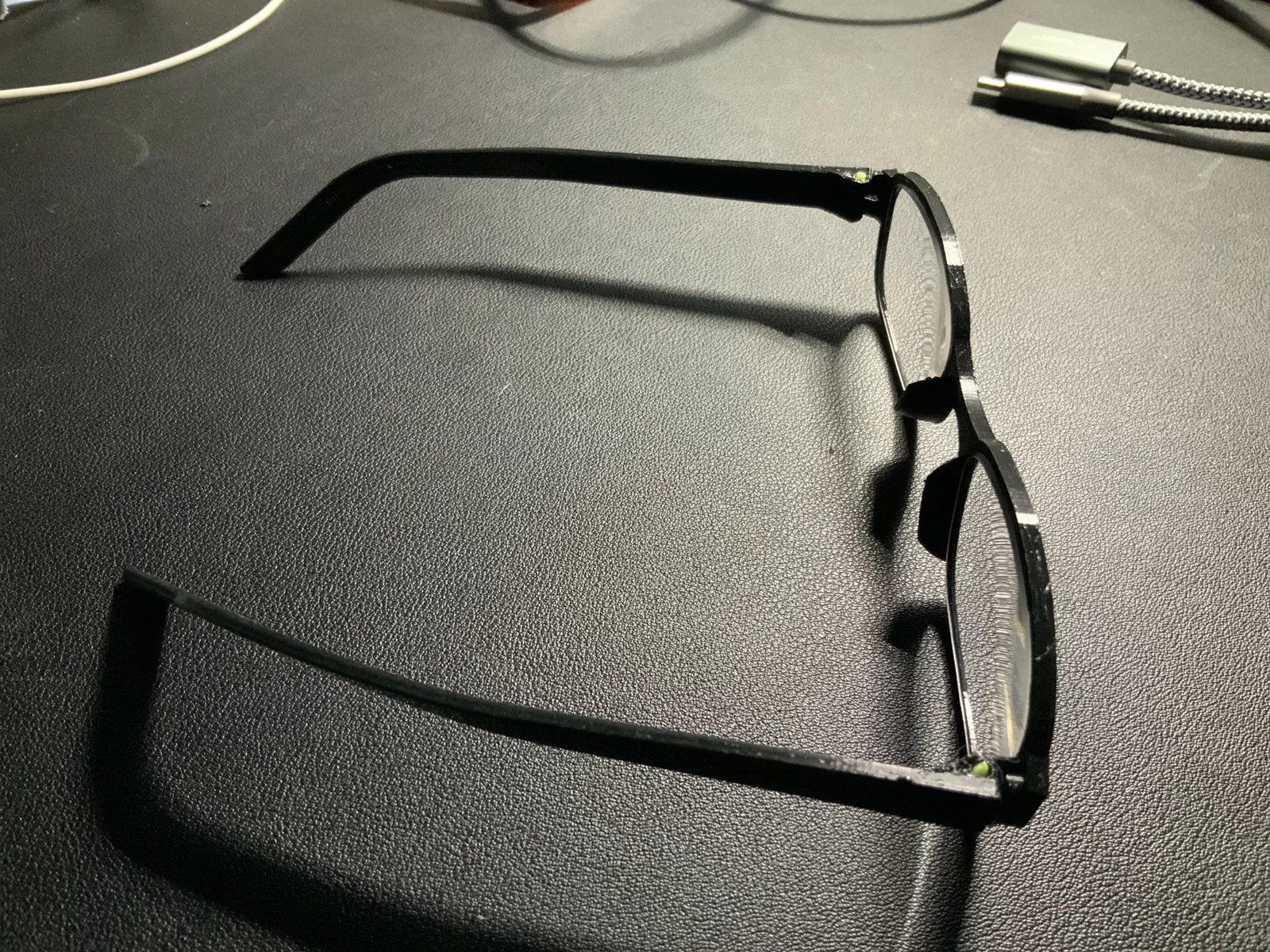

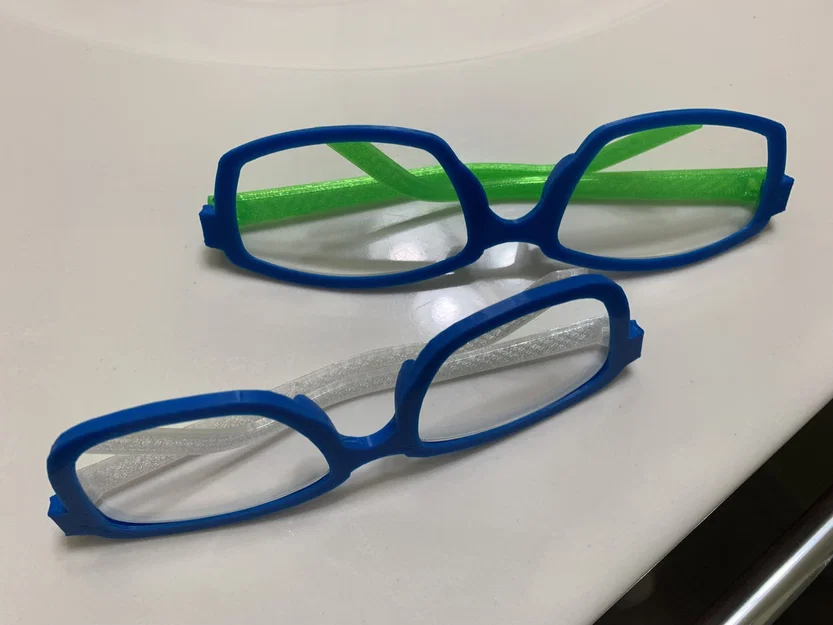

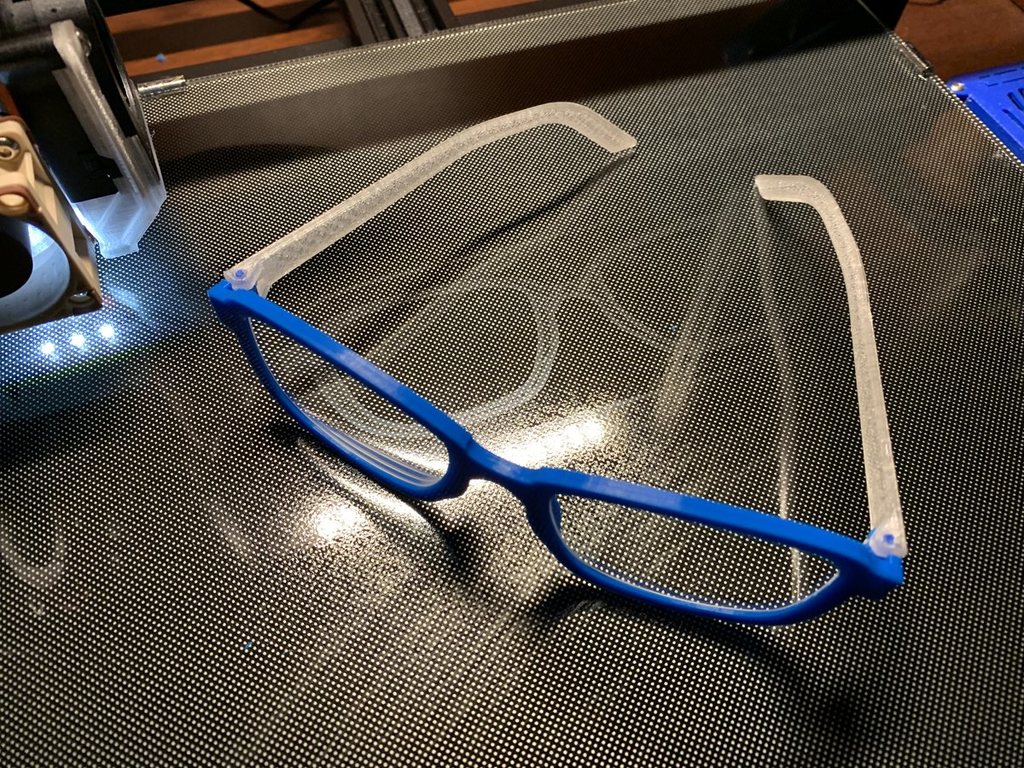

• In FRAMES.STL mới của bạn và in cả các càng kính (temples).

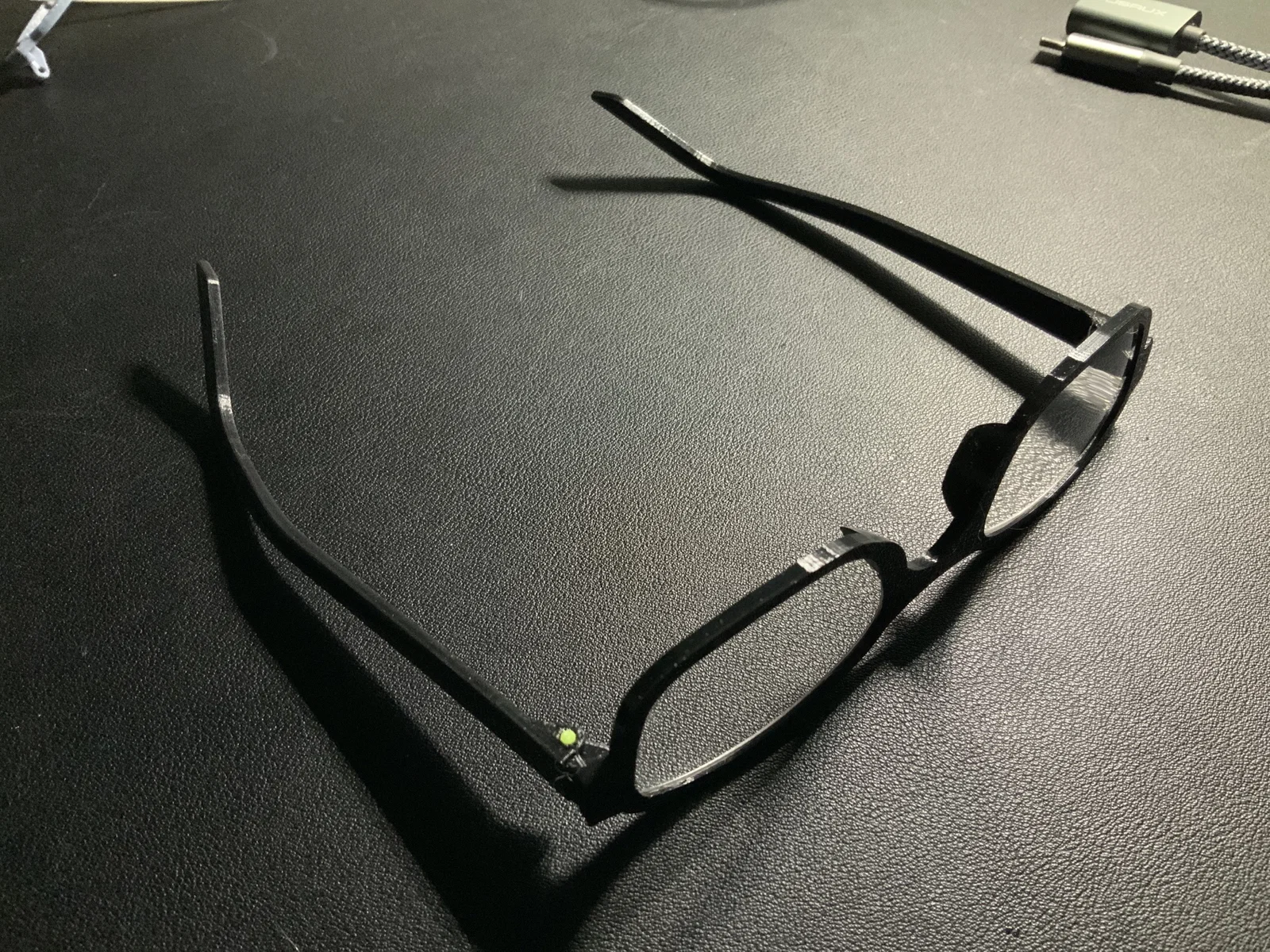

• Luồn một đoạn sợi PLA filament qua các lỗ bản lề rồi cắt vừa chiều dài.

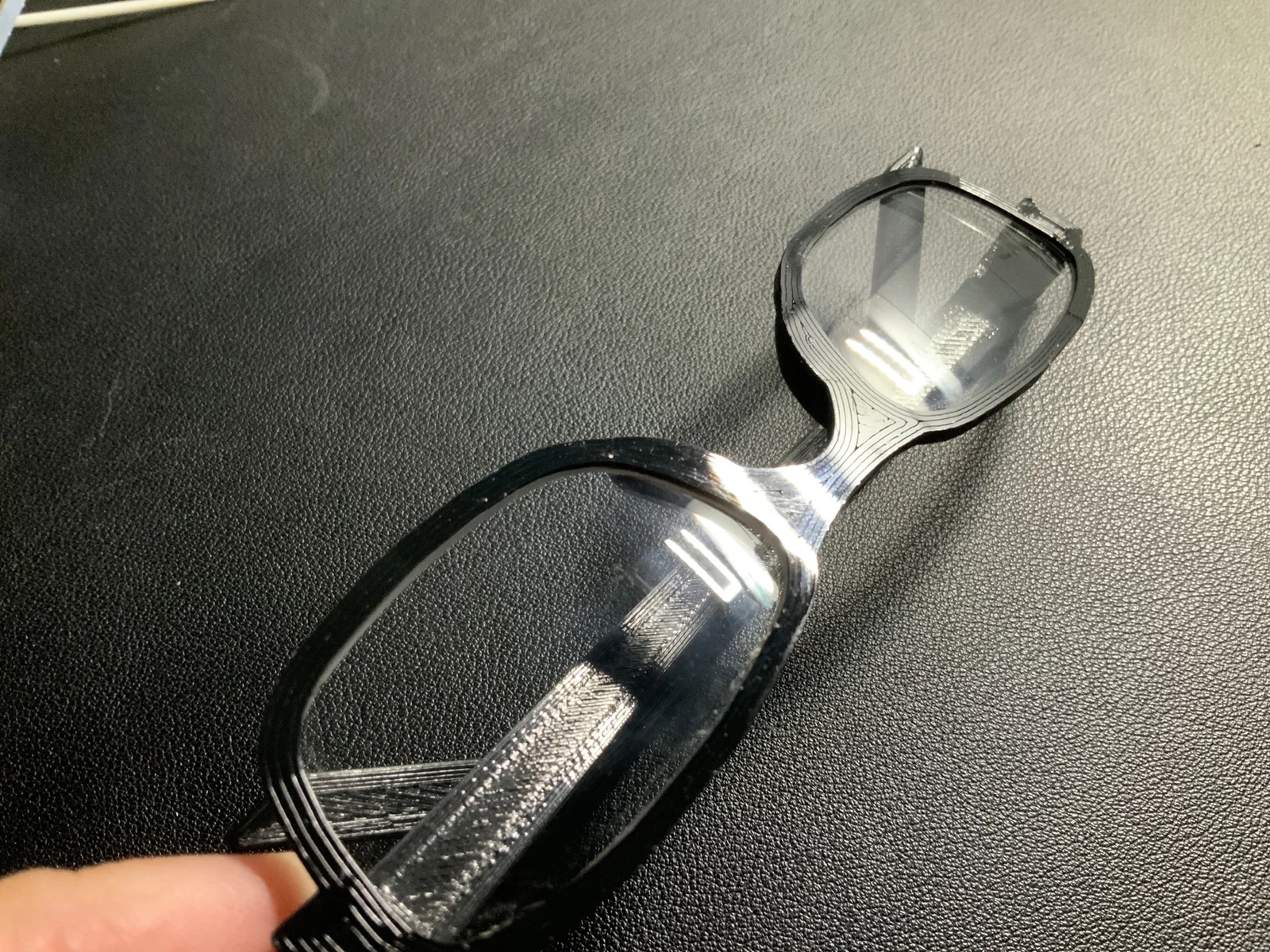

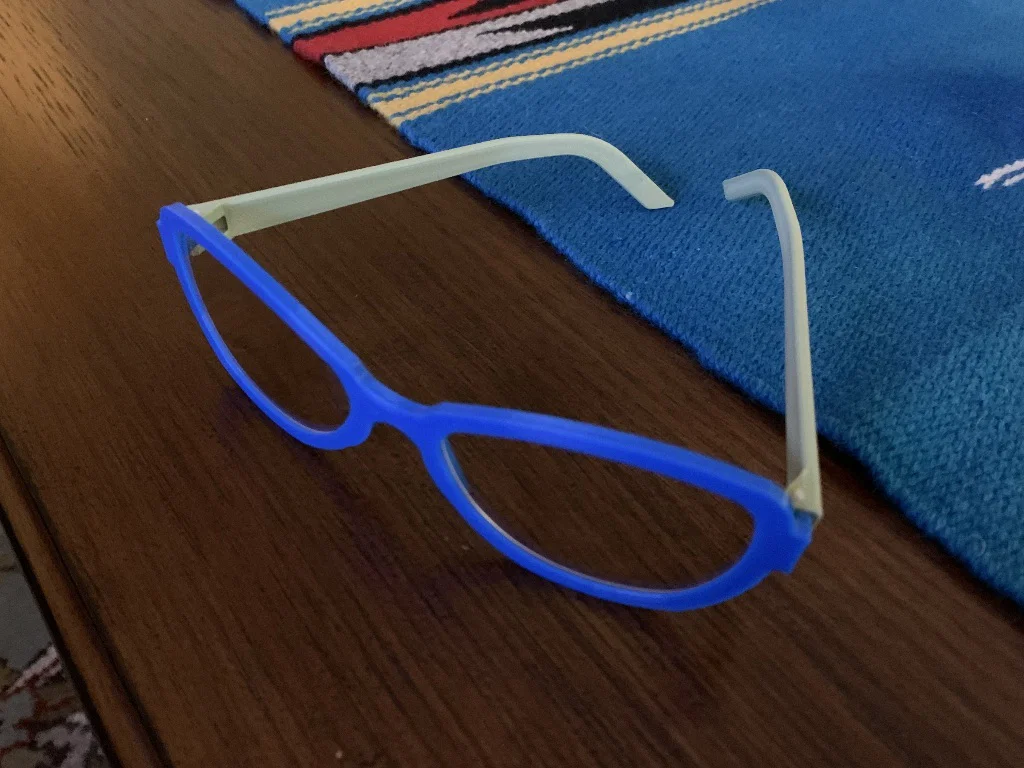

Tròng kính sẽ bấm/snap vào gọng. Bạn có thể chỉnh độ hở (tolerances) trong các tham số SCAD, nhưng mặc định thường sẽ cho fit khá khít, kiểu như vầy:

Update 8-27-22: thêm Rev.1 như mô tả ở trên.

Edit 9-9-22: xóa các file đã bị Rev.1 thay thế, sắp xếp lại hình, và sửa link cho càng trái & phải.

Update 7-30-24: upload lại bộ càng kính đã thiết kế lại và cải thiện nhẹ với 3 tùy chọn chiều dài, kèm bản lề mới được gia cường.

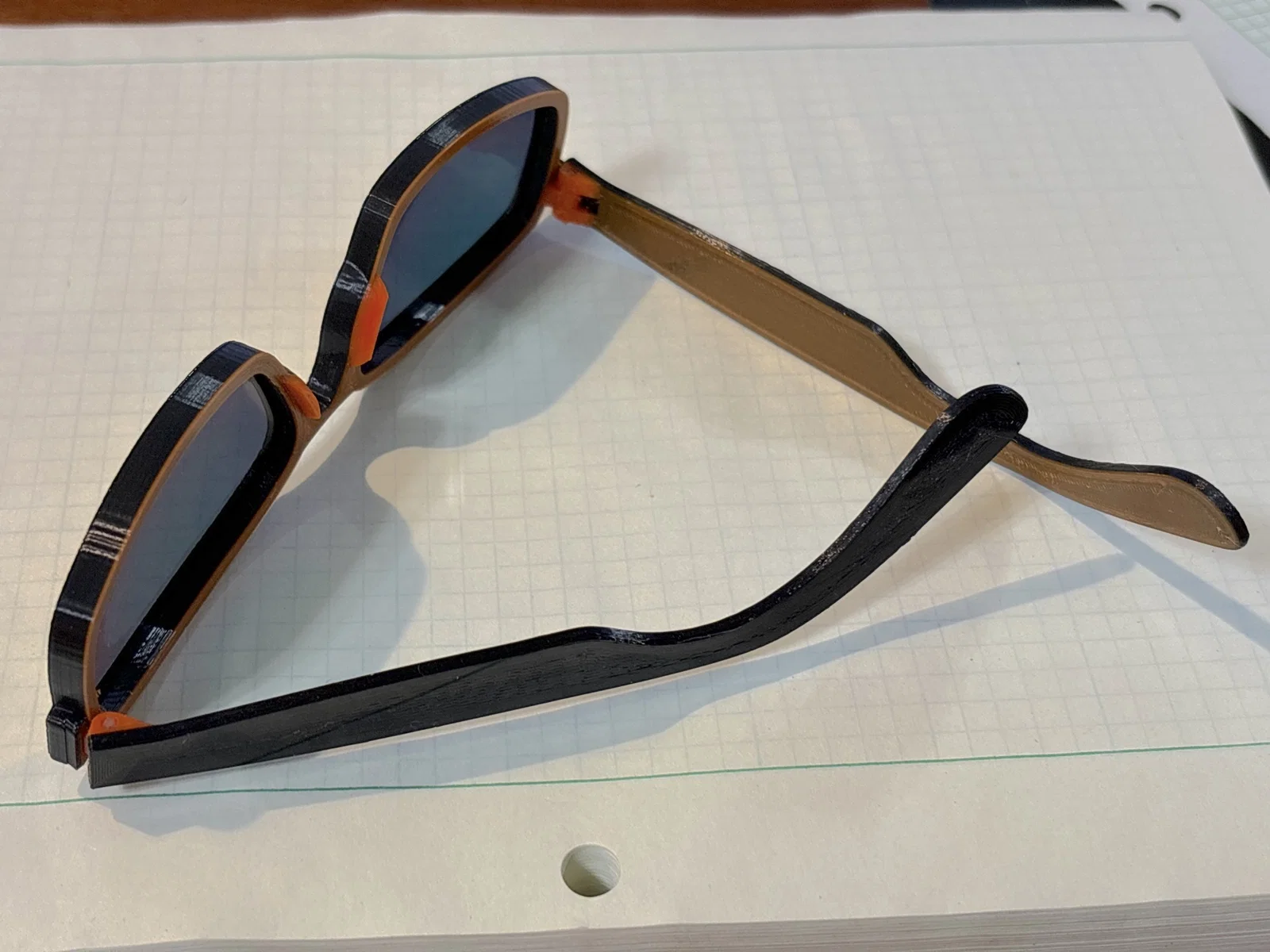

Update 11-15-24: thêm một cặp càng “xịn” hơn, hợp dùng cho kính mát.
