Clicker bánh vặn khóa cân bàn 60 nấc cho Ender3/E3Max & Gulfcoast Robotics E3 plate

Tác giả squirrelf3d

Lượt tải
162
Lượt thích
48
Lượt coi
1.150

File 11 21,4 MB

  • wheel_uncut_1776467179.stlSTL · 4,2 MB
  • wheel_uncut_tighter_hex_nut_tolerance_1776467180.stlSTL · 4,2 MB
  • wheel_1776467182.stlSTL · 4,7 MB
  • wheel_tighter_hex_nut_tolerance_1776467183.stlSTL · 4,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình có thử bản 120 clicks rồi, nhưng thấy nó nhỏ quá với lại hơi “overkill”, cảm giác click khi vặn cũng chưa đã theo gu của mình. Nên mình chọn 60 clicks để khớp với kiểu minute:second của Klipper khi dùng SCREWS_TILT_CALCULATE.

Mấy cái này (ít nhất là lúc mới in xong) cho phản hồi tactile khá ngon. Ban đầu mình tính dùng M4 locknut, nhưng lúc đó chưa có sẵn, nên dùng luôn M4 nut thường thì vẫn chạy rất ổn.

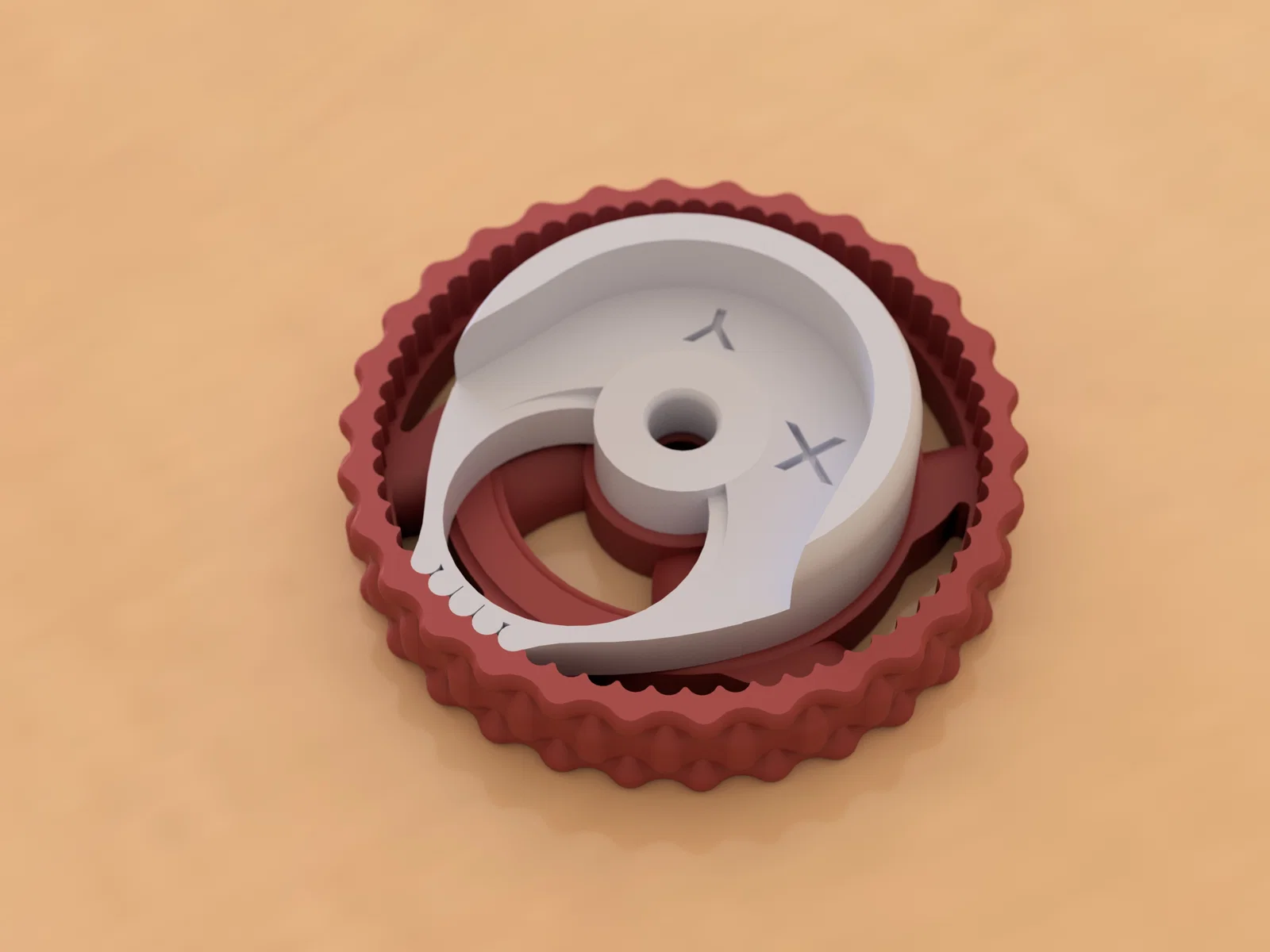

theo đường chéo thì clicker giống nhau, chỉ là được mirror để gắn cho đường chéo đối diện. Trên mẫu có đánh dấu X Y để dễ canh đúng góc nào gắn chỗ nào.

Mình chỉ test với PETG. Không chắc nếu vặn ra/vặn vô nhiều lần thì nó bền được bao lâu, nhưng dùng bình thường thì chắc ổn lâu đó.

Giữ outer wall speed “slow” để các rãnh notches ra chi tiết (mình in 60mm/s 4K). Phần inside thì bạn muốn để bao nhiêu cũng được (mình để 120mm/s 8K).

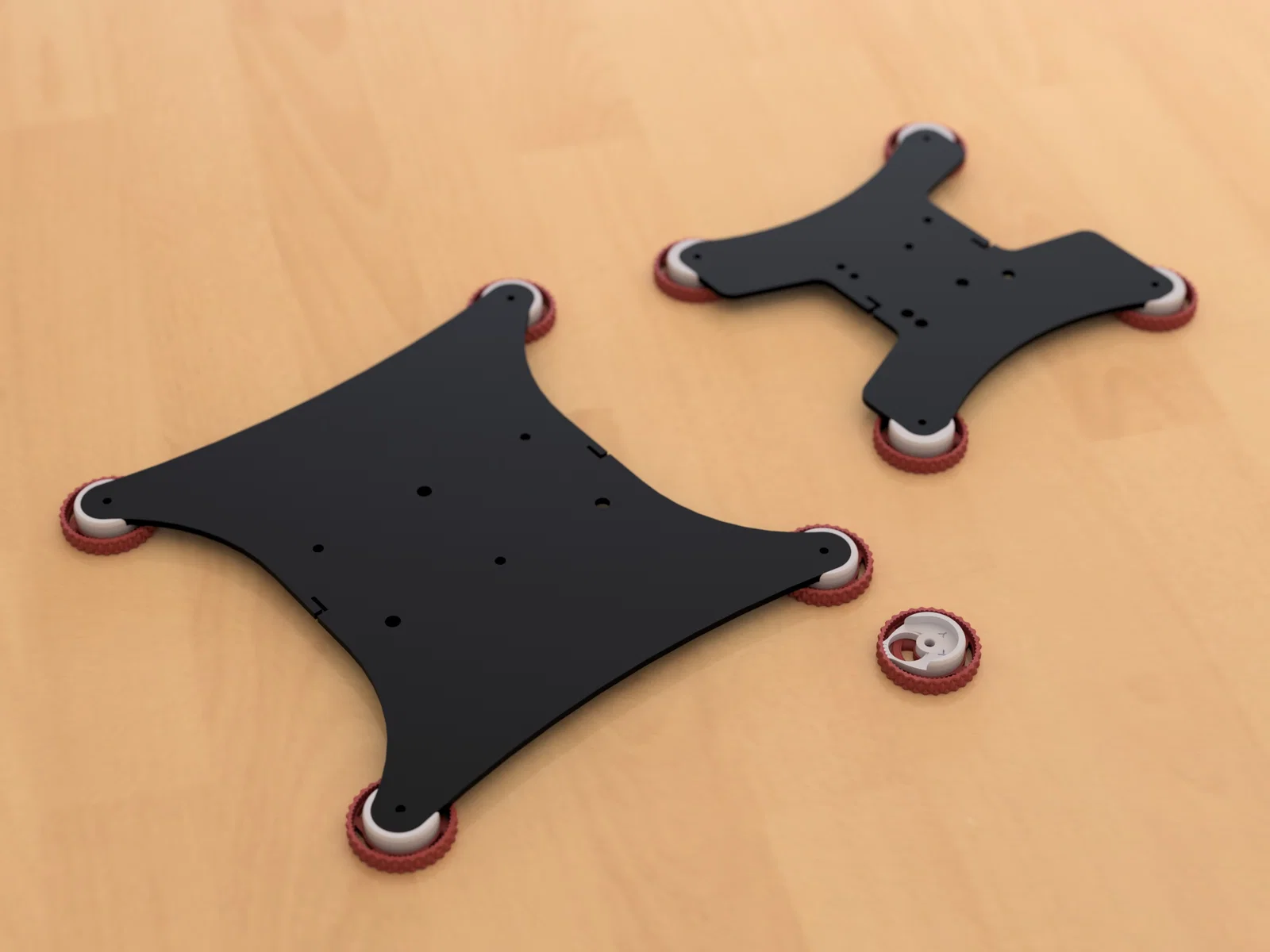

Mình cũng vẽ lại cái e3max Neo bed underplatform vì mấy mẫu mình thấy online (dành cho CR10) không đúng kích thước. Mình đoán CR10 cũng sẽ xài được, nhưng không dám xác nhận.

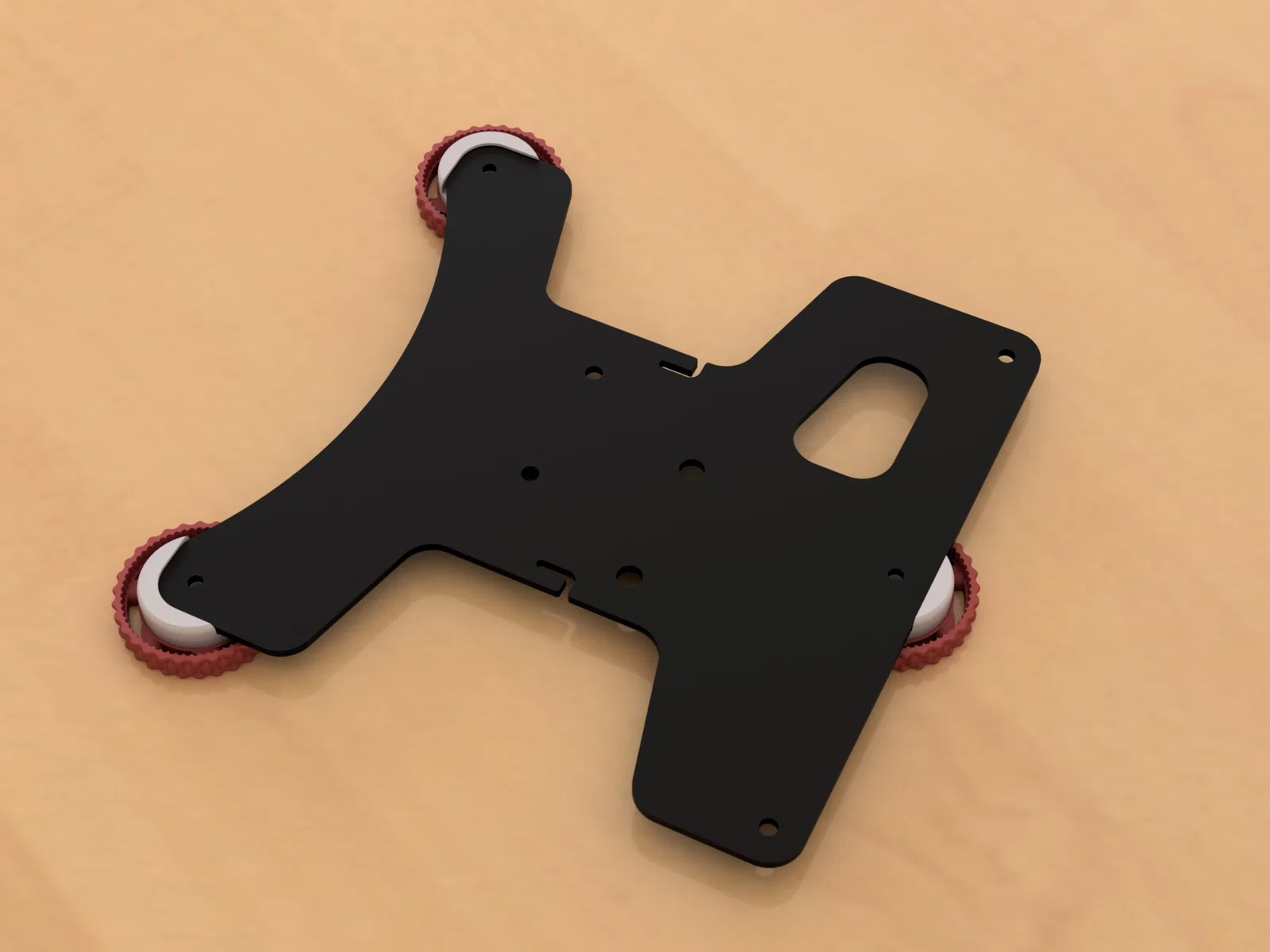

Mẫu này xài cho ender3/pro/v2… và gulfcoast robotic e3 plate.

Wheels đường kính 47mm (stock là 60mm), cao 8.6mm.

Không cần print support.

Mình cũng thêm phiên bản wheel có dung sai lỗ hex nut chặt hơn. Bản đầu mình làm lỗ 7.0mm (đo theo hai cạnh đối diện), nên hơi lỏng với mấy con nut mình đang có. Bản mới là 6.8mm. Mình để cả hai mẫu ở đây phòng trường hợp M4 lock nut to hơn.
