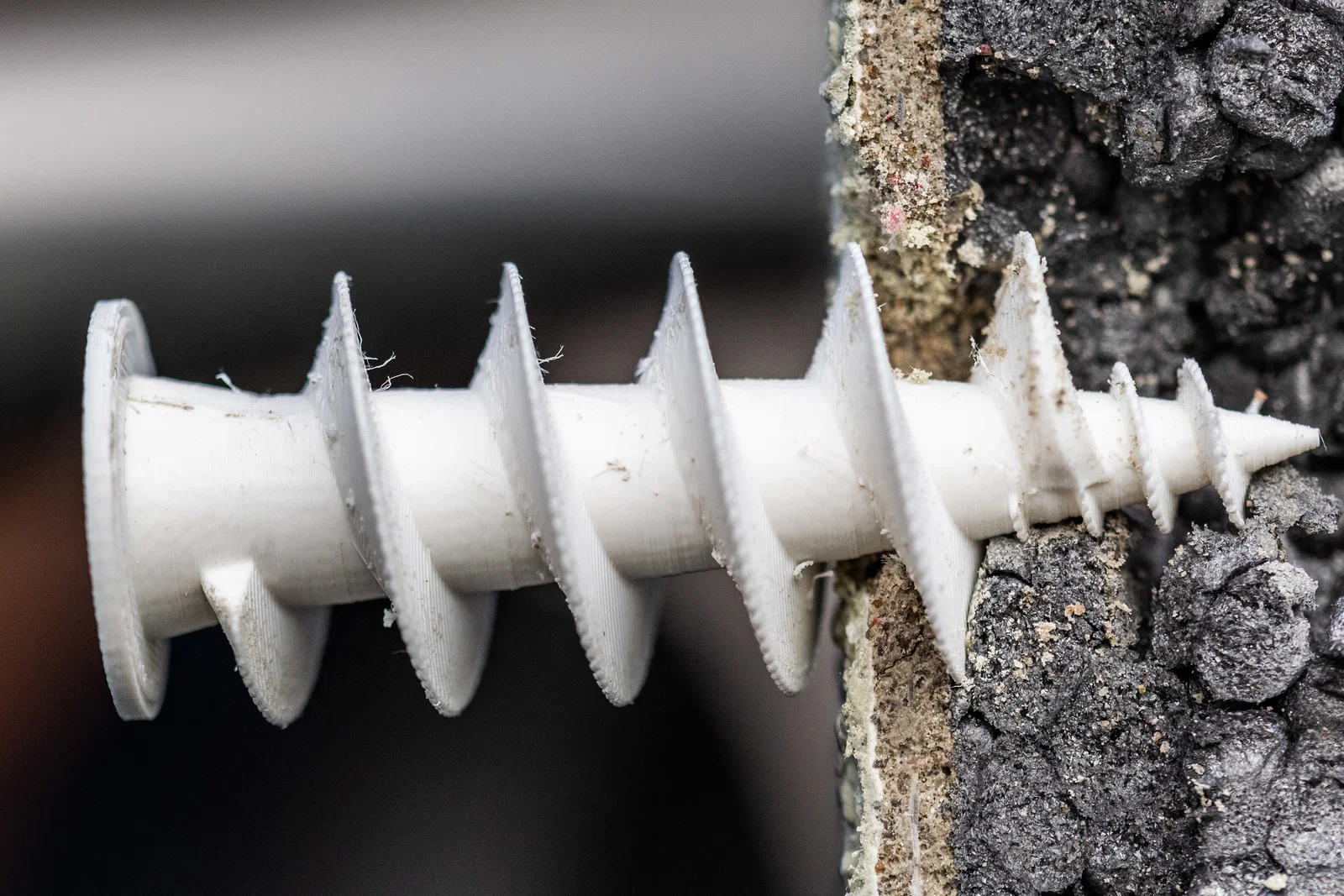

Tắc kê tường cho tấm cách nhiệt phủ plaster (Insulation wall plug)

Mình thiết kế mẫu này để gắn mấy món nhẹ (đèn, wall plugs, cảm biến thermostat,…) lên tường ngoài nhà mình.

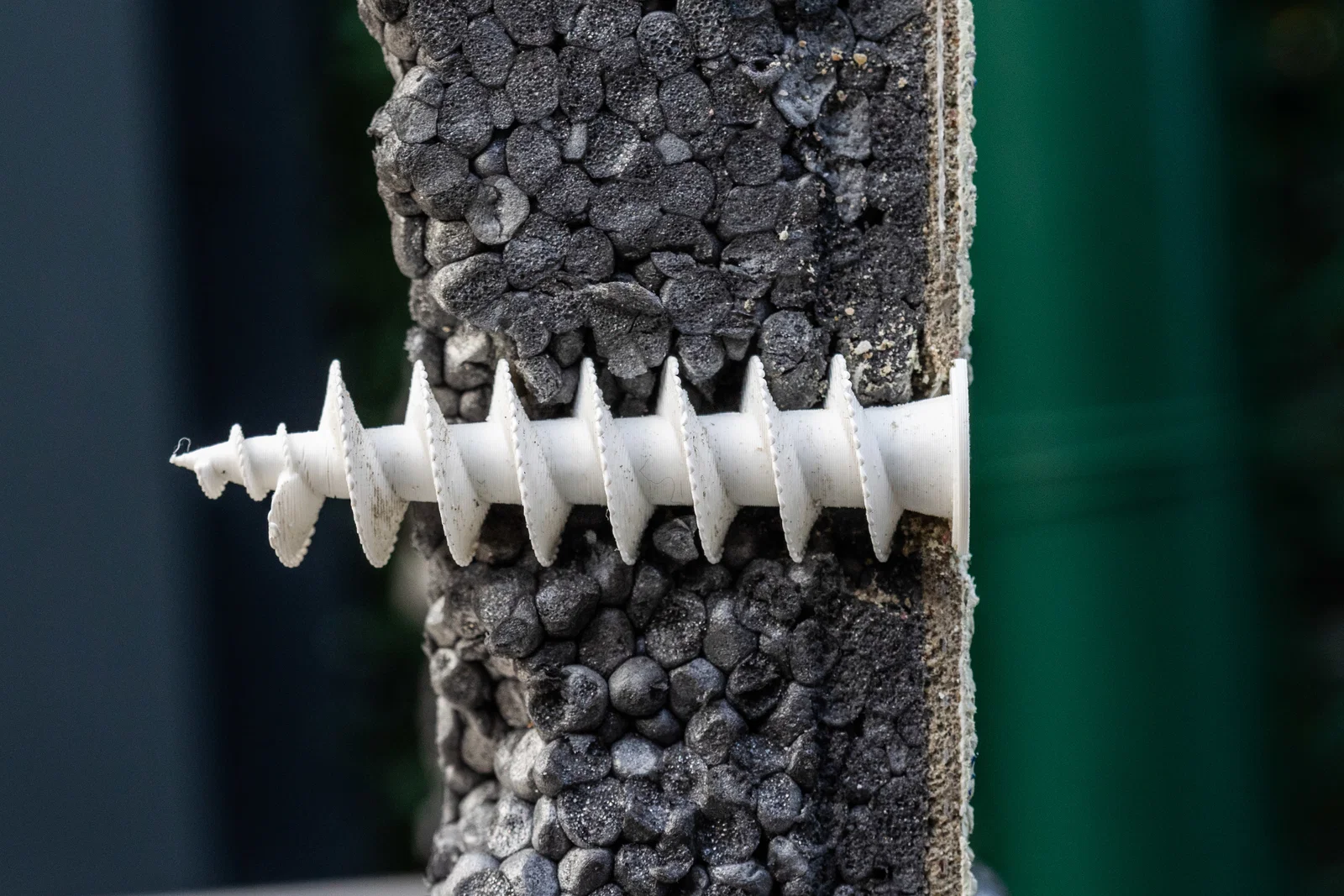

Tường gạch được phủ các tấm insulation rồi trát plaster, nên bắt vít chắc vào đó rất khó. Cái này sẽ hỗ trợ, nhưng lưu ý là nó không chịu được quá 5–10kg.

Hàng này có của Fischer (FID plugs) nhưng giá 6 euro/2 cái. Bạn có thể in cái này tầm 15 cent/cái (5g cho bản 50mm).

Để in đẹp nhất, hãy in bằng impact resistant PLA với các lưu ý sau:

• KHÔNG cần SUPPORT (cấu trúc xoắn giúp in overhang lớn rất ổn mà không cần support)
• In ở nhiệt độ khá cao (để bám lớp tốt)
• Cần cooling nhưng không cần 100% (mình dùng 50%)
• Layer height 0,2 cũng được, nhưng 0,1 cho mép vặn mượt hơn và cần ít cooling hơn

Mình dùng:

• Fiberlogy Impact PLA
• Nozzle 245°C
• Bed 60°
• 100mm/s
• Layer 0,1mm
• Cooling 50%

Mình đã thử rất nhiều loại filament khác, độ bền đều tương đương hoặc thấp hơn impact PLA. Test phá huỷ (destructive testing) cho thấy chúng gãy ở nhiều vị trí khác nhau trên thân, nên không có “điểm yếu” rõ rệt; nhìn chung loại nào cũng cần lực gần như nhau để bẻ. Danh sách độ bền của mình (từ thấp đến cao):

• PETG
• PCTG
• PP
• PA12-CF
• PA12
• PC

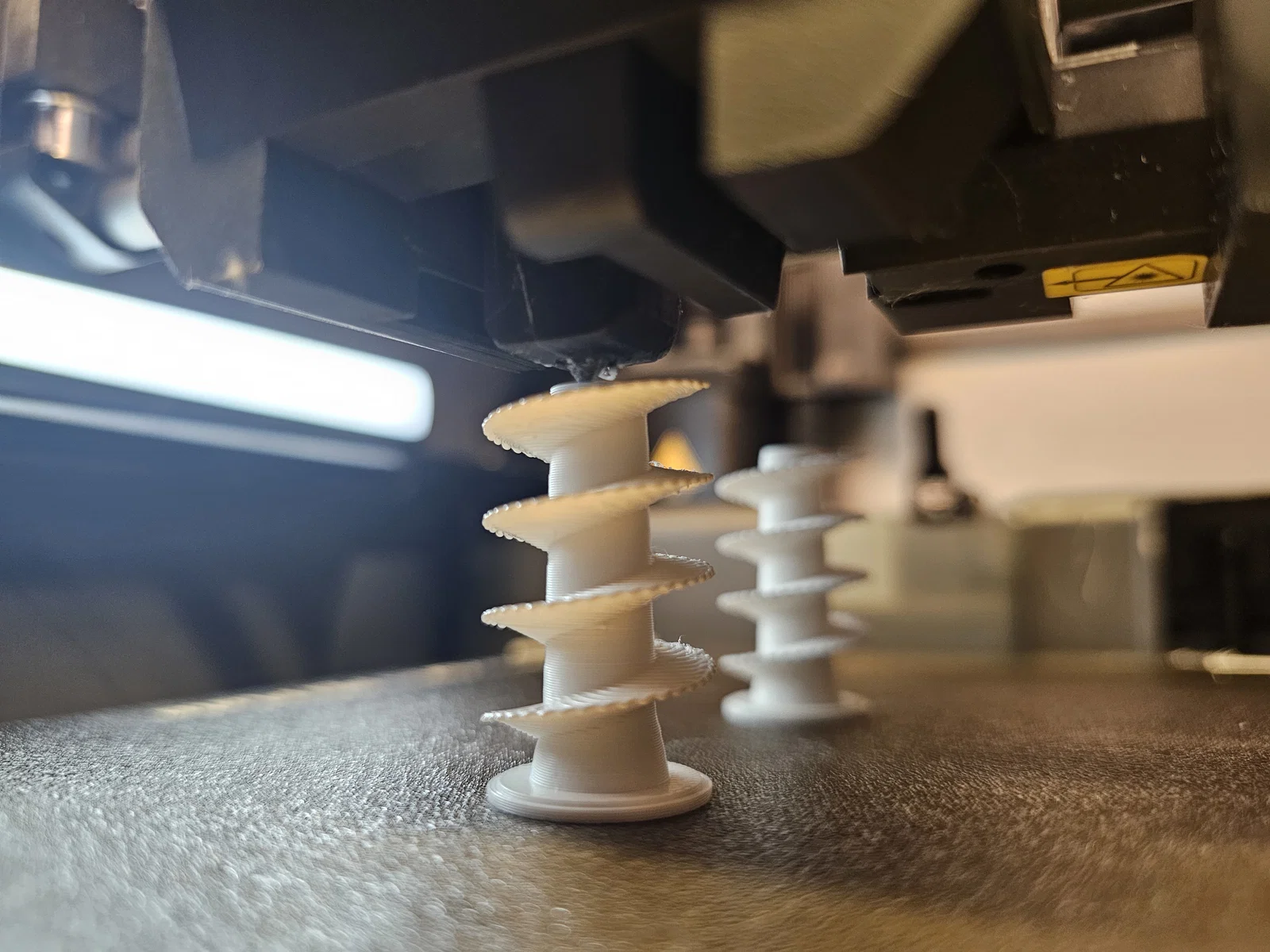

Không cần support dù overhang +80° – bản in Impact PLA

CÁC HÌNH DƯỚI ĐÂY LÀ MÌNH DÙNG LỰC TAY BẺ GÃY CÁC PLUG CHỈ ĐỂ NGHIÊN CỨU. CHƯA CÓ CÁI NÀO TỪNG BỊ GÃY BÊN TRONG TƯỜNG.

Mình làm các bài test này vì sợ nó không đủ bền, nhưng lần đầu mình vặn một cái vào tường (sau khi test độ bền) thì mới nhận ra là mình sẽ không bao giờ tạo đủ lực khi vặn để làm gãy nó. Vặn bằng tua vít tay (manual screwdriver) trơn tru bất ngờ.

Gãy do vật liệu bị “fail” (bám lớp tốt) – bản in PA12

Cooling 15% làm mép bị cong lên, không lý tưởng

Không cooling cho kết quả không dùng được – bản in Impact PLA – dừng giữa chừng

PCTG bám lớp tốt nhưng độ bền thấp hơn Impact PLA

Mép rất sạch ở mức cooling trung bình (50%)

Cooling tối đa làm bám lớp kém, gãy “sạch” – Impact PLA

Chất lượng PA12-CF khá bất ngờ ở mức cooling 15% nhưng độ cứng cao làm gãy nhanh.

Với PC cũng gãy nhanh do độ cứng cao (xin lỗi không có hình)

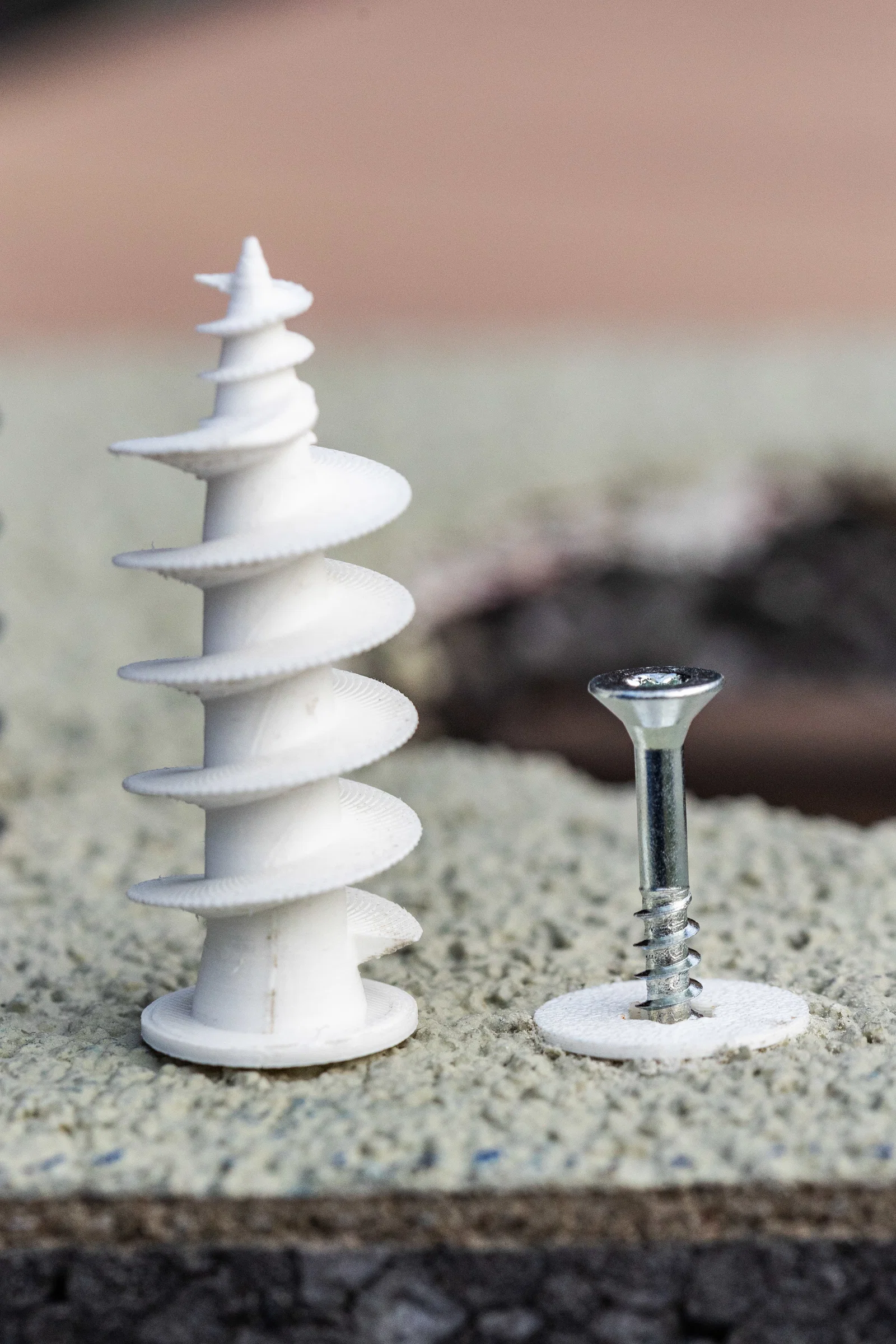

So với Fischer plug bản gốc (50mm)

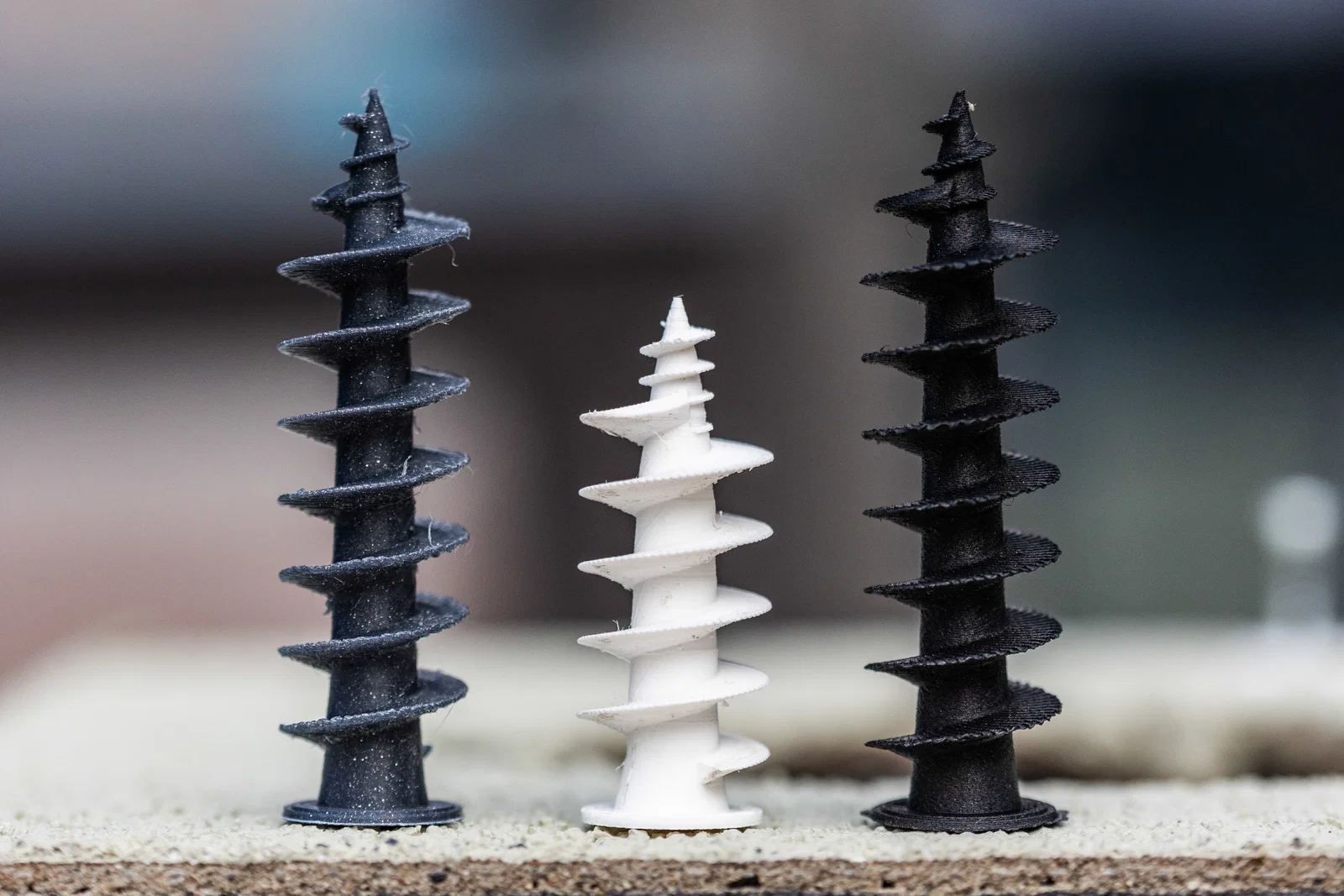

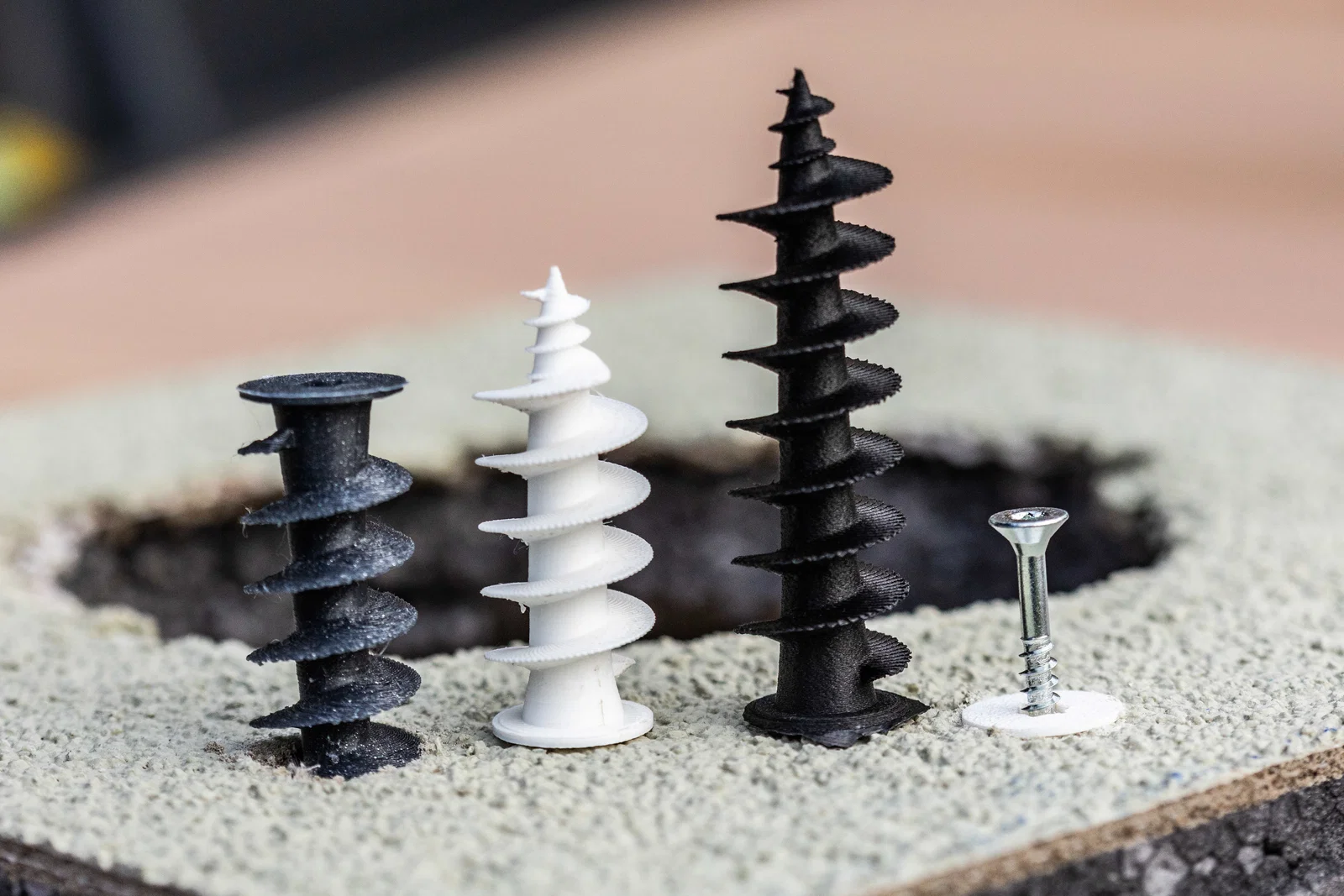

Mình cũng làm thêm bản 70mm

Cách lắp đặt:

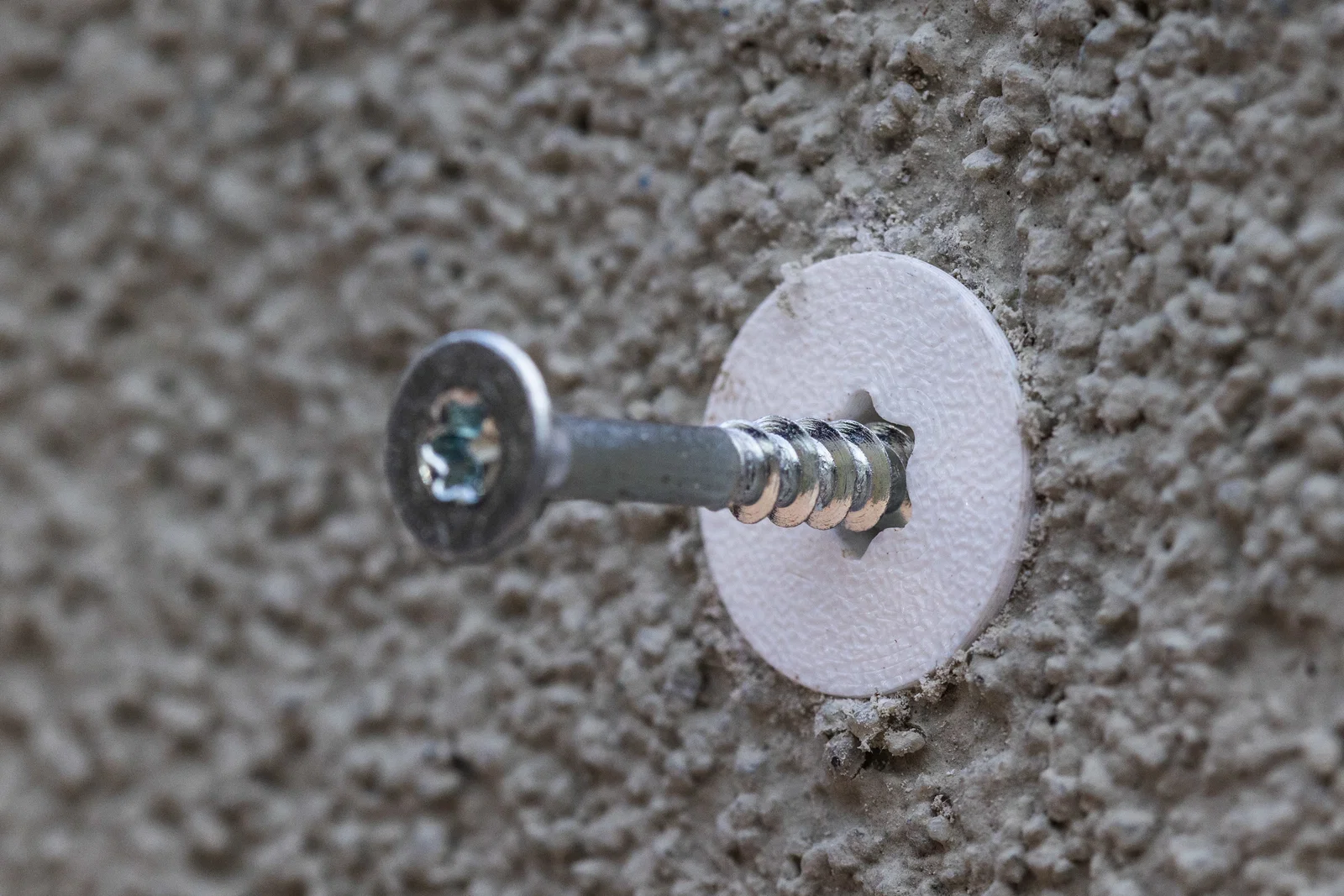

• Taro trước (pre-thread) cái plug bằng chính con vít sẽ dùng (làm vậy sẽ dễ vặn vít vào, và tháo ra khi cần). Dùng vít gỗ 4mm cho kết quả tốt nhất. Vít lớn hơn có thể làm plug bị xoay ra khi tháo vít.
• Khoan lỗ mồi 8mm qua lớp plaster (không cần khoan sâu hơn lớp plaster)

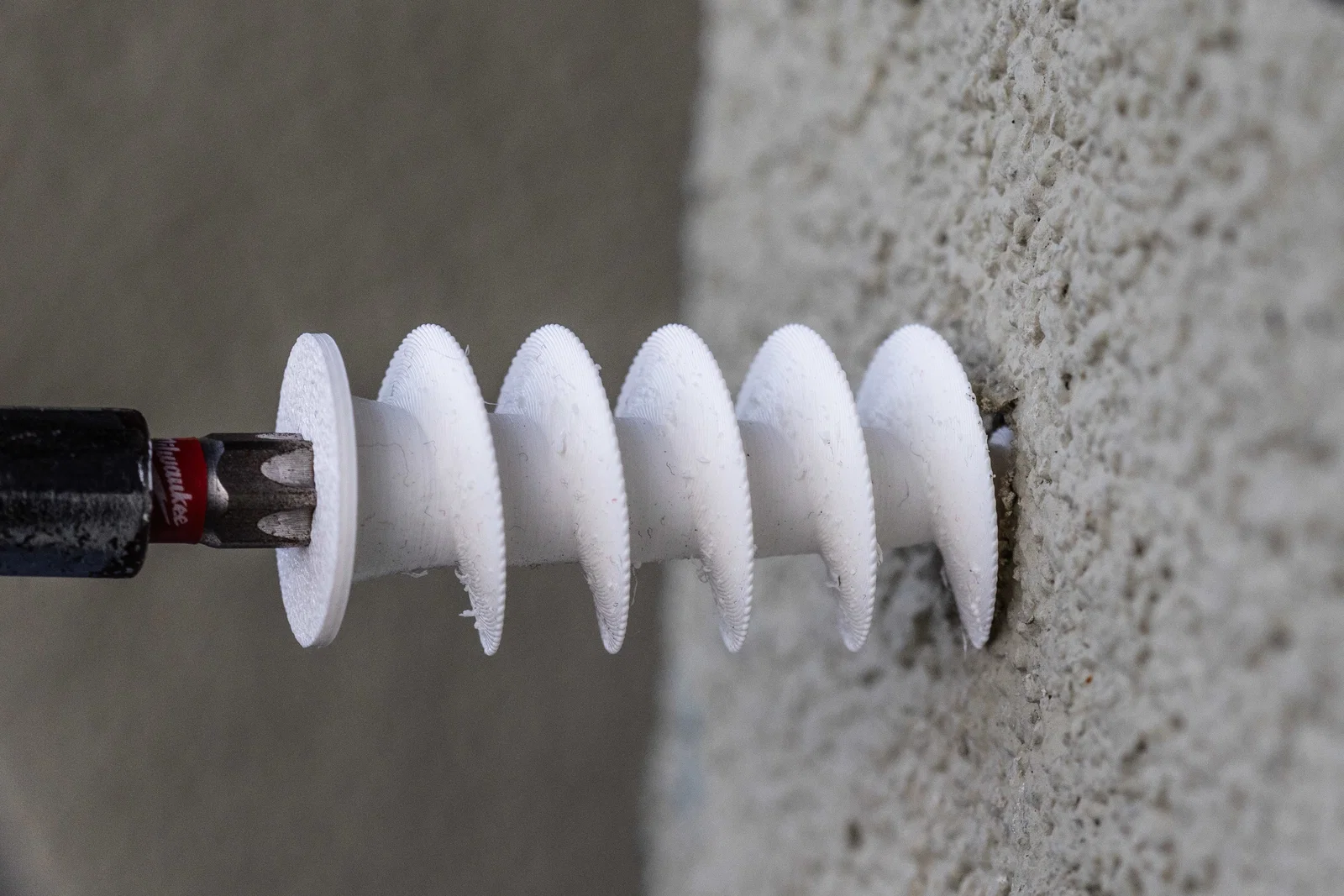

• Dùng mũi T40 để vặn plug vào tường cho tới khi nó nằm phẳng (flush) với mặt tường
  • Làm bằng tay!
• Đừng mặc định là tháo vít ra sẽ không làm plug tự xoay theo. Độ “ăn” của vít trong plug bị ảnh hưởng bởi nhiều yếu tố (nhiệt độ, thiết kế vít, vật liệu in,…) nên khó dự đoán chính xác lực cản. Mình đã gặp kết quả lẫn lộn với chuyện này, nhưng may là trong tất cả các bài test, nếu vặn vít gỗ VÀO plug với lực cao thì plug vẫn nằm yên gọn tại chỗ.
