GarYon v4 – ngàm Garmin “xịn” cho Canyon aero cockpit

Cập nhật Tháng 11/2024

Bản NEW 10xx:

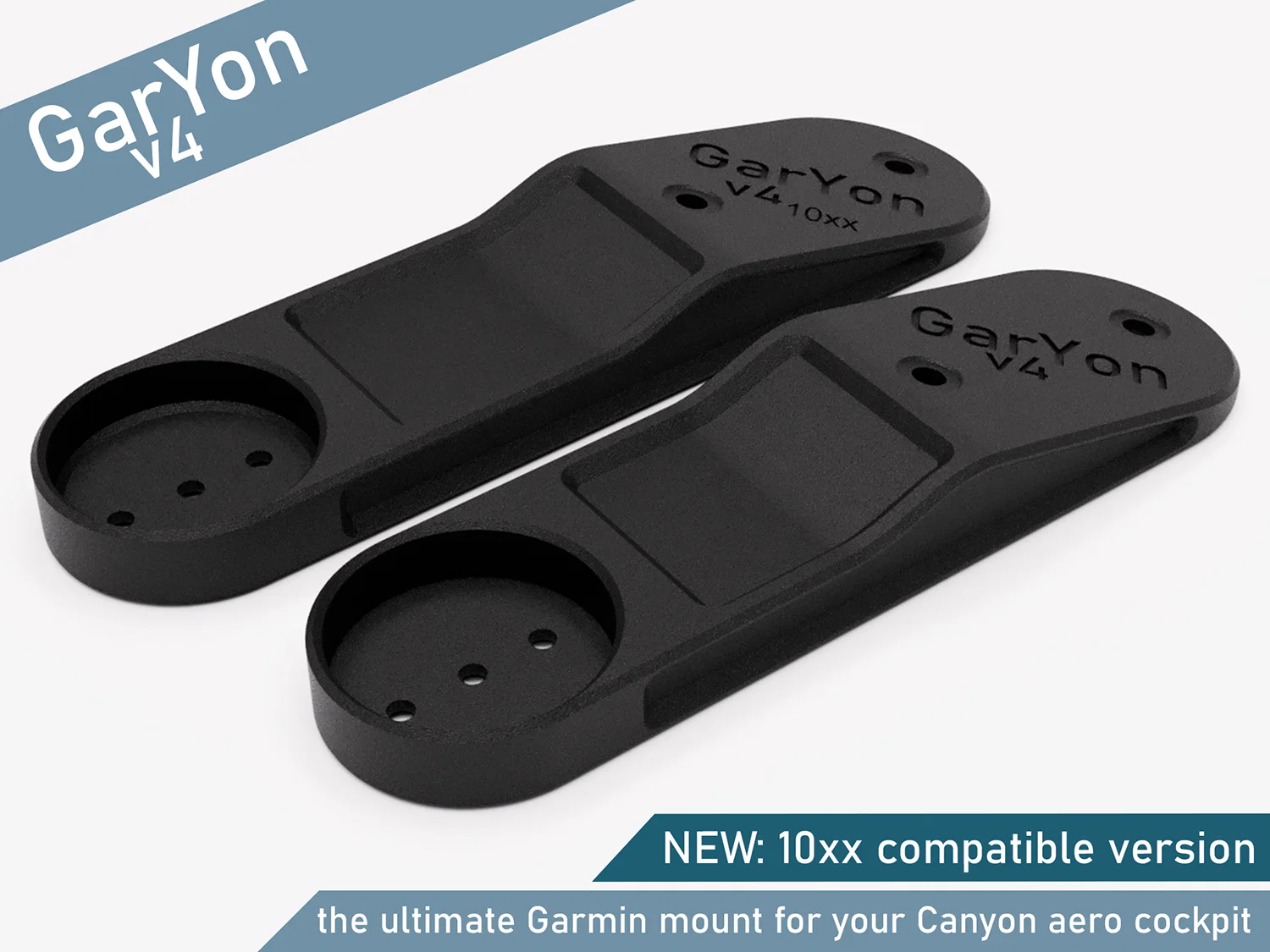

Mình đã thêm một phiên bản kéo dài của thiết kế GarYon v4 để hợp với các bike computer cỡ lớn hơn.

Trải nghiệm độ bền:

Tính tới hôm nay mình đã chạy khoảng 3500 km với bản gốc đã gia cường mà không gặp vấn đề nào về độ nguyên vẹn nữa (không gãy, không nứt). Vậy nên phần nào thiết kế đã được mình “xác thực” rồi :-)

Cập nhật Tháng 4/2024

Mình đã thêm một bản gia cường cho thiết kế gốc. Chi tiết cập nhật có các kênh bên trong để tăng độ bền. Với bản gốc mình từng bị hỏng trong một chuyến đạp. Không chắc là do thiết kế hay do lỗi in. Tuy nhiên với bản gia cường thì các chuyến gần đây mình không gặp vấn đề gì hết. Chúc vui!

Bối cảnh

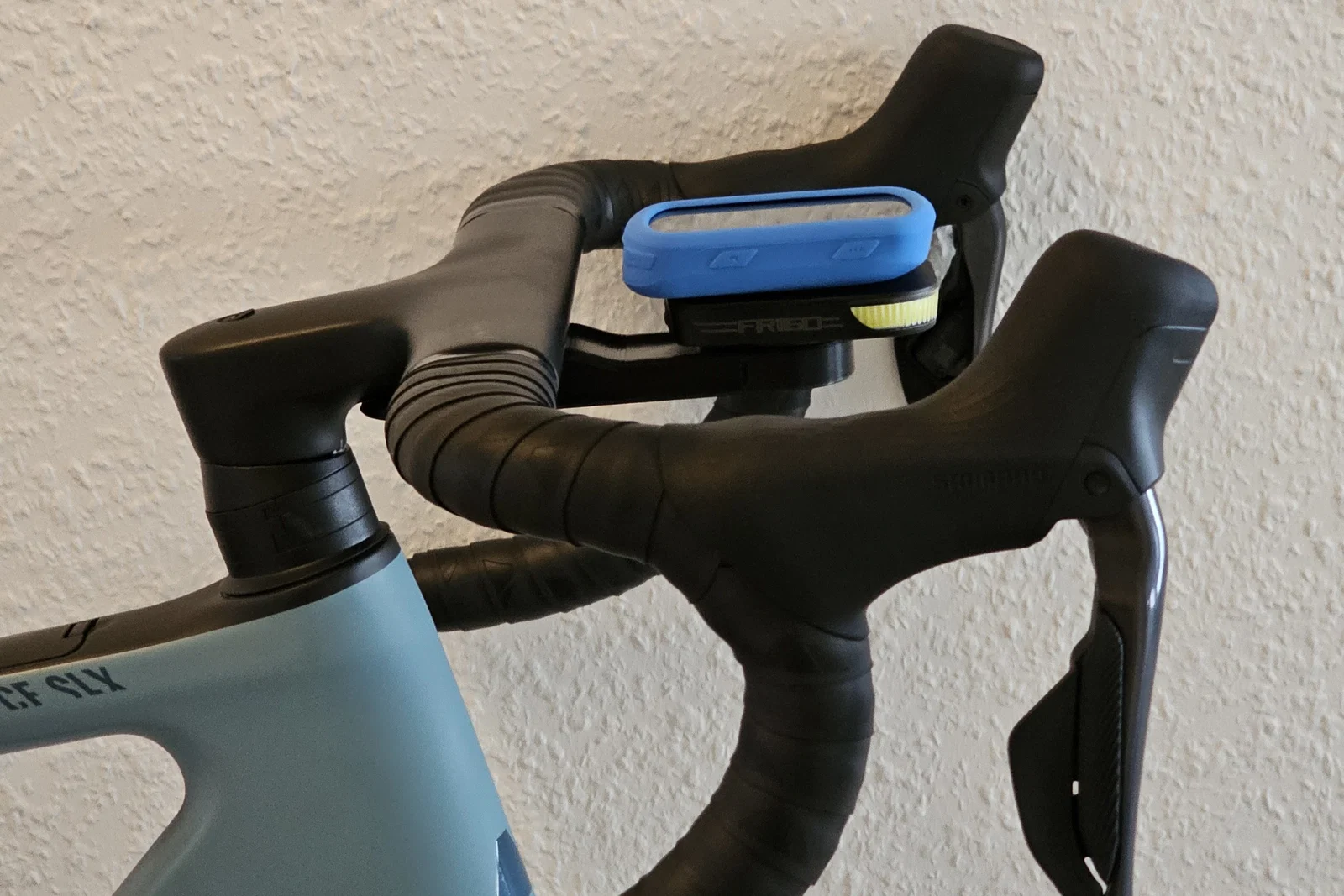

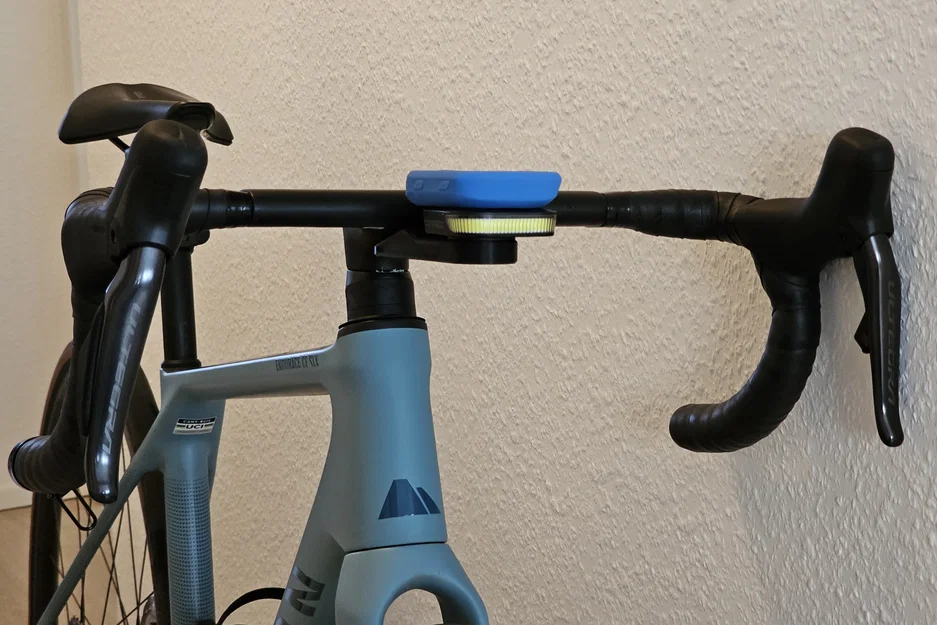

Giống như nhiều anh em ngoài đường, mình có một con Garmin Edge (Series 8) để dùng khi tập/đạp. Ngoài ra mình còn kiếm được một cái đèn trước khá tiện, có thể gắn xếp lớp bên dưới Edge. Nhưng với các ngàm zin của Canyon hoặc một số hãng khác, mình gặp vấn đề là góc nghiêng của ngàm bị dựng lên quá cao. Kết quả là đèn trước gần như vô dụng vì nó rọi lên trời. Mình cũng không hài lòng với độ dễ nhìn của máy tính xe đạp. Và cuối cùng… với mình, mấy thiết kế đó nhìn không “ăn” với chiếc xe của mình với các đường thẳng ngang gọn gàng.

Ý tưởng

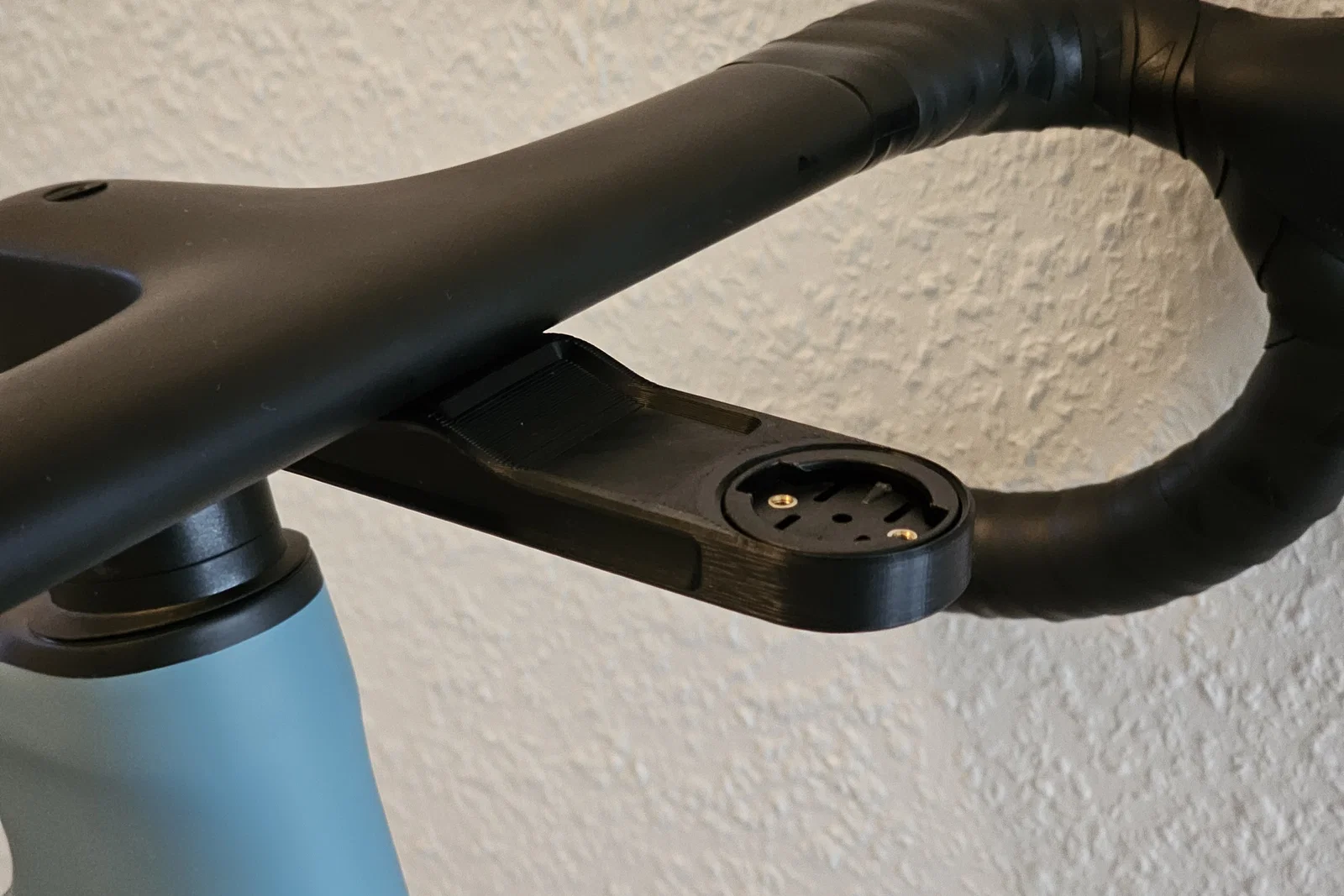

Vậy thì tự thiết kế một cái bracket/ngàm riêng, đáp ứng hết nhu cầu của mình. Do mình đã có sẵn một bracket của Canyon với interface kết nối Garmin dạng bắt vít, nên mình quyết định đi theo concept này. Mình biết là xét về trọng lượng thì một số anh em sẽ than thêm vài gram vì kiểu thiết kế này, nhưng với mình thì ổn.

Mình cũng có xem các marketplace lớn, kiểu insert/interface này có bán ở nhiều shop khác nhau. Nên bạn không nhất thiết phải mua bracket Canyon zin chỉ để có cái interface. Thêm nữa, nếu sau này bị mòn/hư thì thay mỗi cái insert cũng dễ :-)

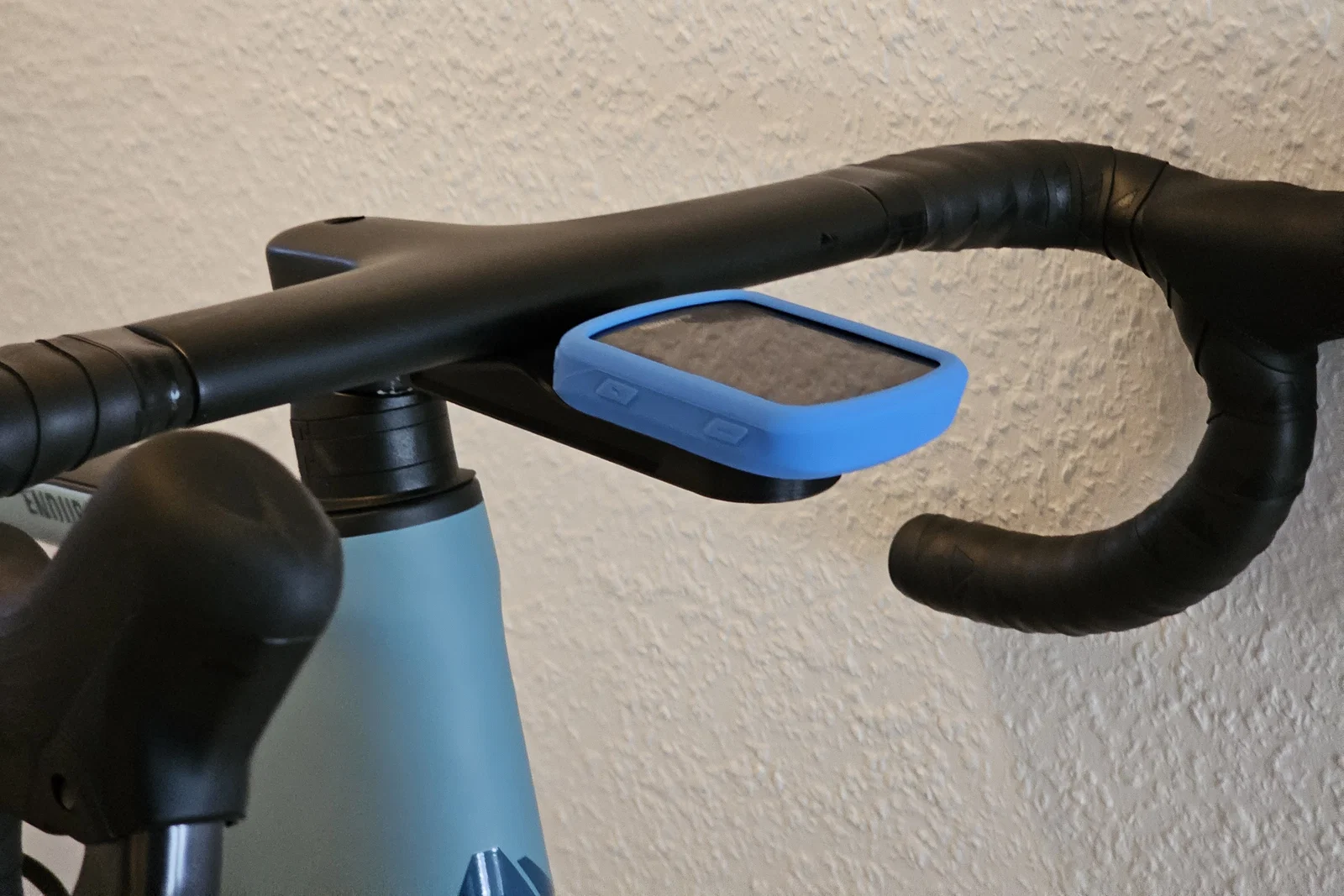

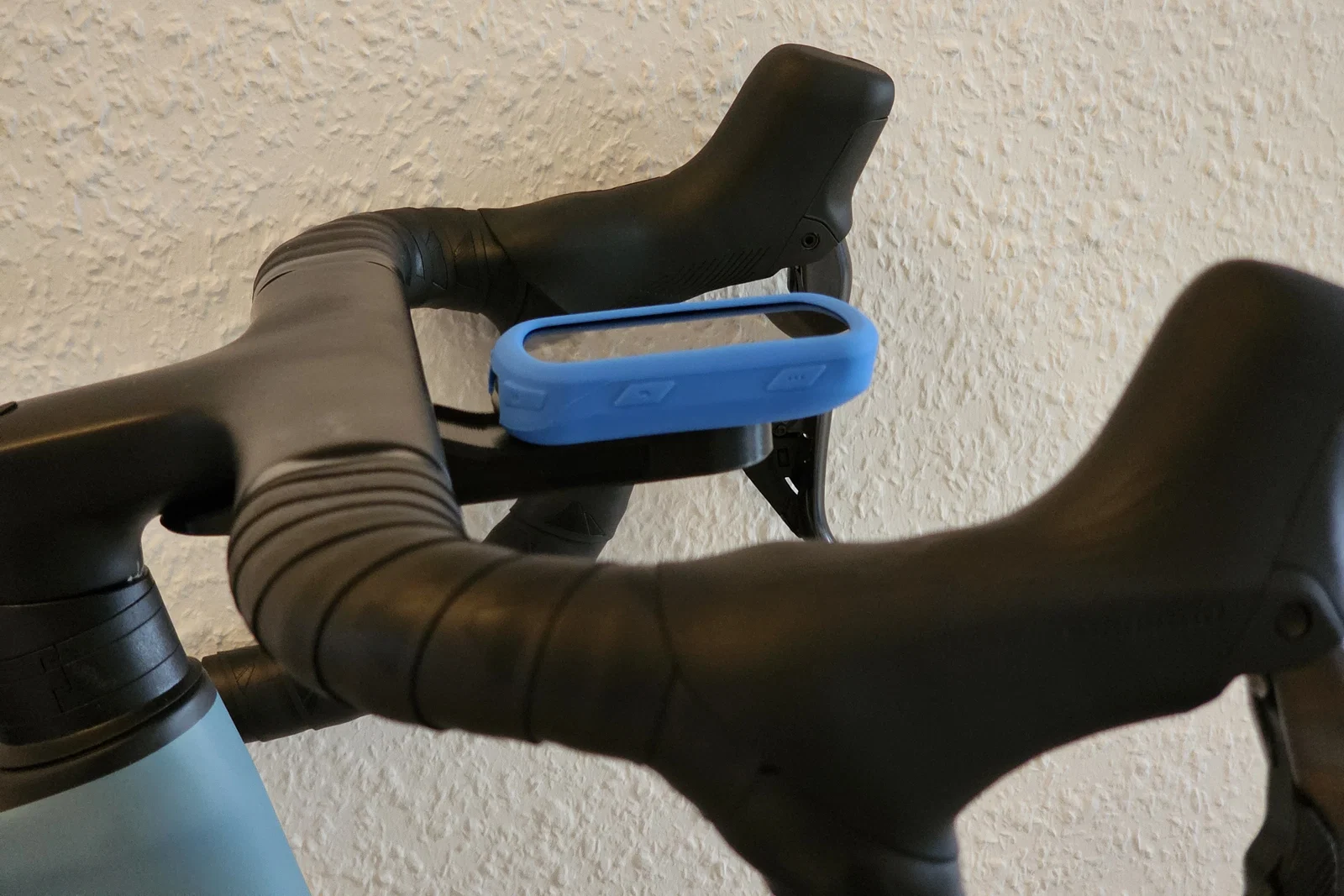

Mình thiết kế bracket để vừa Edge 840 của mình mà không bị hở một khoảng lớn so với tay lái. Thiết kế này cũng nên dùng được cho 5-series, nhưng mình nghĩ là không có cửa vừa Garmin 10-series. Nếu có insert dành cho Wahoo thì thiết kế có thể hợp với một số bike computer bên đó nữa — nhưng nói thiệt là mình không chắc, chỉ là đoán vậy thôi.

Bản iteration đầu tiên của dự án này có vài điểm yếu về kết cấu nên em nó mới được gọi là v4. Với bản mới nhất thì mình nghĩ mấy vấn đề đó đã được xử lý :-) Nếu bạn có trải nghiệm khác thì cho mình biết nha.

Hướng dẫn

Mình in chi tiết với các thiết lập sau:

• Vật liệu: ASA
• Nozzle: 0.4
• Layer height: 0.2
• Perimeters: 6
• Solid bottom layers: 6
• Solid top layers: 5
• Infill: 15% Gyroid
• Enclosure: Yes
• Print sheet: Prusa textured powder-coated steel sheet (+glue stick)

Chúc vui!

Và để lại comment “make” nếu bạn thích nha :-)

/!\ CHÚ Ý /!\

Tự chịu trách nhiệm khi sử dụng. Mình không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với tài sản cá nhân của bạn, cũng như không chịu trách nhiệm nếu bạn dùng bracket này trong các chuyến đạp. Đây là dự án cá nhân, không mang mục đích thương mại. GARMIN và CANYON là trademarks đã đăng ký, mình không sở hữu bất kỳ quyền nào.
